LAIFLUID油泵 VARIABLE VANE PUMP SVPF-20-A3叶片泵
二通插装阀结构及原理
二通插装阀的推广和应用可以说使液压技术的发展提高到了一个崭新的阶段。由于二通插装阀液压系统具有普通液压系统无可比拟的一系列独特特点，故而现已被广泛应用于冶金机械、塑料机械、重型机床、船舶、水利机械、矿山机械以及其它工程机械等行业领域。
二通插装阀的主要结构包括插装件、控制盖闆、先导控制阀和集成块体四部分组成：
①插装件：由阀芯、阀体、弹簧和密封件等组成，可以是锥阀式结构，也可以是滑阀式结构。它的主要功能是控制二通插装阀主油路中的油流方向、压力和流量等。
②控制盖闆：由盖闆内嵌装各种微型先导控制元件(如梭阀单向阀、插式调压阀等以及其它元件组成。主要功能是固定插装件，内嵌的各种微型先导控制元件与先导控制阀结合可以控制插装件的工作状态；在控制盖闆上还可以安装各种检测插装件工作状态的传感器等。二通插装阀控制盖闆可以分为：方向控制盖闆、压力控制盖闆和流量控制盖闆三大类。当具有两种以上功能时称为複合控制盖闆。
③先导控制阀：安装在控制盖闆上(或集成块上)，对插装件动作进行控制的小通径控制阀。主要有6mm和10mm通径的电磁阀、电磁球阀、比例阀、可调阻尼器缓沖器以及液控先导阀等。当主插件通径较大时，为了改善其动态特性也可以用较小通径的插装件进行两级控制。
④集成块：用来安装插装件控制盖闆和其它控制阀，沟通主要油路。
以上所述即为二通插装阀的基本结构及原理。特别要强调的一点是：二通插装阀A口控制面积与C腔控制面积之比，a=Ac/Aa，称为面积比，它是一个十分重要的参数，对二通插装阀的工作性能有重要的影响。

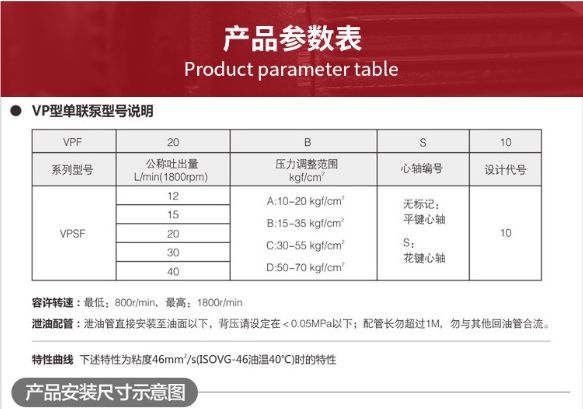

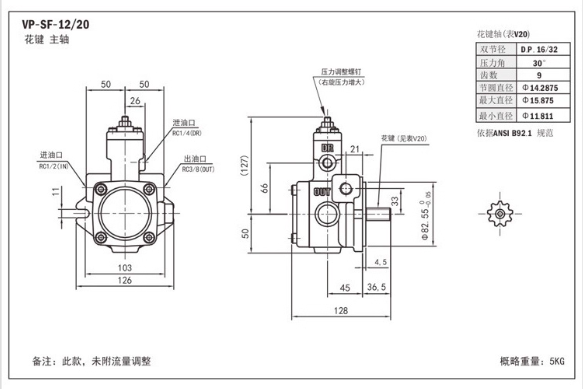

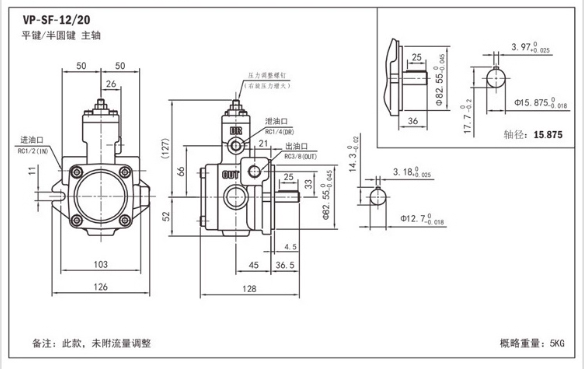

SVPF系列叶片泵：
SVPF-10-A1 SVPF-10-A2 SVPF-10-A3
SVPF-12-A1 SVPF-12-A2 SVPF-12-A3
SVPF-15-A1 SVPF-15-A2 SVPF-15-A3
SVPF-20-A1 SVPF-20-A2 SVPF-20-A3
SVPF-30-A1 SVPF-30-A2 SVPF-30-A3
SVPF-40-A1 SVPF-40-A2 SVPF-40-A3
DVM系列叶片泵：
DVM-2V DVM-3V DVM-4V DVM-5V DVM-6V
DVS系列：
DVS-2V DVS-3V DVS-4V DVS-5V DVS-6V
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyyb/111.html
