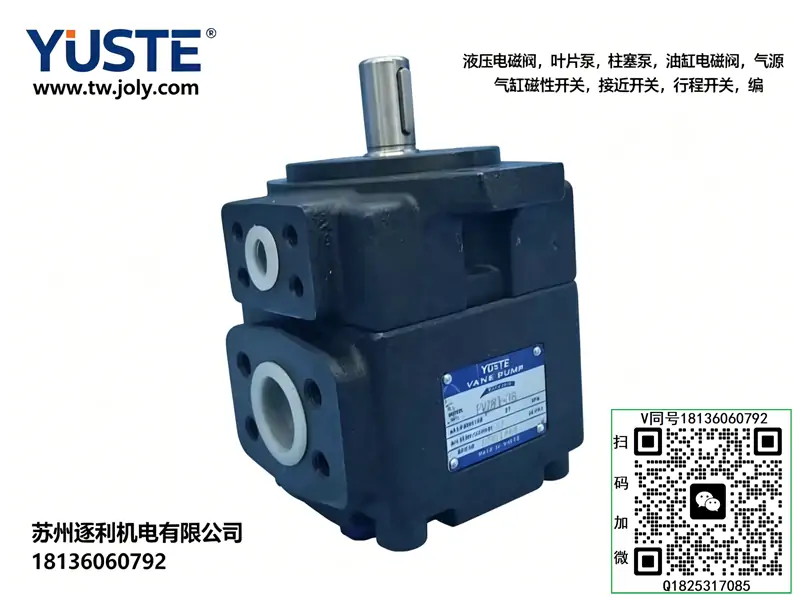

YUSTE定量叶片泵PV2R3-116-F-RAA-41 PV2R3-125-F-RAA-41高压油泵
---
一、变量叶片泵（VP 系列）
VP-□-□F-A1/A2/A3（法兰安装）
- VP-08-08F-A1、VP-12-12F-A1、VP-15-15F-A1、VP-20-20F-A1
- VP-25-25F-A1、VP-30-30F-A1、VP-40-40F-A1、VP-45-45F-A1
- VP-08-08F-A2、VP-12-12F-A2、VP-15-15F-A2、VP-20-20F-A2
- VP-25-25F-A2、VP-30-30F-A2、VP-40-40F-A2、VP-45-45F-A2
- VP-08-08F-A3、VP-12-12F-A3、VP-15-15F-A3、VP-20-20F-A3
- VP-25-25F-A3、VP-30-30F-A3、VP-40-40F-A3、VP-45-45F-A3
VP-□-□L-A1/A2/A3（脚座安装）
- VP-08-08L-A1、VP-12-12L-A1、VP-15-15L-A1、VP-20-20L-A1
- VP-25-25L-A1、VP-30-30L-A1、VP-40-40L-A1、VP-45-45L-A1
- VP-08-08L-A2、VP-12-12L-A2、VP-15-15L-A2、VP-20-20L-A2
- VP-25-25L-A2、VP-30-30L-A2、VP-40-40L-A2、VP-45-45L-A2
- VP-08-08L-A3、VP-12-12L-A3、VP-15-15L-A3、VP-20-20L-A3
- VP-25-25L-A3、VP-30-30L-A3、VP-40-40L-A3、VP-45-45L-A3
HVP 系列（高压变量叶片泵）
- HVP-20-FA3、HVP-30-FA3、HVP-40-FA3
---
二、定量叶片泵（PV2R/50T/150T/V 系列）
PV2R1 系列（单联）
- PV2R1-6/8/10/12/14/17/19/23/25/31-FR
PV2R2 系列（单联）
- PV2R2-26/33/41/47/53/59/65/75-FR
PV2R3 系列（单联）
- PV2R3-52/60/66/76/94/116-FR
PV2R11/21/31 系列（双联）
- PV2R11-6/8/10/12/14/17/19/23/25/31/FR
- PV2R21-26/33/41/47/53/59/65/75/FR（如 PV2R21-41/17F1、PV2R21-47/19F1）
- PV2R31-52/60/66/76/94/116/FR
50T/150T 系列（低压定量）
- 50T-12/14/17/20/23/26/30/36/43-FR
- 150T-48/61/75/94-FR
V 系列（高压定量）
- 25V-14A-1B22R、35V-38A-1B22R
- 3525V-30A10-1DD22R、4535V-60A35-1AA22R
---
三、齿轮泵（HGP/GPY 系列）
HGP-1A 系列
- HGP-1A-F1R、F2R、F3R、F4R、F5R、F6R、F8R
HGP-2A 系列
- HGP-2A-F11R、F12R、F2R、F3R、F4R、F6R、F8R、F9R
HGP-3A 系列
- HGP-3A-F11R、F13R、F14R、F17R、F19R、F23R、F25R、F28R、F30R
GPY 系列（高压齿轮泵）
- GPY-2A-F11R、F12R、F2R、F3R、F4R、F6R、F8R、F9R
---
四、电磁换向阀（DSG 系列）
DSG-01 系列（6 通径）
- DSG-01-2B2-D24/A110/A240
- DSG-01-3C2/3C3/3C4/3C5/3C60-D24/A110/A240
DSG-03 系列（10 通径）
- DSG-03-2B2-D24/A110/A240
- DSG-03-3C2/3C3/3C4/3C5/3C60-D24/A110/A240
---
五、压力控制阀
溢流阀（BG/BT 系列）
- BG-06-H、BT-06-H、BG-10-H、BT-10-H
减压阀（CRG 系列）
- CRG-03-50、CRG-06-50、CRG-10-50
单向阀（CV 系列）
- CV-03G-05、CV-06G-05、CV-10G-05
叠加阀（CPDG/CPDF 系列）
- CPDG-03-A1/A2、CPDG-06-A1/A2、CPDG-10-A1/A2
- CPDF-10-A1/A2
---
六、液压马达（BM2 系列）
- BM2-80、BM2-100、BM2-125、BM2-160、BM2-200
型号释义
- PV2R3：PV2R系列3系高压低噪**子母定量叶片泵**，工业重载标准泵型，主打高压、大流量、低脉动、24小时连续稳定运行
- 116：公称排量116 mL/r（实际精准排量115.6 mL/r），超大流量重载规格，适配设备快速进给、大流量供油工况
- F：法兰安装方式，电机直连结构、同轴度高、运行震动小、装配紧凑稳固
- R：右旋转向（工业标准电机正转方向，市面通用主流转向）
- AA：高精度静音配流配置，优化定子曲线与配流副，压力脉动极低、供油均匀、稳压一致性优异
- 41：升级高压耐磨密封规格，耐高温、抗高压、防渗漏，适配长期连续重载工况
核心参数
- 结构形式：高压子母叶片**定量泵**（固定排量、无变量功能）
- 公称排量：115.6 mL/r（标称116 mL/r）
- 额定压力：17.5 MPa，峰值压力：21 MPa
- 转速范围：750～1800 r/min，常用标准转速1450/1800 r/min
- 输出流量（1800r/min）：约208 L/min
- 供油特性：恒定大流量输出，转速稳定则流量恒定，压力由外部阀组调节
- 安装方式：法兰直连安装
- 旋转方向：右旋（标准正转）
- 适用介质：46#、68#抗磨液压油，重载高温工况优选68#
- 工作油温：10℃～70℃
- 容积效率：≥93%，高压内泄极小、供油稳定性强
- 运行特性：超低噪音、低压力脉动、抗疲劳、适配24小时不间断生产
工作原理
本泵为高精度子母叶片定量结构，定子偏心量固定，转子带动子母叶片同步高速旋转，叶片在离心力与油压作用下紧密贴合定子内壁，形成连续密闭容腔，稳定完成吸油、压油循环动作。泵体输出流量恒定，仅随转速变化，系统工作压力需依靠外部溢流阀、调压阀调节。搭配AA级精密配流结构，可有效抵消高压压力脉动，杜绝出油不均、压力波动问题，41级升级密封结构进一步提升高压保压与防渗漏性能，全程运行平稳、供油稳定，适配重载大流量连续供油工况。
产品特点
- 超大流量高效率：116mL/r大排量设计，供油充足迅猛，可满足大中型设备快速合模、快速进给需求，工作效率极高
- 高压重载稳定：17.5MPa额定高压、21MPa峰值承压，泵体刚性强、抗压力冲击，可长期连续重载运行无衰减
- 超低噪低脉动：子母叶片+AA精密配流结构，优化流体曲线，压力脉动极小，高速运行无啸叫、震动轻微
- 长效防漏耐用：41级升级耐磨密封组件，耐高温、耐高压，长期保压、连续运行不易渗油泄压
- 模块化易维护：内置可替换式泵芯总成，故障后可单独更换泵芯，无需整体拆卸泵体，检修成本低、速度快
- 通用性极强：标准PV2R3系列法兰安装尺寸，可与市面油研型全系配件通用互换，替换适配性广
典型应用
大中型注塑机主供油系统、压铸机、液压机、锻压机床重载液压动力单元、自动化重工设备大流量液压站、橡塑机械、挤出机液压系统、需要大流量、高压稳定、低噪连续运行的工业重载液压设备。
使用注意事项
- 定量泵无自动变量节能功能，开机前必须完全松开系统溢流阀空载泄压，空载启动电机运转平稳后，再逐步升压调试，严禁带压硬启动
- 系统压力必须依靠外部溢流阀、调压阀独立调节，禁止长期憋压、满压溢流运行，避免油温飙升、泵芯过载磨损
- 系统油液需保持NAS8级以上洁净度，定期更换液压油与滤芯，防止杂质磨损子母叶片与精密配流盘
- 吸油管路需保证管径充足、无漏气、无堵塞，避免吸空、气蚀、异响、大流量不足、压力波动故障
- 严格匹配右旋转向运行，禁止反转，防止叶片脱落、不出油、泵体内部结构损坏
- 禁止长期峰值压力持续运行，减少密封件、配流副疲劳损耗，延长泵体整体使用寿命
- 长期停机重启前手动盘泵排气，避免泵内干磨，防止精密泵芯配件异常磨损
常见故障及排查
- 压力建压不足、压力偏低：叶片磨损、配流盘内泄超标、外部溢流阀调压失效；检修更换磨损泵芯配件，校准外部调压系统参数
- 大流量动作偏慢、流量不足：转速不达标、吸油滤芯堵塞、管路进气、吸油不畅；清理滤芯、排查管路密封性、系统彻底排气
- 高速运行异响、气蚀噪音：油路进气、吸空、轴承磨损、泵芯配流异常；检修吸油管路、更换损坏轴承、清洗泵芯
- 油温异常快速升高：长期溢流卸荷、系统憋压、内泄过大；优化溢流调压参数、排查修复系统内泄故障
- 高压压力波动不稳：油液污染、配流面磨损、油路含气；更换洁净液压油、检修泵芯配合面、系统排气稳压
- 泵体渗油漏油：41级密封件老化、法兰安装受力不均；更换全新密封组件，对角均匀锁紧安装螺栓
