RONZIO 罗茨 AP3-16 油压泵 铸铁壳体 410bar 连续压 500bar 峰值液压泵
一、铝壳轻量齿轮泵 / 马达（Z 系列）

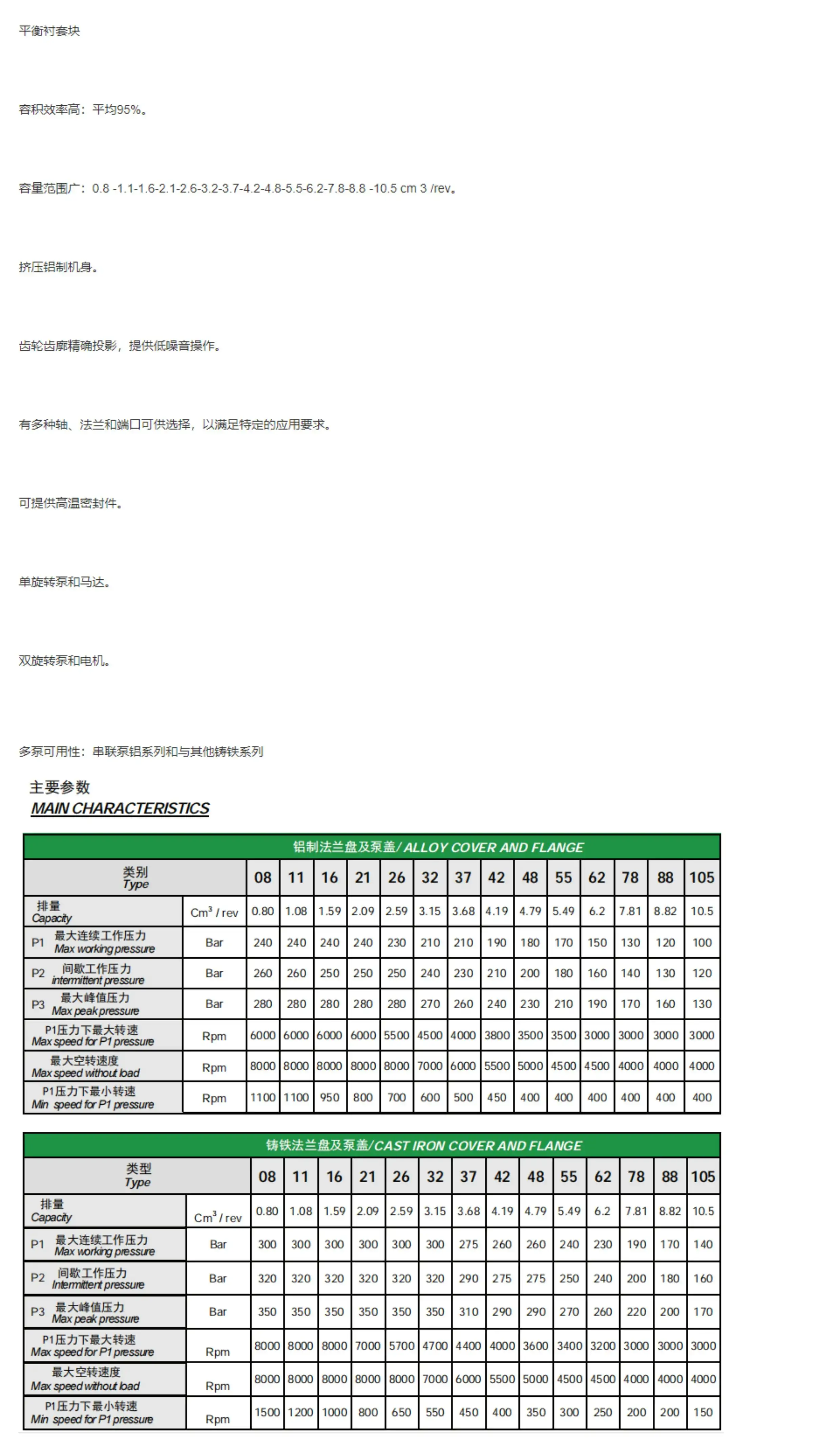

Z1 / 01Z 系列（微型，排量 0.8–10.5 cm³/r）
01ZAG08C401D, 01ZAG11C442D, 01ZAG16C442D, 01ZAG21C442D
01ZAG26C442D, 01ZAG32C442D, 01ZAG37C442D, 01ZAG42C442D
01ZAG62C442D, 01ZAG78C400D, 01ZAG88C400DN
01ZBG06F130D, 01ZBG11F130D, 01ZBG16F130D, 01ZBG21F130D
01ZCG32N600D, 01ZB042F130D（双联）

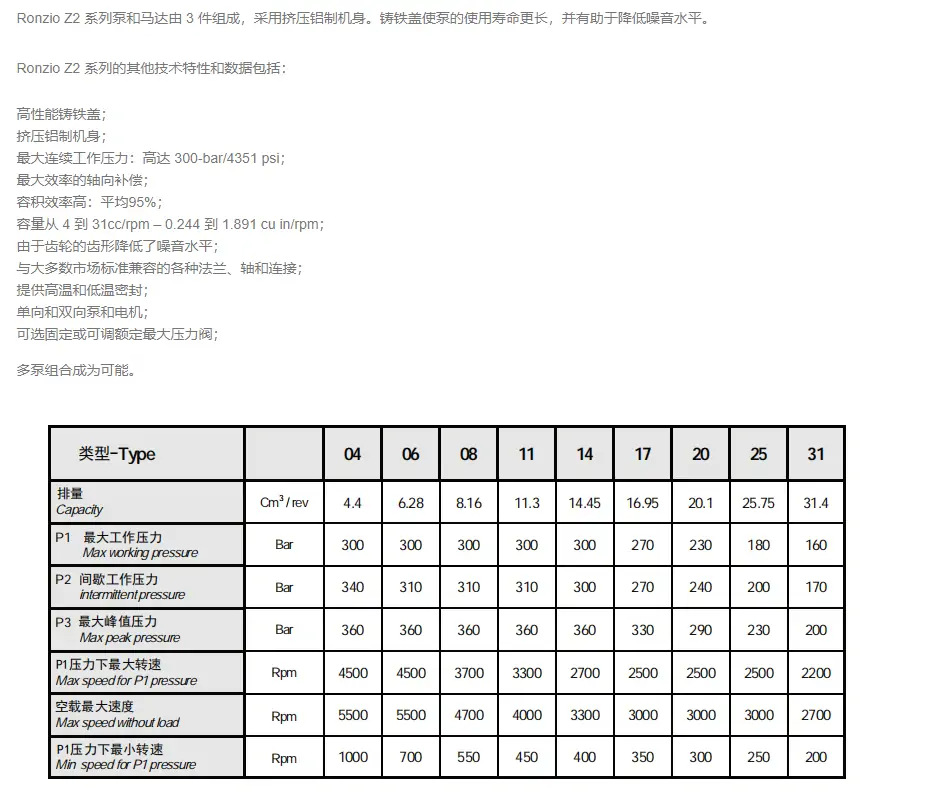

Z2 / 02Z 系列（中型，排量 6–40 cm³/r）
02ZAG06C033D, 02ZAG14C035D, 02ZAG17C033D, 02ZAG20C035D
02ZAG25C033D, 02ZAG31C035D, 02ZBG06A136D, 02ZCG17N435D
02ZCG20L441R, 02ZMCG31S444RB, 02ZMBG20A136DOV

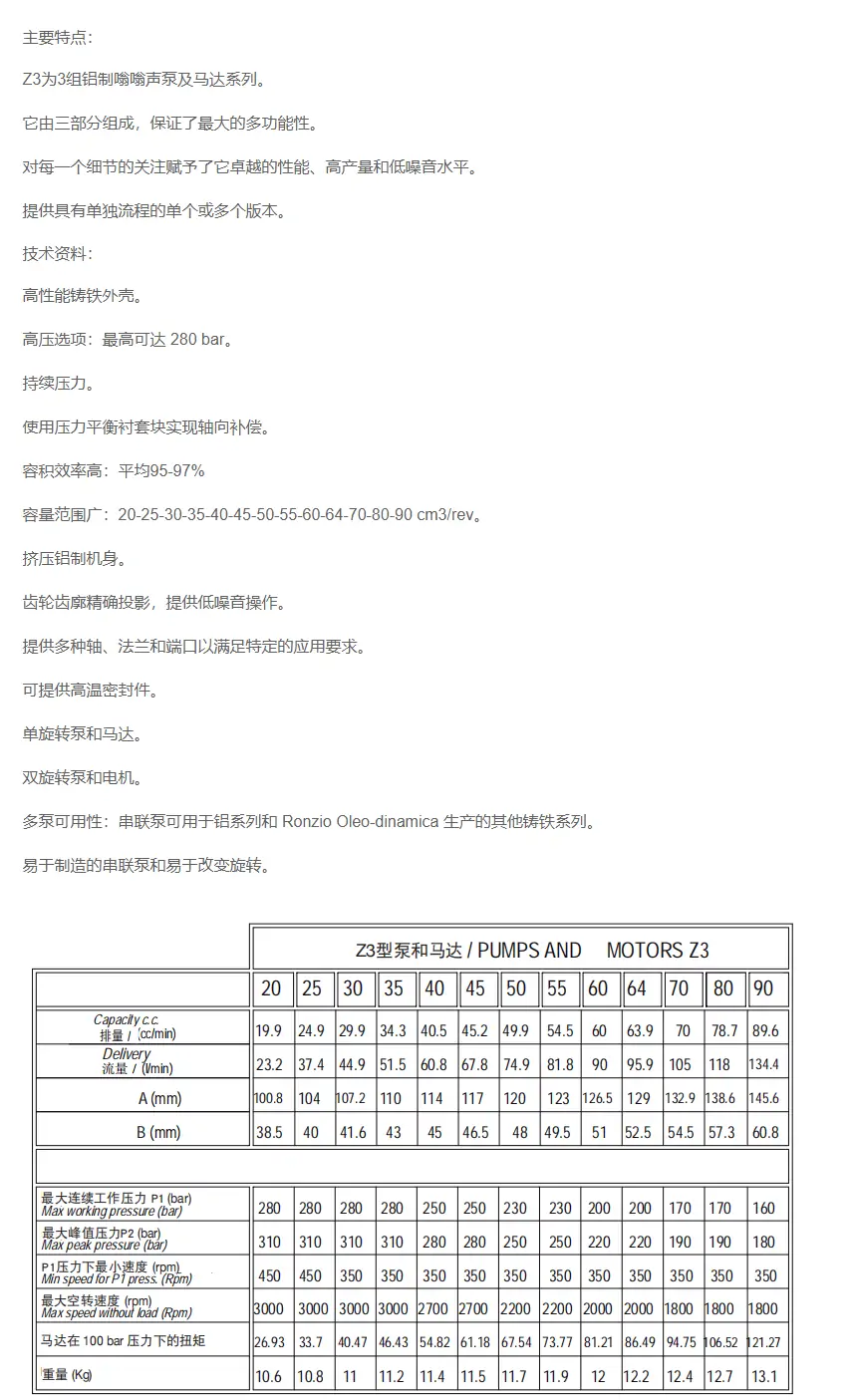

Z3 / 03Z 系列（重型铝壳，排量 20–90 cm³/r）
03ZAG35Q065AD, 03ZAG50Q065AD, 03ZAG70Q065AD, 03ZAG90Q065AD
03ZBG40F140D, 03ZCG60N600D（高压型）
EVO 系列（静音斜齿，排量 6–32 cm³/r，降噪 8–12dBA）
EVO06, EVO10, EVO16, EVO20, EVO25, EVO32
EVO06B, EVO10B, EVO16B（双向）
---
二、铸铁重载齿轮泵 / 马达（W 系列）
W2 系列（标准高压，连续 300bar，排量 4–40 cm³/r）
W2-04, W2-06, W2-08, W2-11, W2-15, W2-20, W2-25, W2-32, W2-40
W2-20S, W2-32S（花键轴）
W3 / W3N 系列（重载高压，连续 300bar，排量 50–100 cm³/r）
W3-50, W3-63, W3-80, W3-100
W3N-50, W3N-63, W3N-80, W3N-100（紧凑型）
W4 / W5 系列（大流量 / 分流器，排量 125–200 cm³/r）
W4-125, W4-160, W4-200
W5-250, W5-315（分流器专用）
---
三、超高压齿轮泵（AP 系列）
AP3 系列（间歇 470bar，连续 350bar，排量 10–63 cm³/r）
AP3-10, AP3-16, AP3-20, AP3-25, AP3-32, AP3-40, AP3-50, AP3-63
AP3-20T, AP3-32T（双联）
AP4 系列（超高压，间歇 500bar，连续 400bar，排量 6–32 cm³/r）
AP4-06, AP4-10, AP4-16, AP4-20, AP4-25, AP4-32
---
四、农业 / 专用泵（PD/PN/NP 系列）
PD 系列（农用自卸车，带止回阀，180bar）
PD-20, PD-25, PD-32, PD-40, PD-50
PD-20B, PD-32B（平衡型）
PN/NP 系列（农机 / 轻载，160bar，排量 15–50 cm³/r）
PN-15, PN-20, PN-25, PN-32, PN-40, PN-50
NP-20, NP-32（反向旋转）
---
五、分流器（同步马达，W5/FD 系列）
W5-2S, W5-3S, W5-4S（2–4 路同步）
FD-20/2, FD-32/3, FD-50/4（大流量分流）
型号释义
- AP3：叠加式先导式溢流阀系列，P油路调压、系统主压力保护阀型
- 16：通径规格代码，对应03系列叠加阀标准安装面，额定通流16L/min级
核心参数
- 结构形式：先导式叠加溢流阀，压力微调稳定、压降小
- 安装规格：03系列叠加安装（通用标准阀块安装面）
- 公称通径：10mm
- 最高工作压力：25MPa
- 额定通流流量：16L/min
- 调压范围：0.5～25MPa（无级手动调压）
- 调节方式：顶部手动旋钮调节，可锁压防偏移
- 适用介质：46#/68#抗磨液压油
- 工作油温：-10℃～70℃
- 泄漏特性：稳压状态下内泄量小，保压性能稳定
工作原理
该阀为先导式压力控制结构，主油路压力作用在主阀芯底部，先导阀芯感应系统压力。当系统压力低于设定压力时，先导阀关闭，主阀芯上下腔压力平衡，主阀关闭、系统正常建压；当系统压力超过设定值时，先导阀芯打开泄压，主阀芯上下形成压力差，推动主阀芯开启，多余流量溢流回油箱，从而限制系统最高压力、稳定系统压力，起到调压、稳压、超压保护三重作用。采用叠加式结构，可直接叠加在电磁阀上方，无需外接管路。
产品特点
- 稳压精度高：先导式结构，压力波动小，微调顺滑，适合需要精准恒压控制的回路
- 超压保护可靠：系统过载自动溢流泄压，防止管路、油缸、泵体超压损坏
- 叠加式安装：结构紧凑、无外接管路，减少泄漏点，阀组整体整洁美观
- 压力保持稳定：关闭后内泄小，长时间保压不易掉压
- 低噪音低震动：启闭平缓，无冲击溢流，整机运行安静平稳
- 通用性极强：适配03系列所有叠加阀组合，可与换向阀、节流阀、单向阀自由叠加
典型应用
适用于中小型液压站、自动化设备、机床液压系统、夹紧工装回路、小型液压机主压力调压与过载保护，是03阀组最常用的主压力稳压阀。
使用注意事项
- 调压遵循“逆时针降压、顺时针升压”，开机前务必松压，空载启动后再逐步升压
- 不可长期处于全开溢流状态运行，会导致系统油温快速升高、能耗增加
- 油液必须保持洁净，杂质易堵塞先导阻尼孔，造成压力不稳、啸叫、无法建压
- 调压完成后锁紧顶部螺母，避免设备震动导致压力自行漂移
- 溢流回油管路需通畅、无背压，严禁堵塞回油，否则压力失控、阀体发热
- 工作流量不可长期超过额定16L/min，避免稳压失效、阀体啸叫震动
常见故障及排查
- 压力调不上、系统无高压：先导阻尼孔堵塞、主阀芯卡滞、调压弹簧疲劳，清洗阀体、疏通阻尼孔、更换弹簧
- 压力不稳、波动大：油液含气、先导阀芯密封磨损、油液脏污，排气、换油清洗、修复阀芯
- 阀体啸叫、异响震动：溢流流量超限、回油背压大、阀芯轻微卡滞，降低溢流量、疏通回油、清洗阀体
- 压力自动漂移：调压螺母未锁紧、调节螺杆松动、弹簧疲劳，锁紧定位、更换弹簧
- 系统油温过高：阀长期溢流卸荷、调压值过低、阀芯卡滞常开，重新设定系统压力、清洗修复阀芯
