UNIX PVB5-FRSY-20-C-11 变量柱塞泵 高压轴向液压油泵工业

---

一、变量柱塞泵（PVB 系列）

PVB5-FRSY-20-C-11, PVB5-LSY-20-CC-11, PVB5-LSY-20-CG-11, PVB5-LSY-21-C-11, PVB5-RSY-20-C-11, PVB5-RSY-20-CC-11, PVB5-RSY-20-CG-11, PVB5-RSY-20-CM-11, PVB5-RSY-21-C-11, PVB5-RSY-21-CC-11, PVB5-RSY-31-C-11, PVB5-RSY-31-CC-11, PVB5-RSY-40-C-12, PVB5-RSY-40-CC-12, PVB6-FRSY-20-CMC-11, PVB6-LSY-20-C-11, PVB6-RSY-20-C-11, PVB6-RSY-20-CC-11, PVB6-RSY-20-CG-11, PVB6-RSY-20-CM-11, PVB6-RSY-20-CMC-11, PVB6-RSY-20-CVP-11, PVB10-RSY-20-C-11, PVB15-RSY-20-C-11, PVB20-RSY-20-C-11, PVB29-RSY-20-C-11, PVB45-RSY-20-C-11

二、叶片泵（PVF / PVL / PVDP 系列）

PVF 单联定量叶片泵

PVF-12-35-10, PVF-12-55-10, PVF-12-70-10, PVF-15-35-10, PVF-15-55-10, PVF-15-70-10, PVF-20-35-10, PVF-20-55-10, PVF-20-70-10, PVF-30-35-10, PVF-30-55-10, PVF-30-70-10, PVF-40-35-10, PVF-40-55-10, PVF-40-70-10

PVL 双联定量叶片泵

PVL-12-12-35-10, PVL-12-20-55-10, PVL-15-30-70-10, PVL-20-20-70-10, PVL-20-40-70-10, PVL-30-30-70-10

PVDP 变量叶片泵

PVDP-2-70-2-7-10, PVDP-3-70-3-7-10, PVDP-4-70-4-7-10

三、齿轮泵（HGP / GPY 系列）

HGP 高压齿轮泵

HGP-1A-F1R, HGP-1A-F2R, HGP-1A-F3R, HGP-1A-F4R, HGP-1A-F5R, HGP-1A-F6R, HGP-1A-F8R, HGP-2A-F2R, HGP-2A-F3R, HGP-2A-F4R, HGP-2A-F6R, HGP-2A-F8R, HGP-3A-F11R, HGP-3A-F17R, HGP-3A-F19R, HGP-3A-F23R, HGP-3A-F25R, HGP-3A-F30R

GPY 低压齿轮泵

GPY-2A-F2R, GPY-2A-F3R, GPY-2A-F4R, GPY-2A-F6R, GPY-2A-F8R

四、电磁换向阀（DSG / WE 系列）

DSG-01 系列（24V/220V）

DSG-01-2B2-D24, DSG-01-2B2-A110, DSG-01-2B2-A240, DSG-01-3C2-D24, DSG-01-3C2-A110, DSG-01-3C2-A240, DSG-01-3C3-D24, DSG-01-3C4-D24, DSG-01-3C5-D24, DSG-01-3C60-D24

DSG-03 系列

DSG-03-2B2-D24, DSG-03-3C2-D24, DSG-03-3C3-D24, DSG-03-3C4-D24

五、叠加阀（MPC / MTC / MRV 系列）

MPC 液控单向阀

MPC-02W-10, MPC-03W-10

MTC 单向节流阀

MTC-02A-10, MTC-03A-10

MRV 叠加溢流阀

MRV-02P-10, MRV-03P-10

六、压力阀（DB / DBW / BG 系列）

DB 直动溢流阀

DB-02-10, DB-03-10, DB-06-10, DB-10-10

DBW 电磁溢流阀

DBW-03-220V, DBW-03-24V, DBW-06-24V, DBW-10-24V

BG 先导溢流阀

BG-03-10, BG-06-10, BG-10-10

七、比例阀（EDG 系列）

EDG-01-C, EDG-01-H, EDG-01-V

八、其他阀（CRG / CPDF / CPDG 系列）

CRG 单向阀

CRG-03-A1, CRG-06-A1

CPDF 压力控制阀

CPDF-10-A1, CPDF-10-A2

CPDG 减压阀

CPDG-03-A1, CPDG-03-A2, CPDG-06-A1, CPDG-06-A2

一、型号释义（逐位解析）

• PVB5：PVB 系列、5 规格通轴斜盘式变量柱塞泵
• F：法兰安装（SAE 标准）
• R：轴伸端视角顺时针旋转
• S：标准轴、标准油口
• Y：泄油口在后端
• 20：公称排量 20mL/r
• C：压力补偿变量控制（恒压型）
• 11：密封 / 版本：丁腈橡胶密封、标准版

二、核心技术参数

• 结构：通轴斜盘变量柱塞泵（压力补偿恒压）
• 排量：20mL/r（变量范围 0–20）
• 最高压力：21MPa（210bar），常用 17.5MPa
• 额定转速：1800r/min，最高 3000r/min
• 流量（1500r/min）：30L/min（变量可调）
• 控制方式：压力补偿器（C），系统压力恒定、流量自适应
• 容积效率：≥95%；总效率：≥90%
• 介质：抗磨液压油（ISO VG32/46）
• 油温：-20℃～80℃；过滤精度：≤10μm
• 泄油背压：≤0.2MPa；壳体耐压：0.35MPa

三、结构组成

• 通轴主轴、缸体、柱塞组、滑靴、斜盘、压力补偿器（恒压阀）、配流盘、法兰前盖、后端盖、高压油封、轴承组、壳体。

四、工作原理

电机驱动主轴带动缸体旋转，柱塞随缸体公转并在斜盘推动下往复运动，完成吸油 — 压油。压力补偿器（C）实时感应出口压力：压力低于设定值时斜盘倾角最大、全流量输出；达到设定压力时斜盘倾角减小、流量自动降低，维持系统恒压、节能。

五、性能特点

1. 恒压变量：压力稳定、流量按需调节，节能降耗显著
2. 高压高效：21MPa 高压、≥95% 容积效率，温升低
3. 低噪长寿：滑靴静压支承、配流盘液压平衡，噪音低、磨损小
4. 通轴设计：可串联其他泵 / 马达，集成灵活
5. 法兰安装：SAE 标准法兰，适配国标电机，安装便捷
6. 后端泄油：Y 型泄油口布局，管路布置更合理

六、适用场景

• 机床液压站、注塑机、压铸机、液压压机
• 工程机械（挖机 / 装载机）、矿山设备
• 冶金、船舶、试验机等中高压、恒压、节能系统

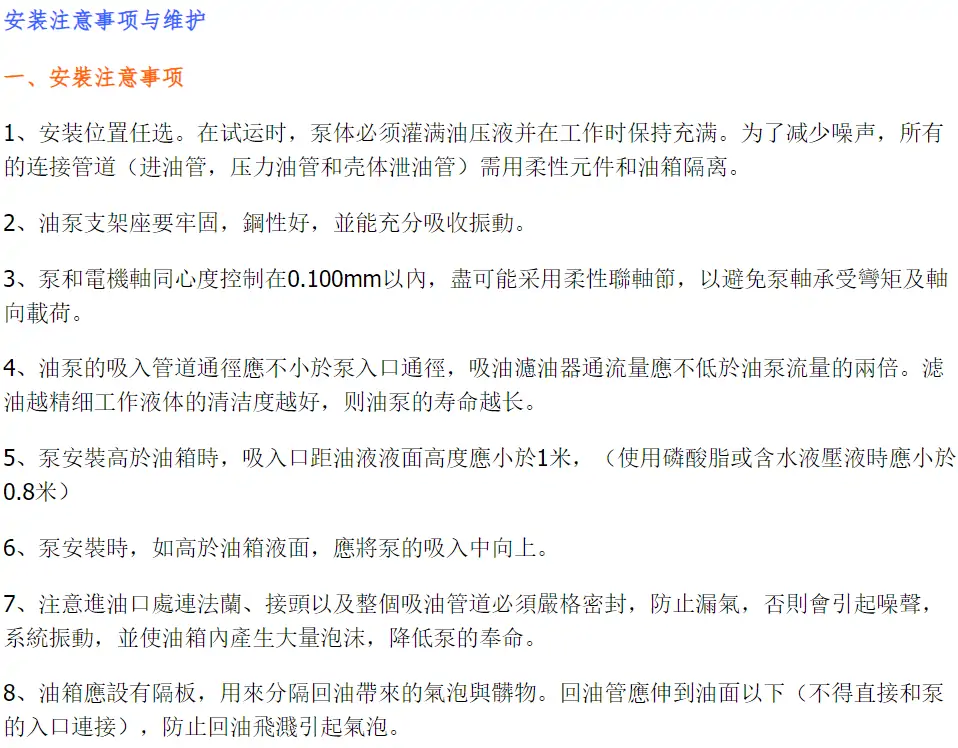

七、安装使用要点

1. 转向：顺时针（R），严禁反转
2. 吸油：管径≥DN20、短直无漏气，吸油真空度≤-0.03MPa
3. 联轴器：弹性联轴器，同轴度≤0.1mm，避免径向力
4. 压力调节：补偿器调压范围7–21MPa，出厂默认 17.5MPa

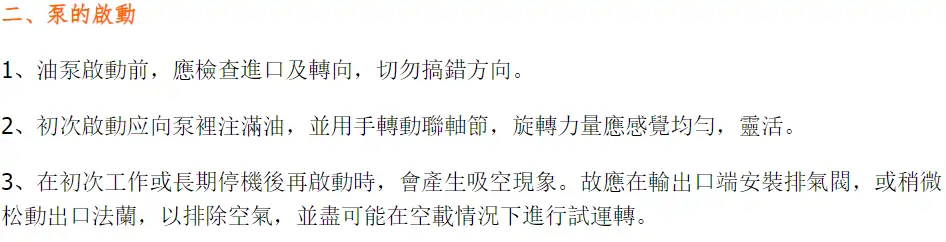

5. 启动：空载启动排气，逐步加载；定期换油 / 滤芯

八、常见故障与处理

• 压力不稳 / 偏低：补偿器阀芯卡滞、调压弹簧疲劳、内泄大 → 清洗补偿器、换弹簧、修配流盘 / 柱塞
• 流量不足：吸油漏气、滤芯堵塞、斜盘倾角不足 → 查管路、换滤芯、调补偿器
• 异响 / 振动：进气、同轴度差、油液粘度过低 → 排气、校正同轴度、换合适粘度油
• 轴端漏油：主轴油封老化 → 更换丁腈油封
• 泵体发热：长期高压、内泄大、泄油背压高 → 降压使用、修泵、疏泄油管
