OKITTER 液压 PV2R3-94-F-1R-10 重型叶片泵 机械设备油路供油主泵

OKITTER 液压全系列（叶片泵为主）

一、PV2R1 单联定量叶片泵（16–21MPa）

PV2R1-6-F-1R-10, PV2R1-8-F-1R-10, PV2R1-10-F-1R-10, PV2R1-12-F-1R-10, PV2R1-14-F-1R-10, PV2R1-17-F-1R-10, PV2R1-19-F-1R-10, PV2R1-23-F-1R-10, PV2R1-25-F-1R-10, PV2R1-31-F-1R-10

二、PV2R2 单联定量叶片泵（21MPa）

PV2R2-26-F-1R-10, PV2R2-33-F-1R-10, PV2R2-41-F-1R-10, PV2R2-47-F-1R-10, PV2R2-53-F-1R-10, PV2R2-59-F-1R-10, PV2R2-65-F-1R-10

三、PV2R3 单联定量叶片泵（21MPa）

PV2R3-66-F-1R-10, PV2R3-76-F-1R-10, PV2R3-94-F-1R-10, PV2R3-116-F-1R-10

四、PV2R4 单联定量叶片泵（21MPa）

PV2R4-136-F-1R-10, PV2R4-153-F-1R-10, PV2R4-184-F-1R-10

五、PV2R12 双联定量叶片泵（1+2 系列）

PV2R12-6-26-L-RAAA-4222, PV2R12-6-33-L-RAAA-4222, PV2R12-8-26-L-RAAA-4222, PV2R12-8-33-L-RAAA-4222, PV2R12-10-26-L-RAAA-4222, PV2R12-10-33-L-RAAA-4222, PV2R12-12-26-L-RAAA-4222, PV2R12-12-33-L-RAAA-4222, PV2R12-14-26-L-RAAA-4222, PV2R12-14-33-L-RAAA-4222, PV2R12-17-26-L-RAAA-4222, PV2R12-17-33-L-RAAA-4222, PV2R12-19-26-L-RAAA-4222, PV2R12-19-33-L-RAAA-4222, PV2R12-23-26-L-RAAA-4222, PV2R12-23-33-L-RAAA-4222

六、PV2R13 双联定量叶片泵（1+3 系列）

PV2R13-6-66-L-RAAA-4222, PV2R13-6-76-L-RAAA-4222, PV2R13-8-66-L-RAAA-4222, PV2R13-8-76-L-RAAA-4222, PV2R13-10-66-L-RAAA-4222, PV2R13-10-76-L-RAAA-4222

七、PV2R23 双联定量叶片泵（2+3 系列）

PV2R23-26-66-L-RAAA-4222, PV2R23-26-76-L-RAAA-4222, PV2R23-33-66-L-RAAA-4222, PV2R23-33-76-L-RAAA-4222

八、PV2R34 双联定量叶片泵（3+4 系列）

PV2R34-66-136-L-RAAA-4222, PV2R34-66-153-L-RAAA-4222

九、其他常见型号（带法兰 / 特殊压力）

PV2R1-12-F-1R-10-FL, PV2R2-26-F-1R-10-FL, PV2R3-94-F-1R-10-FL, PV2R4-184-F-1R-10-FL, PV2R1-17-F-1R-25MPa, PV2R2-33-F-1R-25MPa

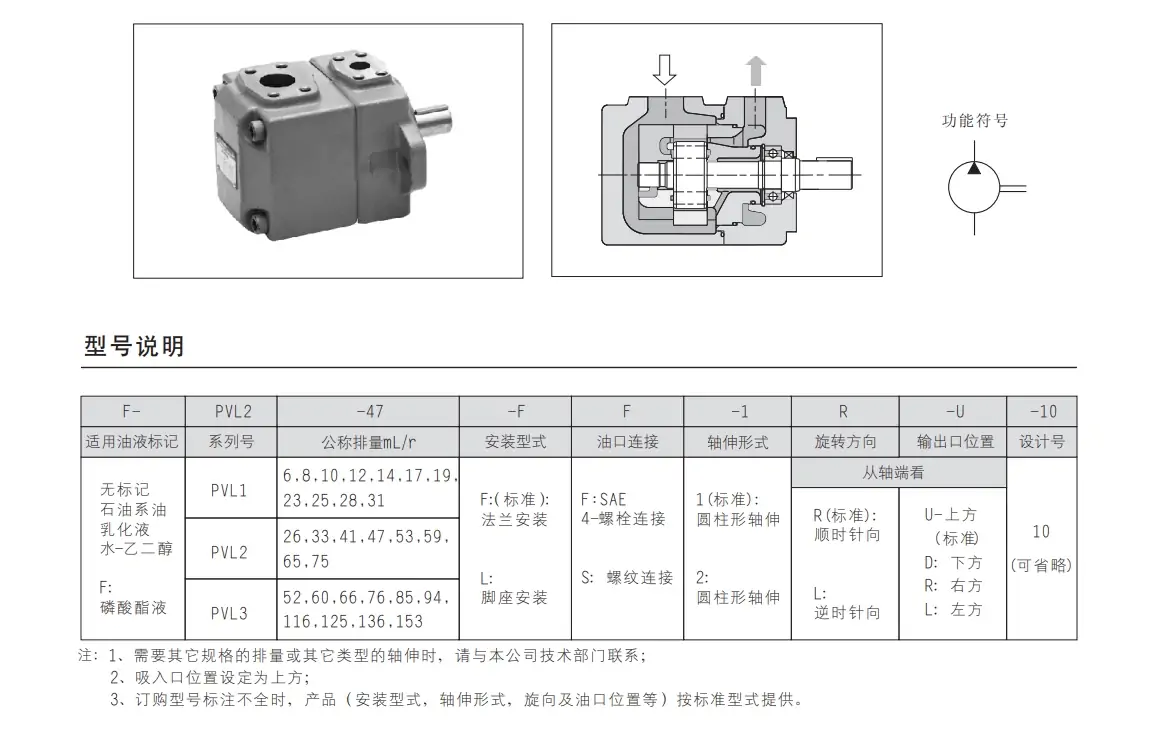

一、型号释义

• PV2R3：3 系列单级高压静音叶片泵
• 94：公称排量 94mL/r
• F：法兰安装型式
• 1：标准主轴规格
• R：轴伸端视角顺时针旋转
• 10：内部结构版本代号

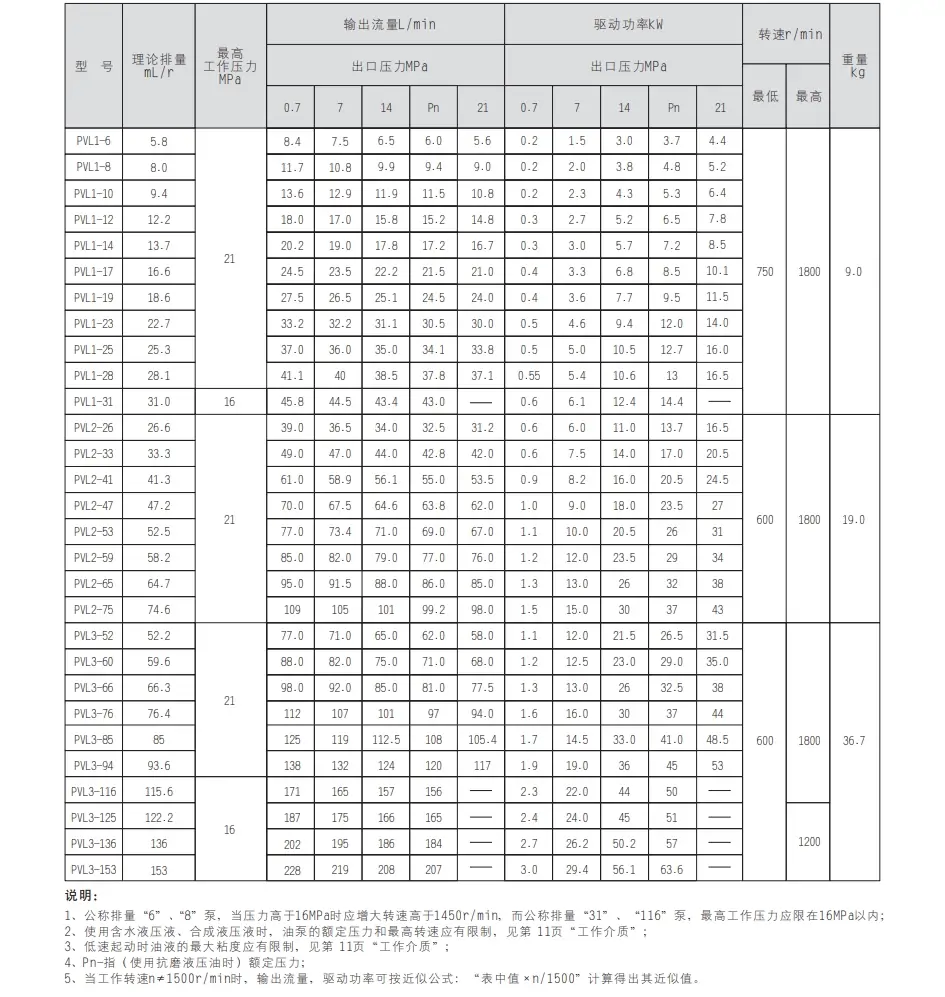

二、核心技术参数

• 结构形式：单级定量压力平衡式叶片泵
• 理论排量：94mL/r
• 最高工作压力：21MPa，常规连续使用压力 17.5MPa
• 适配转速：750~1800r/min
• 1500r/min 理论流量：141L/min
• 实际输出流量：约 128L/min
• 容积效率：≥90%
• 适用介质：抗磨液压油
• 工作油温：-20℃~80℃
• 推荐油液过滤精度：10~25μm
• 壳体泄油口独立回油，允许背压≤0.1MPa

三、内部结构

由前法兰端盖、主轴、转子、浮动叶片、双圆弧定子、前后配流盘、泵壳、后端盖、高压密封件、支撑轴承组成。
整体采用径向压力平衡结构，运转受力均匀，磨损小。

四、工作原理

电机带动主轴驱动转子旋转，叶片在离心力与油压作用下紧贴定子内壁，旋转过程中密闭容腔周期性扩张完成吸油，收缩完成压油，持续平稳输出高压油液。

五、性能特点

1. 大排量大流量，供油充足，适配大功率液压系统
2. 双圆弧定子设计，流量脉动小，运行噪音低
3. 法兰直连电机，安装便捷，结构紧凑
4. 高压稳定性强，长期满载运行温升低
5. 内部精密配合，内泄漏小，传动效率高
6. 易拆易修，可单独更换泵芯维修

六、适用范围

大型液压站、液压压机、注塑机主油路、冶金设备、重型机床、工程机械主供油回路等大流量中高压液压设备。

七、安装使用规范

1. 严格遵循顺时针转向运转，严禁反向转动
2. 吸油管路加粗缩短，密封严实，杜绝进气产生气蚀异响
3. 搭配弹性联轴器，保证电机与泵体同轴度
4. 设备启动先空载排气，再逐步加载调定系统压力
5. 定期维护滤芯与液压油，保持油液洁净

八、常见故障

1. 压力流量不足：吸油不畅、叶片磨损、配流盘磨损拉伤
2. 运行异响震动大：油路进气、同轴度偏差、油液粘度过高
3. 轴端漏油：主轴油封老化破损
4. 泵体过热：系统长期过载、内泄过大、散热不良

本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyyb/1025.html
