OKITTER PV2R1-6-F-1R-10 高压叶片泵 低噪音液压油泵注塑机专用

OKITTER 液压全系列（叶片泵为主）

一、PV2R1 单联定量叶片泵（16–21MPa）

PV2R1-6-F-1R-10, PV2R1-8-F-1R-10, PV2R1-10-F-1R-10, PV2R1-12-F-1R-10, PV2R1-14-F-1R-10, PV2R1-17-F-1R-10, PV2R1-19-F-1R-10, PV2R1-23-F-1R-10, PV2R1-25-F-1R-10, PV2R1-31-F-1R-10

二、PV2R2 单联定量叶片泵（21MPa）

PV2R2-26-F-1R-10, PV2R2-33-F-1R-10, PV2R2-41-F-1R-10, PV2R2-47-F-1R-10, PV2R2-53-F-1R-10, PV2R2-59-F-1R-10, PV2R2-65-F-1R-10

三、PV2R3 单联定量叶片泵（21MPa）

PV2R3-66-F-1R-10, PV2R3-76-F-1R-10, PV2R3-94-F-1R-10, PV2R3-116-F-1R-10

四、PV2R4 单联定量叶片泵（21MPa）

PV2R4-136-F-1R-10, PV2R4-153-F-1R-10, PV2R4-184-F-1R-10

五、PV2R12 双联定量叶片泵（1+2 系列）

PV2R12-6-26-L-RAAA-4222, PV2R12-6-33-L-RAAA-4222, PV2R12-8-26-L-RAAA-4222, PV2R12-8-33-L-RAAA-4222, PV2R12-10-26-L-RAAA-4222, PV2R12-10-33-L-RAAA-4222, PV2R12-12-26-L-RAAA-4222, PV2R12-12-33-L-RAAA-4222, PV2R12-14-26-L-RAAA-4222, PV2R12-14-33-L-RAAA-4222, PV2R12-17-26-L-RAAA-4222, PV2R12-17-33-L-RAAA-4222, PV2R12-19-26-L-RAAA-4222, PV2R12-19-33-L-RAAA-4222, PV2R12-23-26-L-RAAA-4222, PV2R12-23-33-L-RAAA-4222

六、PV2R13 双联定量叶片泵（1+3 系列）

PV2R13-6-66-L-RAAA-4222, PV2R13-6-76-L-RAAA-4222, PV2R13-8-66-L-RAAA-4222, PV2R13-8-76-L-RAAA-4222, PV2R13-10-66-L-RAAA-4222, PV2R13-10-76-L-RAAA-4222

七、PV2R23 双联定量叶片泵（2+3 系列）

PV2R23-26-66-L-RAAA-4222, PV2R23-26-76-L-RAAA-4222, PV2R23-33-66-L-RAAA-4222, PV2R23-33-76-L-RAAA-4222

八、PV2R34 双联定量叶片泵（3+4 系列）

PV2R34-66-136-L-RAAA-4222, PV2R34-66-153-L-RAAA-4222

九、其他常见型号（带法兰 / 特殊压力）

PV2R1-12-F-1R-10-FL, PV2R2-26-F-1R-10-FL, PV2R3-94-F-1R-10-FL, PV2R4-184-F-1R-10-FL, PV2R1-17-F-1R-25MPa, PV2R2-33-F-1R-25MPa

一、型号完整释义

PV2R1‑6‑F‑1R‑10

• PV2R1：系列代号，高压低噪声单级叶片泵，小排量规格段
• 6：公称排量 5.8 cm³/rev（ml/r）
• F：法兰安装（法兰直连，非底座脚座）
• 1：轴伸形式 / 尺寸代号（标准短轴）
• R：旋转方向（从轴伸端看：顺时针，标准转向）
• 10：设计 / 版本号（内部结构与密封批次）

二、核心技术参数（标准工况：抗磨液压油）

• 结构类型：单级、定量、叶片式，压力平衡型，低脉动低噪声
• 几何排量：5.8 mL/r
• 最高工作压力：21 MPa（210 bar）；连续推荐 17.5 MPa
• 转速范围：750～1800 r/min（常用 1200～1500 r/min）
• 额定流量（1500 r/min）：≈ 8.7 L/min（理论），≈ 8.0 L/min（容积效率≈92%）
• 容积效率：≥ 91%（1500 r/min、10MPa）
• 总效率：≥ 82%
• 驱动功率（1500 r/min、21MPa）：≈ 3.2 kW

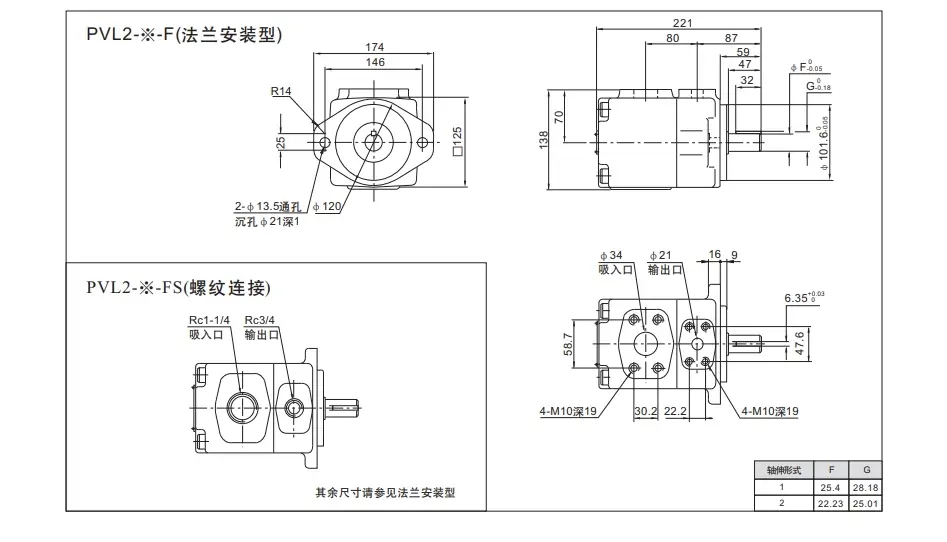

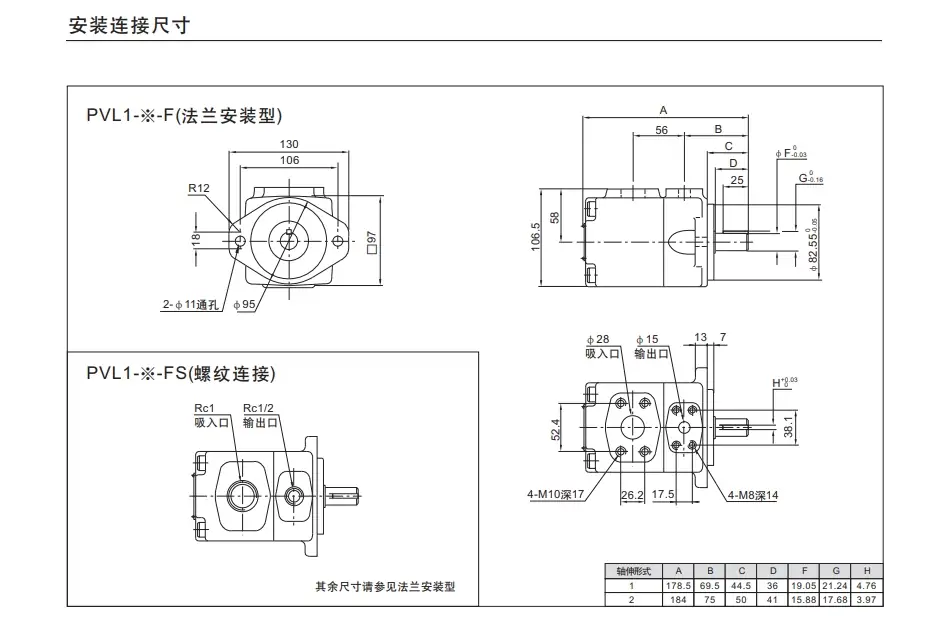

• 安装方式：法兰安装（F 型），ISO 标准连接尺寸
• 旋转方向：R = 顺时针（轴伸端视）
• 油口位置：标准：吸口下、出口上（可定制）
• 轴伸：标准平键轴，可承受径向载荷
• 重量：≈ 7.8～9.0 kg
• 油温范围：−20℃～+80℃（推荐 40～60℃）
• 油液粘度：15～68 mm²/s（40℃）
• 过滤精度：≤ 25 μm（推荐 10 μm）

三、结构组成（模块化，易维修）

1. 前盖（法兰端）：集成吸油口、轴承座、轴封
2. 转子 + 叶片：转子开槽，10 片叶片，随离心力 + 压力油外伸
3. 定子环：双圆弧曲线，高压区压力平衡，低脉动、低磨损
4. 配流盘（前后）：高压 / 低压腔隔离，配流窗口精准，减少冲击
5. 壳体：高压铸造，集成压力油口，刚性好
6. 后盖：集成泄漏油口、定位销
7. 轴封组件：高压骨架油封 + 防尘圈，防泄漏、防污染
8. 轴承：高精度深沟球轴承，寿命长、噪声低

四、工作原理

1. 吸油过程：转子顺时针旋转，叶片离心外伸，吸油腔容积扩大，油箱油液经吸口、配流盘进入泵腔
2. 压油过程：转子继续转动，压油腔容积缩小，油液被挤压升压，经配流盘、压力油口输出至系统
3. 压力平衡：定子双圆弧结构 + 配流盘对称设计，径向力平衡，轴承负荷小、磨损低、噪声小
4. 泄漏控制：叶片与定子、转子与配流盘精密间隙密封，容积效率高，内泄漏小

五、性能特点

• ✅ 高压能力：21MPa 长期稳定，适合中高压系统
• ✅ 低噪声低脉动：双圆弧定子 + 10 叶片，脉动小、运行安静
• ✅ 高效率：容积 / 总效率高，节能、发热少
• ✅ 结构紧凑：体积小、重量轻，法兰安装节省空间
• ✅ 寿命长：压力平衡设计，轴承与定子磨损低
• ✅ 维护简便：模块化组件，可整体更换泵芯，无需拆管路
• ✅ 抗污染：叶片自清洁，对油液污染不敏感

六、典型应用

• 机床液压：小型液压站、夹紧 / 进给回路
• 注塑 / 压铸：小流量高压控制回路、先导油源
• 工程机械：辅助液压泵、转向 / 制动系统
• 液压夹具：高压夹紧、保压回路
• 通用液压站：中高压、小流量、低噪声需求场景

七、安装与使用要点

1. 旋转方向：轴伸端看顺时针（R），严禁反转
2. 安装：法兰面垂直 / 水平安装，吸油口朝下，避免吸空
3. 吸油条件：吸油真空度≤−0.03 MPa；吸油管路短、粗、密封好，无漏气
4. 油液：抗磨液压油，粘度 15～68 mm²/s，过滤精度≤25 μm
5. 启动：空载启动，逐步加载；首次运行排气
6. 泄漏油：壳体泄漏油口单独回油箱，背压≤0.1 MPa
7. 联轴器：弹性联轴器，同轴度≤0.1 mm，避免径向载荷

八、常见故障与处理

1. 流量不足 / 压力上不去原因：吸油漏气、油位低、过滤器堵塞、叶片磨损、定子拉伤处理：检查吸油管路、补油、清洗过滤器、更换泵芯
2. 噪声大 / 振动原因：吸空、联轴器同轴度差、轴承磨损、油液粘度过高处理：排气、校正同轴度、更换轴承、更换合适油液
3. 泄漏原因：轴封老化、壳体裂纹、配流盘磨损处理：更换油封、修复 / 更换壳体、研磨 / 更换配流盘
4. 发热严重原因：过载、内泄漏大、油液不足、冷却不良处理：降低压力 / 转速、检修泵芯、补油、改善冷却
