丰兴TOYOOKI电磁换向阀HD1/HD3-2WD/3W-BGA/BCA-025B/03B-WYD2 R1

HPP-VB2V 系列

HPP-VB2V-L8A3,HPP-VB2V-L8A3-EE,HPP-VB2V-L8A5,HPP-VB2V-L8A5-EE,HPP-VB2V-F8A3,HPP-VB2V-F8A3-EE,HPP-VB2V-F8A5,HPP-VB2V-F8A5-EE,HPP-VB2V-F8A3-B,HPP-VB2V-F8A5-B,HPP-VB2V-L8A3-G

HPP-VD2V 系列

HPP-VD2V,HPP-VD2V-L31A3-A,HPP-VD2V-L31A5-A,HPP-VD2V-F31A3-A,HPP-VD2V-F31A5-A,HPP-VD2V-L31A3-EE-A,HPP-VD2V-L31A5-EE-A,HPP-VD2V-F31A3-EE-A,HPP-VD2V-F31A5-EE-A,HPP-VD2V-L31A5,HPP-VD2V-F31A3,HPP-VD2V-F31A5

HPP-VF2V 系列

HPP-VF2V,HPP-VF2V-L63A3-A,HPP-VF2V-F63A3-A,HPP-VF2V-L63A3-EE-A,HPP-VF2V-F63A3-EE-A,HPP-VF2V-L63A3-A-G,HPP-VF2V-F63A3-A-G,HPP-VF2V-L63A3-EE-A-G,HPP-VF2V-F63A3-EE-A-G

HPP-VCC2V 系列

HPP-VCC2V-L14-14A3A3-A,HPP-VCC2V-L14-14A5A3-A,HPP-VCC2V-L14-63A3A3-A,HPP-VCC2V-L14-63A5A3-A

HPP-VCF2V 系列

HPP-VCF2V-L14-14A3A3-A,HPP-VCF2V-L14-14A5A3-A,HPP-VCF2V-L14-63A3A3-A,HPP-VCF2V-L14-63A5A3-A

HPP-VC2V 系列

HPP-VC2V-L14A3-A,HPP-VC2V-L14A5-A,HPP-VC2V-F14A3-A,HPP-VC2V-F14A5-A,HPP-VC2V-L14A3,HPP-VC2V-L14A5,HPP-VC2V-F14A3,HPP-VC2V-F14A5,HPP-VC2V-L14A3-EE-A,HPP-VC2V-L14A5-EE-A,HPP-VC2V-F14A3-EE-A,HPP-VC2V-F14A5-EE-A

HPP-VC3V 系列

HPP-VC3V-F16A3-A,HPP-VC3V-F16A5-A,HPP-VC3V-L16A3-A,HPP-VC3V-L16A5-A,HPP-VC3V-F16A3,HPP-VC3V-F16A5,HPP-VC3V-L16A3,HPP-VC3V-L16A5,HPP-VC3V-F16A3-EE-A,HPP-VC3V-F16A5-EE-A,HPP-VC3V-L16A3-EE-A,HPP-VC3V-L16A5-EE-A

HPP-VD3V 系列

HPP-VD3V-F25A3-A,HPP-VD3V-F25A5-A,HPP-VD3V-L25A3-A,HPP-VD3V-L25A5-A,HPP-VD3V-F25A3,HPP-VD3V-F25A5,HPP-VD3V-L25A3,HPP-VD3V-L25A5,HPP-VD3V-F25A3-EE-A,HPP-VD3V-F25A5-EE-A,HPP-VD3V-L25A3-EE-A,HPP-VD3V-L25A5-EE-A,HPP-VD3V-F40A3-A,HPP-VD3V-F40A5-A

HD1 系列

HD1-3W-BCA-025B-WYD2,HD1-3W-BCA-025B-WYR1,HD1-3W-BCA-025B-WYR2,HD1-3W-BCA-03B-WYD2,HD1-3W-BCA-03B-WYR1,HD1-3W-BCA-03B-WYR2,HD1-3W-BDA-025B-WYD2,HD1-3W-BDA-025B-WYR1,HD1-3W-BDA-025B-WYR2,HD1-3W-BDA-03B-WYD2,HD1-3W-BDA-03B-WYR1,HD1-3W-BDA-03B-WYR2,HD1-3W-BGA-025B-WYD2,HD1-3W-BGA-025B-WYR1,HD1-3W-BGA-025B-WYR2,HD1-3W-BGA-03B-WYD2,HD1-3W-BGA-03B-WYR1,HD1-3W-BGA-03B-WYR2,HD1-3W-AEB-025B-WYD2,HD1-3W-AEB-025B-WYR1,HD1-3W-AEB-025B-WYR2,HD1-3W-AEB-03B-WYD2,HD1-3W-AEB-03B-WYR1,HD1-3W-AEB-03B-WYR2,HD1-2WD-BcA-025B-WYD2,HD1-2WD-BcA-025B-WYR1,HD1-2WD-BcA-025B-WYR2,HD1-2WD-BcA-03B-WYD2,HD1-2S-BCA-025B-WYD2

HD3 系列

HD3-3W-BCA-03B-WYD2,HD3-2WD-BCA-025AY-WYA2,HD3-3W-BGA-025AY-WAY2,HD3-3W-BGA-025AY-WYA1,HD3-3W-BGA-025AY-WYA2,HD3-3W-BGA-025AY-WYA3,HD3-3W-BGA-025AY-WYD2,HD3-2S-BCA-03A-WYD1,HD3-2WD-BCA-025AY-WYA1,HD3-3W-BCA-025AY-WYA1,HD3-3W-BMA-03A-WYA1,HD3-3W-BCA-025AY-WYD2,HD3-2WD-BCA-025AY-WYD2,HD3-3W-BGA-03A-WYA2,HD3-2S-BCA-025AY-WYD2,HD3-3W-BCA-03A-WYD2,HD3-3W-3G1A-03B-WYR1,HD3-43SGS-BGA-03A-WYA1,HD3-3W-BGA-03A-WYA1,HD3-3W-BGA-03A-WYA3,HD3-2W-BCA-03A-WYA1,HD3-3W-BCA-025AY-WYA3,HD3-3W-BCA-025A-WYA1,HD3-2WD-BCA-03A-WYD2,HD3-2S-KCP-025AY-WYD2,HD3-3W-AEB-03A-WYA1,HD3-3W-BG1A-025A-WDD2,HD3-3W-BCA-025A-WAYD2,HD3-3W-BG1A-025A-WDA2,HD3-3W-BG1A-025A-WDA1,HD3-2W-BCA-025AY-WYA1,HD3-2S-BCA-025A-WYA2,HD3-3W-BGA-025B-WAR2,HD3-3W-BGA-03B-WYR2,HD3-3W-BMA-03B-WYR1,HD3-2S-BCA-03B-WYD2,HD3-2WD-BCA-03B-WYD2

HRD3 系列

HRD3-BG2-6-04B-WYD2,HRD3-1-B-WYD2-P,HRD3-1-B-WYR1-P

EHD3A 系列

EHD3A-D-V30-BCA-025A

HF3H 系列

HF3H-AY-K24SK-025B

HK3H-P 系列

HK3H-P-Q1-025B,HK3H-P-Q4-025B,HK3H-P-Q1-03,HK3H-P-Q2-03,HK3H-P-Q3-03,HK3H-P-Q1-06,HK3H-P-Q2-06,HK3H-P-Q3-06

HK3H-R 系列

HK3H-R-Q4-025B,HK3H-R-Q1-03,HK3H-R-Q2-03,HK3H-R-Q3-03,HK3H-R-Q1-06,HK3H-R-Q2-06,HK3H-R-Q3-06

HK3H-A 系列

HK3H-A-Q3-025B,HK3H-A-Q4-025B,HK3H-A-Q1-03,HK3H-A-Q2-03,HK3H-A-Q1-06,HK3H-A-Q2-06

HK3H-B 系列

HK3H-B-Q3-025B,HK3H-B-Q4-025B,HK3H-B-Q1-03,HK3H-B-Q2-03,HK3H-B-Q1-06,HK3H-B-Q2-06

HK3H-W 系列

HK3H-W-Q3-025B,HK3H-W-Q4-025B,HK3H-W-Q1-03,HK3H-W-Q2-03,HK3H-W-Q1-06,HK3H-W-Q2-06

HG3H 系列

HG3H-P-D4-025B,HG3H-P-D5-025B,HG3H-B1-03P,HG3H-B2-03P,HG3H-B3-03P,HG3H-P-B1-06,HG3H-P-B2-06,HG3H-P-B3-06,HG3H-P-D4D-025B,HG3H-P-D5D-025B,HG3H-A-D5D-025B,HG3H-B1D-03A,HG3H-B2D-03A

HVP-VC1 系列

HVP-VC1-G26A1-B,HVP-VC1-F26A1-B,HVP-VC1-G26A2-B,HVP-VC1-F26A2-B,HVP-VC1-G26A3-B,HVP-VC1-F26A3-B

HVP-VD1 系列

HVP-VD1-30-30F-A2A2,HVP-VD1-G45A1-B,HVP-VD1-G45A2-B,HVP-VD1-G45A3-B,HVP-VD1-F45A1-B,HVP-VD1-F45A2-B,HVP-VD1-F45A3-B

HVP-VB1 系列

HVP-VB1-F12A2-B,HVP-VB1-F12A3-B

HVP-VF1 系列

HVP-VF1-L56A1-B,HVP-VF1-L56A2-B,HVP-VF1-L56A3-B,HVP-VF1-L90A1-B,HVP-VF1-L90A2-B,HVP-VF1-L90A3-B,HVP-VF1-L120A1-B,HVP-VF1-L120A2-B,HVP-VF1-L120A3-B

HVP-VG1 系列

HVP-VG1-G125A2-B,HVP-VG1-G125A3-B,HVP-VG1-G160A2-B,HVP-VG1-G160A3-B

HVP-FC1 系列

HVP-FC1-L5R-A,HVP-FC1-L8R-A,HVP-FC1-L11R-A,HVP-FC1-L14R-A,HVP-FC1-L17R-A,HVP-FC1-L21R-A,HVP-FC1-L26R-A,HVP-FC1-L32R-A,HVP-FC1-L39R-A,HVP-FC1-F5R-A,HVP-FC1-F8R-A,HVP-FC1-F11R-A,HVP-FC1-F14R-A,HVP-FC1-F17R-A,HVP-FC1-F21R-A,HVP-FC1-F26R-A,HVP-FC1-F32R-A,HVP-FC1-F39R-A

HVP-FE1 系列

HVP-FE1-F50R-A,HVP-FE1-F60R-A,HVP-FE1-F75R-A,HVP-FE1-F85R-A,HVP-FE1-F95R-A,HVP-FE1-F108R-A,HVP-FE1-F120R-A,HVP-FE1-L50R-A,HVP-FE1-L60R-A,HVP-FE1-L75R-A,HVP-FE1-L85R-A,HVP-FE1-L95R-A,HVP-FE1-L108R-A,HVP-FE1-L120R-A

HVP-FC2 系列

HVP-FC2-L17R-A,HVP-FC2-L25R-A,HVP-FC2-L35R-A,HVP-FC2-L50R-A,HVP-FC2-F17R-A,HVP-FC2-F25R-A,HVP-FC2-F35R-A,HVP-FC2-F50R-A

HVP-FCC1 系列

HVP-FCC1-F36-5R-A,HVP-FCC1-F36-8R-A,HVP-FCC1-F36-11R-A,HVP-FCC1-F36-14R-A,HVP-FCC1-F36-17R-A,HVP-FCC1-F36-21R-A,HVP-FCC1-F36-26R-A,HVP-FCC1-F36-32R-A,HVP-FCC1-F36-39R-A

HVP-FCE1 系列

HVP-FCE1-L5-50R-A,HVP-FCE1-L5-60R-A,HVP-FCE1-L5-75R-A,HVP-FCE1-L5-85R-A,HVP-FCE1-L5-95R-A,HVP-FCE1-L5-108R-A,HVP-FCE1-L5-120R-A,HVP-FCE1-L8-50R-A,HVP-FCE1-L8-60R-A,HVP-FCE1-L8-75R-A,HVP-FCE1-L8-85R-A,HVP-FCE1-L8-95R-A,HVP-FCE1-L8-108R-A,HVP-FCE1-L8-120R-A,HVP-FCE1-L11-50R-A,HVP-FCE1-L11-60R-A,HVP-FCE1-L11-75R-A,HVP-FCE1-L11-85R-A,HVP-FCE1-L11-95R-A,HVP-FCE1-L11-108R-A,HVP-FCE1-L11-120R-A,HVP-FCE1-L14-50R-A,HVP-FCE1-L14-60R-A,HVP-FCE1-L14-75R-A,HVP-FCE1-L14-85R-A,HVP-FCE1-L14-95R-A,HVP-FCE1-L14-108R-A,HVP-FCE1-L14-120R-A,HVP-FCE1-L17-50R-A,HVP-FCE1-L17-60R-A,HVP-FCE1-L17-75R-A,HVP-FCE1-L17-85R-A,HVP-FCE1-L17-95R-A,HVP-FCE1-L17-108R-A,HVP-FCE1-L17-120R-A,HVP-FCE1-L21-50R-A,HVP-FCE1-L21-60R-A

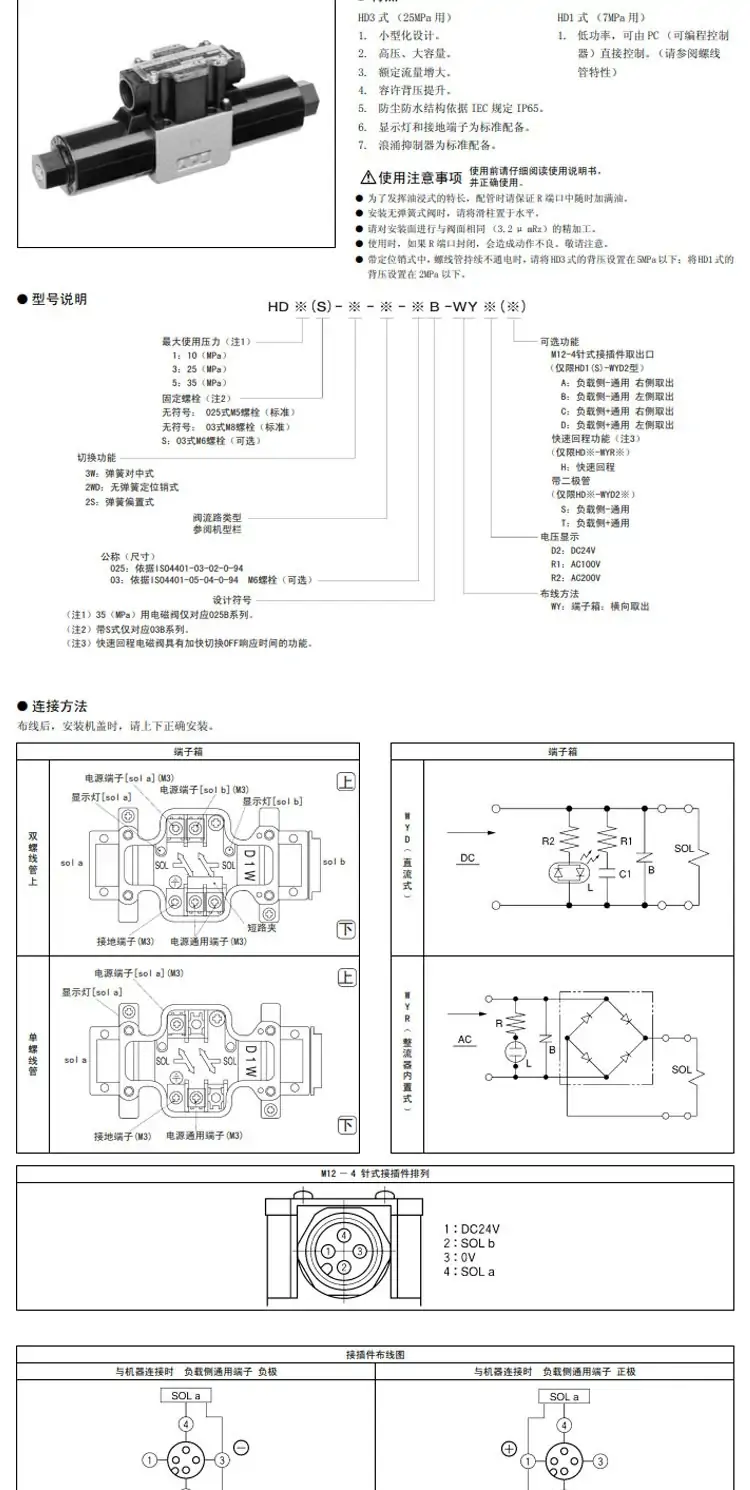

一、型号解析

• HD3：高压系列，25MPa级，油浸式电磁铁
• 2WD：两位、双电磁铁、弹簧复位，方向控制型

二、核心参数

• 结构：滑阀式，两位五通（2 位置 / 5 通口）
• 压力：最高使用压力：25MPa（P/A/B 口）回油口 T：≤5MPa允许背压：≤5MPa（持续通电）
• 流量：规格 025：25L/min规格 03：40L/min
• 电磁铁：控制电压：DC24V / AC110/220V功率：18～25W（DC）防护等级：IP65配置：浪涌抑制器、电源指示灯标配
• 响应：切换时间：0.03～0.05s最高切换频率：≤1 次 / 秒
• 安装：板式安装（ISO 4401-03），4×M6 螺钉
• 油口：P/A/B/T 均为 G1/4
• 密封：NBR（丁腈橡胶），适配矿物油
• 材质：铸铁阀体，合金钢阀芯
• 重量：约2.8kg

三、结构与原理

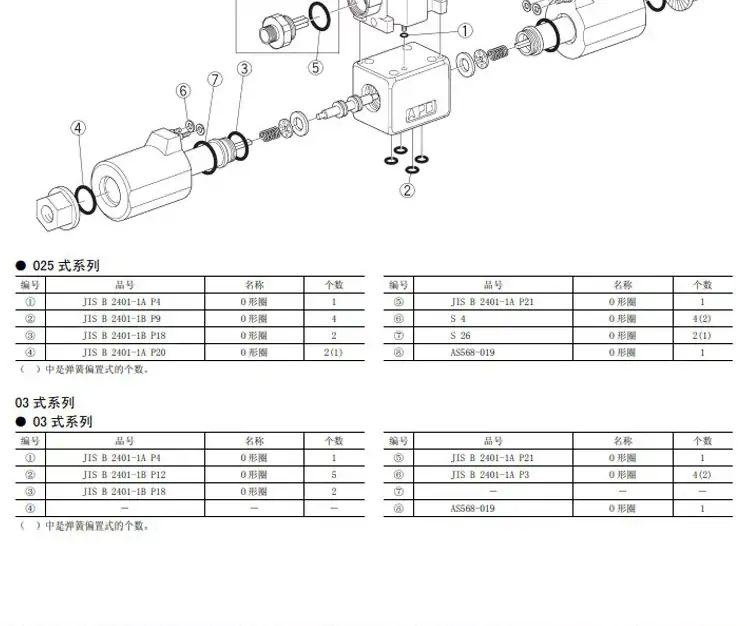

• 组成：阀体、阀芯、双侧电磁铁、复位弹簧、密封组件
• 工作原理：中位（断电）：弹簧对中，P→T 卸荷，A/B 封闭左电磁铁通电：阀芯右移，P→A，B→T右电磁铁通电：阀芯左移，P→B，A→T
• 特点：双电磁铁无记忆，断电自动回中位；油浸式线圈散热好、寿命长

四、使用条件

• 工作油：ISO VG32/46 矿物油
• 油温：-10～60℃（NBR）
• 污染度：NAS 11 级以内（10μm 过滤）
• 环境温度：-10～50℃

五、型号示例（扩展）

• HD3-2WD-BCA-025AY-WYA2：两位五通，025 规格，BCA 机能，DC24V
• HD3-2WD-BCA-03B-WYD2：两位五通，03 规格，BCA 机能，DC24V

六、常见替代（同规格互换）

• HD3-3W 系列（三位五通，同安装 / 压力 / 流量）
• 国产替代：DSG-03-2D2（25MPa，25L/min，板式安装）
