锐力REXPOWER电磁阀RWD6E/F/G/H/J/L/W-G220/W110/G1

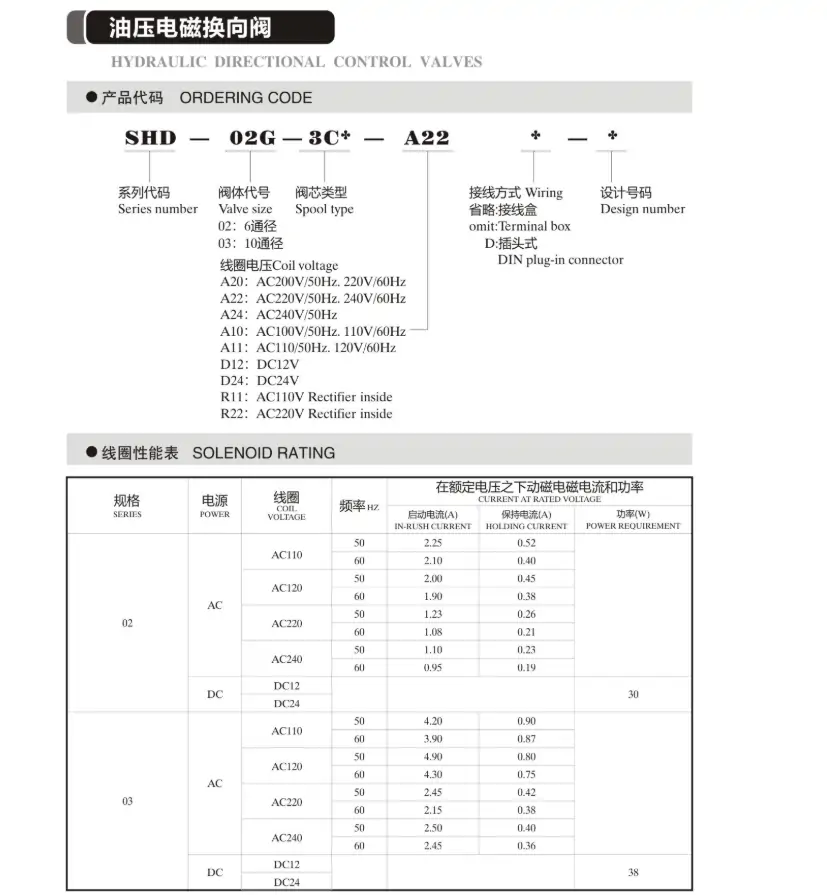

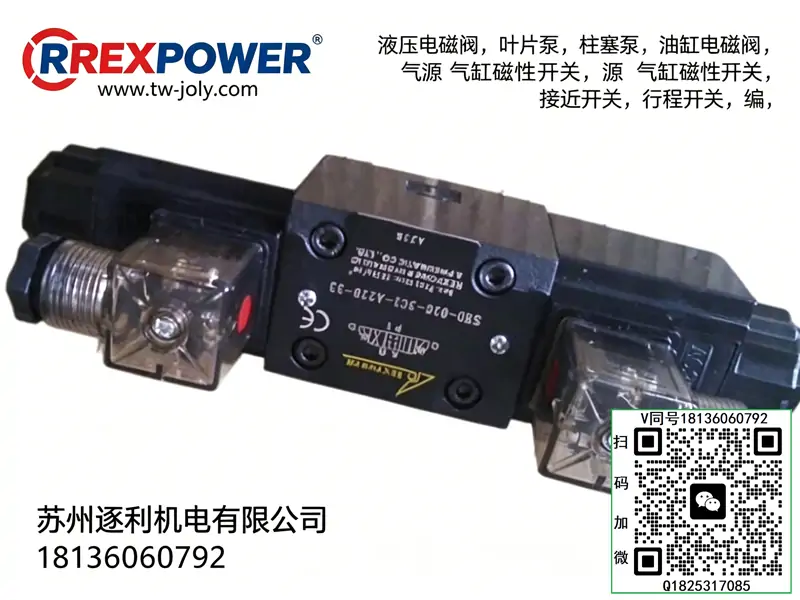

1. SHD 系列

SHD-02G-3C2-A22-33,SHD-02G-3C3-A22-33,SHD-02G-3C4-A22-33,SHD-02G-3C5-A22-33,SHD-02G-3C6-A22-33,SHD-02G-3C9-A22-33,SHD-02G-3C7-A22-33,SHD-02G-3C8-A22-33,SHD-02G-3C10-A22-33,SHD-02G-3C12-A22-33,SHD-02G-2D2-A22-33,SHD-02G-2D3-A22-33,SHD-02G-3C11-A22-33,SHD-02G-3C40-A22-33,SHD-02G-3C60-A22-33,SHD-02G-2D8-A22-33,SHD-02G-2B10A-A22-33,SHD-02G-2B2-A22-33,SHD-02G-2B3-A22-33,SHD-02G-2B8-A22-33,SHD-02G-2B2B-A22-33,SHD-02G-2B3B-A22-33,SHD-02G-2B4B-A22-33,SHD-02G-2B2S-A22-33,SHD-02G-2B3S-A22-33,SHD-02G-2B2A-A22-33,SHD-02G-2B3A-A22-33,SHD-02G-2B11B-A22-33,SHD-02G-2B12B-A22-33,SHD-02G-2B9B-A22-33,SHD-02G-2B60B-A22-33,SHD-02G-2B9A-A22-33,SHD-02G-3C2-A11-33,SHD-02G-3C3-A11-33,SHD-02G-3C4-A11-33,SHD-02G-3C5-A11-33,SHD-02G-3C6-A11-33,SHD-02G-3C9-A11-33,SHD-02G-3C7-A11-33,SHD-02G-3C8-A11-33,SHD-02G-3C10-A11-33,SHD-02G-3C12-A11-33,SHD-02G-2D2-A11-33,SHD-02G-2D3-A11-33,SHD-02G-3C11-A11-33,SHD-02G-3C40-A11-33,SHD-02G-3C60-A11-33,SHD-02G-2D8-A11-33,SHD-02G-2B10A-A11-33,SHD-02G-2B2-A11-33,SHD-02G-2B3-A11-33,SHD-02G-2B8-A11-33,SHD-02G-2B2B-A11-33,SHD-02G-2B3B-A11-33,SHD-02G-2B4B-A11-33,SHD-02G-2B2S-A11-33,SHD-02G-2B3S-A11-33,SHD-02G-2B2A-A11-33,SHD-02G-2B3A-A11-33,SHD-02G-2B11B-A11-33,SHD-02G-2B12B-A11-33,SHD-02G-2B9B-A11-33,SHD-02G-2B60B-A11-33,SHD-02G-2B9A-A11-33,SHD-02G-3C2-D24-33,SHD-02G-3C3-D24-33,SHD-02G-3C4-D24-33,SHD-02G-3C5-D24-33,SHD-02G-3C6-D24-33,SHD-02G-3C9-D24-33,SHD-02G-3C7-D24-33,SHD-02G-3C8-D24-33,SHD-02G-3C10-D24-33,SHD-02G-3C12-D24-33,SHD-02G-2D2-D24-33,SHD-02G-2D3-D24-33,SHD-02G-3C11-D24-33,SHD-02G-3C40-D24-33,SHD-02G-3C60-D24-33,SHD-02G-2D8-D24-33,SHD-02G-2B10A-D24-33,SHD-02G-2B2-D24-33,SHD-02G-2B3-D24-33,SHD-02G-2B8-D24-33,SHD-02G-2B2B-D24-33,SHD-02G-2B3B-D24-33,SHD-02G-2B4B-D24-33,SHD-02G-2B2S-D24-33,SHD-02G-2B3S-D24-33,SHD-02G-2B2A-D24-33,SHD-02G-2B3A-D24-33,SHD-02G-2B11B-D24-33,SHD-02G-2B12B-D24-33,SHD-02G-2B9B-D24-33,SHD-02G-2B60B-D24-33,SHD-02G-2B9A-D24-33,SHD-03G-3C2-D24D-33,SHD-03G-2B3B-D24D-33

2. SWDH 系列

SWDH-04G-3C8-A11D,SWDH-04G-3C2-A22D,SWDH-04G-3C3-A22D,SWDH-04G-3C4-A22DS,SWDH-04G-3C6-A22D,SWDH-04G-3C9-A22DS,SWDH-04G-3C8-A22D,SWDH-04G-3C10-A22DS,SWDH-04G-3C12-A22D,SWDH-04G-2D2-A22D,SWDH-04G-2D3-A22DS,SWDH-04G-3C11-A22D,SWDH-04G-3C40-A22D,SWDH-04G-3C60-A22DS,SWDH-04G-2D8-A22D,SWDH-04G-2B10A-A22D,SWDH-04G-2B2-A22D,SWDH-04G-2B3-A22D,SWDH-04G-2B8-A22DS,SWDH-04G-2B3B-A22D,SWDH-04G-2B4B-A22D,SWDH-04G-2B2S-A22D,SWDH-04G-2B3S-A22D,SWDH-04G-2B2A-A22D,SWDH-04G-2B3A-A22D,SWDH-04G-2B11B-A22D,SWDH-04G-2B12B-A22DS,SWDH-04G-2B60B-A22D,SWDH-04G-2B9A-A22D,SWDH-04G-3C2-A11D,SWDH-04G-3C3-A11D,SWDH-04G-3C4-A11D,SWDH-04G-3C5-A11D,SWDH-04G-3C6-A11D,SWDH-04G-3C9-A11DS,SWDH-04G-3C10-A11D,SWDH-04G-3C12-A11D,SWDH-04G-2D2-A11D,SWDH-04G-2D3-A11DS,SWDH-04G-3C11-A11D,SWDH-04G-3C40-A11D,SWDH-04G-3C60-A11D,SWDH-04G-2D8-A11D,SWDH-04G-2B10A-A11D,SWDH-04G-2B2-A11D,SWDH-04G-2B3-A11D,SWDH-04G-2B8-A11D,SWDH-04G-2B2B-A11D,SWDH-04G-2B3B-A11D,SWDH-04G-2B4B-A11D,SWDH-04G-2B2S-A11D,SWDH-04G-2B3S-A11D,SWDH-04G-2B2A-A11D,SWDH-04G-2B3A-A11D,SWDH-04G-2B11B-A11D,SWDH-04G-2B12B-A11D,SWDH-04G-2B9B-A11D,SWDH-04G-2B60B-A11D,SWDH-04G-2B9A-A11D,SWDH-04G-3C2-D24D,SWDH-04G-3C3-D24D,SWDH-04G-3C4-D24D,SWDH-04G-3C5-D24D,SWDH-04G-3C6-D24D,SWDH-04G-3C9-D24D,SWDH-04G-3C7-D24D,SWDH-04G-3C8-D24D,SWDH-04G-3C10-D24D,SWDH-04G-3C12-D24D,SWDH-04G-2D2-D24D,SWDH-04G-2D3-D24D,SWDH-04G-3C11-D24D,SWDH-04G-3C40-D24D,SWDH-04G-3C60-D24D,SWDH-04G-2D8-D24D,SWDH-04G-2B10A-D24D,SWDH-04G-2B2-D24D,SWDH-04G-2B3-D24D,SWDH-04G-2B8-D24DS,SWDH-04G-2B3B-D24D,SWDH-04G-2B4B-D24DS,SWDH-04G-2B2S-D24D,SWDH-04G-2B3S-D24D,SWDH-04G-2B2A-D24D,SWDH-04G-2B3A-D24D,SWDH-04G-2B11B-D24D,SWDH-04G-2B12B-D24D,SWDH-04G-2B9B-D24D,SWDH-04G-2B60B-D24D,SWDH-04G-2B9A-D24D

3. WDH 系列

WDH-04G-3C5-A22D,WDH-04G-3C7-A22D,WDH-04G-3C12-A22D,WDH-04G-2D8-A22D,WDH-04G-2B2B-A22D,WDH-04G-3C7-A11D,WDH-04G-3C11-A11D,WDH-04G-2B2B-D24D

4. DMT 系列

DMT-03-3C2,DMT-03-3C3,DMT-03-3C4,DMT-03-3C6,DMT-03-3D2,DMT-03-3D3,DMT-03-3D4,DMT-03-3D6,DMT-04-3C2,DMT-04-3C3,DMT-04-3C4,DMT-04-3C6,DMT-04-3D2,DMT-04-3D3,DMT-04-3D4,DMT-04-3D6,DMT-06-3C2,DMT-06-3C3,DMT-06-3C4,DMT-06-3C6,DMT-06-3D2,DMT-06-3D3,DMT-06-3D4,DMT-06-3D6

5. DMG 系列

DMG-02-3C2,DMG-02-3C3,DMG-02-3C4,DMG-02-3C6,DMG-02-3D2,DMG-02-3D3,DMG-02-3D4,DMG-02-3D6,DMG-03-3C2,DMG-03-3C3,DMG-03-3C4,DMG-03-3C6,DMG-03-3D2,DMG-03-3D3,DMG-03-3D4,DMG-03-3D6

6. MTC 系列

MTC-02-W-O,MTC-02-A-O,MTC-02-B-O,MTC-02-W-I,MTC-02-A-I,MTC-02-B-I,MTC-03-W-O,MTC-03-A-O,MTC-03-B-O,MTC-03-W-I,MTC-03-A-I,MTC-03-B-I

7. MGV 系列

MGV-02-P-0,MGV-02-A-0,MGV-02-B-0,MGV-02-P-1,MGV-02-A-1,MGV-02-B-1,MGV-02-P-2,MGV-02-A-2,MGV-02-B-2,MGV-02-P-3,MGV-02-A-3,MGV-02-B-3,MGV-03-P-0,MGV-03-A-0,MGV-03-B-0,MGV-03-P-1,MGV-03-A-1,MGV-03-B-1,MGV-03-P-2,MGV-03-A-2,MGV-03-B-2,MGV-03-P-3,MGV-03-A-3,MGV-03-B-3

8. CCV 系列

CCV-04,CCV-08,CCV-16,CCV-20,CCV-24

9. CR 系列（CRD/CRV/CRP）

CRD-02,CRV-04-M,CRP-10

10. CH 系列（CHE/CHS/CHB）

CHE-06,CHS-12,CHB-24

11. CP 系列（CPD/CPC）

CPD-04,CPD-08,CPD-16,CPC-04,CPC-08,CPC-16

12. CST/CCS/CTC/CSV 系列

CST-01,CCS-02,CTC-04,CTC-08,CTC-24,CSV-02,CSV-04,CSV-08,CSV-02-431N,CSV-15,CSV-20

13. JCS/MJCS/JCD 系列

JCS-02N,JCS-02NL,JCS-02NLL,MJCS-02BL,MJCS-02PL,JCD-02S,MJCS-02AL,MJCS-03ALL,MJCS-03BL,MJCS-03PLL,MJCS-02W,MJCS-03WLL

RWD6E 直动式电液比例方向阀（无品牌版）

RWD6E 是规格 6（NG6）、带阀芯位移电反馈、集成电子（OBE） 的直动式比例方向阀，用于连续、线性控制液压油流的方向与流量，主打高精度、高响应、抗污染，适配中小流量闭环 / 开环系统。

一、型号释义（RWD6E）

• RWD：系列代号（直动式比例方向阀，带反馈 + 集成电子）
• 6：规格 6（NG6，安装面 ISO 4401-03）
• E：功能版本（带阀芯位移电反馈）
• 完整型号示例：RWD6E-16-30/V/24F116：额定流量 16 L/min（Δp=10 bar）30：系列 / 设计版本V：集成电子（OBE）24：线圈电压 DC24VF1：信号类型（电压 / 电流输入）

二、核心参数（标准工况）

• 结构形式：直动式、3 位 4 通、弹簧对中、阀芯位移闭环反馈
• 规格 / 通径：NG6（6mm）
• 额定流量：4/10/16/20/25/32 L/min（Δp=10 bar）
• 最大流量：80 L/min
• 最高工作压力：35 MPa（350 bar）
• 控制信号：DC±10V 或 4–20mA
• 线圈电压：DC24V（±10%）
• 响应时间：≤15 ms（0→100% 信号）
• 重复精度：≤0.5%（满量程）
• 滞环：≤3%（满量程）
• 油液粘度：20–100 mm²/s（推荐 ISO VG46）
• 工作温度：-20～80℃
• 过滤精度：≥10 μm（闭环系统建议 5 μm）
• 重量：约 2.8 kg

三、结构与工作原理

1. 结构组成

• 阀体：高强度合金钢，安装面 ISO 4401-03，油口 P/T/A/B
• 阀芯：精密磨削合金钢，零开口 / 正开口设计，低泄漏
• 比例电磁铁：双线圈（两端各 1 个），对中弹簧断电居中
• 位移传感器：内置电感式 / 霍尔传感器，实时检测阀芯位置
• 集成电子（OBE）：内置放大器、PID 控制、信号处理，闭环控制
• 密封件：丁腈橡胶（可选氟橡胶耐高温）

2. 工作原理（闭环控制）

1. 信号输入：控制器发 DC±10V/4–20mA 信号至阀内 OBE
2. 比较反馈：OBE 将输入信号与阀芯位移传感器反馈信号对比，生成偏差
3. 电磁驱动：OBE 输出电流至比例电磁铁，产生与电流成正比的电磁力，推动阀芯克服弹簧力位移
4. 流量控制：阀芯位移改变节流口开度，线性调节 A/B 口流量与方向
5. 闭环修正：传感器实时反馈阀芯位置，OBE 动态调整电流，消除滞环、提高精度

四、性能特点

• 高精度闭环：位移反馈 + 内置 PID，重复精度≤0.5%、滞环≤3%，接近伺服阀性能
• 高响应速度：直动式无先导延迟，响应时间≤15 ms，适合动态控制
• 抗污染强：精密间隙 + 过滤要求≥10 μm，比伺服阀耐受污染高 10 倍，可靠性高
• 集成化设计：OBE 内置，无需外接放大器，接线简单、减少故障点
• 低泄漏：阀芯精密配合，中位泄漏≤0.3 L/min（350 bar），节能
• 安装灵活：底板安装，可任意角度安装，适配多种驱动方式

五、安装与使用

• 安装：底板安装（ISO 4401-03），固定螺栓 4×M6，扭矩 13.5 Nm；水平安装最佳，避免重力影响阀芯
• 油口：P = 压力油，T = 回油，A/B = 工作油口；回油压力≤0.5 MPa，防气蚀
• 电气连接：标准插头（DIN EN 175301-803），DC24V 供电，信号屏蔽线防干扰
• 介质：抗磨液压油 L-HM46（夏季）/L-HM32（冬季）；油温≤80℃
• 调试：零位调节（电位器）、增益调节，匹配系统动态响应

六、典型应用

• 工业自动化：注塑机、压铸机、机床的速度 / 位置闭环控制
• 工程机械：小型挖掘机、装载机的动臂 / 斗杆精准控制
• 专用设备：液压试验机、疲劳测试台的压力 / 流量精密控制
• 机器人：液压关节、执行器的高速高精度轨迹控制
• 中小流量闭环系统：要求响应快、精度高、抗污染的液压系统

七、同系列规格对比（RWD6E-XX）
