REXPOWER电磁阀SHD-02G-2B2 SHD-02G-2B3 SHD-02G-2B8

1. SHD 系列

SHD-02G-3C2-A22-33,SHD-02G-3C3-A22-33,SHD-02G-3C4-A22-33,SHD-02G-3C5-A22-33,SHD-02G-3C6-A22-33,SHD-02G-3C9-A22-33,SHD-02G-3C7-A22-33,SHD-02G-3C8-A22-33,SHD-02G-3C10-A22-33,SHD-02G-3C12-A22-33,SHD-02G-2D2-A22-33,SHD-02G-2D3-A22-33,SHD-02G-3C11-A22-33,SHD-02G-3C40-A22-33,SHD-02G-3C60-A22-33,SHD-02G-2D8-A22-33,SHD-02G-2B10A-A22-33,SHD-02G-2B2-A22-33,SHD-02G-2B3-A22-33,SHD-02G-2B8-A22-33,SHD-02G-2B2B-A22-33,SHD-02G-2B3B-A22-33,SHD-02G-2B4B-A22-33,SHD-02G-2B2S-A22-33,SHD-02G-2B3S-A22-33,SHD-02G-2B2A-A22-33,SHD-02G-2B3A-A22-33,SHD-02G-2B11B-A22-33,SHD-02G-2B12B-A22-33,SHD-02G-2B9B-A22-33,SHD-02G-2B60B-A22-33,SHD-02G-2B9A-A22-33,SHD-02G-3C2-A11-33,SHD-02G-3C3-A11-33,SHD-02G-3C4-A11-33,SHD-02G-3C5-A11-33,SHD-02G-3C6-A11-33,SHD-02G-3C9-A11-33,SHD-02G-3C7-A11-33,SHD-02G-3C8-A11-33,SHD-02G-3C10-A11-33,SHD-02G-3C12-A11-33,SHD-02G-2D2-A11-33,SHD-02G-2D3-A11-33,SHD-02G-3C11-A11-33,SHD-02G-3C40-A11-33,SHD-02G-3C60-A11-33,SHD-02G-2D8-A11-33,SHD-02G-2B10A-A11-33,SHD-02G-2B2-A11-33,SHD-02G-2B3-A11-33,SHD-02G-2B8-A11-33,SHD-02G-2B2B-A11-33,SHD-02G-2B3B-A11-33,SHD-02G-2B4B-A11-33,SHD-02G-2B2S-A11-33,SHD-02G-2B3S-A11-33,SHD-02G-2B2A-A11-33,SHD-02G-2B3A-A11-33,SHD-02G-2B11B-A11-33,SHD-02G-2B12B-A11-33,SHD-02G-2B9B-A11-33,SHD-02G-2B60B-A11-33,SHD-02G-2B9A-A11-33,SHD-02G-3C2-D24-33,SHD-02G-3C3-D24-33,SHD-02G-3C4-D24-33,SHD-02G-3C5-D24-33,SHD-02G-3C6-D24-33,SHD-02G-3C9-D24-33,SHD-02G-3C7-D24-33,SHD-02G-3C8-D24-33,SHD-02G-3C10-D24-33,SHD-02G-3C12-D24-33,SHD-02G-2D2-D24-33,SHD-02G-2D3-D24-33,SHD-02G-3C11-D24-33,SHD-02G-3C40-D24-33,SHD-02G-3C60-D24-33,SHD-02G-2D8-D24-33,SHD-02G-2B10A-D24-33,SHD-02G-2B2-D24-33,SHD-02G-2B3-D24-33,SHD-02G-2B8-D24-33,SHD-02G-2B2B-D24-33,SHD-02G-2B3B-D24-33,SHD-02G-2B4B-D24-33,SHD-02G-2B2S-D24-33,SHD-02G-2B3S-D24-33,SHD-02G-2B2A-D24-33,SHD-02G-2B3A-D24-33,SHD-02G-2B11B-D24-33,SHD-02G-2B12B-D24-33,SHD-02G-2B9B-D24-33,SHD-02G-2B60B-D24-33,SHD-02G-2B9A-D24-33,SHD-03G-3C2-D24D-33,SHD-03G-2B3B-D24D-33

2. SWDH 系列

SWDH-04G-3C8-A11D,SWDH-04G-3C2-A22D,SWDH-04G-3C3-A22D,SWDH-04G-3C4-A22DS,SWDH-04G-3C6-A22D,SWDH-04G-3C9-A22DS,SWDH-04G-3C8-A22D,SWDH-04G-3C10-A22DS,SWDH-04G-3C12-A22D,SWDH-04G-2D2-A22D,SWDH-04G-2D3-A22DS,SWDH-04G-3C11-A22D,SWDH-04G-3C40-A22D,SWDH-04G-3C60-A22DS,SWDH-04G-2D8-A22D,SWDH-04G-2B10A-A22D,SWDH-04G-2B2-A22D,SWDH-04G-2B3-A22D,SWDH-04G-2B8-A22DS,SWDH-04G-2B3B-A22D,SWDH-04G-2B4B-A22D,SWDH-04G-2B2S-A22D,SWDH-04G-2B3S-A22D,SWDH-04G-2B2A-A22D,SWDH-04G-2B3A-A22D,SWDH-04G-2B11B-A22D,SWDH-04G-2B12B-A22DS,SWDH-04G-2B60B-A22D,SWDH-04G-2B9A-A22D,SWDH-04G-3C2-A11D,SWDH-04G-3C3-A11D,SWDH-04G-3C4-A11D,SWDH-04G-3C5-A11D,SWDH-04G-3C6-A11D,SWDH-04G-3C9-A11DS,SWDH-04G-3C10-A11D,SWDH-04G-3C12-A11D,SWDH-04G-2D2-A11D,SWDH-04G-2D3-A11DS,SWDH-04G-3C11-A11D,SWDH-04G-3C40-A11D,SWDH-04G-3C60-A11D,SWDH-04G-2D8-A11D,SWDH-04G-2B10A-A11D,SWDH-04G-2B2-A11D,SWDH-04G-2B3-A11D,SWDH-04G-2B8-A11D,SWDH-04G-2B2B-A11D,SWDH-04G-2B3B-A11D,SWDH-04G-2B4B-A11D,SWDH-04G-2B2S-A11D,SWDH-04G-2B3S-A11D,SWDH-04G-2B2A-A11D,SWDH-04G-2B3A-A11D,SWDH-04G-2B11B-A11D,SWDH-04G-2B12B-A11D,SWDH-04G-2B9B-A11D,SWDH-04G-2B60B-A11D,SWDH-04G-2B9A-A11D,SWDH-04G-3C2-D24D,SWDH-04G-3C3-D24D,SWDH-04G-3C4-D24D,SWDH-04G-3C5-D24D,SWDH-04G-3C6-D24D,SWDH-04G-3C9-D24D,SWDH-04G-3C7-D24D,SWDH-04G-3C8-D24D,SWDH-04G-3C10-D24D,SWDH-04G-3C12-D24D,SWDH-04G-2D2-D24D,SWDH-04G-2D3-D24D,SWDH-04G-3C11-D24D,SWDH-04G-3C40-D24D,SWDH-04G-3C60-D24D,SWDH-04G-2D8-D24D,SWDH-04G-2B10A-D24D,SWDH-04G-2B2-D24D,SWDH-04G-2B3-D24D,SWDH-04G-2B8-D24DS,SWDH-04G-2B3B-D24D,SWDH-04G-2B4B-D24DS,SWDH-04G-2B2S-D24D,SWDH-04G-2B3S-D24D,SWDH-04G-2B2A-D24D,SWDH-04G-2B3A-D24D,SWDH-04G-2B11B-D24D,SWDH-04G-2B12B-D24D,SWDH-04G-2B9B-D24D,SWDH-04G-2B60B-D24D,SWDH-04G-2B9A-D24D

3. WDH 系列

WDH-04G-3C5-A22D,WDH-04G-3C7-A22D,WDH-04G-3C12-A22D,WDH-04G-2D8-A22D,WDH-04G-2B2B-A22D,WDH-04G-3C7-A11D,WDH-04G-3C11-A11D,WDH-04G-2B2B-D24D

4. DMT 系列

DMT-03-3C2,DMT-03-3C3,DMT-03-3C4,DMT-03-3C6,DMT-03-3D2,DMT-03-3D3,DMT-03-3D4,DMT-03-3D6,DMT-04-3C2,DMT-04-3C3,DMT-04-3C4,DMT-04-3C6,DMT-04-3D2,DMT-04-3D3,DMT-04-3D4,DMT-04-3D6,DMT-06-3C2,DMT-06-3C3,DMT-06-3C4,DMT-06-3C6,DMT-06-3D2,DMT-06-3D3,DMT-06-3D4,DMT-06-3D6

5. DMG 系列

DMG-02-3C2,DMG-02-3C3,DMG-02-3C4,DMG-02-3C6,DMG-02-3D2,DMG-02-3D3,DMG-02-3D4,DMG-02-3D6,DMG-03-3C2,DMG-03-3C3,DMG-03-3C4,DMG-03-3C6,DMG-03-3D2,DMG-03-3D3,DMG-03-3D4,DMG-03-3D6

6. MTC 系列

MTC-02-W-O,MTC-02-A-O,MTC-02-B-O,MTC-02-W-I,MTC-02-A-I,MTC-02-B-I,MTC-03-W-O,MTC-03-A-O,MTC-03-B-O,MTC-03-W-I,MTC-03-A-I,MTC-03-B-I

7. MGV 系列

MGV-02-P-0,MGV-02-A-0,MGV-02-B-0,MGV-02-P-1,MGV-02-A-1,MGV-02-B-1,MGV-02-P-2,MGV-02-A-2,MGV-02-B-2,MGV-02-P-3,MGV-02-A-3,MGV-02-B-3,MGV-03-P-0,MGV-03-A-0,MGV-03-B-0,MGV-03-P-1,MGV-03-A-1,MGV-03-B-1,MGV-03-P-2,MGV-03-A-2,MGV-03-B-2,MGV-03-P-3,MGV-03-A-3,MGV-03-B-3

8. CCV 系列

CCV-04,CCV-08,CCV-16,CCV-20,CCV-24

9. CR 系列（CRD/CRV/CRP）

CRD-02,CRV-04-M,CRP-10

10. CH 系列（CHE/CHS/CHB）

CHE-06,CHS-12,CHB-24

11. CP 系列（CPD/CPC）

CPD-04,CPD-08,CPD-16,CPC-04,CPC-08,CPC-16

12. CST/CCS/CTC/CSV 系列

CST-01,CCS-02,CTC-04,CTC-08,CTC-24,CSV-02,CSV-04,CSV-08,CSV-02-431N,CSV-15,CSV-20

13. JCS/MJCS/JCD 系列

JCS-02N,JCS-02NL,JCS-02NLL,MJCS-02BL,MJCS-02PL,JCD-02S,MJCS-02AL,MJCS-03ALL,MJCS-03BL,MJCS-03PLL,MJCS-02W,MJCS-03WLL

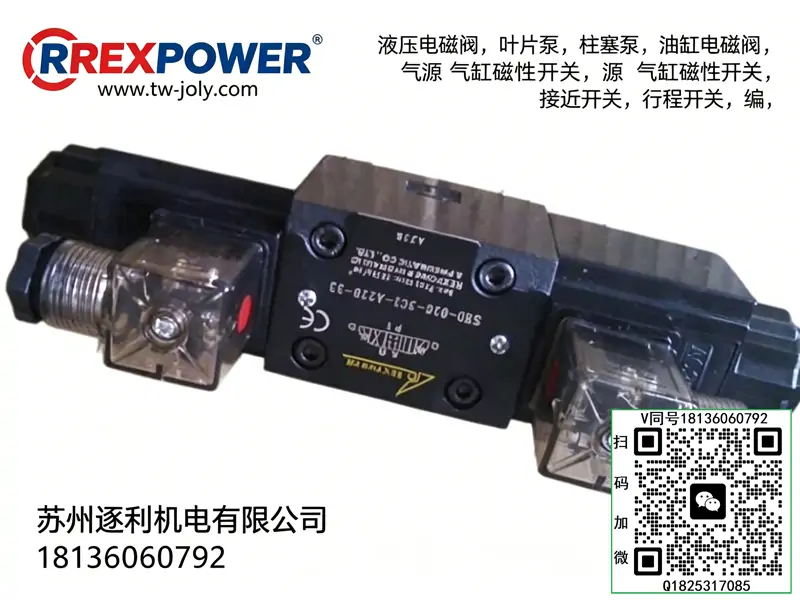

SHD-02G-2B3 电磁换向阀（无品牌版）

SHD-02G-2B3 是6 通径（02）二位五通单电磁铁弹簧复位方向阀，属于高压湿式电磁换向阀，用于控制液压执行元件启停与换向。

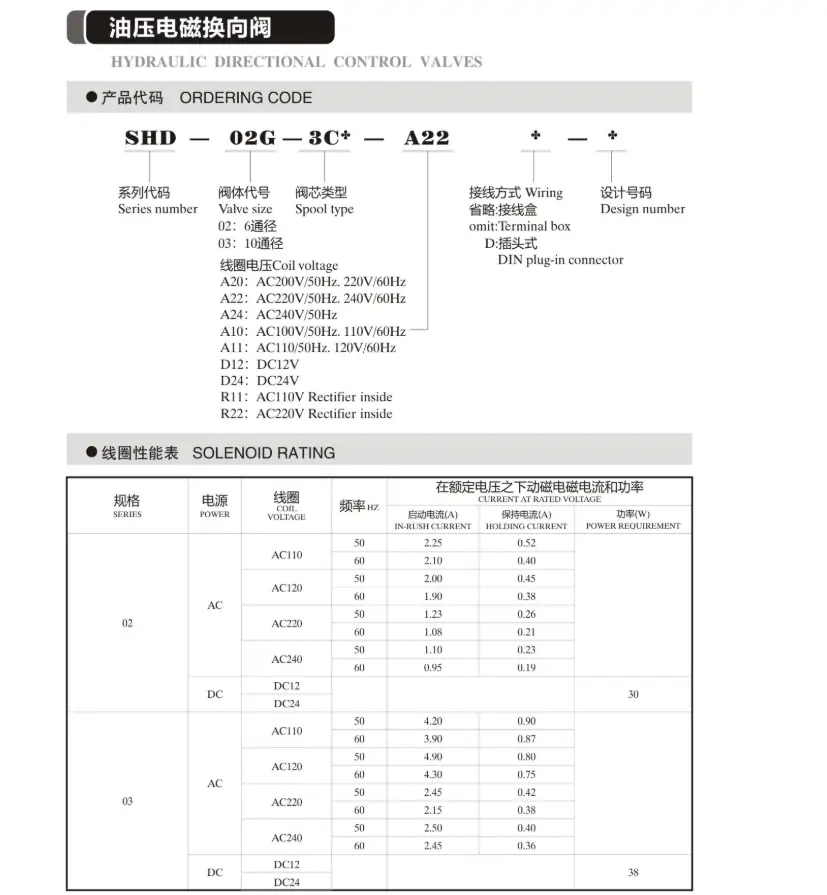

一、型号释义（SHD-02G-2B3）

• SHD：系列代号，湿式电磁换向阀
• 02：通径规格，6mm（对应 ISO 4401-02 标准安装）
• G：安装形式，板式安装
• 2：二位（阀芯 2 个工作位置）
• B3：阀芯机能，2B3 型（P→A、B→T；通电 P→B、A→T）

二、核心参数（标准工况）

• 结构形式：二位五通、单电磁铁弹簧复位、湿式电磁铁
• 额定压力：31.5 MPa（315 bar）
• 最高压力：35 MPa（350 bar）
• 额定流量：40 L/min（Δp≤0.5 MPa）
• 压力损失：≤0.3 MPa（30 L/min）
• 内泄漏：≤0.1 L/min（31.5 MPa）
• 工作温度：-20～80℃（液压油）
• 介质粘度：10～100 mm²/s
• 电磁铁：湿式、可连续通电、绝缘等级 F、防护 IP65
• 线圈电压：DC 12V/24V；AC 110V/220V（可选）
• 连接方式：板式（4 个 M5 安装孔）
• 油口规格：P/A/B/T 均为 G1/4”
• 重量：约 1.8 kg

三、结构与工作原理

1. 阀体：高强度铸铁，5 腔流道，低压降设计；内置湿式电磁铁腔，油液冷却线圈、散热好、寿命长。
2. 阀芯：淬火合金钢、表面硬铬，2B3 机能；常态弹簧复位，电磁铁通电电磁力推动阀芯换向。
3. 弹簧：高疲劳复位弹簧，保证断电自动回位、动作可靠。
4. 电磁铁：湿式结构，线圈浸油散热、可长期通电；手动应急按钮（标准配置），断电可手动换向。
5. 密封：氟橡胶 O 形圈 + 耐磨环，高压密封好、泄漏小。
6. 2B3 机能工作逻辑：

• 断电（常态）：弹簧复位 → P→A、B→T → 油缸伸出 / 马达正转。
• 通电（换向）：电磁力推阀芯 → P→B、A→T → 油缸缩回 / 马达反转。

四、性能特点

• 高压耐用：31.5MPa 额定、湿式电磁铁，抗冲击、寿命长。
• 低噪低耗：流道优化、压力损失小，节能、发热低。
• 可靠复位：强力复位弹簧，断电自动回位、无卡滞。
• 手动应急：带手动按钮，断电可应急换向、安全可靠。
• IP65 防护：线圈防水防尘，适配恶劣工况。

五、安装与使用

• 安装：板式安装，任意方向；避免剧烈振动。
• 油口：P = 进油、A/B = 工作油口、T = 回油（接油箱）。
• 驱动：DC 24V（常用），线圈电流≤1.2A；AC 220V≤0.5A。
• 过滤：吸油≥100μm、回油≥20μm，防卡阀。
• 维护：定期检查线圈温升（≤80K）；每 3000 小时查油封、清洁阀芯。

六、典型应用

• 液压站、中小型工程机械（叉车、装载机）
• 机床、注塑机、自动化设备执行元件换向
• 农机、冶金、船舶液压系统方向控制

七、同系列扩展（SHD-02G-*）

• 2B2：P→A、B/T 封闭；通电 P→B、A/T 封闭
• 2B3：本型号（P→A、B→T；通电 P→B、A→T）
• 2B8：P/A/B/T 全封闭；通电 P→B、A→T
• 3C2/3C3/3C4：三位四通（中位机能不同）
