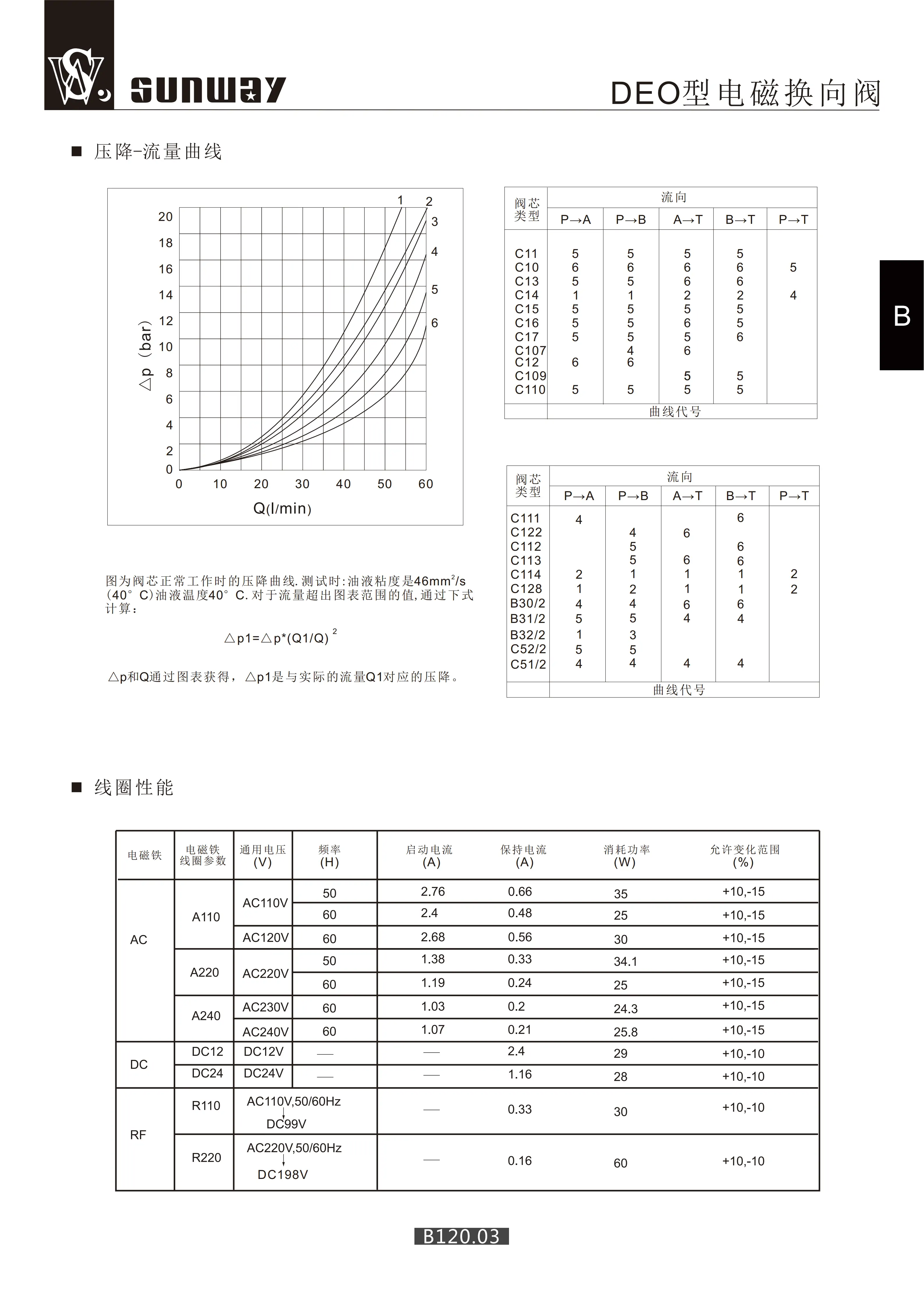

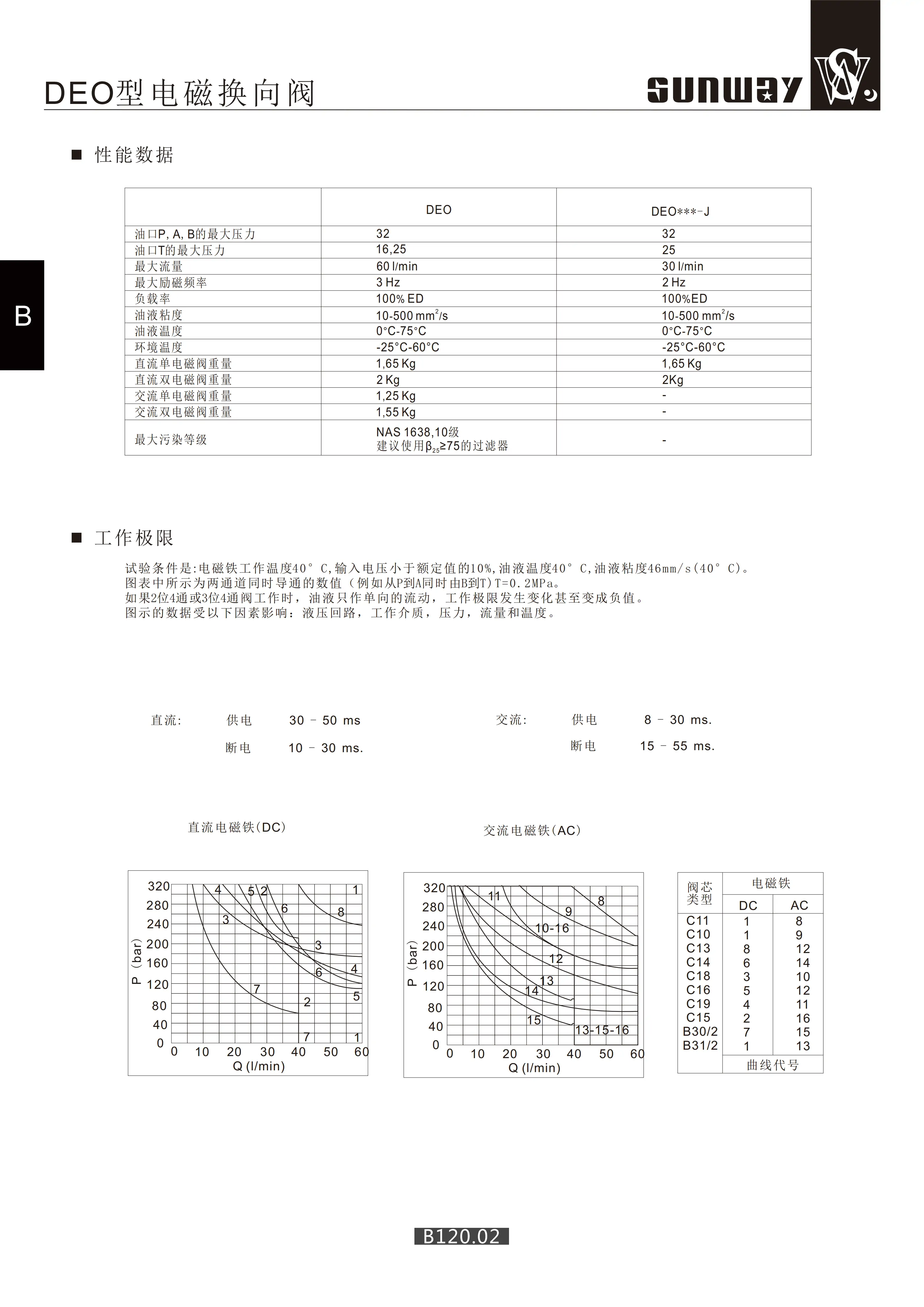

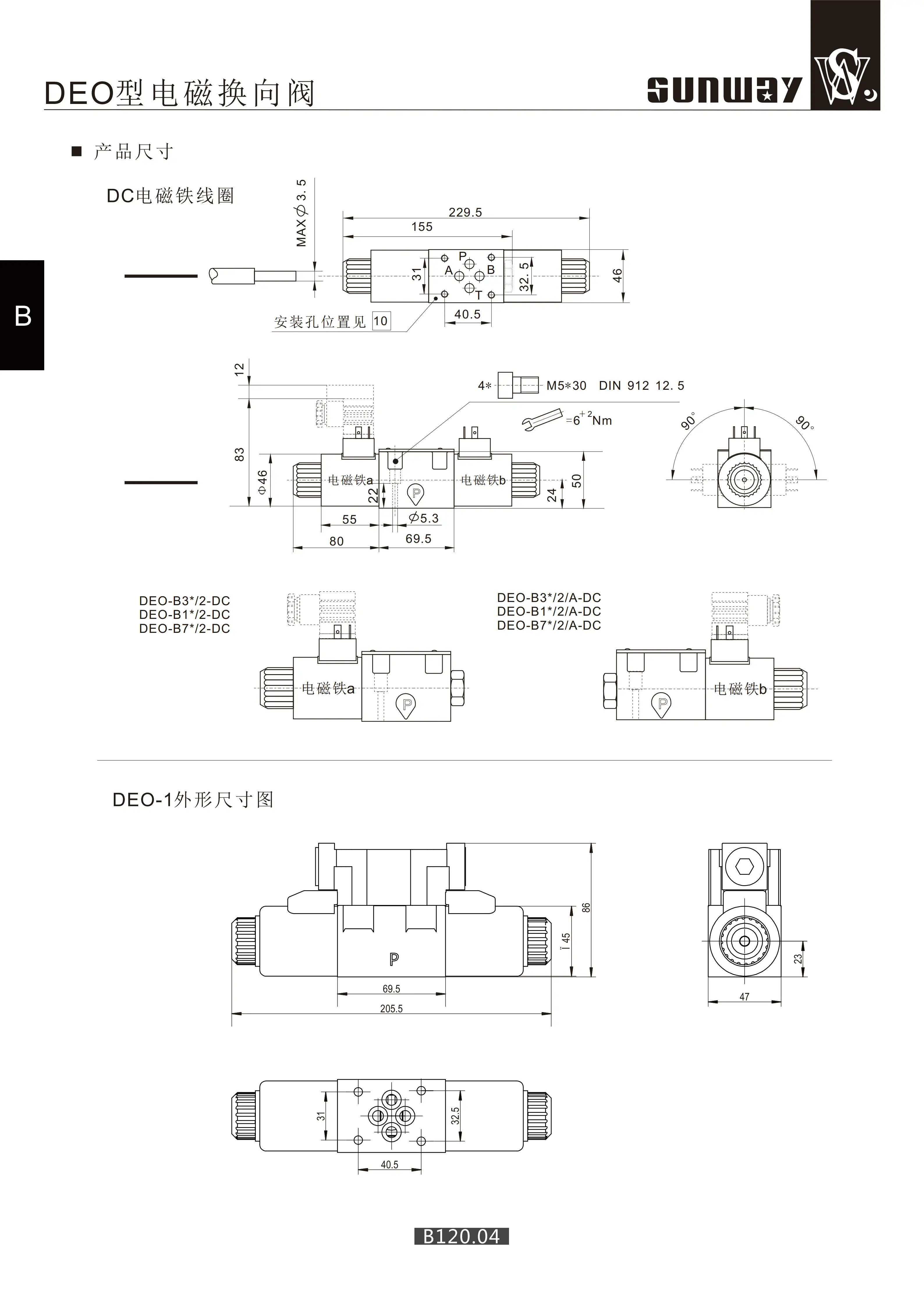

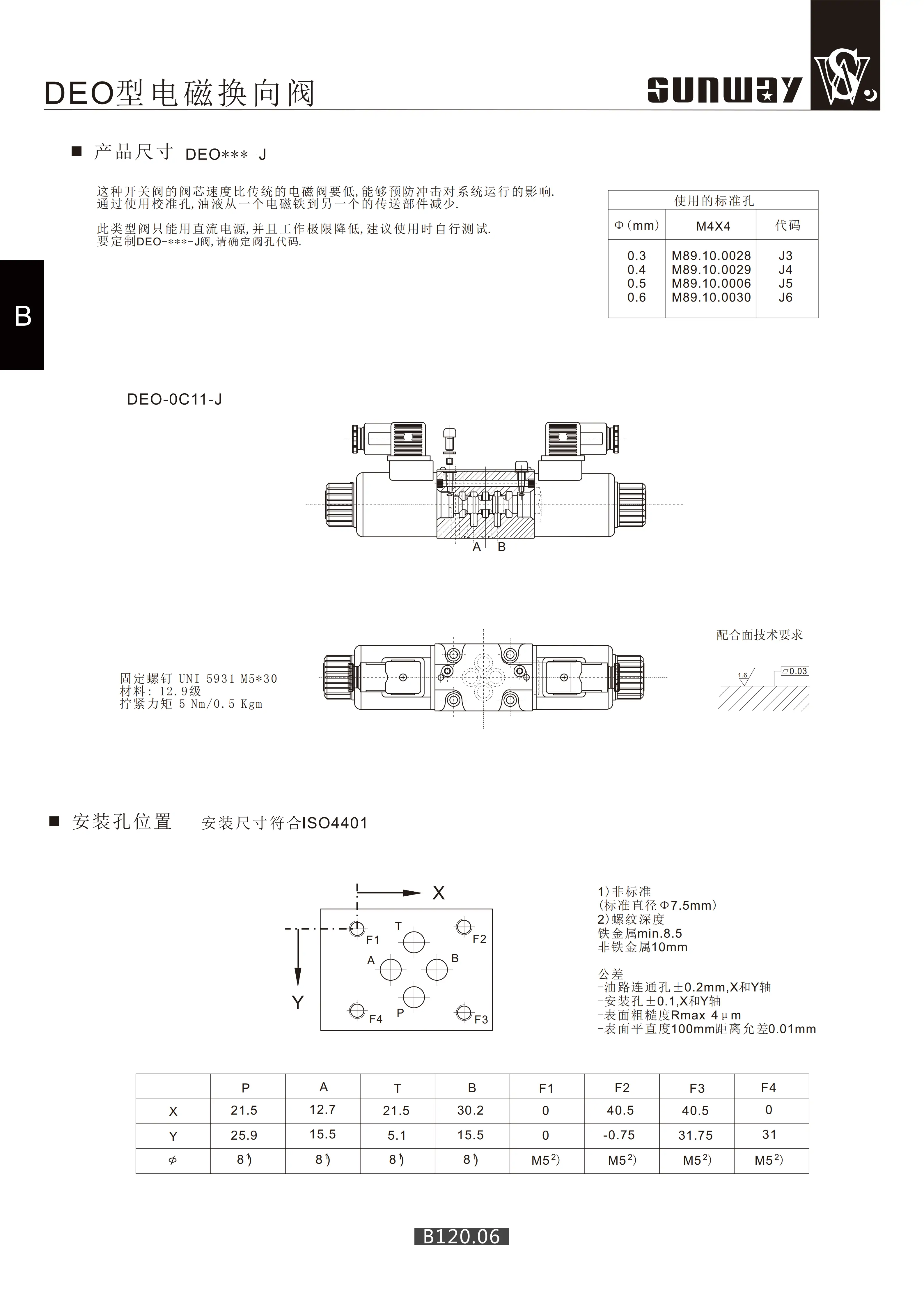

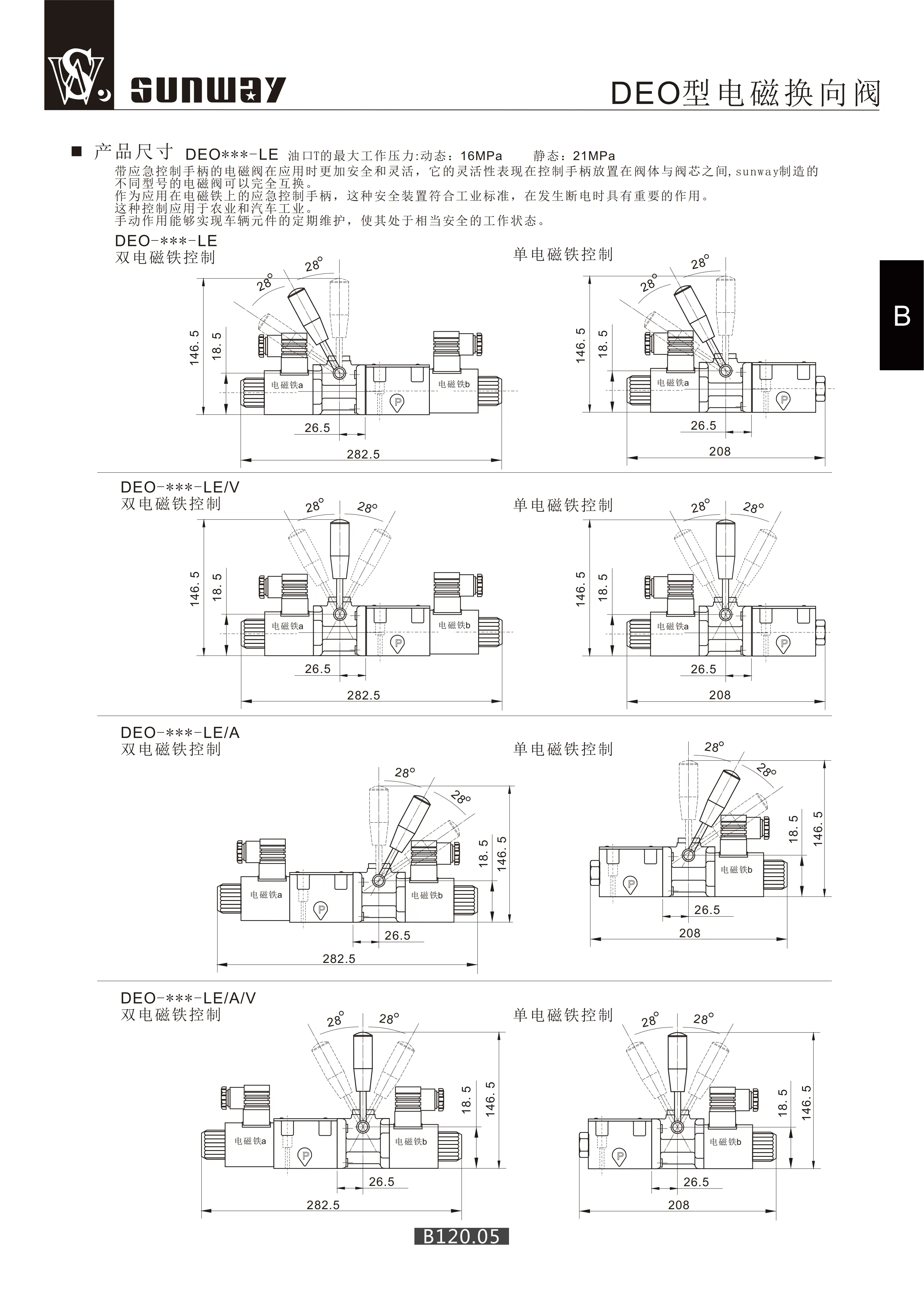

DEO-0B1/2A-24DC

DEO-0B31/2-24DC

DEO-0C10-24DC

DEO-0C11-24DC

DEO-0C13-24DC

DEO-0C14-24DC

DEO-0C15-24DC

DEO-0C16-24DC

DEO-0C51/2-24DC

DEO-0C51/2-24DC

DFO-1C10-24DC

DFO-1C10-24DC HY

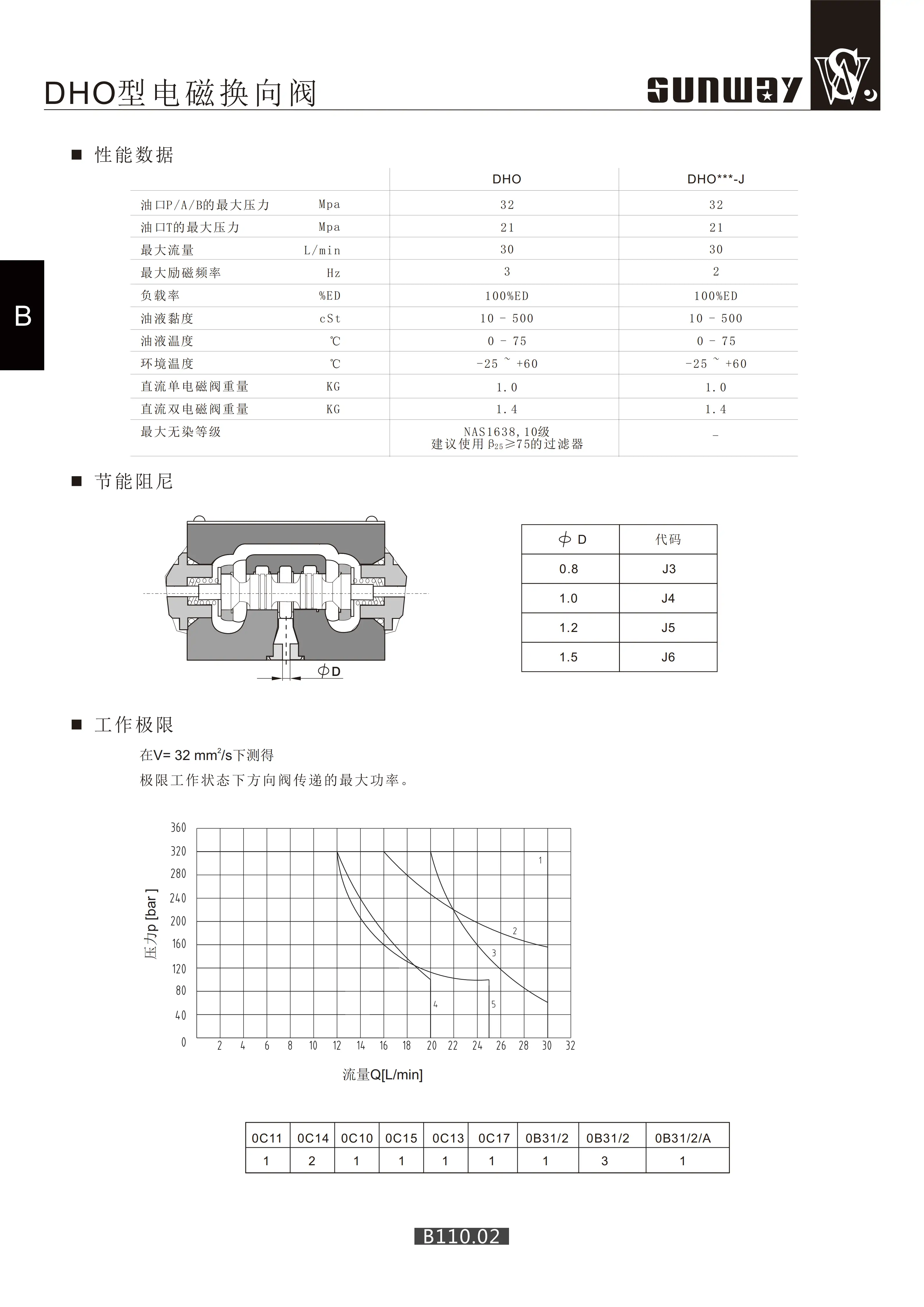

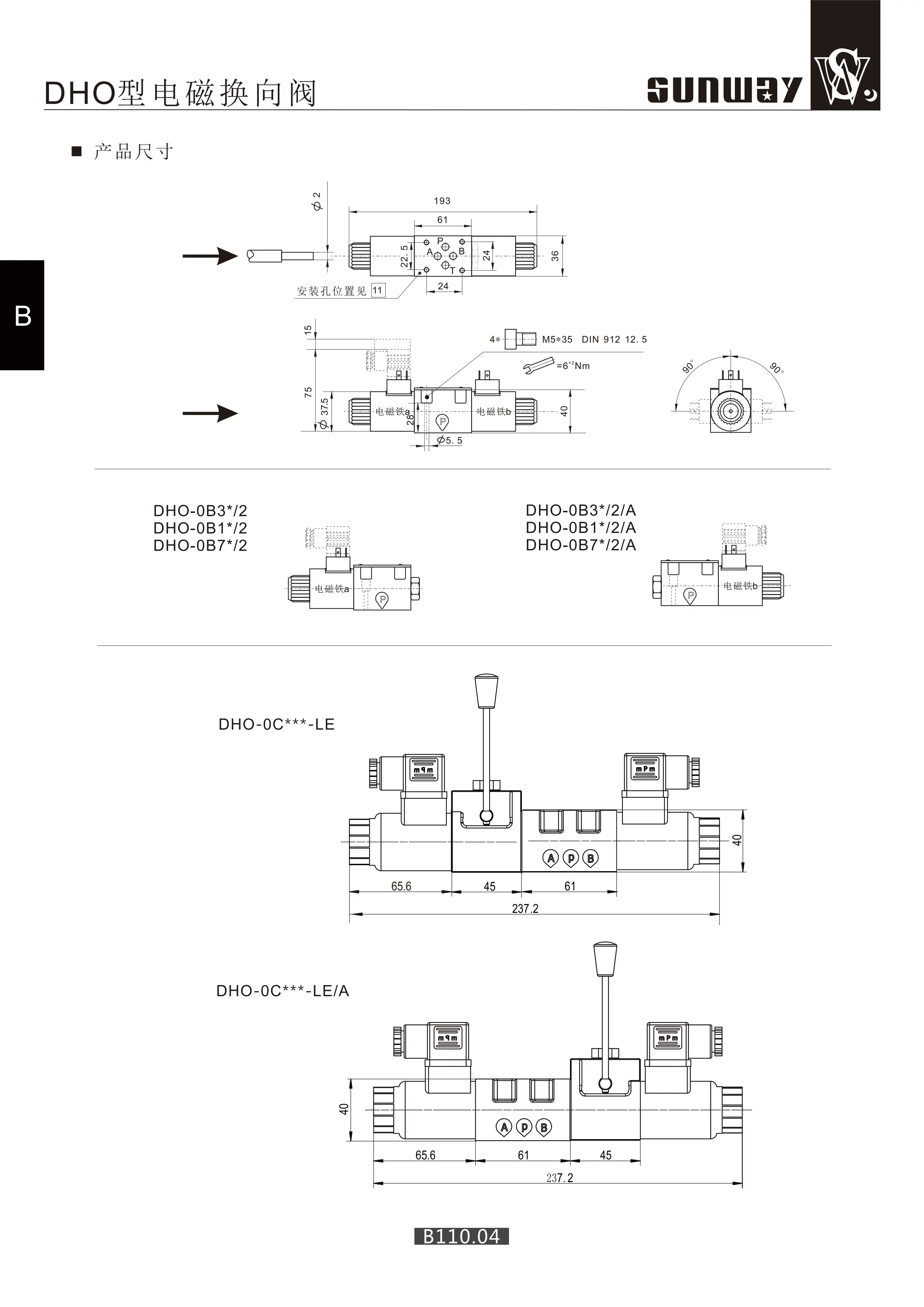

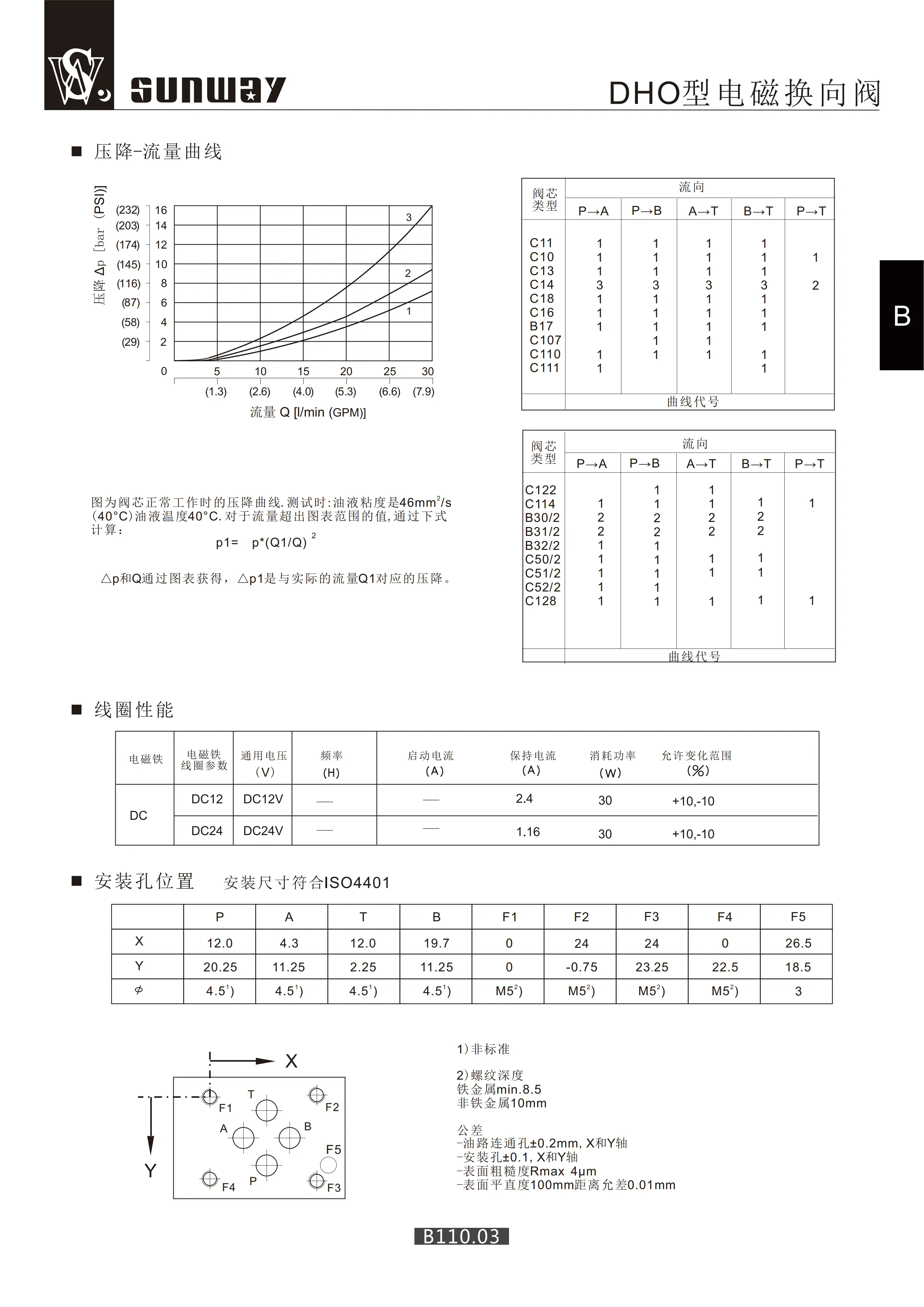

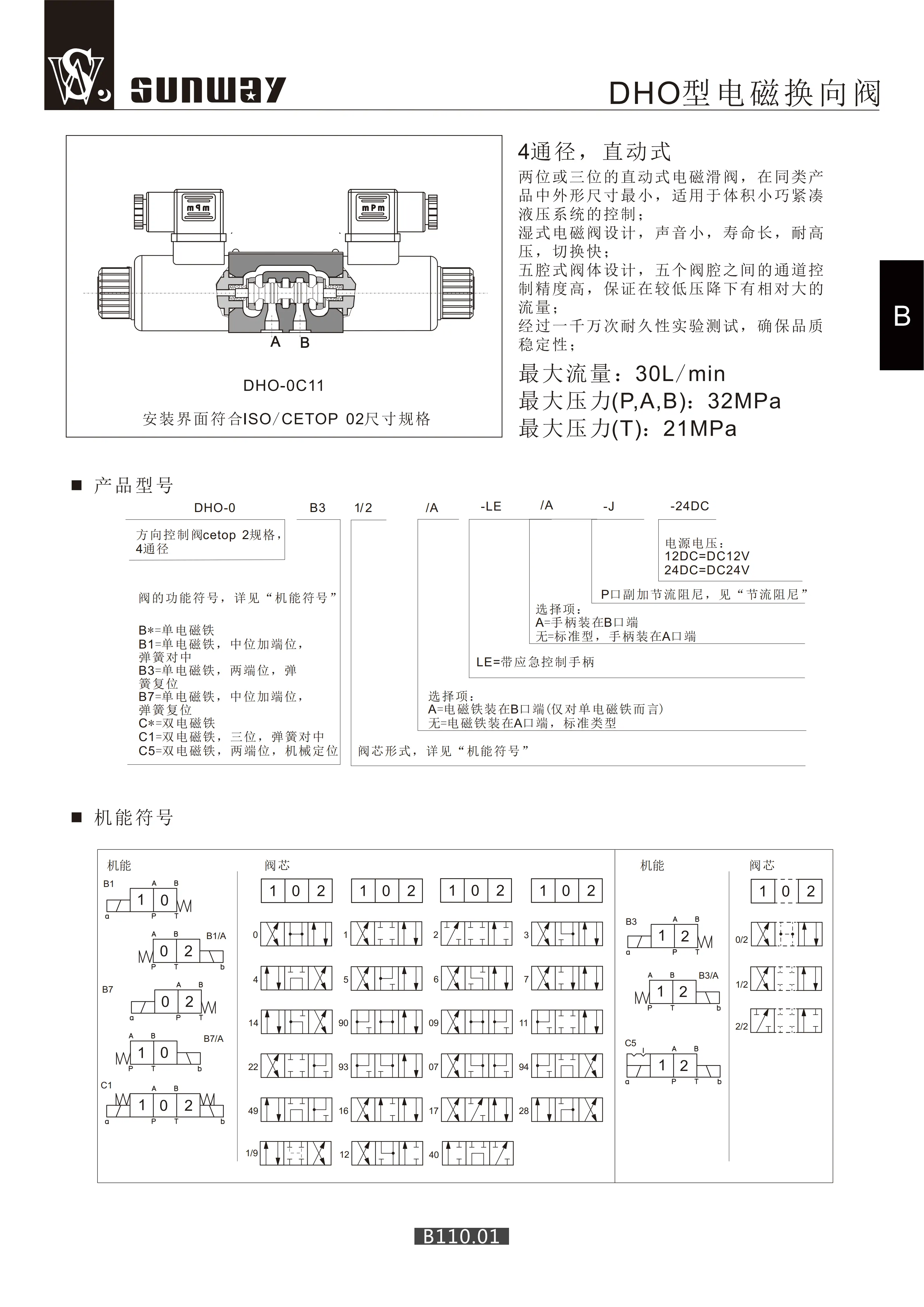

DHO-0B31/2-* 12V/24V线圈

DHO-0C11-* 12V/24V线圈

DHO-0C13-* 12V/24V线圈

DHO-0C14-* 12V/24V线圈

DLKZOR-TEB-SN-NP-140

SPRM6-A-0B1-S5/24

SPRM6-A-0C1-S3/24

SWRPEH10-C4B-100L-G24/A1

MPCV-03-W 是03 通径（DN10）叠加式双向液控单向阀，属液压方向控制元件，核心用于双向保压、锁紧与液控反向导通，广泛适配中高压模块化液压站。

一、型号释义

• MPCV：叠加式液控单向阀（Multi-Pressure Controlled Check Valve）
• 03：通径规格 DN10（NG10/CETOP5），适配 03 系列叠加阀安装面
• W：双向液控（A、B 口均可被控制开启），外泄式控制腔

二、核心技术参数（标准型）

三、结构与工作原理

1. 主要结构

• 阀体：高强度铸铁，集成 A/B 主油路、K 控制口、外泄口
• 主阀芯：双向锥面阀芯，研磨硬密封，配复位弹簧
• 先导机构：内置液控顶杆，作用于主阀芯锥面
• 密封件：NBR 丁腈橡胶（氟橡胶可选，适配磷酸酯油液）

2. 工作原理（双向保压 + 液控开启）

1. 正向流通（A→B 或 B→A） 无控制压力时，压力油顶开对应侧单向阀芯，无节流自由通过，等效普通单向阀。
2. 反向锁止（保压状态） 无 K 口控制压力，锥面阀芯在弹簧与反向油压作用下紧密密封，油液无法反向流动，实现长期保压、负载锁紧（如油缸停止、夹具保压）。
3. 液控开启（反向导通） K 口通入 ≥0.8 MPa 控制油，先导顶杆推开双向主阀芯，A、B 口双向导通，可实现油缸回缩、负载释放等动作；W 型为外泄式，控制油独立回油箱，避免背压影响阀芯动作。

四、性能特点

• ✅ 双向保压：A、B 口均可单向锁止，适用于双作用油缸双向锁紧回路。
• ✅ 锥面硬密封：保压性能优异，内泄极小，长时间保压无明显压降。
• ✅ 叠加式安装：无需单独管路，直接叠装在换向阀与油缸之间，节省空间、减少泄漏点。
• ✅ 外泄式控制：控制油独立回油，不受系统背压干扰，开启灵敏可靠。
• ✅ 高压适配：最高 25 MPa 工作压力，适配中高压液压系统。

五、选型要点

1. 通径匹配：03 通径（DN10），流量 ≤80 L/min，适配标准 03 系列阀块。
2. 功能选择：W 型：双向液控，双作用油缸双向锁紧 / 释放A 型：仅 A 口液控，单向锁紧回路B 型：仅 B 口液控，单向锁紧回路
3. 控制压力：确保 K 口压力 ≥0.8 MPa，重载工况建议 ≥1.5 MPa。
4. 介质适配：普通液压油用 NBR 密封；磷酸酯介质需定制氟橡胶密封。

六、常见故障与排除

七、典型应用

• 工程机械：油缸升降锁紧、支腿保压回路
• 机床设备：液压夹具夹紧保压、工作台锁紧
• 自动化设备：双作用气缸 / 油缸双向锁定、间歇保压系统
• 液压站：中高压模块化系统的方向与保压控制
