24BO1 是二位四通、湿式电磁换向阀，常与溢流阀 Y 配合组成电磁溢流阀，用于系统调压、卸荷与换向控制。

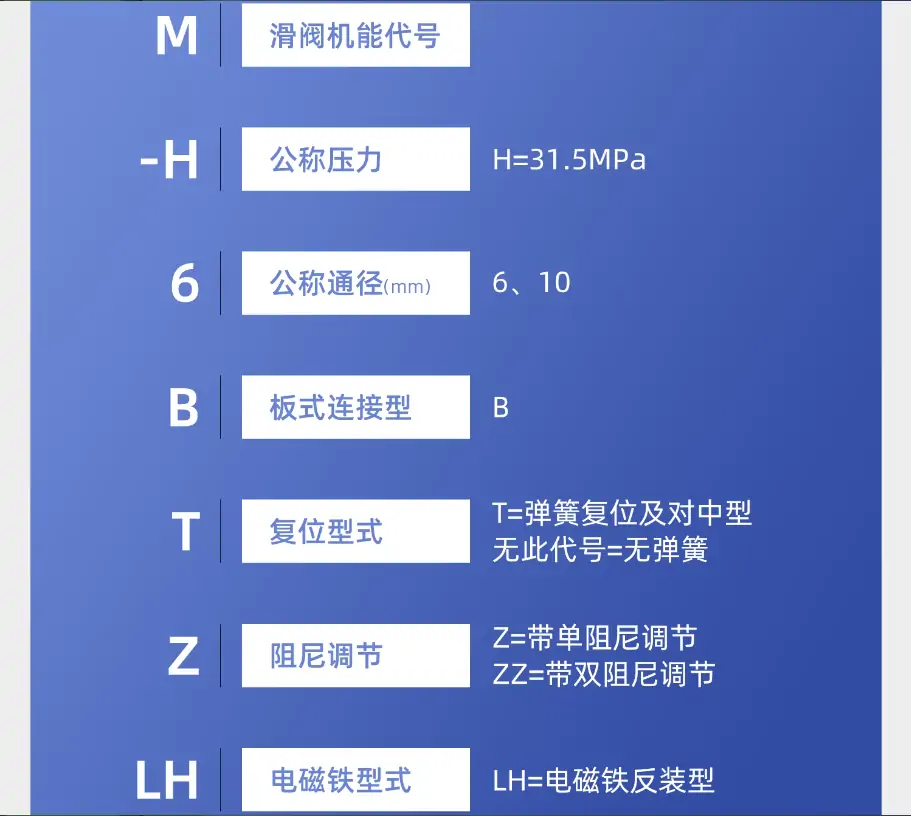

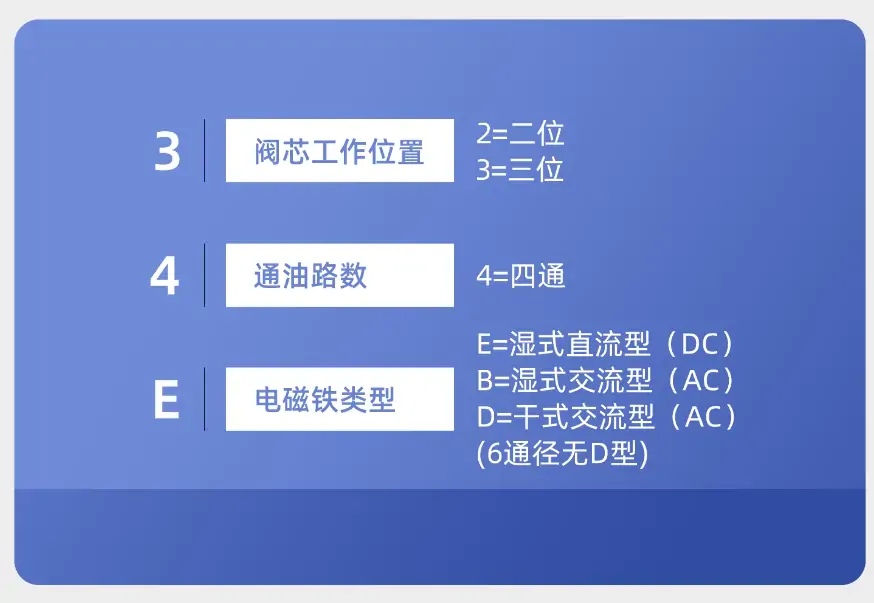

一、型号含义

• 2：二位
• 4：四通（P、T、A、B 四个主油口）
• B：湿式直流电磁铁驱动

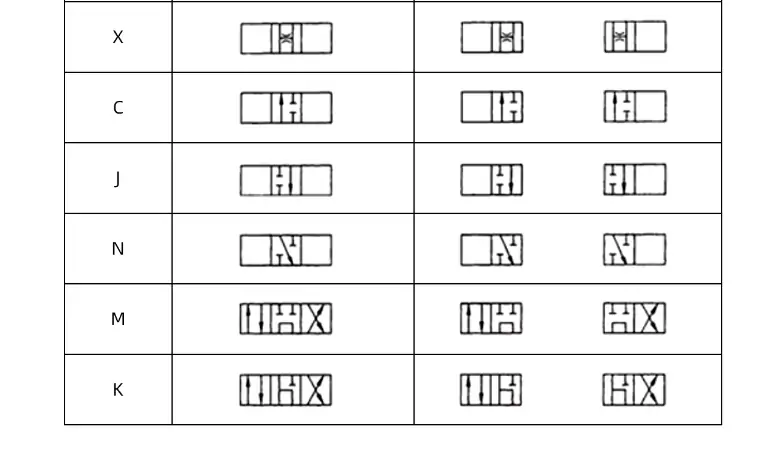

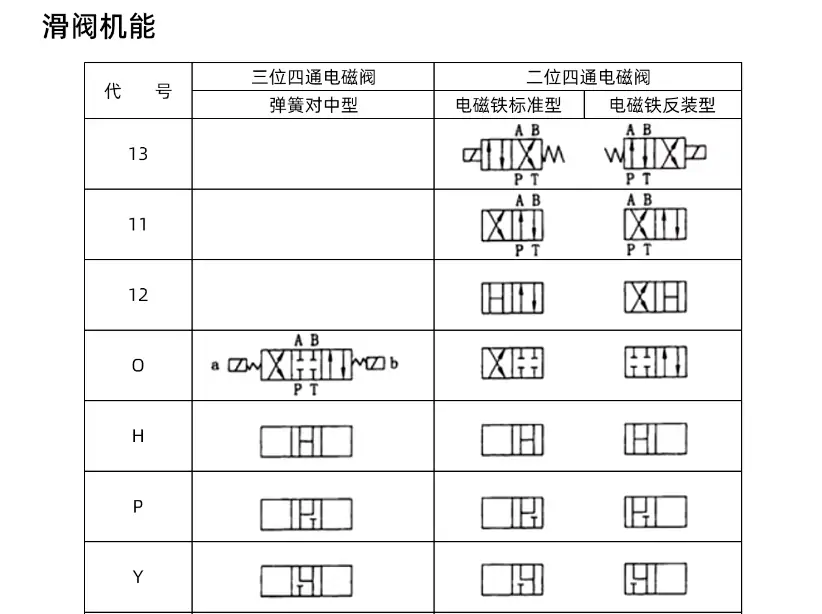

• O：中位机能为 O 型
• 1：设计系列/连接规格代号

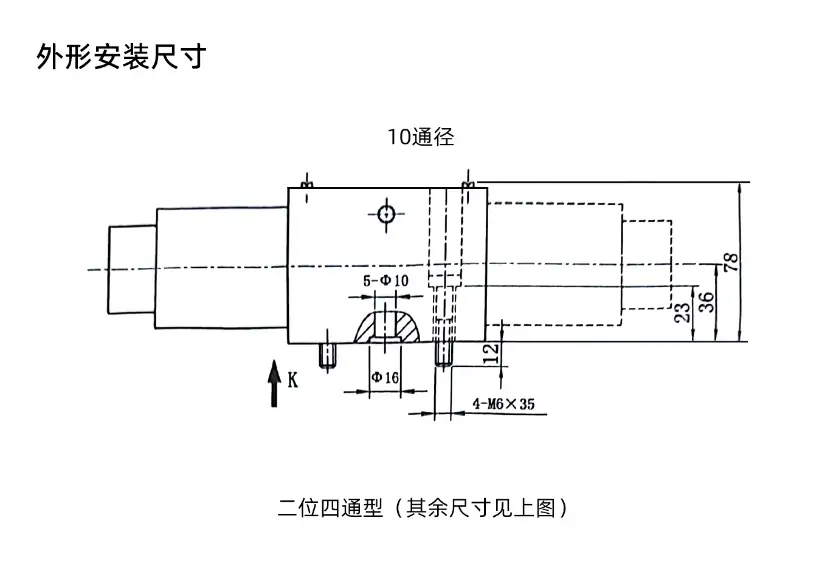

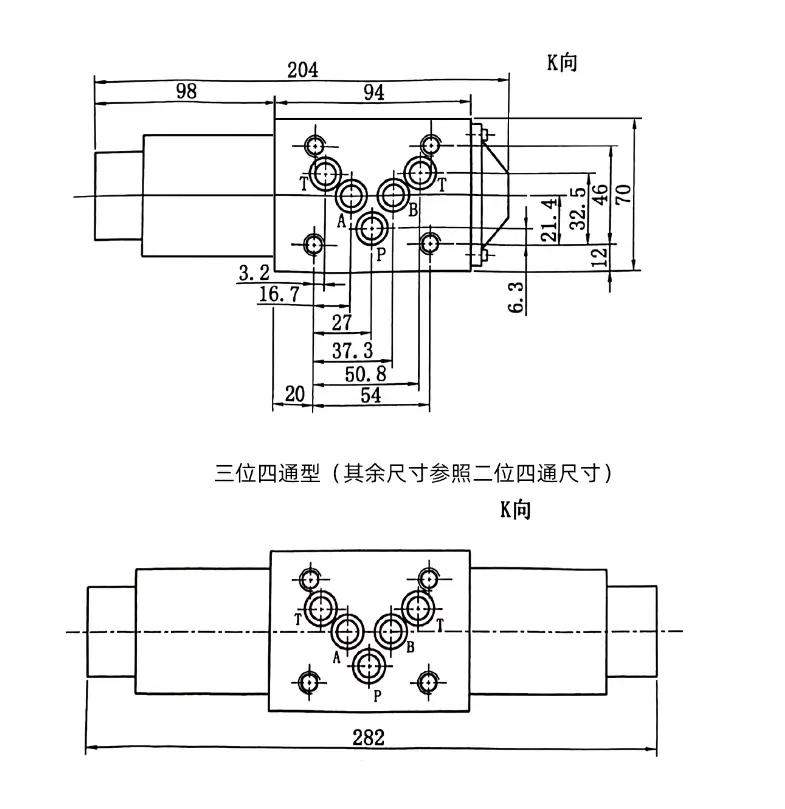

二、结构组成

1. 阀体
2. 板式连接结构，开有压力口 P、回油口 T、工作口 A/B，底部可直接叠加安装溢流阀 Y。
3. 阀芯
4. 滑阀结构，在阀体内做轴向移动，切换油路通断。
5. 电磁铁
6. 单电磁铁结构，湿式直流型，通电吸合推动阀芯换向。
7. 复位弹簧
8. 电磁铁断电时，将阀芯复位至原始位置。
9. 推杆与密封件
10. 传递电磁力，隔离油腔与线圈，保证密封无外泄漏。

三、工作原理

• 电磁铁断电
• 阀芯在弹簧作用下处于原始位置，P、A、B、T 按 O 型机能封闭或按阀设计通路导通。
• 配合溢流阀 Y 时，系统可正常建立压力，由溢流阀设定工作压力。
• 电磁铁通电
• 电磁力推动阀芯移动，切换油路。
• 用于卸荷工况时，可使溢流阀遥控口通回油，实现系统无压卸荷。

四、与 Y 型溢流阀组合使用（电磁溢流阀）

24BO1 + Y 溢流阀 = 常用电磁溢流阀单元：

1. 电磁铁断电：系统按 Y 溢流阀调定值正常工作、稳压溢流。
2. 电磁铁通电：24BO1 换向，打开溢流阀遥控口，系统压力卸荷，泵空载运行。
3. 可实现自动启停压力、安全保护、间歇工作等功能。

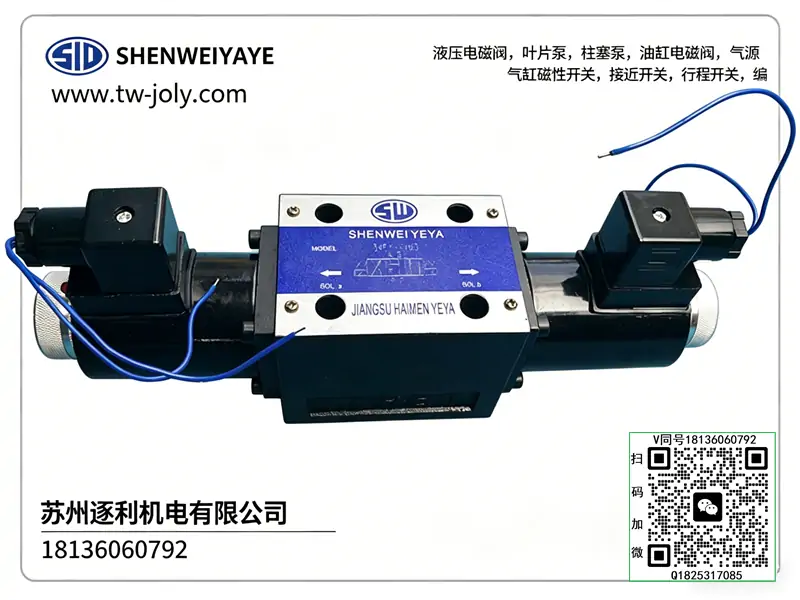

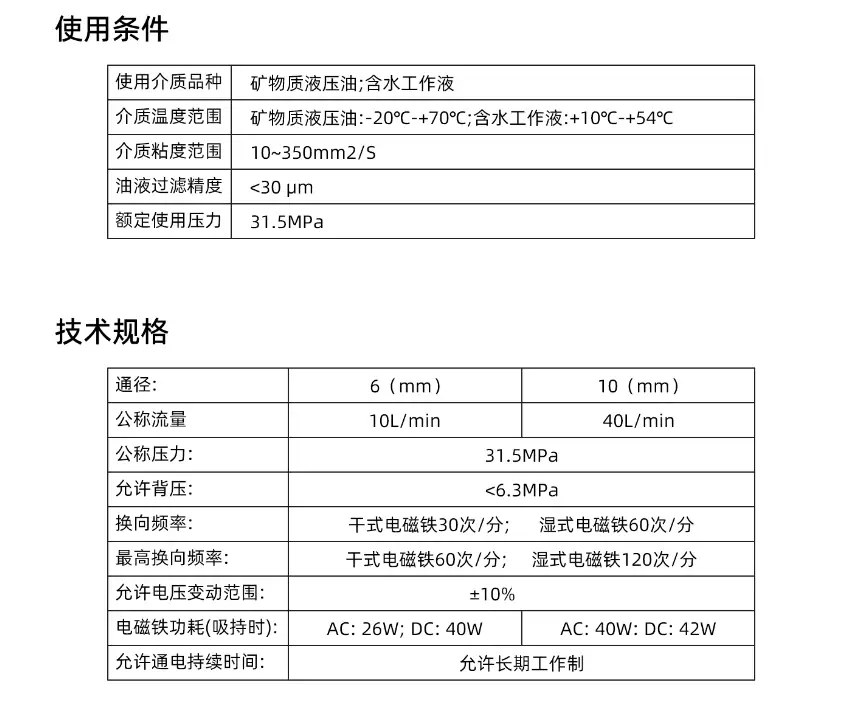

五、通用技术参数

• 通径规格：多为 6、10 系列
• 额定压力：≤31.5 MPa
• 适用电压：DC24V 为主
• 介质：矿物液压油
• 温度：-20℃～+80℃
• 连接形式：板式叠加连接

六、特点

• 结构紧凑，电磁阀+溢流阀一体集成
• 动作可靠，噪音低，适合中高压系统
• 可远程电控卸荷，节能效果明显
• 常用于液压站自动控制、机床、工程机械压力回路
