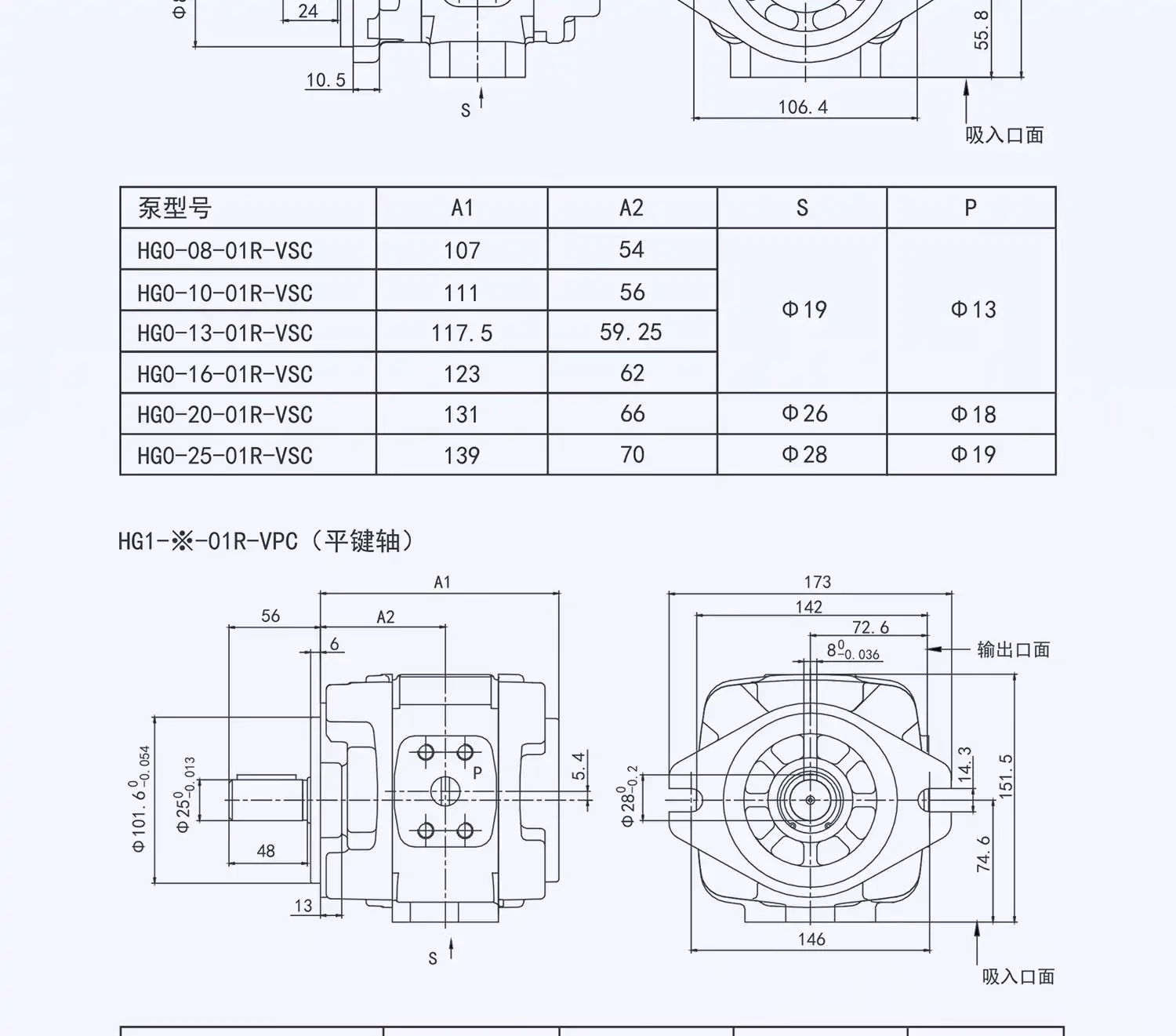

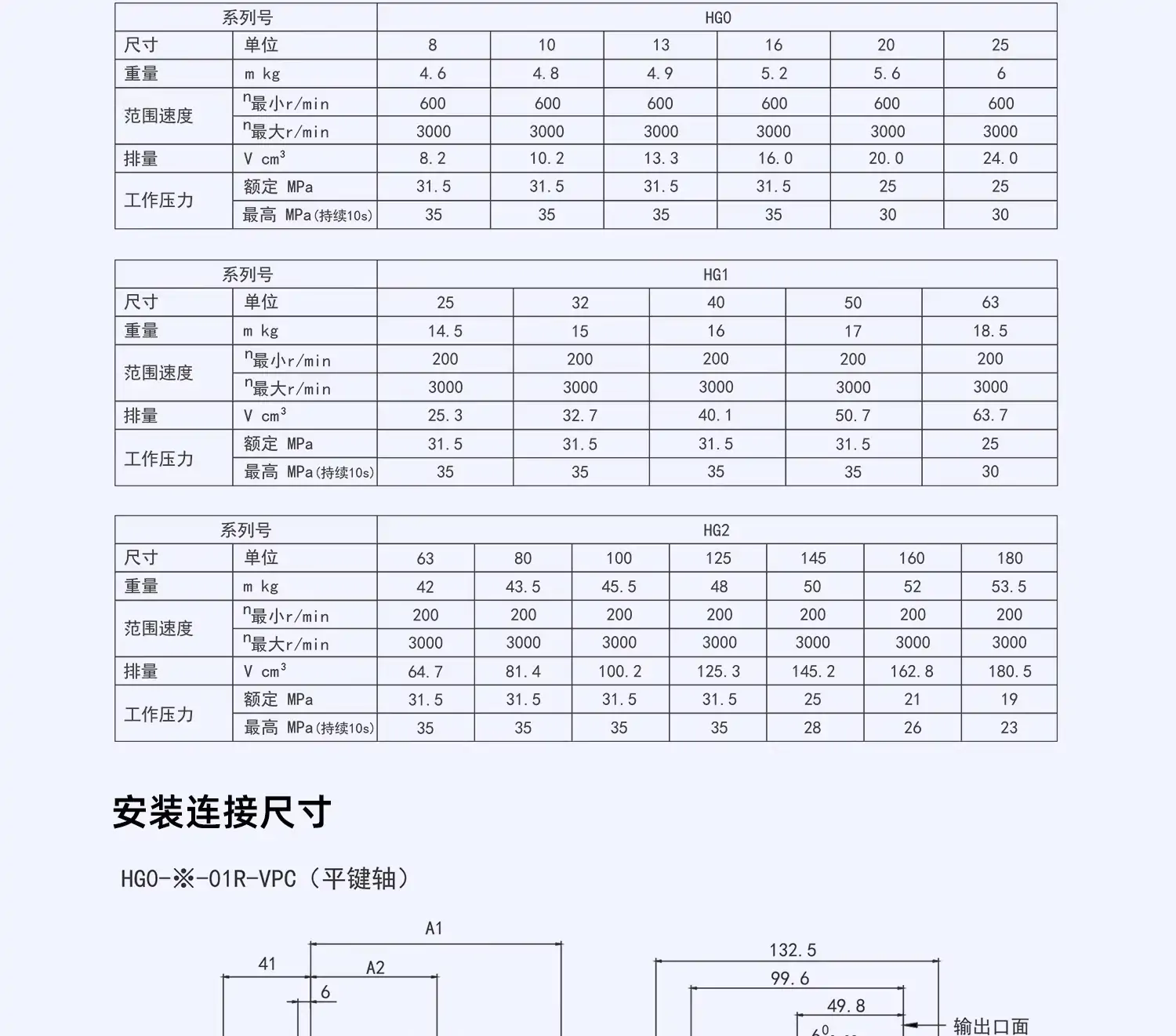

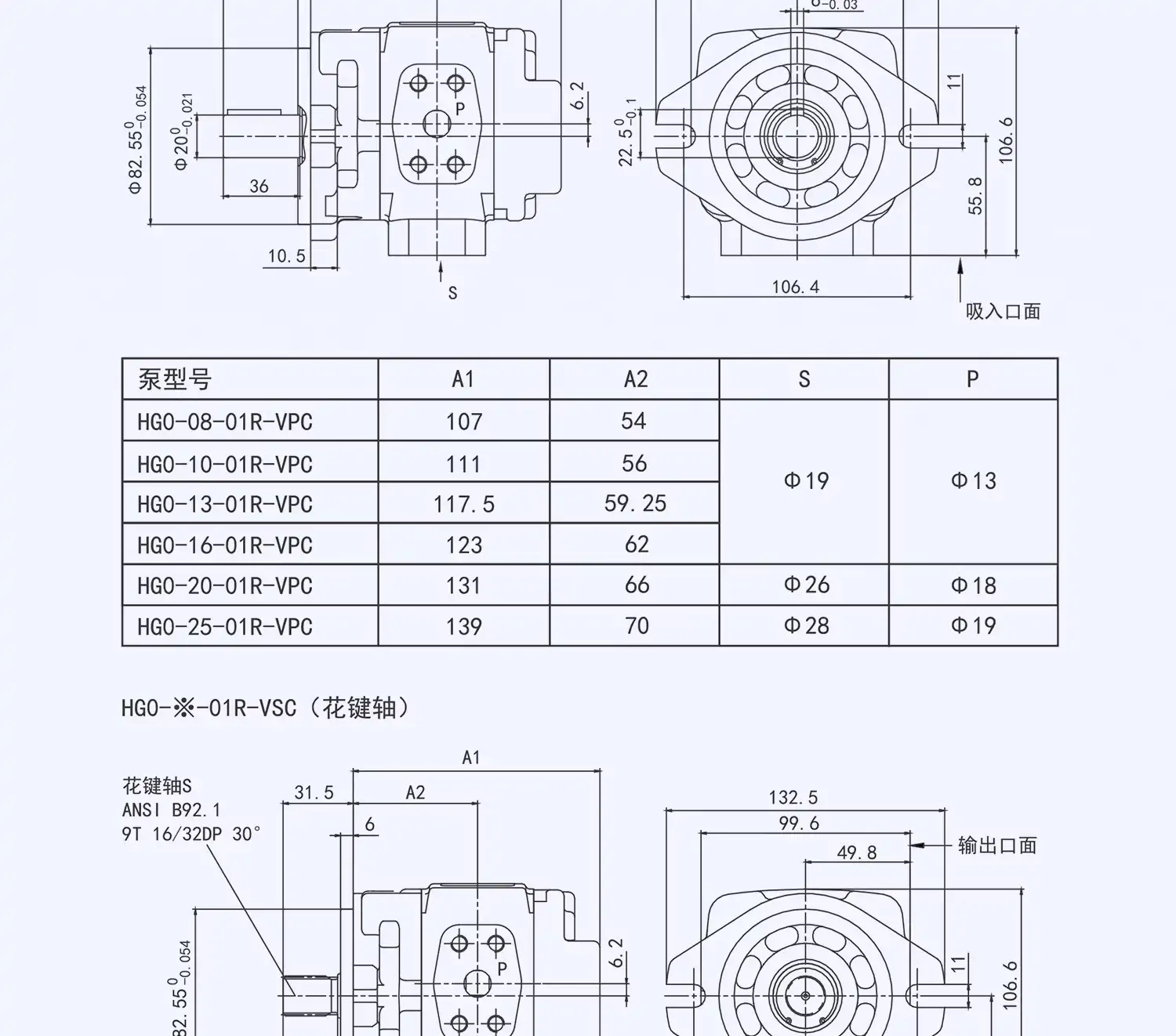

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-13-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC

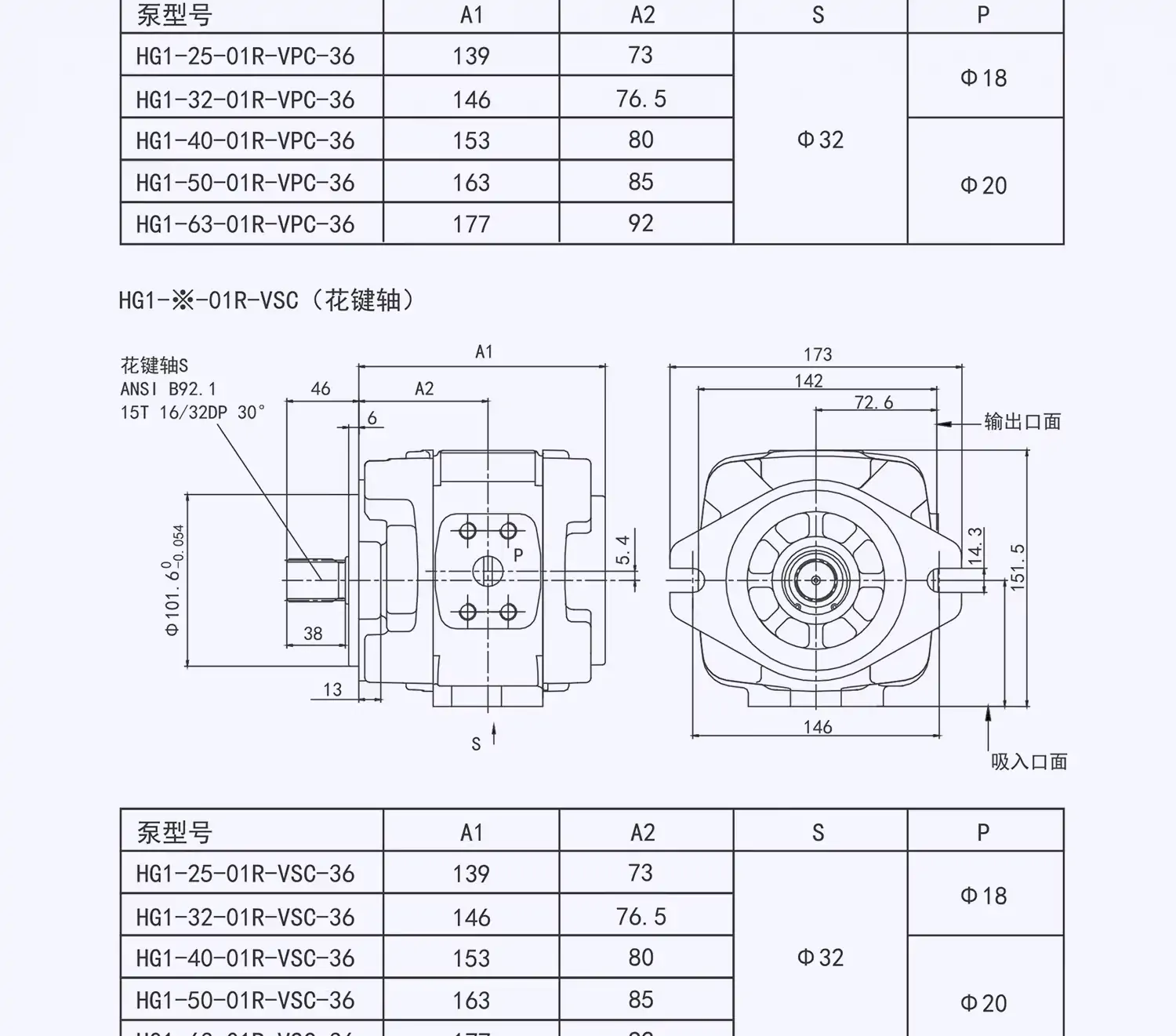

HG1-25-01R-VPC，HG1-32-01R-VPC，HG1-40-01R-VPC，HG1-50-01R-VPC，HG1-63-01R-VPC，HG1-80-01R-VPC

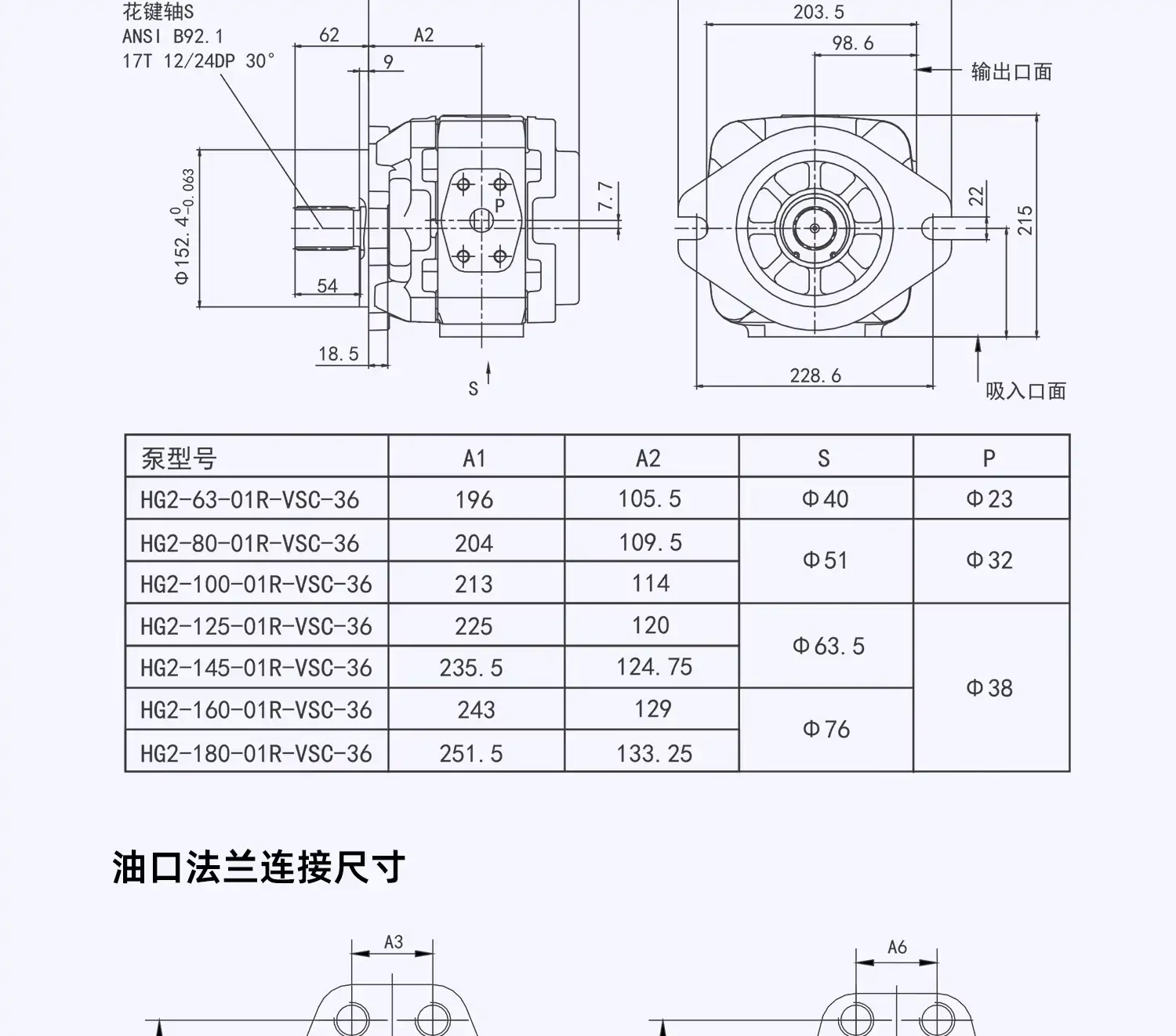

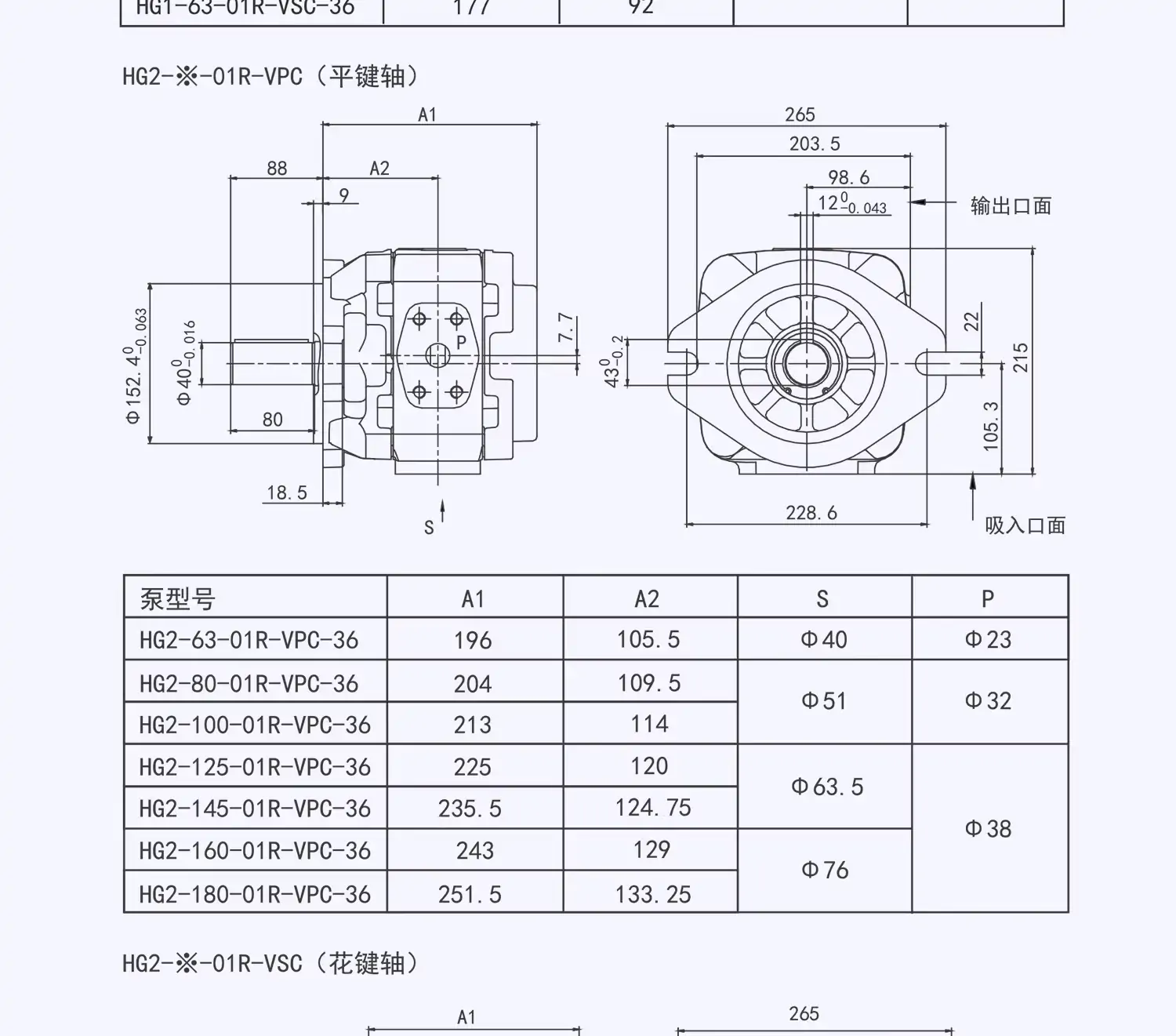

HG2-100-01R-VPC，HG2-125-01R-VPC，HG2-160-01R-VPC

CP0-08-P-10R，CP0-10-P-10R，CP0-13-P-10R，CP0-16-P-10R，CP0-20-P-10R，CP0-25-P-10R，CP0-32-P-10R，CP0-40-P-10R，CP0-50-P-10R，CP0-63-P-10R

DSG-02-2B3-DL-220V，DSG-02-3C2-DL-24V，DSG-02-3C2-DL-220V，DSG-02-3C3-DL-24V，DSG-02-3C3-DL-220V，DSG-02-3C4-DL-24V，DSG-02-3C4-DL-220V，DSG-02-3C5-DL-24V，DSG-02-3C5-DL-220V，DSG-02-3C6-DL-24V，DSG-02-3C6-DL-220V，DSG-02-2D2-DL-24V，DSG-02-2D2-DL-220V，DSG-02-2B2-LW-24V，DSG-02-2B2-LW-220V，DSG-02-2B3-LW-24V，DSG-02-2B3-LW-220V，DSG-02-3C2-LW-24V，

DG4V-3-2A-FW-H-60H，DG4V-3-2AL-FW-H-60H，DG4V-3-0C-FW-H-60H，DG4V-3-2C-FW-H-60H，DG4V-3-3C-FW-H-60H，DG4V-3-6C-FW-H-60H，DG4V-3-8C-FW-H-60H，DG4V-5-2A-FW-H-60H，DG4V-5-2AL-FW-H-60H，DG4V-5-0C-FW-H-60H，DG4V-5-2C-FW-H-60H，DG4V-5-3C-FW-H-60H，DG4V-5-6C-FW-H-60H，DG4V-5-8C-FW-H-60H

DG4V-3-2C 是DG4V-3系列的电磁换向阀，核心定位为中高压、NG6通径（ISO 4401-03/CETOP 3），适配注塑机、机床、液压机等常规工业液压回路，主打换向可靠、安装通用、维护便捷。

一、型号完整解析（含典型后缀）

代号	含义	说明
DG4V	系列代号	电磁控制方向阀，板式安装，额定压力350 bar
3	通径/安装	NG6（6mm），符合ISO 4401-03/CETOP 3标准安装面
2C	阀芯功能	三位四通、弹簧对中；C型中位（P-T通、A/B封闭，泵可卸荷、执行器锁紧）
M	手动操作	电磁铁端带应急手动操作（可调试/断电应急）
U	电气接口	DIN 43650 A型插头（通用型，适配标准接线盒）
H	电磁铁规格	湿式直流（常见DC24V，带浪涌抑制，长寿命）
60/100	设计号	60为威格士经典设计，100为东京计器新版设计（替代旧版56）

二、核心技术参数

项目	参数值	备注
类型	三位四通电磁换向阀	双电磁铁驱动，弹簧对中
最高工作压力	350 bar（5075 psi）	回油口T允许背压≤210 bar
最大流量	76–100 L/min	随设计号/密封材质略有差异（60型约76 L/min，100型约100 L/min）
响应时间	≤50 ms（通电/断电）	适配高频换向（≤300次/分钟）
线圈电压	DC12V/24V；AC110V/220V	需按型号后缀匹配（H=DC24V，T=AC110V）
密封材质	丁腈橡胶（NBR）/氟橡胶（FKM）	适配石油基液压油，特殊介质需订FKM密封
工作温度	-20℃ 至 +80℃	短期可达100℃
重量	约1.6–2.1 kg	双电磁铁型约2.1 kg，单电磁铁型约1.7 kg
油口规格	1/4" NPT 或 SAE 法兰	适配NG6通径管路

三、结构与核心优势

高压适配：额定压力350 bar，滑阀式结构抗冲击能力强，适配中高压液压系统。
通用安装：ISO 4401-03标准安装面，与同规格阀块/底板完全兼容，换型便捷。
可靠换向：双电磁铁+弹簧对中设计，断电自动复位；C型中位可实现泵卸荷与执行器锁紧，提升安全性。
维护友好：电磁铁可快速拆卸更换，无需拆阀；内置节流槽口，换向平稳、液压冲击小。
环境适配：防护等级IP65，湿式线圈无滑动密封泄漏，适配多工况。

四、典型应用场景

注塑机/压铸机：合模、射胶、顶针等执行器换向回路。
液压机/油压机：主缸快速下行、保压与回程控制。
机床/锻压设备：龙门铣、压力机的进给与夹紧回路。
自动化产线：输送带、机械手、夹具的精准换向。

五、选型与安装要点

1. 选型关键

按系统压力选密封：普通工况选NBR，高温/水乙二醇/磷酸酯介质选FKM。
按流量需求选设计号：60型适配中小流量（≤76 L/min），100型适配大流量（≤100 L/min）。
按电气环境选线圈：潮湿/户外选DC24V（H型），工业控制柜内可选AC110V（T型）。

2. 安装与配管

安装面：平面度≤0.013 mm，粗糙度Ra≤1.1 μm，螺栓推荐12.9级。
吸油/回油：吸油管径≥1/4" NPT，吸油高度≤0.5 m，避免气蚀；回油口T需保证通畅，控制背压≤210 bar。
泄油：回油口T需垂直向上，确保铁芯管充油，保证柔合换向效果。
介质：推荐ISO VG32/46抗磨液压油，油温控制在30–60℃。

六、同系列型号对照（DG4V-3）

型号	中位类型	控制方式	适用流量	核心特点
DG4V-3-2C	C型（P-T通、A/B封）	双电磁铁+弹簧对中	76–100 L/min	泵可卸荷、执行器锁紧，通用型
DG4V-3-6C	6型（P封、A/B通）	双电磁铁+弹簧对中	76–100 L/min	执行器双向运动，泵不可卸荷
DG4V-3-0C	0型（全油口封）	双电磁铁+弹簧对中	76–100 L/min	执行器锁紧，泵不可卸荷
