液控单向阀使用与注意事项

液控单向阀的使用与维修注意事项：

①必须保证液控单向阀有足够的控制压力，绝对不允许控制压力失压，应注意控制压力是否满足反向开启的要求。如果液控单向阀的控制为自主系统时，则要分析主系统压力的变化对控制油路压力的影响，以免出现液控单向阀的误动作。

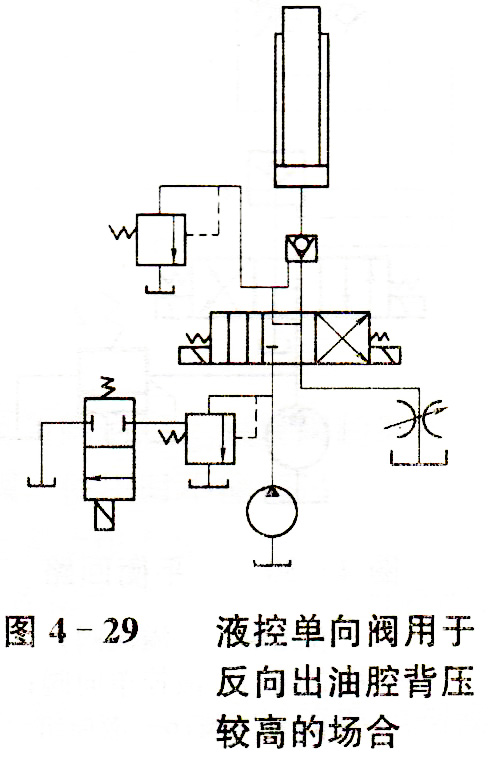

大兰液控单向阀油路图

②根据液控单向阀在液压系统中的位置或反向出油腔后的液流阻力（背压）大小，合理选择液控单向阀的结构（简式或复式）及泄油方式（内泄或外泄）。对于内泄式液控单向阀来说，当反向油出口压力超过一定值时，液控部分将失去控制作用，故内泄式液控单向阀一般用于反向出油腔无背压或背压较小的场合；而外泄式液控单向阀可用于反向出油腔背压较高的场合，以降低最小的控制压力，节省控制功率。如图4- 29所示，系统若采用内泄式，则柱塞缸将断续下降发出振动和噪声。当反向进油腔压力较高时，则用带卸荷阀芯的液控单向阀，此时控制油压力降低为原来的几分之一至几十分之一。如果选用了外泄式液控单向阀，应注意将外泄口单独接至油箱。另外，液压缸无杆腔与有杆腔之比不能太大，否则会造成液控单向阀打不开。

③用两个液控单向阀或一个双单向液控单向阀实现液压缸锁紧的液压系统中，应注意选用Y型或H型中位机能的换向阀，以保证中位时液控单向阀控制口的压力能立即释放，单向阀立即关闭，活塞停止。假如采用O型或M型机能，在换向阀换至中位时，由于液控单向阀的控制腔液压油被闭死，液控单向阀的控制油路仍存在压力，使液控单向阀仍处于开启状态，而不能使其立即关闭，活塞也就不能立即停止，产生了窜动现象。直至换向阀的内泄漏使控制腔泄压后，液控单向阀才能关闭，影响其锁紧精度。选用H型中位机能时应非常慎重，因为当液压泵大流量流经排油管时，若遇到排油管道细长或局部阻塞，或其他原因引起局部摩擦阻力（如装有低压过滤器、或管接头多等），可能使控制活塞所受的控制压力较高，致使液控单向阀无法关闭而使液压缸发生误动作，Y型中位机能就不会发生这种情况。

④工作时的流量应与阀的额定流量相匹配。

⑤安装时，不要弄混主油口、控制油口和泄油口，并认清主油口的正、反方向，以免影响液压系统的正常工作。

⑥带有卸荷阀芯的液控单向阀只适用于反向油流源自一个封闭容腔的情况，如液压缸的一个腔或蓄能器等，这个封闭容腔的压力只需释放很少的一点流量，即可将压力卸掉。反向油流一般不与一个连续供油的液压源相通，因为卸荷阀芯打开时通流面积很小，油速很高，压力损失很大，再加上这时液压源不断供油，将会导致反向压力降不下来，需要很大的液控压力才能使液控单向阀的主阀芯打开。如果这时控制管道的油压较小，就会出现打不开液控单向阀的故障。

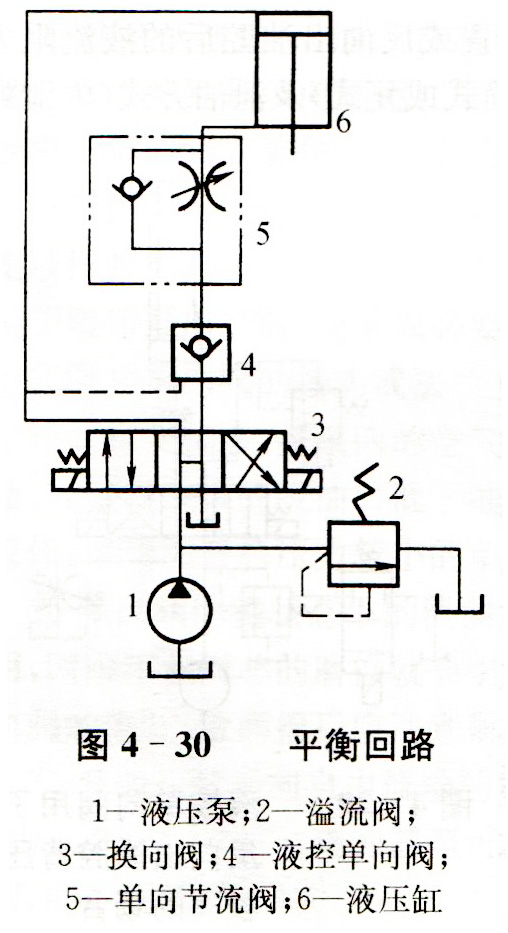

⑦如图4 - 30所示，液控单向阀一般不能单独用于平衡回路，否则活塞下降时，由于运动部件的自重使活塞的下降速度超过了由进油量设定的速度，致使液压缸6上腔出现真空，液控单向阀4的控制油压过低，单向阀关闭，活塞运动停止，直至液压缸上腔压力重新建立起来后，单向阀又被打开，活塞又开始下降，如此重复即发生爬行或抖动现象，产生振动和噪声。通过在无杆腔油口与液控单向阀4之间串联一单向节流阀5，系统构成了回油节流调速回路，这样既不致因活塞的自重而下降过速，又保证了油路有足够的压力，使液控单向阀4保持开启状态，活塞平稳下降。换向阀3同样应采用H型或Y型机能，若采用M型机能（或O型机能），则由于液控单向阀控制油不能得到即时卸压，将回路锁紧。从而使工作机构出现停位不准，产生窜动现象。另外，通过在液控单向阀控制油路中设置阻尼，使其可单独工作于平衡回路，此种回路可节省节流阀，更经济。

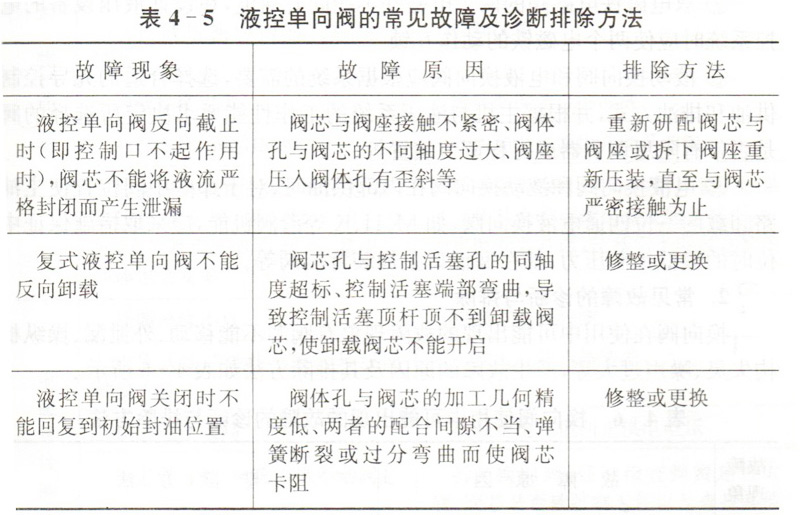

液控单向阀常见故障的诊断与排除方法见表4-5。

大兰液控单向阀常见故障的诊断与排除方法表
