液压系统元件功能及其符号分析
明确液压系统的组成元件后，应仔细了解原理图中各个液压元件之间的相互联系，弄清各个液压元件的类型、功用、性能甚至规格，其中尤其应重点分析不熟悉的元件和专用元件。液压元件的类型和功能是容易从给出的液压系统原理图中分析清楚的，而液压元件的性能和规格有时无法直接从液压系统原理图中搞清楚，有可能还需要参考其他的说明文件。
分析各个组成元件的功能及用途时，如果原理图中有结构图表示的液压元件或专用液压元件，首先应该分析这一部分液压元件的工作原理和用途，其次分析能源元件和执行元件，然后分析控制调节元件（各种液压阀）以及各种控制装置和变量机构，最后分析辅助元件。这也是有些参考书中提到的“先看两头、后看中间”，“先看主回路、后看辅助回路”的原则，所谓“两头”就是回路两头的能源元件和执行元件，“中间”是指能源元件和执行元件之间的控制调节元件。
苏州逐利告诉大家分析元件功能的前提是熟悉液压系统的图形符号，如果不熟悉液压系统的图形符号，可参阅GB/T 786. 1-1993国家标准，对照标准中的图形符号确定液压元件的名称及用途。进口液压设备中液压元件图形符号与我国标准存在一定差别，但差别不大。

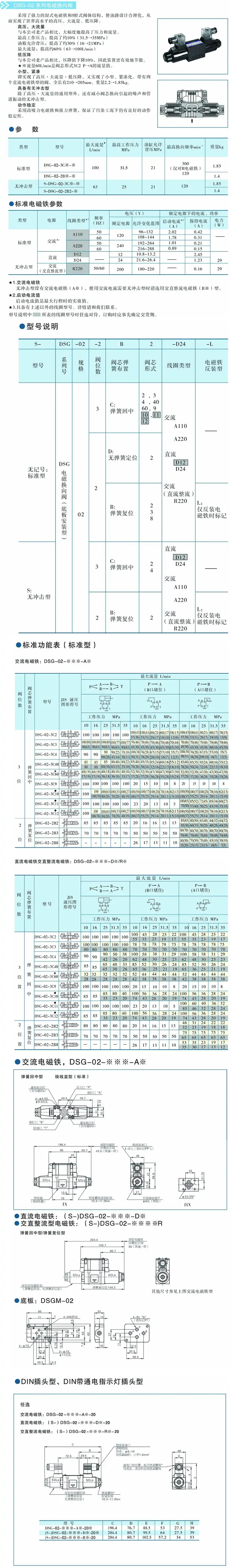

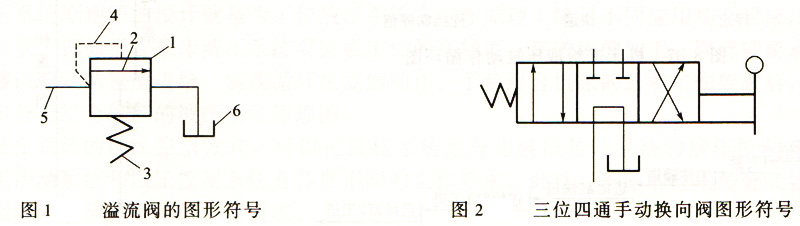

例如我国国家标准规定的溢流阀的图形符号如图1所示，其中方框1表示溢流阀的阀体，箭头2表示溢流阀的阀芯，弹簧3代表溢流阀的调压弹簧，虚线4表示溢流阀的控制油，实线5表示溢流阀的进口，回油箱符号6表示溢流阀的出口直接接油箱。
图1中代表阀芯的箭头与进油和回油线不在同一条直线上，表示溢流阀阀芯处于使溢流阀关闭的位置，溢流阀的控制油与弹簧同时作用在溢流阀阀芯的两侧，控制油是从溢流阀的进油口引出的，因此溢流阀的开启由进口压力控制。当进口压力达到溢流阀调压弹簧的调定压力时，溢流阀阀芯上端控制油产生的作用力大于下端弹簧的作用力，此时溢流阀阀芯处于使溢流阀的进、出油口连通的位置，表示溢流阀开启。
再如我国国家标准规定的三位四通手动换向阀图形符号如图2所示。换向阀的图形符号有如下规律：
①方框表示阀体，同时也表示阀的工作位置，有几个方框就表示有几“位”；
②方框内的箭头表示通路处于接通状态，但箭头方向不一定表示流体的实际流动方向；
③方框内符号“上”或“T”表示该通路不通；
④方框外部连接的接口数有几个，就表示几“通”；
⑤通常，阀与系统连接的进口用字母P表示，阀与液压系统连接的出口用字母0(有时用T)表示，而阀与执行元件连接的通路用字母A、B等表示，有时在图形符号上用I．表示泄漏口；
⑥三位换向阀中位的油路连通方式称为换向阀的中位机能。
换向阀都有两个或两个以上的工作位置，通常呈现出阀的常态位，即阀芯未受到操纵力时所处的位置，图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，通路一般应连接在换向阀的常态位上。
对于图2中的液压系统三位四通手动换向阀，当操纵手柄使阀芯向右移动时，换向阀工作在左位，油路P口接A口，B口接0口；当操纵手柄使阀芯向左移动时，换向阀工作在右位，油路P口接B口，A口接0口；当手柄不动作时，在弹簧作用下，阀工作在中位，该阀的中位机能为M型机能。
可见，从图1中溢流阀的图形符号和图2中换向阀的图形符号能够推断出溢流阀和换向阀的工作原理，同样其他任何一种液压阀都能够根据图形符号推断出该阀的工作原理。
