液压系统油管的安装及其分类
液压系统中主要用的比较多的就是硬管和软管了，所以这里小编只谈论液压系统硬管和软管的安装要求。
一、油管的安装技术要求
1、硬管安装的技术要求。
1)硬管安装时，对于平行或交叉管道，相互之间要有100mm以上的空隙，以防止干扰和振动，也便于安装管接头。在高压大流量场合，为防止管道振动，需每隔1m左右用标准管夹将管道固定在支架上，以防止振动和碰撞。

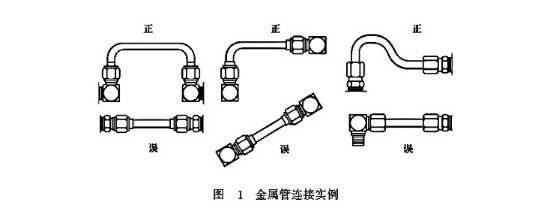

2)管道安装时，路线应尽可能的短，应横平竖直，布管要整齐，尽量减少转弯，直角转弯要尽量避免。若需要转弯，其弯曲半径应大于管道外径的3～5倍，弯曲后管道的椭圆度小于10%，不得有波浪状变形、凹凸不平及压裂与扭转等不良现象。金属管连接时必须有弯，图1列举了一些配置实例。
3)在安装前应对钢管内壁进行仔细检查，看其内壁是否存在锈蚀现象。一般应用20%的硫酸或盐酸进行酸洗，酸洗后用10%的苏打水中和，再用温水洗净、干燥、涂油，进行静压试验，确认合格后再安装。
2、软管安装的技术要求。
1)软管弯曲半径应大于软管外径的10倍。对于金属波纹管，若用于运动连接，其最小弯曲半径应大于内径的20倍。
2)耐油橡胶软管和金属波纹管与管接头成套供货。弯曲时耐油橡胶软管的弯曲处距管接头的距离至少是外径的6倍，金属波纹管的弯曲处距管接头的距离应大于管内径的2～3倍。
3)软管在安装和工作中不允许有拧、扭现象。
4)耐油橡胶软管用于固定件的直线安装时要有一定的长度余量（一般留有30%左右的余量），以适应胶管在工作时-2%～+4%的长度变化（油温变化、受拉、振动等因素引起）的需要。
5)耐油橡胶软管不能靠近热源，要避免与设备上的尖角部分相接触和摩擦，以免划伤管子。
二、油管的分类
1、硬管。
1)钢管。价格低廉、耐高压、耐油、抗腐蚀、刚性好，但装配时不易弯曲。常在装拆方便处用做压力管道。常用钢管有冷拔无缝钢管和有缝钢管（焊接钢管）两种。中压以上条件下采用无缝钢管，高压的条件下可采用合金钢管，低压条件下采用焊接钢管。
2)紫铜管。紫铜管易弯曲成形，安装方便，管壁光滑，摩擦阻力小，但价格高，耐压能力低，抗震能力差，易使油液氧化，只用于仪表装配不便处。
2、软管。
1)橡胶管。用于柔性连接，分高压和低压两种。高压胶管由耐油橡胶夹钢丝编织网制成，用于压力管路，钢丝网层数越多，耐压能力越高，最高的使用压力可达40MPa；低压胶管由耐油橡胶夹帆布制成，用于回油管路。
2)塑料管。耐油、价格低、装配方便，长期使用易老化，只适用于压力低于05MPa的回油管与泄油管。
3)尼龙管。是一种新型材料，乳白色半透明，可观察液体流动情况，将在液压行业得到日益广泛的应用。加热后可任意弯曲成形和扩口，冷却后即定形。一般应用在承压能力为2.5～8MPa的液压系统中。
4)金属波纹软管。金属波纹软管由极薄不锈钢无缝管做管坯，外套网状钢丝组合而成。管坯为环状或螺旋状波纹管。与耐油橡胶相比，金属波纹管价格较贵，但其重量轻，体积小，耐高温，清洁度好。金属波纹管的最高工作压力可达40MPa，目前仅限于小通径管道。
