浅谈液压系统蓄能器的结构形式及其分类
由蓄能器工作原理可知，活塞上部的气体实际上是为了给蓄能器加载用的，这种液压缸蓄能器叫气体加载式。按加载方法的不同蓄能器还有重锤式和弹簧式。

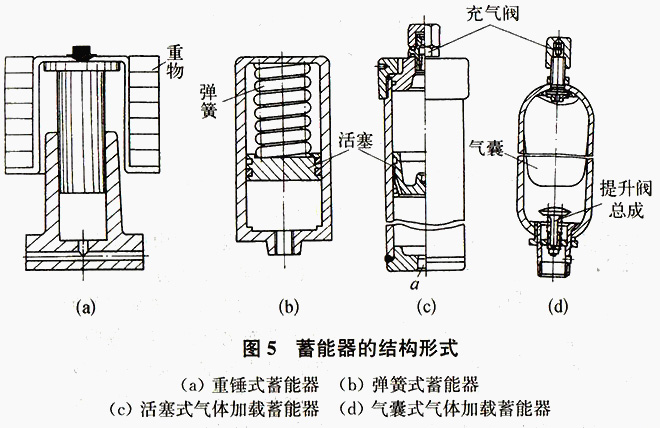

蓄能器的结构形式如图5所示。
1．重锤式蓄能器
图5(a)为重锤式液压缸蓄能器的工作原理图。其结构类似于柱塞缸，重物的重力作用在柱塞上。当蓄能器充油时，压力油通过柱塞将重物顶起，当蓄能器与液动机接通时，液压油在重物的作用下排出蓄能器，去液动机做功。这种蓄能器结构简单、压力稳定，但体积大、笨重、运动惯性大，有摩擦损失，一般在大型固定设备中采用。
2．弹簧式蓄能器
图5(b)为弹簧式液压缸蓄能器。弹簧力作用在活塞上，蓄能器充油时，弹簧被压缩，弹力增大，油压升高。当蓄能器与液动机相连时，活塞在弹簧的作用下下移，将油液排出蓄能器，去液动机做功。这种蓄能器结构简单、反应灵敏，但容积小，且不易用于高压。另外，因弹簧易振动，故此种蓄能器也不适用于工作循环频率高的场合。
3．气体加载式蓄能器
图5(c)、(d)都是气体加载液压缸蓄能器，加载用气体一般都为氮气。图5- 32(c)为活塞式，其中的气体和油液由活塞隔开，a为液压油口。其特点是工作可靠、寿命长，但动作不够灵敏、容积小、缸体与活塞的配合面加工要求高。图5 - 32(d)为气囊式，气体储存在气囊里，其特点是结构紧凑、反应灵敏，但气囊及壳体制造都较困难。
