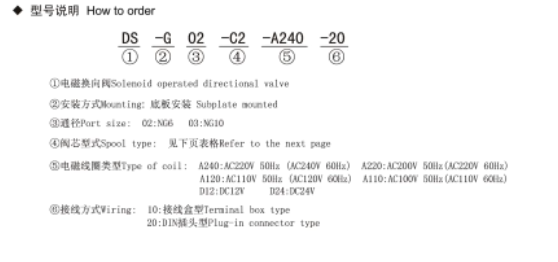

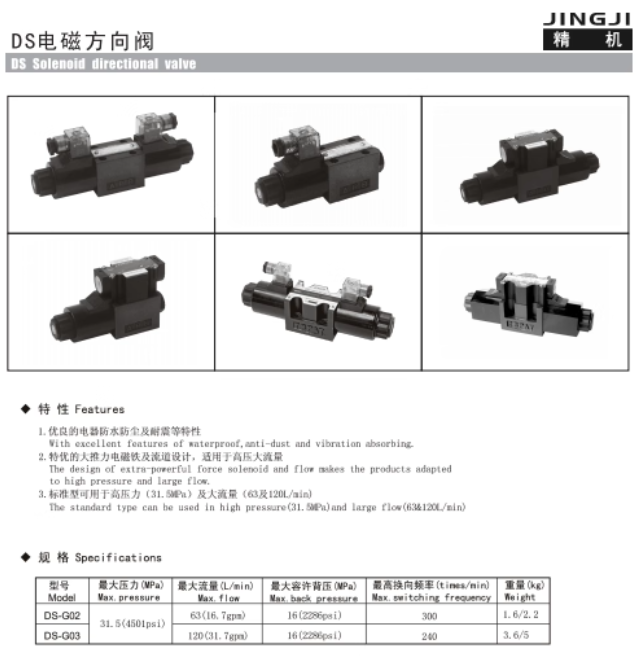

精机JINGJI电磁阀DS-G02-C4BS-D24-20/10 A240 A220 A110
液压系统溢流阀的应用及其使用要点
1、溢流阀的应用
(1)调压溢流。在采用定量泵供油的液压系统中，溢流阀通常并联在液压泵的出口处，在其进油路或回油路上设置节流阀或调速阀，使泵油的一部分进入液压缸工作，而多馀的油须经溢流阀流回油箱，溢流阀处于其调定压力下的常𫔭状态。调节弹簧的压紧力，也就调节了系统的工作压力。因此，在这种情况下，溢流阀的作用即为调压溢流。
(2)安全保护。液压系统采用变量泵供油时，系统内没有多馀的油需要溢流，其工作压力由负载决定。这时与泵并联的溢流阀隻有在过载时才需打𫔭，以保障系统的安全。因此，这种系统中的溢流阀又称为安全阀，它是常闭的。
(3)使泵卸荷。先导型溢流阀对泵起调压溢流作用。当二位二通阀的电磁铁通电后，溢流阀的外控口与油箱接通。此时，由于主阀弹簧很软，主阀芯在进口压力很低的情况下，即可迅速擡起，使泵卸荷，以减少能量消耗。此时，泵接近于空载运转，功耗很小，即处于卸荷状态。这种卸荷方法所用的二位二通阀可以是通径很小的阀。由于在实用中经常采用这种卸荷方法，为此常将溢流阀和串接在该阀外控口的电磁换向阀组合成一个元件，称为电磁溢流阀。
(4)远程调压。当先导式溢流阀的外控口（远程控制口）与调压较低的溢流阀（或远程调压阀）连通时，其主阀芯上腔的油压隻要达到低压阀的调整压力，主阀芯即可擡起溢流（其先导式溢流阀不再起调压作用），即实现远程调压。当电磁阀的电磁铁通电时，电磁阀的右位工作，将 先导式溢流阀的外控油口与低压调压阀连通，实现远程调压。
(5)作背压阀用。为接在液压缸回油路上的溢流阀，可对回油産生阻力，即形成背压，利用背压可提高执行元件的运动平稳性。
2、溢流阀使用注意事项
(1)应根据液压系统的工况特点和具体要求选择溢流阀的类型。通常直动式溢流阀响应较快，宜作安全保压阀使用；先导溢流阀启闭特性好，宜作调压定压阀使用。
(2)应尽量选用启闭特性好的溢流阀，以提高执行元件的速度负载特性和回路效率。就动态特性而言，所选择的溢流阀应在响应速度较快的同时，稳定性好。
(3)正确使用溢流阀的连接方式，正确选用连接件（安装底闆或管接头），并注意连接处的密封；阀的各个油口应正确接人系统，外部洩油口必须直接接回油箱。
(4)根据系统的工作压力和流量合理选定溢流阀的额定压力和流量（通径）规格。对于作远程调压阀的溢流阀，其通过流量一般为遥控口所在的溢流阀通过流量的0.5%～1%。
(5)应根据溢流阀所在系统中的用途和作用确定和调节调定压力，特别是作为安全阀使用的溢流阀，起始调定压力不得超过液压系统的最高压力。
(6)调压时应注意正确旋转方向调节调压机构，调压结束时应将锁紧螺母固定。
(7)如果需通过先导式溢流阀的遥控口对系统进行远程调压、卸荷或多级压力控制，则应将遥控口的螺堵拧下，接入控制油路；否则应将遥控口严密封堵。
(8)如需改变溢流阀的调压范围，可以通过更换溢流阀的调压弹簧实现，但同时应注意弹簧的设定压力可能改变阀的启闭特性。
(9)对于电磁溢流阀，其使用电压、电流及接缐形式必须正确。
(10)卸荷溢流阀的回油腔应直接接油箱，以减少背压。
(11)溢流阀出现调压失灵或噪声过大等故障时，要查明原因及时修複。修複时拆洗过的溢流阀组件应正确安装，并注意防止二次污染。
