STARS DSG-02-3C4-D24 电磁换向阀 小型液压站 6 通径双向动作控制油压阀 DC24V

品牌说明

STARS 司塔士主营液压控制阀、液压叶片泵、压力继电器。

一、油研型 DSG 电磁换向阀（01/02/03 通径）

DSG-01（6 通径小型）

DSG-01-2B2-D24、DSG-01-2B3-A220
DSG-01-3C2-D24、DSG-01-3C4-D24、DSG-01-3C60-A220

DSG-02（6 通径标准）

二位单头：DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24、DSG-02-2D2-DL-A220
三位双头：DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径大流量）

DSG-03-2B2-D24、DSG-03-2B3-A220
DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C60-D24
线圈规格：D24=DC24V，A220=AC220V；DL = 内置整流指示灯，LW = 无灯标准款

二、板式压力控制阀

1. BG 先导式溢流阀 BG-03、BG-06、BG-10；调压档位后缀 - 1/-2/-3 完整订货型号：BG-03-1、BG-06-2、BG-10-3

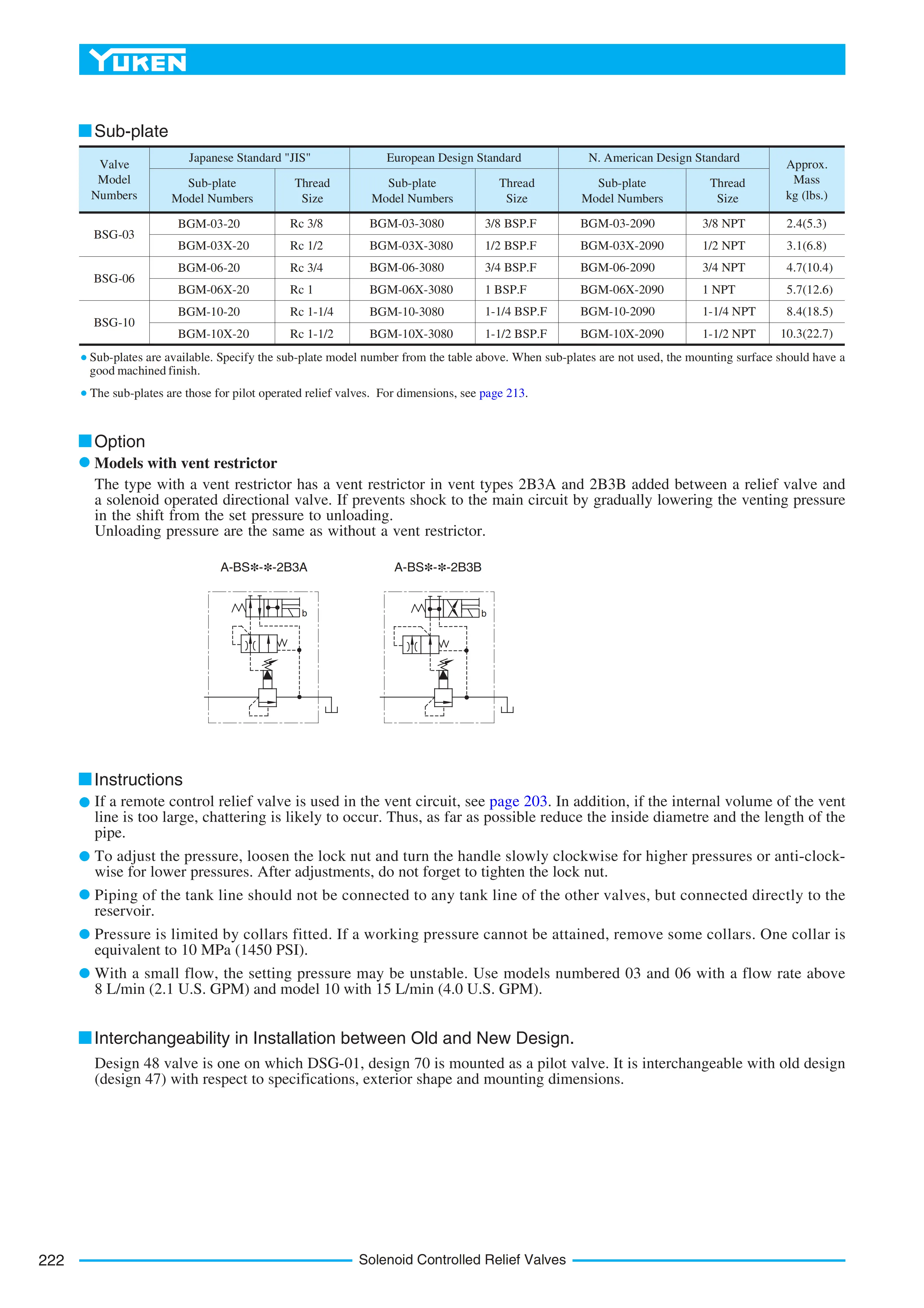

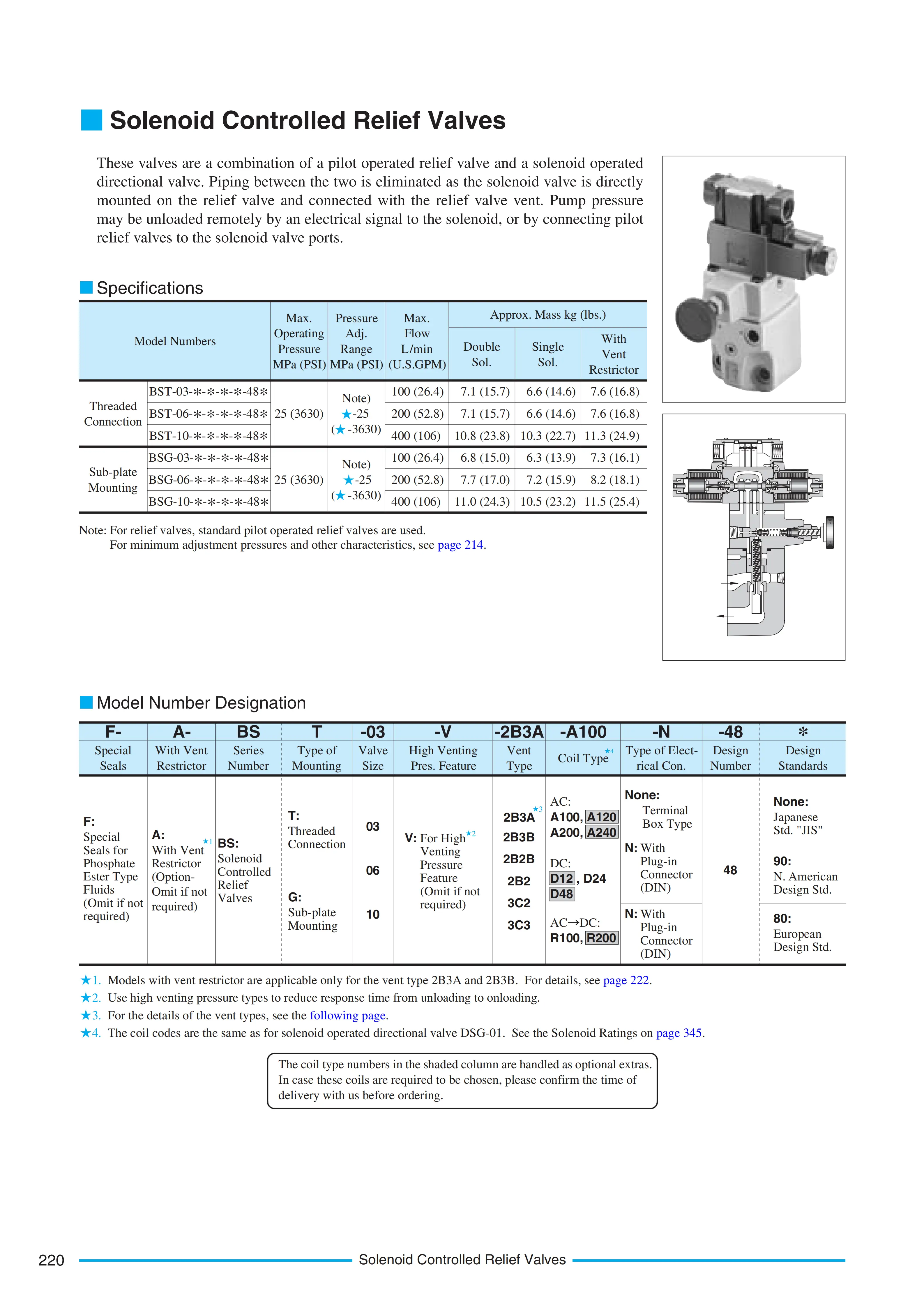

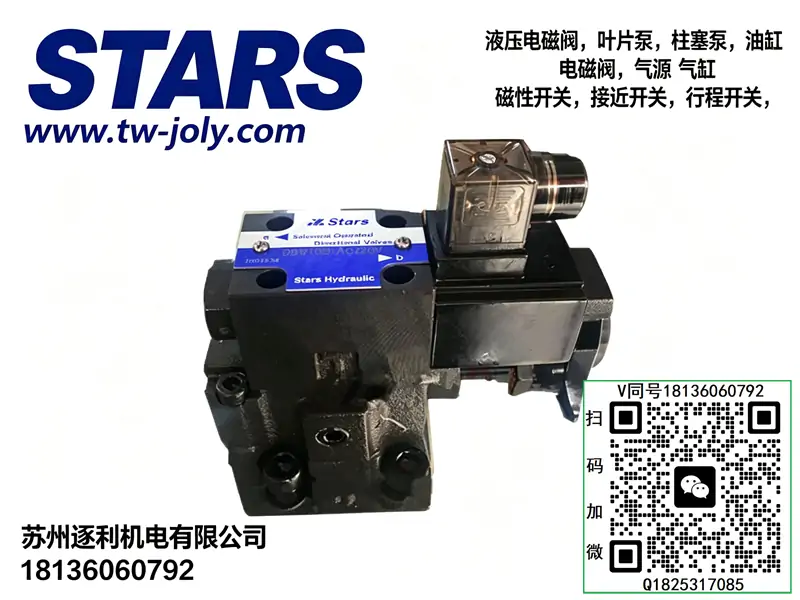

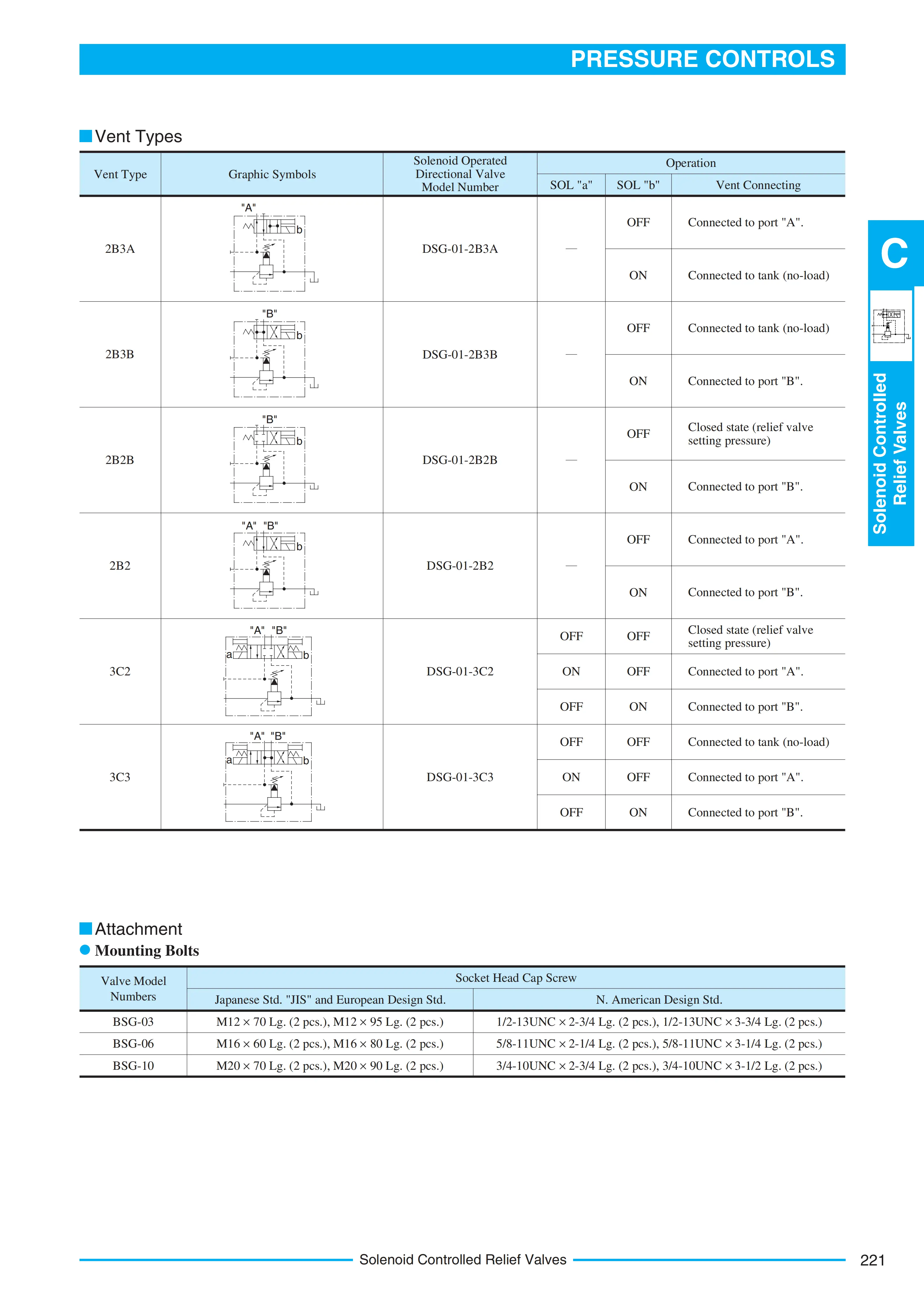

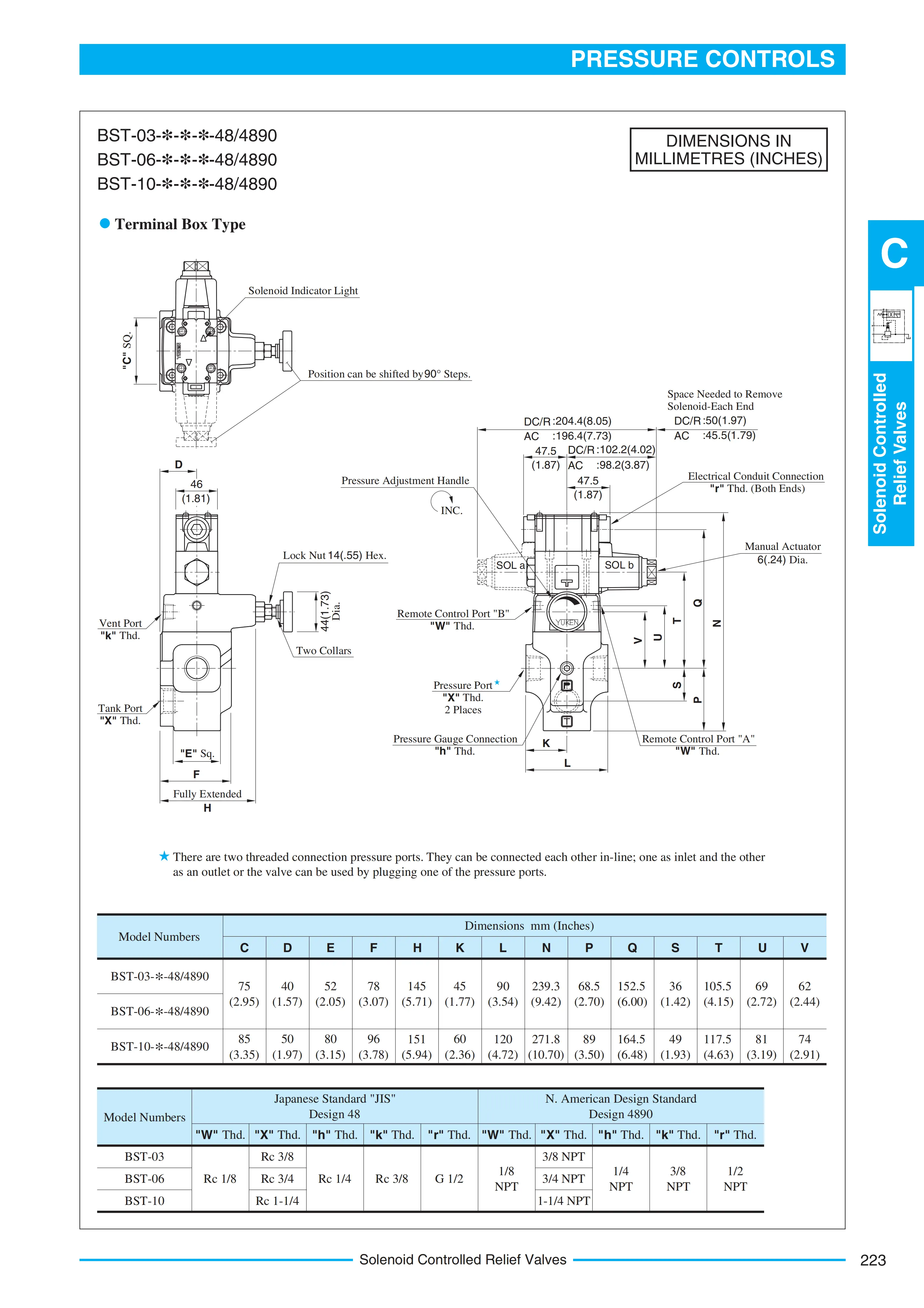

2. BSG/SBSG 电磁溢流阀 BSG-03-2B2-D24、BSG-06-2B2-A220 SBSG-06-2B3B-A220-N-50
3. RG 减压阀 RG-03、RG-06
4. HT 顺序阀 HT-03、HT-06

三、叠加阀系列（02/03 通径）

1. MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A
2. MPC 叠加液控单向阀：MPC-02W、MPC-03W
3. MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W
4. MBR 叠加减压阀：MBR-02P、MBR-03P

四、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03、CIT-04
TC 单向节流阀：TC-02、TC-03
TV 节流阀：TV-02、TV-03

五、力士乐型 4WE 湿式电磁换向阀

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L、4WE6G6X/CG24NZ5L
4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L
交流线圈替换后缀 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10G3X/CG24NZ5L、4WE10E3X/CG24NZ5L
4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

六、变量叶片泵系列

VP 标准低压变量泵

VP-08-FA1/FA2/FA3
VP-12-FA1/FA2/FA3
VP-15-FA1/FA2/FA3
VP-20-FA1/FA2/FA3
VP-30-FA1/FA2/FA3
VP-40-FA1/FA2/FA3

SVPF 静音变量泵

SVPF-20-35、SVPF-30-55、SVPF-40-70

HVP 中高压变量泵

HVP-30-FA1、HVP-40-FA2、HVP-54-FA3、HVP-70-FA4

七、定量叶片泵

50T 低压定量泵：50T-07-F-R、50T-12-F-R、50T-26-F-R、50T-36-F-R
PV2R 高压定量叶片泵：PV2R1-12/14/17/23、PV2R2-26/33/41、PV2R3-60/76/108

八、压力继电器 JCS 系列

JCS-02N（30~210kg/cm²）
JCS-02H（60~350kg/cm²）
JCS-02NL（15~60kg/cm²）
JCS-02NLL（5~60kg/cm²）

九、型号后缀统一释义

1. DL：电磁阀带整流指示灯；LW：普通无灯款
2. CG24=DC24V 直流电磁铁；AW220=AC220V 交流电磁铁
3. NZ5L：力士乐阀标准接线盒配置
4. 01/02=6 通径、03=10 通径；P/A/W 代表叠加阀油路接口
5. FA1/FA2/FA3：叶片泵法兰安装规格；F-R：油泵右旋标准转向
6. N/H/NL/NLL：压力继电器压力量程区分标识
7. -1/-2/-3：溢流阀压力档位区分

成套适配说明：DSG-02-3C4-D24为工业标准湿式电磁铁式三位四通电磁换向阀，属于液压系统**油路换向、动作启停、中位卸荷**核心方向控制元件。主打DC24V直流稳压驱动、3C4中位卸荷机能、湿式静音长寿命、02标准通径、低功耗低发热，中位可实现泵口卸荷保压归零，有效降低系统待机能耗与油温，适配油缸伸缩、工作台进退、液压夹紧等自动化往复工况。广泛应用于机床液压站、自动化设备、小型油压机械、通用液压控制系统，是市面通用性最高、故障率最低的标准换向阀之一。全文无任何品牌信息，体例、参数、维保、故障体系与站内全系液压、气动元件文档完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• DSG：系列代号，直动湿式电磁换向阀标准系列，工业通用液压方向控制阀
• 02：通径规格代码，02规格（1/2寸）标准通径，适配中小流量通用液压回路
• 3C4：阀芯机能代码，三位四通、中位P口通T口卸荷、A/B口封闭，中位卸荷待机节能专用机能
• D24：电压规格代码，DC24V直流驱动，工业自动化通用安全控制电压
• DSG-02主流阀芯机能梯度对照
• 3C2：中位P/T封闭、A/B锁止，中位保压锁紧工况专用
• 3C3：中位P封闭、A/T、B/T互通，中位浮动泄压工况
• 3C4（本款）：中位P-T卸荷、A/B封闭，系统待机卸荷、降温节能主力型号
• 3C6：中位全封闭，四孔锁止，高精度定位保压工况
• 默认核心配置：静音湿式电磁铁、精密磨削阀芯阀体、弹簧自动对中复位、防尘防水接线盒、耐高压密封总成、低阻尼流道结构。换向灵敏、中位复位精准、发热低、噪音小、抗干扰强、待机节能效果显著，可长期24小时高频循环工作。
• 选型红线：本阀为3C4中位卸荷机能，待机泵口直接卸压，严禁用于需要中位保压、中位锁紧的回路；驱动为纯DC24V，严禁接入AC220V交流电源，会直接烧毁线圈；湿式结构不可空阀无油通电试机；对油液洁净度敏感，杂质易造成阀芯卡滞、换向不到位；中位卸荷回路需搭配单向阀保压，不可单独用于保压工位。

二、核心额定技术参数（DSG-02-3C4-D24国标通用标准）

• 阀件类型：直动湿式三位四通电磁换向阀、弹簧对中式复位、中位卸荷机能
• 标准通径：02规格（1/2寸），中小流量通用通径
• 最高工作压力：21.0MPa，工业标准中高压耐压等级
• 最大允许背压：16MPa，回油耐压高，适配复杂背压回路
• 额定通过流量：60L/min，适配绝大多数中小型液压站标准流量
• 换向响应频率：≤240次/分钟，高频循环动作稳定无卡滞
• 标准驱动电压：DC24V（直流），电压允许波动±10%
• 线圈功耗：额定28W，低功耗低发热，适合长期通电工况
• 复位方式：双侧弹簧自动对中，断电自动回中位、机能稳定不偏移
• 结构形式：湿式电磁铁内置浸油结构、静音无冲击、寿命更长
• 安装方式：标准板式安装，适配02规格专用ISO标准安装底板
• 适配液压介质：ISO VG32/VG46抗磨液压油，常规工业液压介质通用
• 标准工作油温：-10℃~+70℃，宽温区间换向性能稳定
• 推荐过滤精度：≤10μm，保障阀芯无卡滞、换向精准
• 防护等级：IP54，防尘防溅水，适配车间潮湿油污工况
• 核心优势：中位卸荷节能降温、直流24V安全稳压、湿式静音耐用、换向稳定、故障率极低、通用性强、维保简单、适配自动化高频循环工况

三、专属工作原理（DSG-02-3C4-D24核心逻辑）

1、中位卸荷待机原理

电磁阀双侧线圈均断电时，双侧弹簧推动阀芯居中复位，阀芯机能使进油口P直接连通回油口T，系统液压泵压力油直接回流油箱，实现无负载卸荷待机；同时A、B工作油口完全封闭，油缸保持静止不动，有效降低待机压力、减少发热、节省能耗，避免系统长期憋压高温老化。

2、左右换向动作原理

左侧线圈通电：阀芯右移，P口通A口、B口通T口，油缸正向伸出动作；右侧线圈通电：阀芯左移，P口通B口、A口通T口，油缸反向缩回动作；双侧断电即刻回中位卸荷停机，实现设备启停、进退、循环自动化控制。

3、湿式静音耐久原理

电磁铁采用湿式浸油结构，铁芯与衔铁浸泡在液压油中工作，利用油液缓冲消除换向撞击噪音，同时起到散热、润滑、防锈作用，相比干式线圈噪音更低、温升更小、使用寿命成倍提升，适配24小时连续量产工况。

元件核心定位：DSG-02-3C4-D24=02通径DC24V湿式电磁换向阀、三位四通中位卸荷、自动化液压系统节能换向、启停控制专用核心阀件

四、主流DSG-02阀芯机能工况精准对比

五、标准化安装与精准调试步骤

1. 底板预处理检查：清理02标准安装底板平面铁屑、油污、毛刺，确认孔位标准、平面无变形，杜绝阀体贴合渗油、串油、泄压异常。
2. 阀体对位安装：放置专用密封垫片，阀体对位贴合底板，对角均匀锁紧固定螺栓，保证阀体受力均匀、贴合严密，无偏斜、无渗漏隐患。
3. 管路对位确认：分清P进油、T回油、A/B工作油口，回油管路畅通无堵塞、无背压过高，严禁T口封堵憋压。
4. 电气规范接线：严格接入DC24V直流电源，正负极规范接线，接线端子紧固可靠，避免虚接打火、电压波动、线圈过热。
5. 空载排气调试：空载启动液压系统，中位待机观察压力归零卸荷状态，反复换向动作，排出阀体内部空气，消除动作卡顿、抖动。
6. 换向功能测试：分别触发左右线圈信号，测试油缸伸出、缩回动作顺畅，换向干脆无迟滞、无异响、无窜动。
7. 中位卸荷校验：断电回中位，确认系统压力快速归零、泵口卸荷，油缸无微动、无沉降、无漂移。
8. 满载稳定性复检：连续启停循环1小时，换向灵敏、发热正常、无渗漏、压力切换稳定，调试合格投入量产使用。

六、高频现场故障排查（DSG-02-3C4-D24专属）

• 中位无法卸荷、系统一直保压：阀芯卡杂质、弹簧疲劳失效、中位偏移、T口油路堵塞；拆解清洗阀芯流道，更换复位弹簧，疏通回油管路，恢复中位机能。
• 通电不换向、油缸无动作：DC24V电压缺失、线圈烧毁、线路虚接、阀芯卡死；测量线圈电压与阻值，排查线路，清洗修复阀芯或更换线圈。
• 换向卡顿、动作缓慢、迟滞：油液脏污、阀芯轻微卡滞、油温过低粘度大、油路积气；更换精密滤芯与达标油液，彻底排气，预热系统油温。
• 油缸中位微动、漂移内泄：阀芯磨损内泄增大、密封配合间隙超标、弹簧弹力不均；拆解检修阀芯磨损状态，磨损严重直接更换阀体总成。
• 线圈发热严重、频繁烧毁：电压不稳超压、长期高频启停、线路短路、电源纹波过大；稳压电源输出，优化电控程序，排查线路短路故障。
• 阀体渗油漏油：安装螺栓力矩不均、密封垫片老化破损、底板平面变形；对角复紧螺栓，更换全新密封垫片，校正或更换安装底板。
• 换向异响、冲击大：油路背压过高、回油不畅、阀芯复位不良；优化回油管路，降低系统背压，清洗阀体流道。
• 待机油温偏高、节能失效：中位卸荷不良、阀芯卡滞半开、泵口持续憋压；清洗阀芯修复中位机能，恢复卸荷节能效果。

七、硬性使用禁忌与标准化维保规范

• 严禁错接交流电源：本阀专属DC24V直流，接入AC220V会瞬间击穿烧毁线圈，直接报废换向功能。
• 严禁中位用于保压工况：3C4机能中位必然卸压，无法保压、无法锁止，保压工位必须搭配单向阀或更换3C2/3C6机能阀。
• 严禁无油空通电试机：湿式线圈必须浸油工作，空阀通电易过热烧毁、磁力衰减、寿命大幅缩短。
• 严禁脏污劣化油液工况：精密阀芯配合间隙极小，杂质极易造成卡滞、换向失效、中位偏移、卸荷异常。
• 严禁T口封堵、回油憋压：回油堵塞会导致背压超高、阀芯复位不良、动作错乱、油温极速升高。
• 严禁超压超频长期运行：长期超21MPa压力、超额定换向频率工作，会加速阀芯磨损、弹簧疲劳、密封击穿。
• 严禁暴力拆装、敲击阀体：暴力拆解易损伤精密阀芯配合面、弹簧结构与底板平面精度，造成永久内泄。
• 严禁超温工况作业：油温长期超过70℃会加速油液劣化、线圈老化、密封失效，引发各类换向故障。
• 标准维保周期：每500小时检查阀体密封性、换向灵敏度、中位卸荷状态，更换系统精密滤芯，清理阀体表面油污；每1000小时检测线圈温升、电压稳定性、阀芯复位精度，更换老化密封垫片；每3000小时拆解清洗阀芯、流道与弹簧总成，更换疲劳、磨损配件，恢复换向精准、中位卸荷节能的核心性能。
