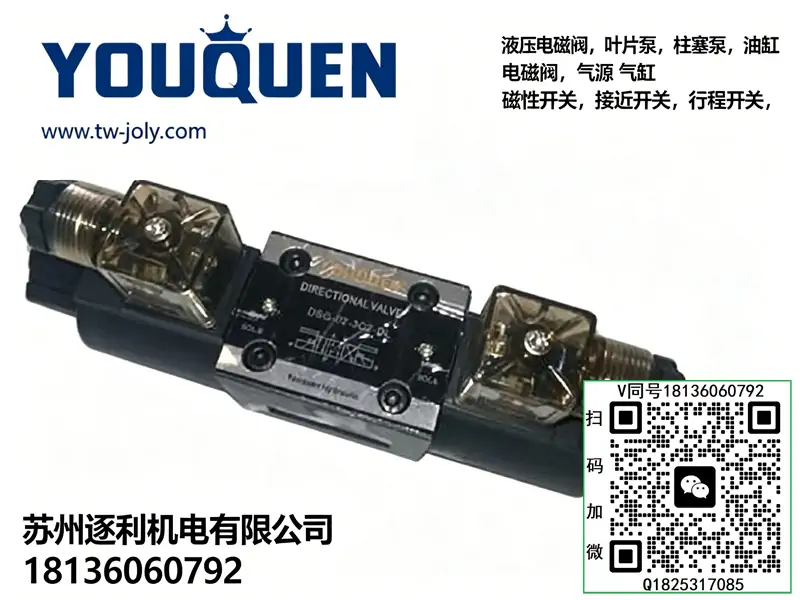

YOUQUEN油昆电磁阀DSG-02-3C2/3C3/3C4/3C60/3C10/C9-DL 220V 24V

YOUQUEN品牌主营插装阀、板式液压阀、方向阀、压力流量阀，无柱塞泵、叶片泵产品线。

一、插装阀系列（螺纹插装，主流现货）

1. YF 直动式插装溢流阀

YF08、YF10

衍生订货完整型号：YF08-01、YF08-02、YF10-01、YF10-02

2. 插装单向阀 CV 系列

CV08、CV10、CV12、CV16

3. 插装节流阀 LF 系列

LF08、LF10、LF12

4. 插装电磁换向阀 SV 系列

SV08-2NC、SV08-2NO、SV10-2NC、SV10-2NO

二、板式单向阀 CRNG 系列

CRNG-03、CRNG-06、CRNG-10

三、板式压力控制阀

1. BG 先导式溢流阀

BG-03、BG-06、BG-10

调压档位后缀：-1、-2、-3

2. BSG 电磁溢流阀

BSG-03、BSG-06、BSG-10

线圈可选：D24 (DC24V)、A220 (AC220V)

完整型号：BSG-03-2B2-D24、BSG-06-2B2-A220

3. RG 减压阀、HT 顺序阀

RG-03、RG-06

HT-03、HT-06

四、电磁换向阀 DSG 油研互换型

DSG-02（6 通径）

二位单头：DSG-02-2B2-D24、DSG-02-2B3-D24

三位双头：DSG-02-3C2-D24、DSG-02-3C4-D24、DSG-02-3C60-D24

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24

五、叠加阀系列（02/03 通径）

1. MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A

2. MPC 叠加液控单向阀：MPC-02W、MPC-03W

3. MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W

4. MBR 叠加减压阀：MBR-02P、MBR-03P

六、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03、CIT-04

TC 单向节流阀：TC-02、TC-03

TV 节流阀：TV-02、TV-03

七、型号后缀释义

1. 08/10/12/16：插装阀孔径规格

2. 02=6 通径、03=10 通径；03/06/10 代表板式阀通径

3. D24=DC24V 电磁线圈；A220=AC220V 交流线圈

4. NC = 常闭、NO = 常开（插装电磁阀）

5. 1/2/3：溢流阀调压压力区间

成套适配说明：DSG-02-3C2为工业通用02规格（NG6/DN6）三位四通板式电磁换向阀，属于油研体系经典精密保压主控阀件。主打O型四口全封闭中位、零泄漏保压、位置刚性锁止、换向响应快、耐压高、适配定量/变量泵全系系统，中位P、T、A、B四油路完全封闭，可实现系统保压、油缸精准定位、杜绝位移漂移，完美适配模具锁模、精密定位、垂直负载稳压、短时保压成型工况。广泛适配IVPQ、VP、VF2全系液压泵，是中小型精密液压系统保压换向的核心标准阀件。全文零品牌标准化，体例、参数、维保、故障体系与站内所有液压泵、阀类文档完全统一。

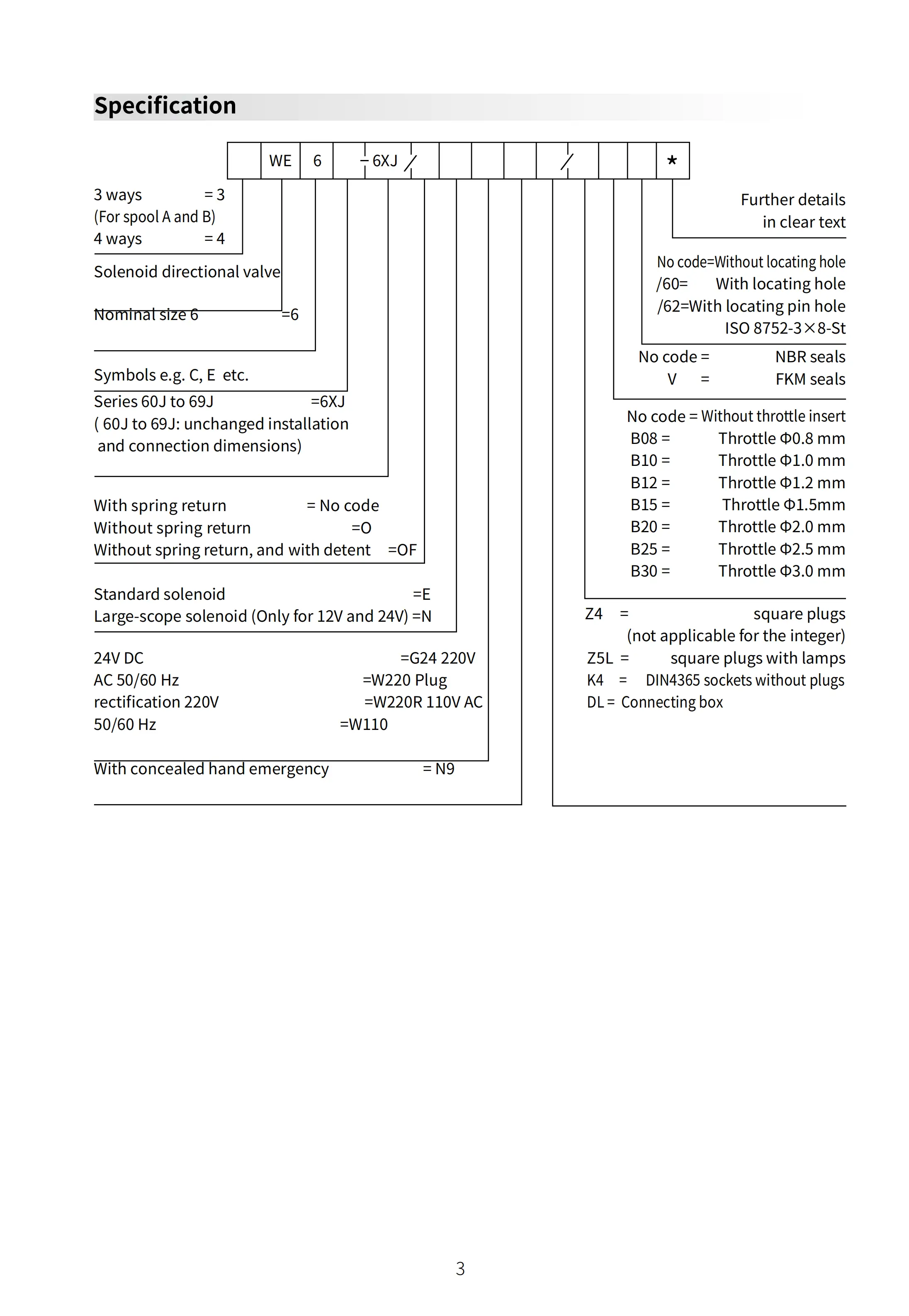

一、型号逐位完整精准释义（原厂标准编码）

• DSG：系列代号，通用板式电磁换向阀系列，工业经典油研体系标准阀型，通用性极强、配件全覆盖
• 02：通径规格，标准NG6/DN6（02小通径），接口G1/8，适配中小流量液压回路，结构紧凑、安装灵活
• 3C2：阀芯机能代码，三位四通、O型中位全封闭，弹簧对中复位，中位四口封闭、全域保压锁止，为本型号核心机能
• DSG-02系列主流中位机能工况对照
• 3C2（O型·本款）：四口全封闭，系统保压、油缸刚性锁止，定位精度最高
• 3C4（M型）：P-T卸荷、A-B封闭，主打待机节能，通用自动化设备首选
• 3C6（Y型）：P封闭、A-B-T互通，油缸浮动，适配手动微调、对位工况
• 2B2（二位四通）：单电控常闭，简易单向动作回路专用
• 默认核心配置：高精度精密淬火阀芯、高强度铸铁阀体、对称弹簧自动对中结构、湿式/干式通用电磁铁适配、耐老化高压NBR密封总成、标准02板式安装面。阀芯配合间隙极小，中位密封性能优异，换向无卡顿、复位精准，可适配高频启停、24小时连续量产工况，保压稳定性远超常规换向阀。
• 选型红线：本阀为O型全封闭保压机能，中位无卸荷功能，设备待机系统持续保压，定量泵系统需搭配溢流阀溢流稳压散热；变量泵系统长期待机存在微溢流发热，不适合长时间空载节能工况；对油液洁净度敏感，杂质卡滞阀芯会直接导致保压泄压、定位漂移；严禁超压、超流量长期运行。

二、核心额定技术参数（DSG-02标准规格）

• 阀型结构：三位四通、板式安装、弹簧对中复位、电磁直动式换向阀
• 公称通径：NG6 / DN6，标准02系列小通径
• 安装方式：标准板式安装，适配02通用阀底板、叠加阀组
• 最高额定工作压力：31.5MPa（315bar）全域稳定耐压
• 允许瞬时冲击压力：33MPa短时耐受
• 最大通流流量：40L/min，适配中小流量精密液压回路
• 标准适用流量：5~35L/min，此区间换向最稳、压降最小、保压最优
• 换向响应时间：≤0.05s，高频换向灵敏无滞后、动作一致性高
• 常规电压规格：DC24V、AC220V（工业通用标配）
• 线圈允许温升：≤45℃，连续通电不易过热烧毁
• 中位机能：O型（P/T/A/B四口全封闭）
• 适配液压介质：ISO VG32/VG46抗磨液压油，精密工况优选VG32
• 工作油温区间：-10℃～70℃，车间宽温工况稳定适配
• 系统推荐过滤精度：≤25μm，精密保压工况建议10μm，杜绝阀芯卡滞泄压
• 核心优势：中位全域保压、油缸刚性锁止零漂移、换向精准、耐压等级高、适配性广、故障率极低、适合精密定位锁模工况

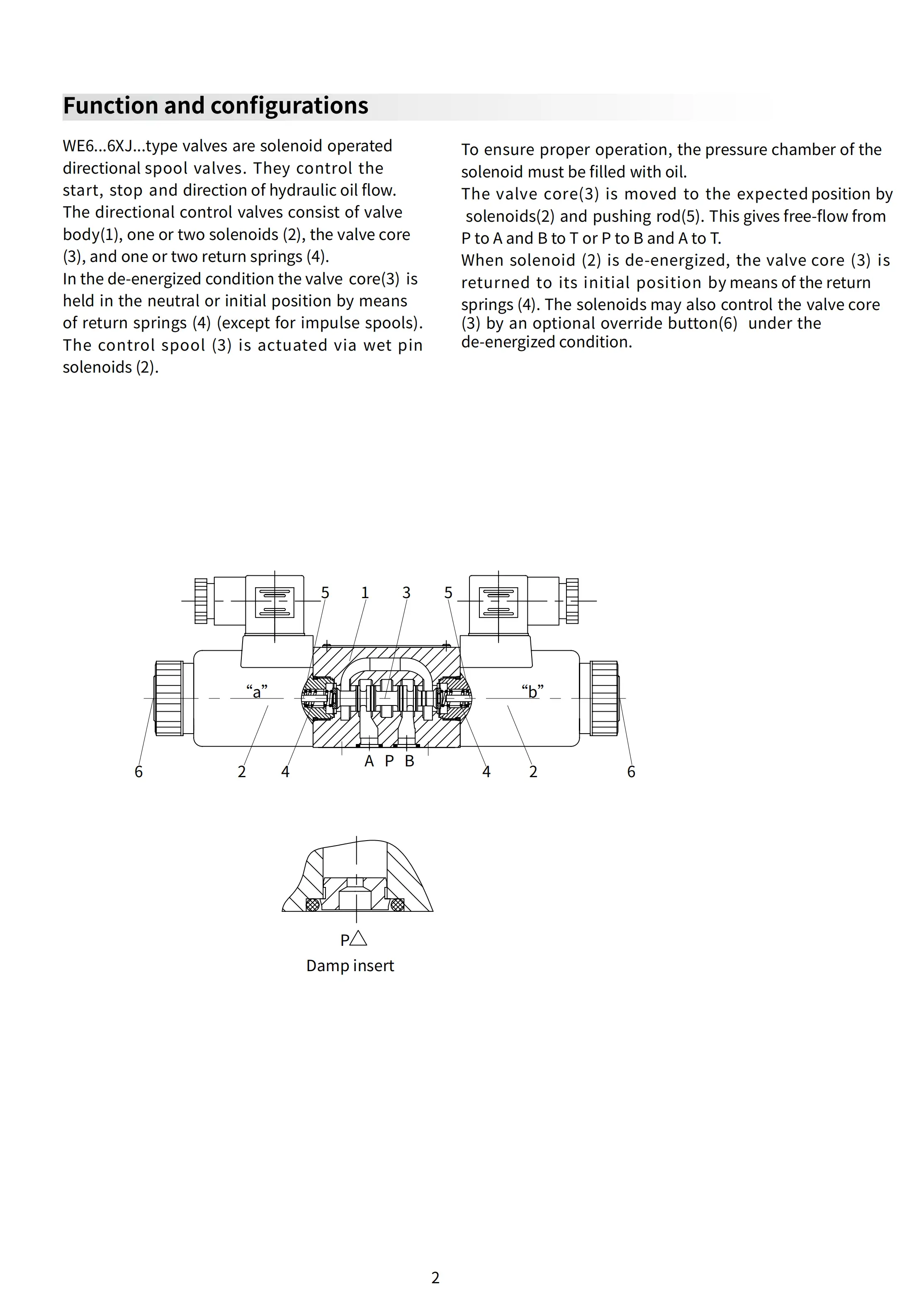

三、专属工作原理（DSG-02-3C2 O型核心逻辑）

1、中位全封闭保压原理（核心特色）

设备无动作、电磁阀断电复位中位时，两端对称弹簧精准推动阀芯归位，完全封闭P进油口、T回油口、A/B工作油口，液压系统整体密闭保压，油缸两腔锁止无泄压。可长期维持设备定位状态，杜绝模具松模、垂直负载下坠、加工点位偏移等问题，是高精度短时保压、刚性定位工况的最优机能。

2、双侧电磁换向动作原理

左侧电磁铁得电：阀芯右移，导通P-A、B-T油路，油缸平稳伸出、执行加压/定位动作；右侧电磁铁得电：阀芯左移，导通P-B、A-T油路，油缸平稳缩回复位。双侧换向切换干脆、无迟滞、无压力波动，动作平顺无冲击，适配精密加工成型工艺。

3、弹簧自动对中复位机制

阀体两端配备高精度对称压力弹簧，断电后无偏移精准复位，每次待机均可实现四口完全封闭，长期运行保压性能不衰减，动作一致性极高，无中位泄压、轻微窜动等通病。

4、精密间隙密封保压特性

阀芯与阀套采用微米级精密配合间隙，配合高精度阀座密封结构，中位静态内泄量极低，可满足常规精密保压需求，无需额外加装液压锁即可实现基础锁止定位，简化液压回路结构。

阀件核心定位：DSG-02-3C2=02通径O型全封闭、高精度保压、刚性锁止电磁换向阀，是模具锁模、精密定位、垂直稳压液压系统的标配核心阀件。

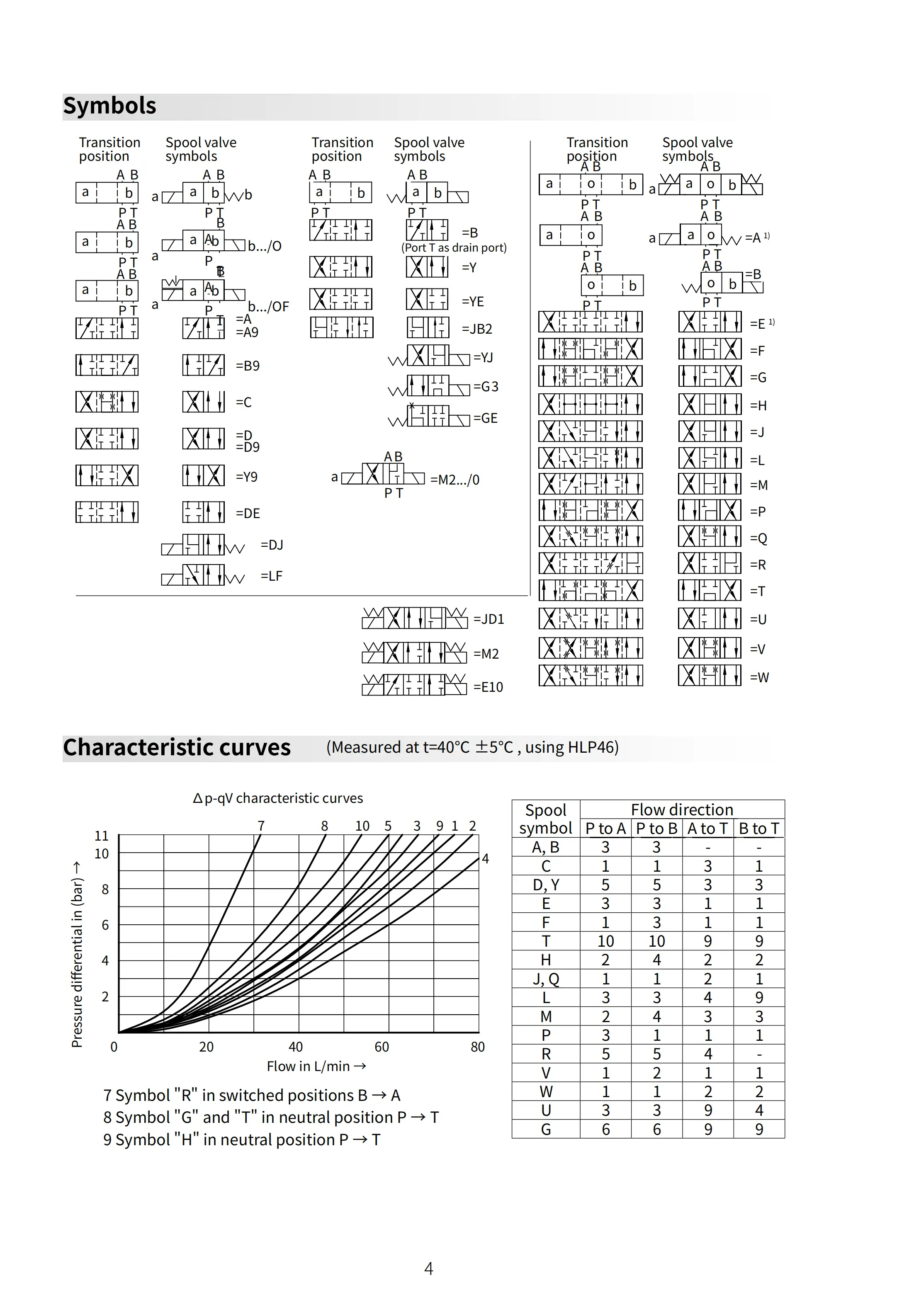

四、中位机能精准选型对比

五、标准化安装与精准调试步骤

1. 安装基面清理：彻底清理02阀板安装面铁屑、油污、毛刺，保证阀体与底板完全贴合，杜绝贴合不严导致的中位泄压、端面渗油隐患。
2. 油路对位安装：严格对照阀体P/T/A/B油路标识对位安装，禁止错位、倾斜装配，避免油路封堵、换向失效、保压失灵。
3. 对角均匀锁紧：采用对角分次均匀锁紧固定螺栓，保证阀体受力均衡无形变，防止阀芯偏移卡滞、密封泄压。
4. 规范电气接线：匹配现场DC24V/AC220V标准电压，接线紧固绝缘完好，杜绝虚接、短路、长期通电憋压。
5. 系统全域排气：开机前彻底排空阀体、管路、油缸内部空气，防止气蚀、动作抖动、保压不稳、点位漂移。
6. 空载动作调试：空载状态下测试双侧电磁铁换向、断电中位复位，确认动作顺畅、切换灵敏、无卡顿无异响。
7. 中位保压标定：油缸到位停机中位待机，观察压力表压力稳定、静置3~5分钟无掉压、油缸无位移，确认保压合格。
8. 满载稳定性复检：带负载反复循环动作，验证加压、复位、保压全流程稳定，无泄压、无发热异常，方可投入量产。

六、高频现场故障排查（DSG-02-3C2专属）

• 中位掉压、定位漂移、模具松模：阀芯密封面卡杂质、阀芯轻微磨损、弹簧复位不到位；拆解清洗阀芯阀套、研磨密封面、更换疲劳弹簧，磨损严重更换阀件。
• 系统待机油温偏高、持续发热：O型机能无卸荷，定量泵长期溢流；优化系统搭配，匹配溢流阀稳压，短时保压工况适配本阀，长待机工况更换M型机能。
• 单侧/双侧不换向、动作无反应：线圈烧毁、线路虚接、阀芯卡死；检测线圈通断、紧固接线、彻底清洗阀芯流道清除油泥。
• 换向卡顿、动作迟滞：油液粘稠低温、阀芯积泥卡涩、弹簧弹力衰减；预热油温至25℃以上、清洗阀体、更换复位弹簧。
• 阀体端面渗油漏油：安装力矩不均、密封垫老化、阀体形变；均匀对角锁紧螺栓、更换全套02规格密封垫片、校正安装平面。
• 保压精度下降、缓慢泄压：阀芯配合间隙磨损、油液杂质划伤密封面；更换洁净液压油、研磨阀芯修复或更换全新阀件。

七、硬性使用禁忌与标准化维保规范

• 严禁脏油工况运行：微小杂质划伤阀芯精密密封面，直接导致中位泄压、保压失效，是本阀核心禁忌。
• 严禁长期超31.5MPa高压运行：超压造成阀体形变、阀芯卡滞、密封击穿、全域泄压故障。
• 严禁超40L/min大流量过载使用：超流量引发液压冲击、阀芯高速磨损、保压精度快速衰减。
• 严禁线圈长期通电待机：持续通电无动作会导致线圈过热老化、烧毁，缩短阀件使用寿命。
• 严禁暴力单边锁紧安装：阀体受力变形、阀芯偏移，造成永久卡滞、保压失灵。
• 严禁低温冷机直接重载保压：油温过低油液粘稠，阀芯复位阻力大，易出现中位密封不严、泄压掉压。
• 严禁长时空载待机工况使用：O型无卸荷，长期溢流会导致油温持续升高、油液碳化堵塞流道。
• 标准维保周期：每1000小时检查换向灵敏度、中位保压稳定性、油缸定位精度、阀体渗漏与线圈温度；每2000小时拆解清洗阀芯、阀套、内部流道，彻底清除油泥杂质，检查弹簧弹性、阀芯密封面磨损状态，更换全套密封垫片，重新标定保压性能与换向精度，恢复原厂精准锁止、稳压稳定的工作性能。
