久冈JGH電磁控制溢流閥SBSG-10-1PN-3-30 1PN-2 1PN-1 1NP

下面是 JGH（台湾久冈 Jeou Gang Hydraulic） 全系列完整型号清单（液压阀全品类）。

---

一、电磁换向阀（4WE 系列，油研型）

4WE-6 通径（6mm）

- 4WE-6D/E-G24-20

- 4WE-6D/E-W220-20

- 4WE-6E/E-G24-20

- 4WE-6E/E-W220-20

- 4WE-6G/E-G24-20

- 4WE-6G/E-W220-20

- 4WE-6H/E-G24-20

- 4WE-6H/E-W220-20

- 4WE-6J/E-G24-20

- 4WE-6J/E-W220-20

- 4WE-6L/E-G24-20

- 4WE-6L/E-W220-20

- 4WE-6R/E-G24-20

- 4WE-6R/E-W220-20

4WE-10 通径（10mm）

- 4WE-10D/E-G24-20

- 4WE-10D/E-W220-20

- 4WE-10E/E-G24-20

- 4WE-10E/E-W220-20

- 4WE-10G/E-G24-20

- 4WE-10G/E-W220-20

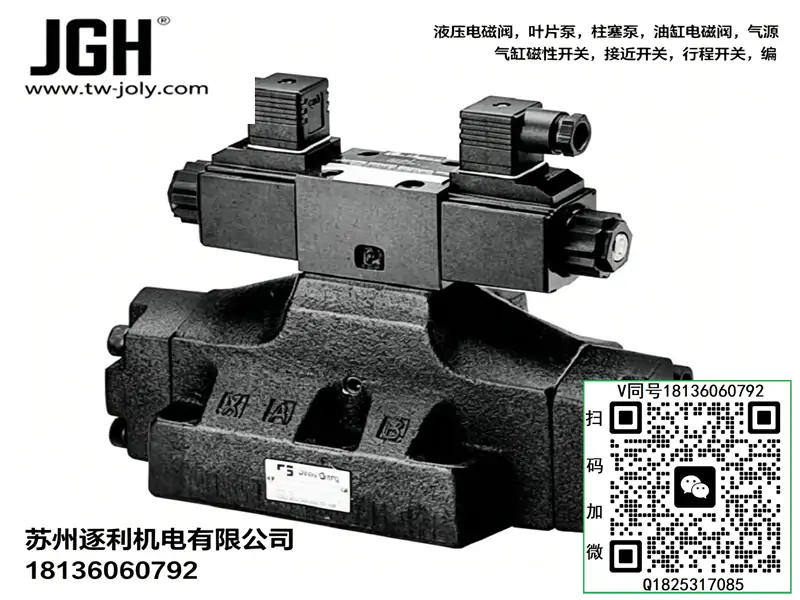

DHG 液控方向阀

- DHG-04-3C2-ET-50-W220

- DHG-04-3C3-ET-50-W220

- DHG-04-3C4-ET-50-W220

- DHG-06-3C2-ET-50-W220

- DHG-06-3C3-ET-50-W220

---

二、压力控制阀（溢流阀 / 减压阀 / 顺序阀）

1）直动式溢流阀（MCR 系列）

- MCR-01-A-10-L

- MCR-01-B-10-L

- MCR-01-C-10-L

- MCR-01-D-10-L

- MCR-03-A-20-L

- MCR-03-B-20-L

- MCR-03-C-20-L

- MCR-07-B-10-L

- MCR-07-C-10-L

- MCR-07-D-10-L

2）先导式溢流阀（BG/BSG/SBG/SBSG 系列）

- BG-06-2-30

- BG-06-3-30

- BSG-03-2-30

- BSG-06-2-30

- SBG-06-1-30

- SBSG-06G-1PN-3

3）远程控制溢流阀（DG/DT 系列）

- DG-01-2-30

- DT-01-2-30

4）减压阀（RG/RT 系列）

- RG-03-2-30

- RT-06-2-30

5）单向减压阀（RCG/RCT 系列）

- RCG-03-2-30

- RCT-06-2-30

6）压力控制阀（HG/HT/HCG/HCT 系列）

- HG-03-2-30

- HT-06-2-30

- HCG-10-C1

- HCT-10-C2

---

三、叠加阀系列

1）叠加式溢流阀（MRV 系列）

- MRV-02-A-1

- MRV-02-A-2

- MRV-02-A-3

- MRV-02-B-1

- MRV-02-B-2

- MRV-02-B-3

- MRV-02-P-1

- MRV-02-P-2

- MRV-02-P-3

- MRV-03-A-1

- MRV-03-A-2

- MRV-03-A-3

- MRV-03-B-1

- MRV-03-B-2

- MRV-03-B-3

- MRV-03-P-1

- MRV-03-P-2

- MRV-03-P-3

2）叠加式减压阀（MBRV 系列）

- MBRV-02P-1

- MBRV-02P-2

- MBRV-03P-1

- MBRV-03P-2

3）叠加式电控减压阀（MSPR 系列）

- MSPR-02-1PN-3

- MSPR-03-1PN-3

4）叠加式抗衡阀（MSCV 系列）

- MSCV-02-A-1

- MSCV-02-B-1

- MSCV-03-A-1

- MSCV-03-B-1

5）叠加式单向节流阀（MTC/TC2G 系列）

- MTC-02-W-K-20

- TC2G-01-W-20

---

四、插装阀系列

1）直动式溢流阀（J-RDBA 系列）

- J-RDBA-06-2-30

2）引导式溢流阀（J-CRV/J-RVCA 系列）

- J-CRV-10-2-30

- J-RVCA-10-2-30

3）插装溢流阀（J-RPCC 系列）

- J-RPCC-16-2-30

4）逻辑阀（LCV 系列）

- LCV-16-05

- LCV-20-20

- LCV-25-50

- LCV-32-50

- LCV-40-50

- LCV-50-50

---

五、单向阀 / 节流阀 / 流量阀

1）单向阀（CA/CIT 系列）

- CA-10G-05-10

- CIT-02

- CIT-03

- CIT-04

2）节流阀（TV/NV 系列）

- TV-02

- TV-03

- NV-06-2-30

3）单向节流阀（TC 系列）

- TC-02

- TC-03

---

六、其他阀类

1）满油阀（PF/CPDF 系列）

- PF-150-20

- PF-200-20

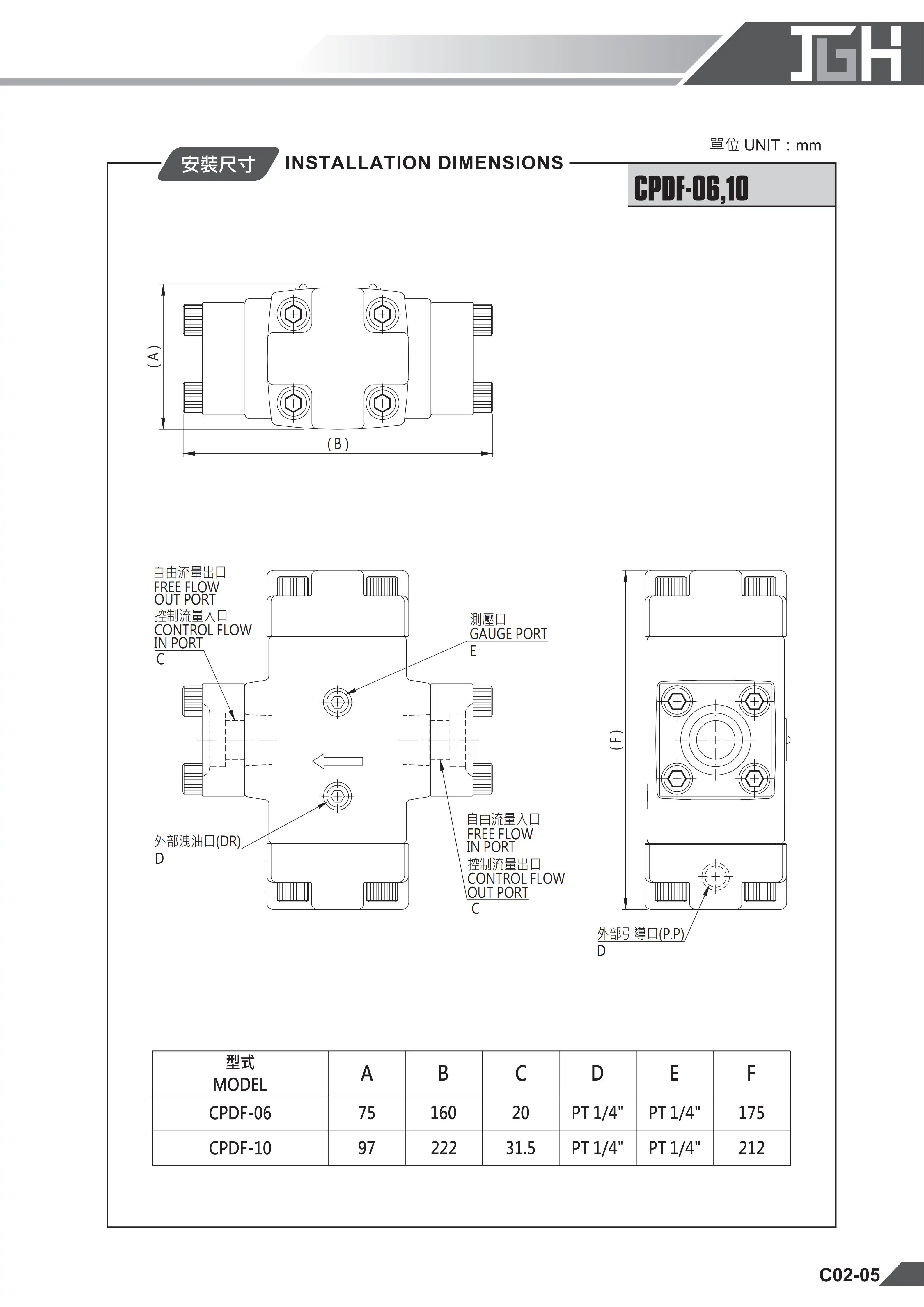

- CPDF-16

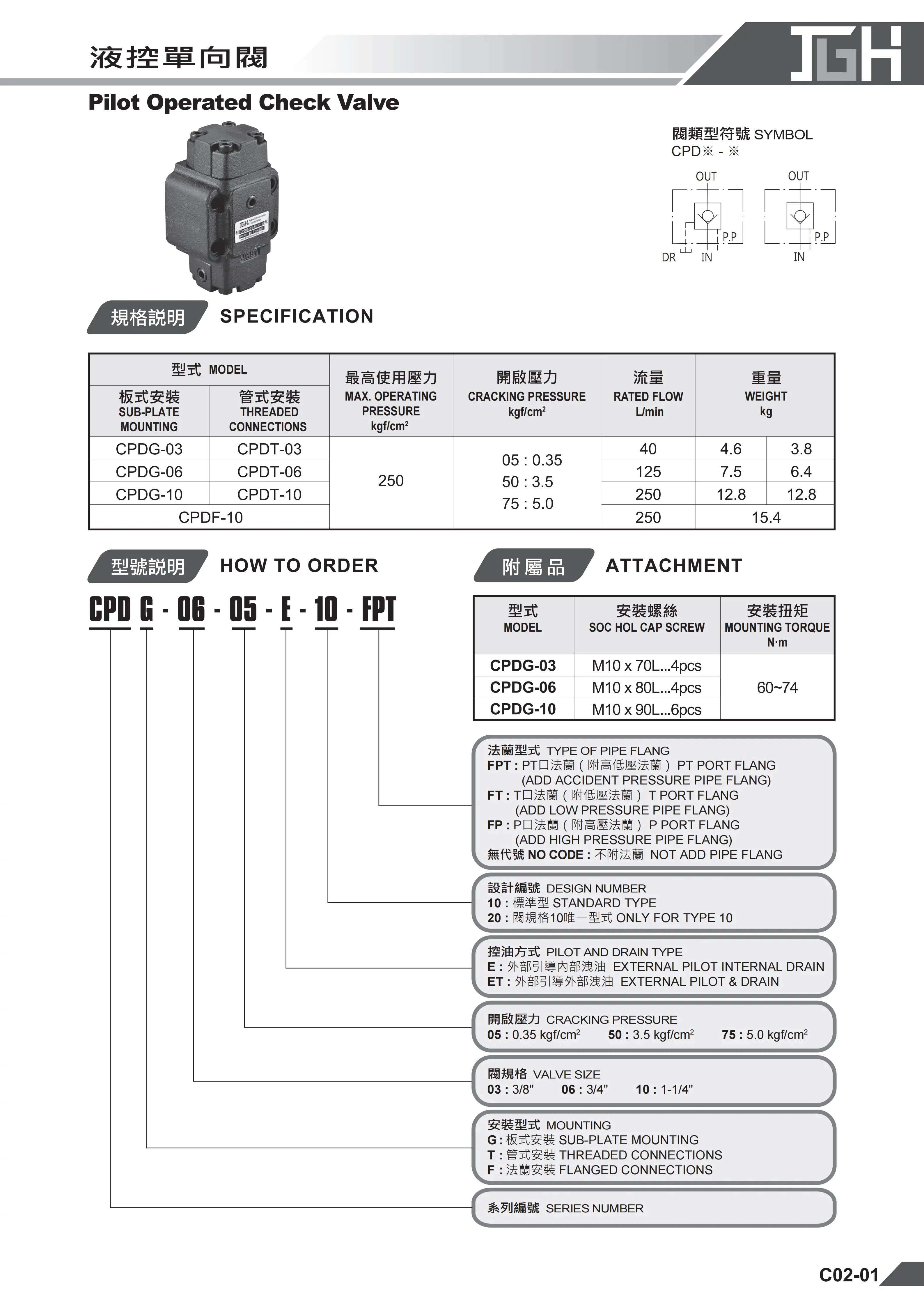

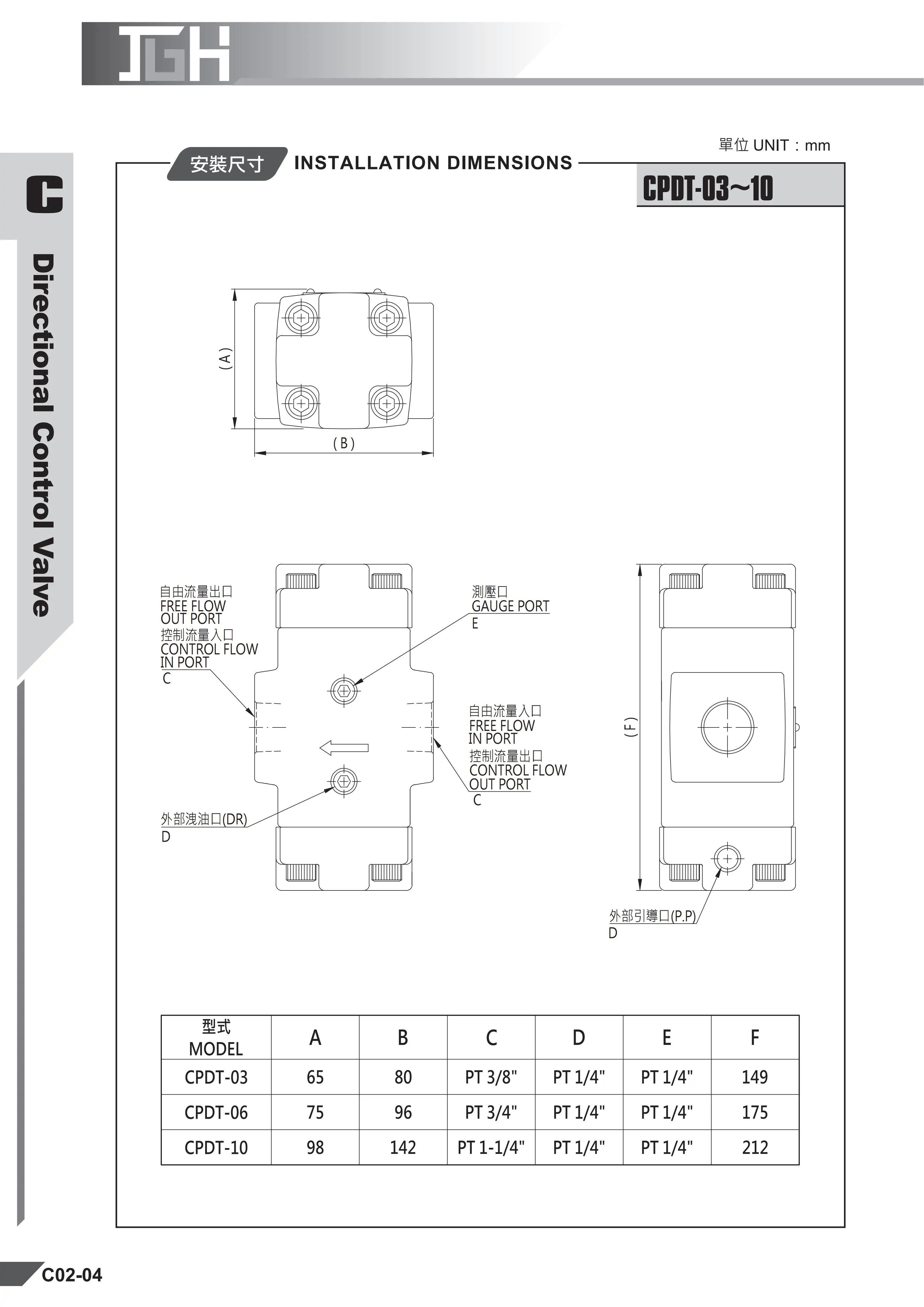

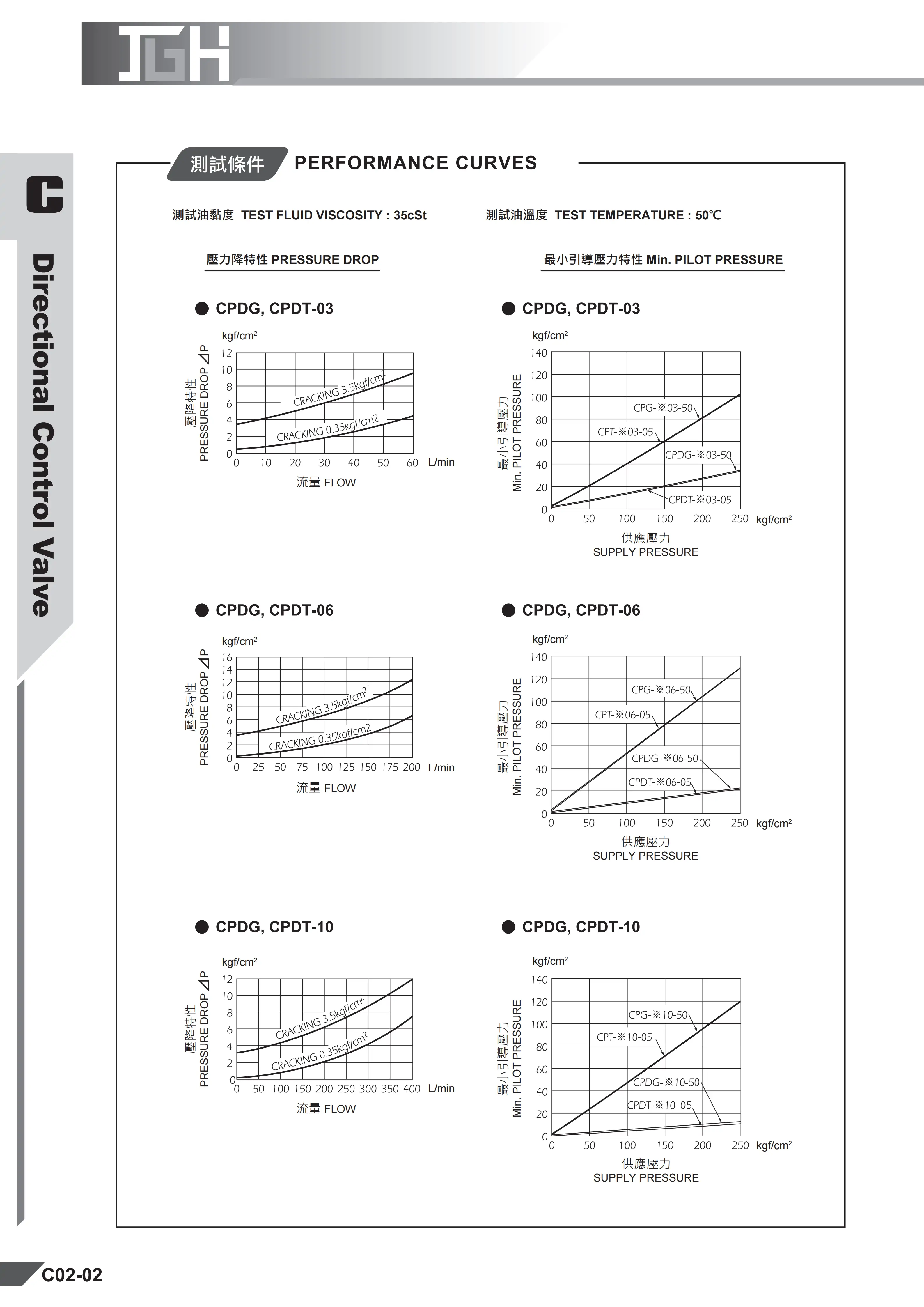

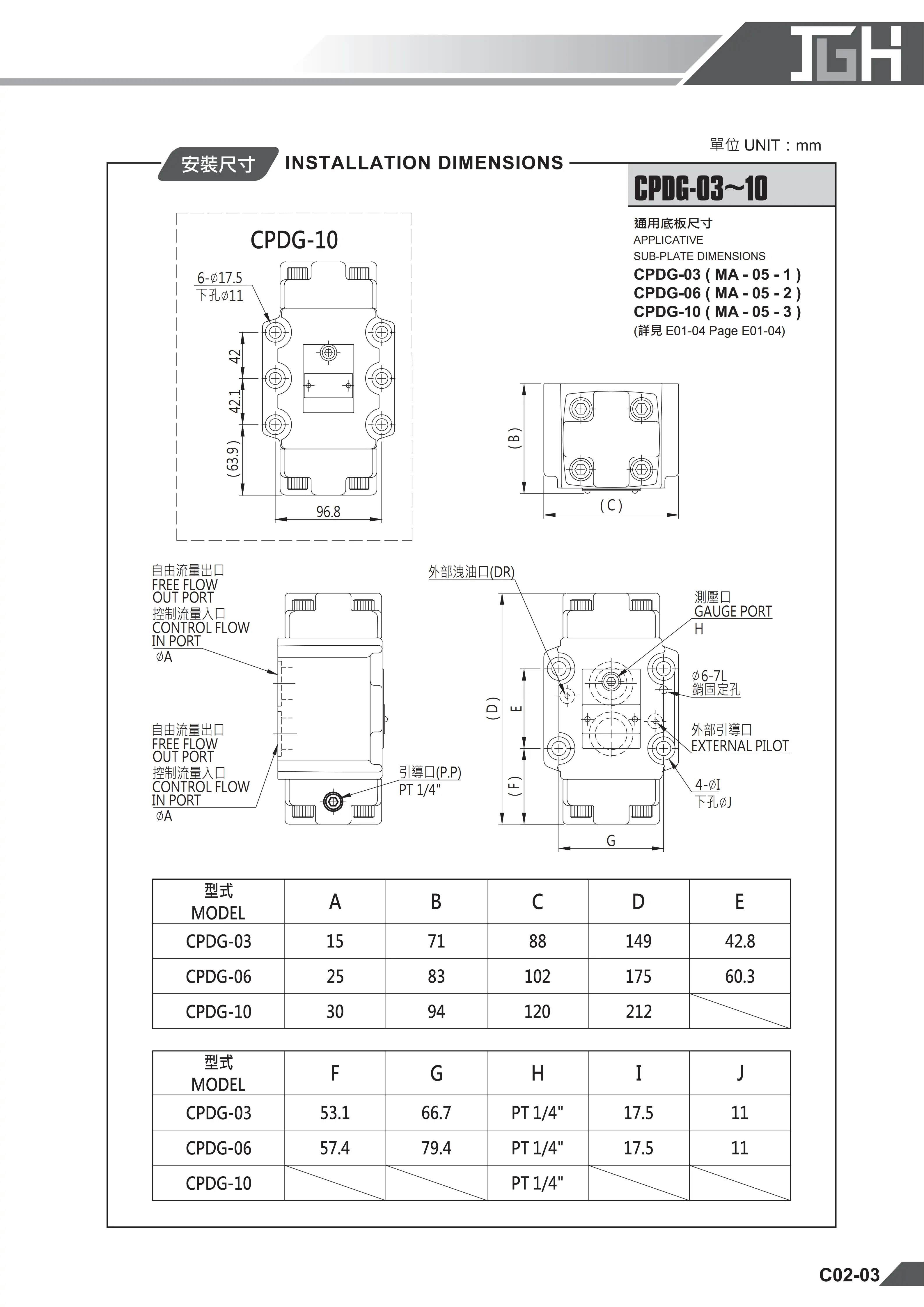

2）液控单向阀（CP 系列）

- CP-06-2-30

3）六段阀（SVM6A 系列）

- SVM6A-06-2-30

4）压力开关（JPS 系列）

- JPS-02-1-30

成套适配说明：台湾久冈SBSG系列大流量低噪音先导电磁溢流阀，板式底板安装、内置集成电磁阀，无需外接先导油管，属于日系大流量主系统调压核心阀。适配DSG-03换向阀、J-RVEA插装溢流阀同03/10通径液压站，最大通流400L/min，覆盖双联大流量油泵工况，主打空载静音卸荷、系统压力稳压，区别于常规DBW10溢流阀，降噪结构可降低溢流啸叫15dB。

一、型号逐位原厂精准释义（久冈官方编码）

• SBSG：系列代号，S=低噪音结构、BS=先导溢流、G=板式安装；区别于普通BSG，阀芯增设阻尼降噪槽，杜绝高压连续溢流尖啸，适配车间密闭机房
• 10：通径规格，10通径（1-1/4寸），匹配ISO4401-07标准底板，和DBDH10、J-RVEA同属NG10流量等级，远超02叠加阀流量上限
• 1PN：电磁阀机能代号，常开型（断电卸荷、通电建压），行业俗称常态卸荷；对应反向1NP常闭型（断电保压、通电卸荷），二者线圈通用、阀芯不可互换，现场极易接反
• 3：调压弹簧档位，压力区间7~210kgf/cm²（0.7~21MPa），机床液压站最主流全量程弹簧，匹配系统21MPa额定工作压力
• 30：调压调节结构，标准内六角螺杆调节+防松背帽，无手柄；后缀32为T型手轮调节，震动工况优先选30螺杆款，压力零漂移
• 核心选型红线：1PN常开致命易错点。设备停机断电时系统直接卸荷归零，油泵空载；若设备断电需要保压，必须选用1NP常闭，选错会导致夹具、垂直油缸断电自动下坠，引发安全事故。

二、液压&机械&电气额定参数（全系溢流阀对标）

• 承压参数：壳体极限耐压25MPa，长期额定工作压力21MPa，短时冲击耐压23MPa，略低于力士乐DBW10，适配久冈全系日系液压系统
• 流量参数：最大连续溢流流量400L/min，是J-RVEA的3.3倍、DBW10的2.7倍，支持24小时不间断连续溢流，无过热、无啸叫
• 降噪性能：阀芯多级节流降噪，溢流噪音≤62dB，普通溢流阀溢流噪音75dB，适合食品、精密磨削低噪车间
• 电气标配：出厂默认W220AC交流线圈，可选G24DC直流线圈；线圈功耗45VA，防护等级IP65，耐油雾腐蚀，内置浪涌吸收
• 安装规范：专用010板式底板，6颗M10螺栓对角锁紧，扭力42±3N·m；底板P/T/A油口标配G1-1/4螺纹，独立外泄油口G1/4
• 背压要求：外泄式独立泄油，T口主回油背压≤2MPa，先导外泄口背压≤0.5MPa，和J-RVEA外泄要求一致
• 介质工况：适配VG32/VG46抗磨液压油、水乙二醇，油温-15~75℃，允许NAS8级油液污染，配套25μm回油滤芯

三、两路工况油路动作逻辑（1PN常开专属）

1、电磁阀断电（常态）

先导电磁阀保持通路，主阀芯上腔先导油直接导通回油箱，主阀芯在微小压差下开启，油泵输出油液全部溢流回油箱，系统压力归零，油泵空载运转，能耗降低60%，设备待机节能。

2、电磁阀通电（工作态）

先导电磁阀闭合，主阀芯上腔建立调压弹簧设定压力，主阀芯关闭溢流通道，油泵压力升高至设定值，向油缸、夹具供给高压油，系统正常做功；负载超压时主阀芯微量溢流稳压。

低噪原理

溢流时油液通过阀芯三段渐变阻尼槽逐级降压，避免空化气蚀，消除流体共振啸叫，区别于普通溢流阀单级节流，长时间溢流温升更低。

四、四大主流溢流阀横向选型对照

五、标准化现场调压步骤

1. 油路泄压：设备断电，断开电磁阀电源，按压换向阀手动顶杆排空系统残压，板式溢流阀带压调压易导致阀芯卡滞、压力漂移
2. 初始复位：松开尾部防松背帽，逆时针旋转内六角螺杆至最松，此时通电系统压力稳定在0.7MPa下限
3. 分级升压：顺时针单次旋转1/12圈，间隔40秒等待压力稳定；大流量先导阀压力滞后性极强，严禁快速拧动，防止压力冲高爆管
4. 安全余量设定：工作压力18MPa时，溢流设定20MPa，预留10%冲击余量，避免负载峰值压力频繁溢流
5. 锁紧复测：锁紧防松背帽，连续空载运行20分钟，压力漂移≤±0.2MPa即为合格

六、高频现场故障排查（SBSG特有故障）

• 通电无法建压：先导电磁阀阀芯油泥卡滞、先导泄油口堵塞；拆解清洗先导阀芯，疏通φ1.2内置阻尼孔，更换25μm精密滤芯
• 溢流间歇性啸叫：外泄油管径偏小、管路共振；外泄油管更换为G3/8管径，管路增加减震管夹
• 断电无法卸荷：1PN阀芯装反、先导油路串油；核对阀体出厂流向标识，重新校对先导油路装配
• 底板结合面渗油：底板平面变形、螺栓扭力不均；研磨底板平面，按照对角分两次锁紧至42N·m

七、安装维保硬性禁忌

• 外泄油路禁忌：独立先导外泄口严禁并入主回油，背压超过0.5MPa会导致通电压力调不上、卸荷不彻底
• 线圈使用禁忌：AC220V线圈禁止并联续流二极管，会直接击穿线圈；直流线圈必须加装外置灭弧器
• 混用禁忌：SBSG底板和力士乐DBW10底板油孔位距不通用，禁止互换底板安装
• 维保周期：每2000小时清洗先导阻尼孔与降噪节流槽，4500小时更换底板密封垫圈、线圈，同步更换系统液压油
