JINHAI HED40A10/350L24S 压力继电器 金海液压 HED40A10/100

一、JINHAI 变量叶片泵（VP 系列，低压）

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

二、JINHAI 高压叶片泵（HVP 系列）

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

三、JINHAI 齿轮泵（KCB/2CY/ZYB 系列）

KCB 铸铁齿轮泵

- KCB-18.3

- KCB-33.3

- KCB-55

- KCB-83.3

- KCB-135

2CY 高压齿轮泵

- 2CY-1.08/2.5

- 2CY-2.1/2.5

- 2CY-3.1/2.5

- 2CY-5/2.5

ZYB 渣油齿轮泵

- ZYB-18.3

- ZYB-33.3

- ZYB-55

四、JINHAI 电磁换向阀（4WE 系列，力士乐型）

4WE6 通径（6mm，24V/220V）

- 4WE6D61/CG24NZ5L

- 4WE6E61/CG24NZ5L

- 4WE6J61/CG24NZ5L

- 4WE6G61/CG24NZ5L

- 4WE6H61/CG24NZ5L

- 4WE6D61/EW220RNZ5L

- 4WE6E61/EW220RNZ5L

4WE10 通径（10mm）

- 4WE10D33/CG24NZ5L

- 4WE10E33/CG24NZ5L

- 4WE10J33/CG24NZ5L

- 4WE10G33/CG24NZ5L

DSG 系列

- DSG-02-2B2-DL-24V/220V

- DSG-02-3C2-DL-24V/220V

- DSG-02-3C4-DL-24V/220V

- DSG-03-2B2-DL-24V/220V

- DSG-03-3C2-DL-24V/220V

WD-G 系列（鞋机专用）

- WD-G03-3C2-A2-N

- WD-G03-3C5-A2-N

- WD-G03-2B2-A2-N

五、JINHAI 手动换向阀（4WMM 系列）

- 4WMM6D50（弹簧复位）

- 4WMM6D50/F（钢珠定位）

- 4WMM6Y50

- 4WMM6Y50/F

- 4WMM6H50

- 4WMM6H50/F

- 4WMM6G50

- 4WMM6G50/F

六、JINHAI 电液换向阀（4WEH 系列）

- 4WEH16C/24

- 4WEH16D/24

- 4WEH16Y/24

- 4WEH25C/24

- 4WEH25D/24

- 4WEH32C/24

- 4WEH32D/24

- 4WEH32Y/24

- 4WEH32C/220

- 4WEH32D/220

七、JINHAI 压力阀（溢流阀 / 减压阀 / 电磁溢流阀）

先导式溢流阀 DB/DBW 系列

- DB10B-1-50/31.5

- DB20B-1-50/31.5

- DB30B-1-50/31.5

- DBW10B-1-50/31.5/24V

- DBW20B-1-50/31.5/24V

- DBW30B-1-50/31.5/24V

- DBW10B-1-50/31.5/220V

- DBW20B-1-50/31.5/220V

先导式减压阀 DR 系列

- DR10-1-50/31.5

- DR20-1-50/31.5

- DR30-1-50/31.5

电磁溢流阀 BSG 系列（油研型）

- BSG-03-2B2-D24

- BSG-03-3C2-D24

- BSG-06-2B2-D24

- BSG-10-2B2-D24

八、JINHAI 单向阀 / 节流阀

单向阀 S 系列

- S6A

- S6A/2

- S8A

- S8A/2

- S10A

- S10A/2

- S15A

- S15A/2

- S20A

节流阀 / 单向节流阀 DRV 系列

- DRV6

- DRV6/2

- DRV8

- DRV8/2

- DRV10

- DRV10/2

- DRV12

- DRV12/2

- DRV16

- DRV16/2

- DRV20

- DRV20/2

- DRV25

- DRV25/2

九、JINHAI 叠加阀（MRV/MBR/MPC/MFC）

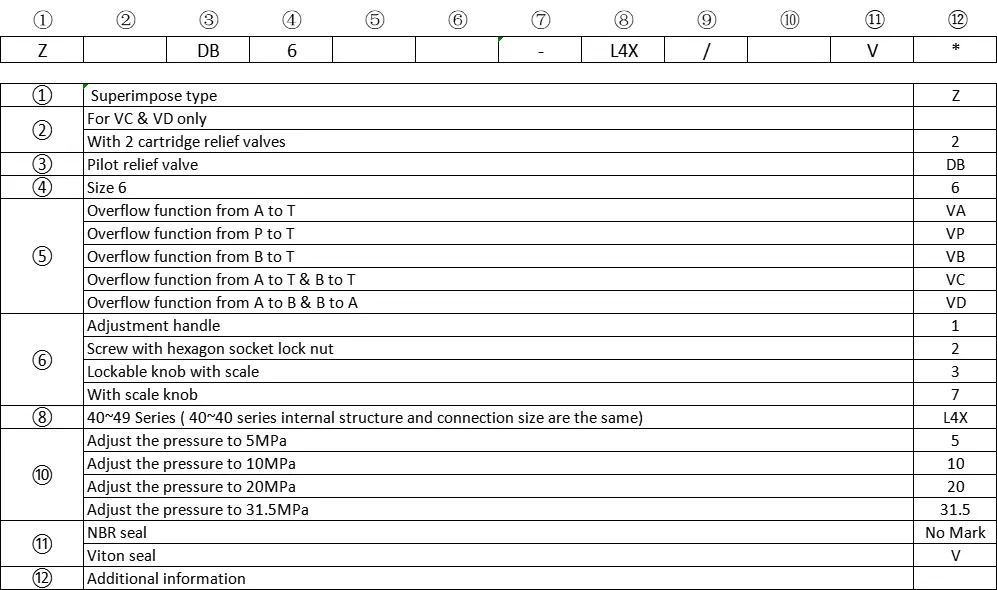

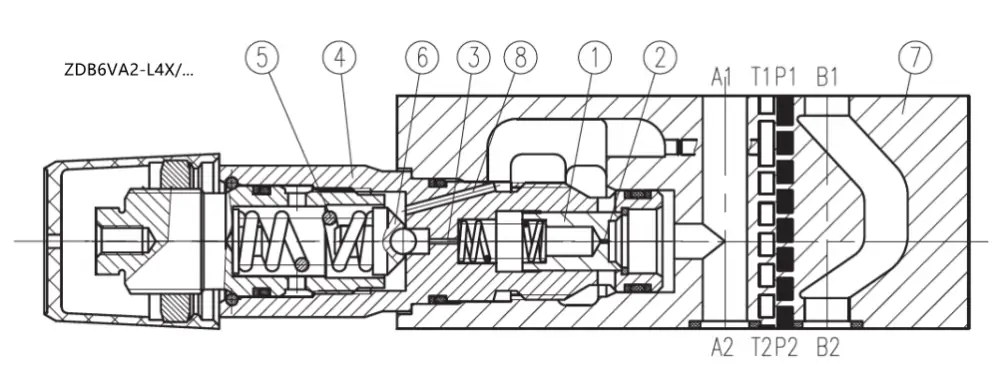

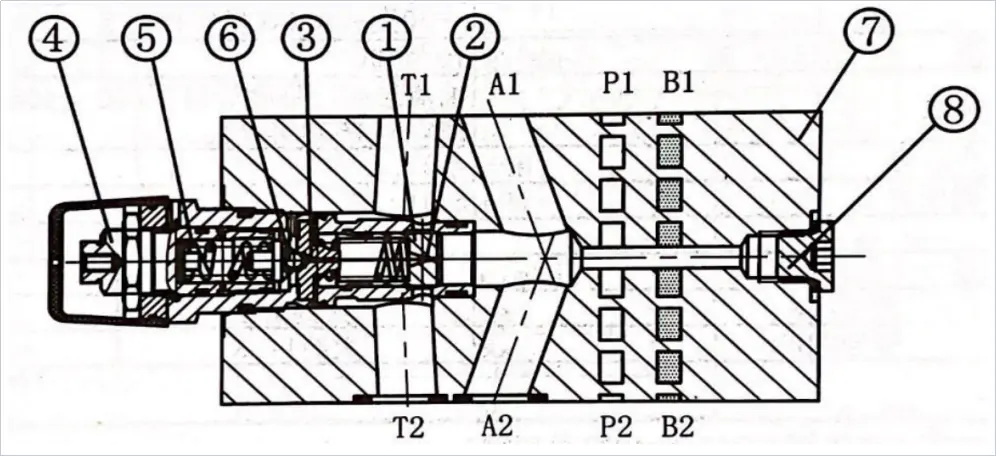

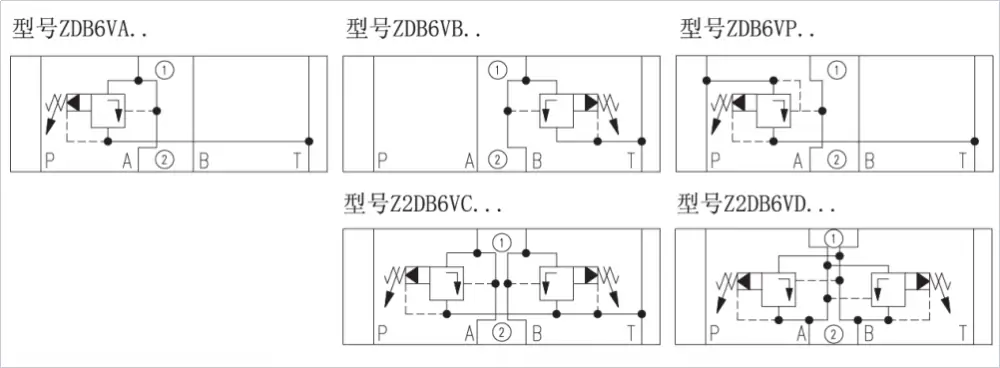

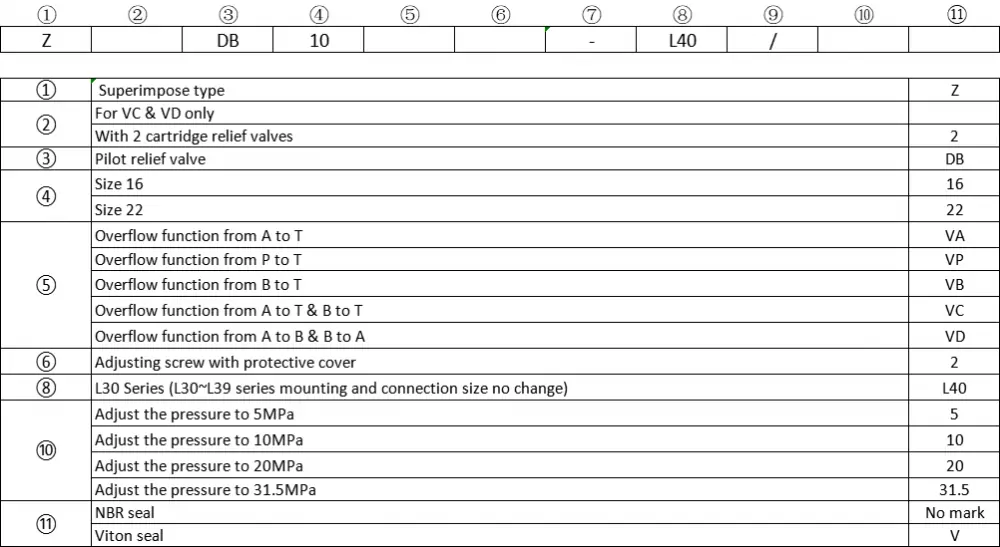

叠加式溢流阀 MRV

- MRV-02-P-1/2/3

- MRV-03-P-1/2/3

叠加式减压阀 MBR

- MBR-02-P-1/2/3

- MBR-03-P-1/2/3

叠加式单向阀 MPC

- MPC-02-W/A/B

- MPC-03-W/A/B

叠加式节流阀 MFC

- MFC-02-04/06/10

- MFC-03-04/06/10

成套适配说明：国标柱塞式液电转换元件，适配本次全部高压液压系统，可并联DB10溢流阀、4WE6换向阀、EFBG比例阀油路。用于系统高压过载报警、顺序动作联锁、低压失压停机，弥补溢流阀纯机械防护无电气反馈的短板，实现机电双重安全防护，底板安装孔距兼容主流03通径阀组油路块。

一、型号逐位通用国标释义（零品牌编码）

• HED40：第四代柱塞直动式压力继电器，区别于膜片式，抗液压冲击、耐油液杂质，适合高压脉动油路，是工业液压通用主流结构
• A：A型油口接入形式，侧进油侧向出线，侧向径向测压，油路块侧面开孔安装，不占用油路端面空间
• 10：调节弹簧精度等级，10=窄压差高精度款，回差（通断压力差值）≤4%，适合压力严格联锁工况；对比15级弹簧回差偏大，仅用于粗略报警
• 350：系统最高耐受压力35MPa，匹配DB10-1-50/1高压量程，全覆盖EFBG-03-H（24.5MPa）使用区间，安全余量充足
• L：微动开关触点形式，常开触点（NO），压力达标后触点闭合输出电信号，压力回落自动断开，现场最常用联锁触点
• 24：适配控制回路电压DC24V，直接对接机床PLC输入端子，无需外接继电器转换
• S：防护结构代号，防尘防水密封顶盖，出线口自带耐油密封胶圈，防护等级IP65，适配油污、水雾液压站环境
• 核心选型红线：区分L常开/Z常闭，二者不能混用。L常开用于高压达标联锁换向；Z常闭用于失压紧急停机，接线逻辑完全相反，接反会直接导致设备误动作。

二、液压+电气额定参数

• 液压参数：额定调压区间3.5~35MPa，柱塞有效测压面积稳定，允许瞬时压力冲击40MPa；允许介质粘度10~380mm²/s，适配VG32/VG46抗磨液压油，允许油液污染度NAS8级
• 压力回差：固定固有回差≤3.2%，不可人工调节，例如设定20MPa导通，回落至19.36MPa自动断开，无需额外阻尼调压
• 电气参数：DC24V额定触点电流3A，最大分断功率72W；禁止直接驱动电磁阀线圈，必须通过中间继电器转接，避免触点烧蚀粘连
• 响应与寿命：压力响应时间≤18ms，机械动作寿命≥100万次，允许最高切换频次120次/分钟，适配高频换向循环
• 安装参数：测压油口G1/4内螺纹，侧向安装；壳体允许任意角度安装，标配NBR耐油密封，工作油温-20~70℃

三、内部工作原理与油路接入位置

3.1 工作逻辑

系统油压作用于底部柱塞端面，油压克服内部调压弹簧预紧力推动柱塞上行，触发内置微动开关。油压低于设定值时，弹簧推动柱塞复位，开关触点回弹断开，实现液压压力到电气开关量的直接转换，无模拟信号漂移。

3.2 标准三种接入工况（适配现有阀组）

1. 主油路测压：并联油泵出油口，配合DB10溢流阀，溢流过载前提前输出报警信号，提前停机保护管路
2. 执行支路测压：接入4WE6换向阀A/B工作口，判定油缸夹紧到位，到位后联锁下一工序动作
3. 比例系统测压：并联EFBG出油口，监测比例调压异常，压力超限直接切断比例放大器电源
4. 硬性禁忌：禁止接入回油低压管路，回油压力波动杂乱，会造成继电器频繁误触发。

四、和同系统压力防护元件对比

五、现场标准化调压与接线步骤

1. 油路泄压：关停油泵，打开4WE6手动顶杆排空油路残余压力，严禁带压旋转调压螺钉，防止柱塞弹跳损坏开关
2. 机械调压：打开顶部防尘盖帽，内六角顺时针旋转升压、逆时针降压，单次微调1/6圈，等待20秒压力稳定后复测
3. 电气接线：DC24V电源正极接入开关公共端，信号输出端接入PLC输入点，负极共地；线路单独走线，远离电机动力线避免电磁干扰误触发
4. 联动测试：空载升压至设定值，核验PLC信号同步接收；缓慢降压核验信号准时断开，确认回差无异常

六、高频现场故障排查

• 压力达标无信号输出：微动开关触点氧化、内部柱塞卡入油泥；拆解冲洗柱塞配合面，用无水酒精清洁触点，禁止砂纸打磨触点
• 无压力频繁误触发：油路脉动冲击、测压管路过长；加装内径4mm短阻尼测压管，衰减油压脉动
• 触点频繁粘连烧毁：直接驱动电磁阀负载过大；加装DC24V小型中间继电器隔离负载
• 压力调节失灵：调压弹簧疲劳形变、柱塞密封圈老化；更换同规格内置弹簧与耐油密封圈

七、安装维保与禁忌要点

• 密封缠绕：G1/4锥螺纹缠绕生料带仅2圈，避开前端进油孔，防止碎屑进入柱塞配合间隙造成卡阀
• 过滤匹配：匹配系统25μm回油精密滤芯，柱塞配合间隙仅0.008mm，细微铁屑极易卡死柱塞
• 温度禁忌：环境温度高于65℃时，微动开关绝缘老化加速，需远离油泵、溢流阀高温热源，间距≥15cm
• 维保周期：每2000小时开盖清理内部油泥，每5000小时更换全套密封件，同步和液压油更换周期对齐
