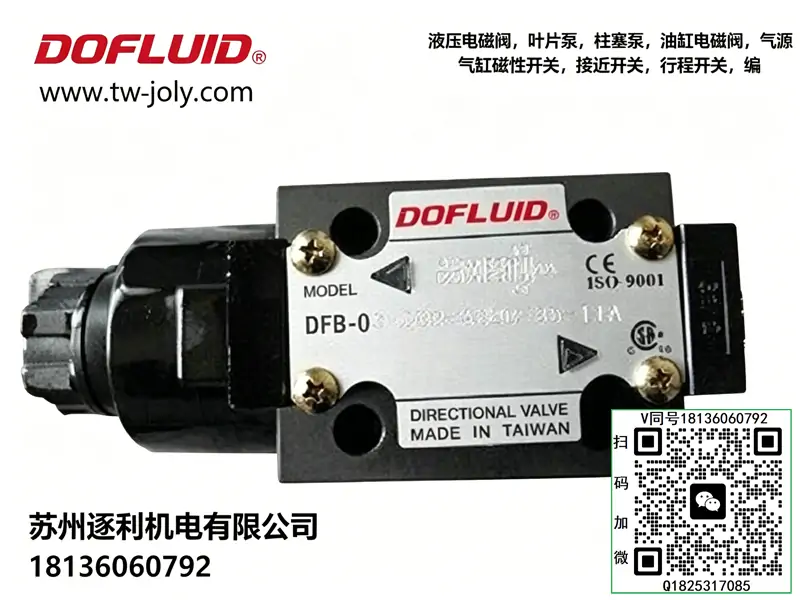

DOFLUID东峰电磁阀DFB/DFA-02-2B2-A110V-35C换向阀-线圈

DOFLUID（台湾东峰）液压阀 全型号汇总文档

品牌：DOFLUID（东峰，台湾液压元件品牌）

产品类型：电磁换向阀、比例阀、叠加阀、液压系统阀件

主营：木工机械、油压冲床、注塑机、硫化机等液压设备

---

一、电磁换向阀（DFA / DFB 两大系列，最常用）

1）DFA‑02 系列（2 分，1/4″）

- DFA‑02‑2B2‑D24‑35C

- DFA‑02‑2B3‑A220‑35C

- DFA‑02‑2B3L‑A220‑35C（带指示灯）

- DFA‑02‑2D2‑D24‑35C

- DFA‑02‑3C2‑A220‑35C

- DFA‑02‑3C3‑A220‑35C

- DFA‑02‑3C4‑A220‑35C

- DFA‑02‑3C9‑A220‑35C

- DFA‑02‑3C12‑A220‑35C

- DFA‑02‑3C40‑A220‑35C

- DFA‑02‑3C60‑A220‑35C

2）DFA‑03 系列（3 分，3/8″）

- DFA‑03‑2B2‑A220‑35C

- DFA‑03‑2B3‑A220‑35C

- DFA‑03‑2B3L‑A220‑35C

- DFA‑03‑2D2‑A220‑35C

- DFA‑03‑3C2‑A220‑35C

- DFA‑03‑3C3‑A220‑35C

- DFA‑03‑3C4‑A220‑35C

- DFA‑03‑3C5‑A220‑35C

- DFA‑03‑3C9‑A220‑35C

- DFA‑03‑3C11‑A220‑35C

- DFA‑03‑3C12‑A220‑35C

- DFA‑03‑3C40‑A220‑35C

- DFA‑03‑3C60‑A220‑35C

3）DFB‑02 系列（底板安装）

- DFB‑02‑2B2‑D24‑35C

- DFB‑02‑2B3‑A220‑35C

- DFB‑02‑3C2‑A220‑35C

- DFB‑02‑3C4‑A220‑35C

4）DFB‑03 系列（底板安装，大流量）

- DFB‑03‑2B2‑D24‑35C

- DFB‑03‑2B3‑A220‑35C

- DFB‑03‑2D2‑D24‑35C

- DFB‑03‑3C2‑A220‑35C

- DFB‑03‑3C3‑A220‑35C

- DFB‑03‑3C4‑A220‑35C

- DFB‑03‑3C60‑A220‑35C

5）电压代码（通用）

- D24 = DC24V

- A110 = AC110V

- A220 = AC220V

- A240 = AC240V

6）线圈 / 规格后缀

- 35 = 35L/min 标准流量

- 35C = 带盖板型

- L = 带 LED 指示灯

---

二、比例阀系列（DPGEE / PPGEE）

- DPGEE‑10‑2B2B‑75‑D24‑A1‑N‑DF31

- DPGEE‑10‑3C40‑75‑D24‑A1‑16F

- PPGEE‑6‑180‑D24‑A1（比例压力阀）

- D1FVE02CC0NM0314（比例方向阀）

---

三、叠加阀系列（常见型号）

- MCP‑02（叠加式单向阀）

- MBR‑02（叠加式减压阀）

- MBW‑02（叠加式溢流阀）

- MFX‑02（叠加式节流阀）

---

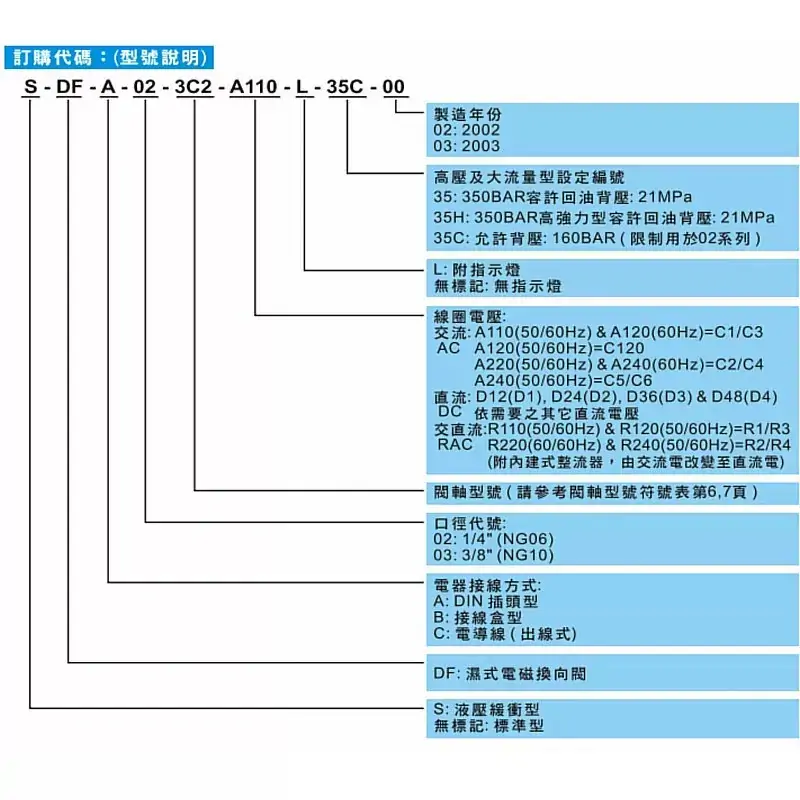

四、型号命名规则（DOFLUID）

以 DFA‑03‑3C4‑A220‑35C 为例：

- DFA = 系列（A = 管式，B = 底板）

- 03 = 规格（02=1/4″，03=3/8″）

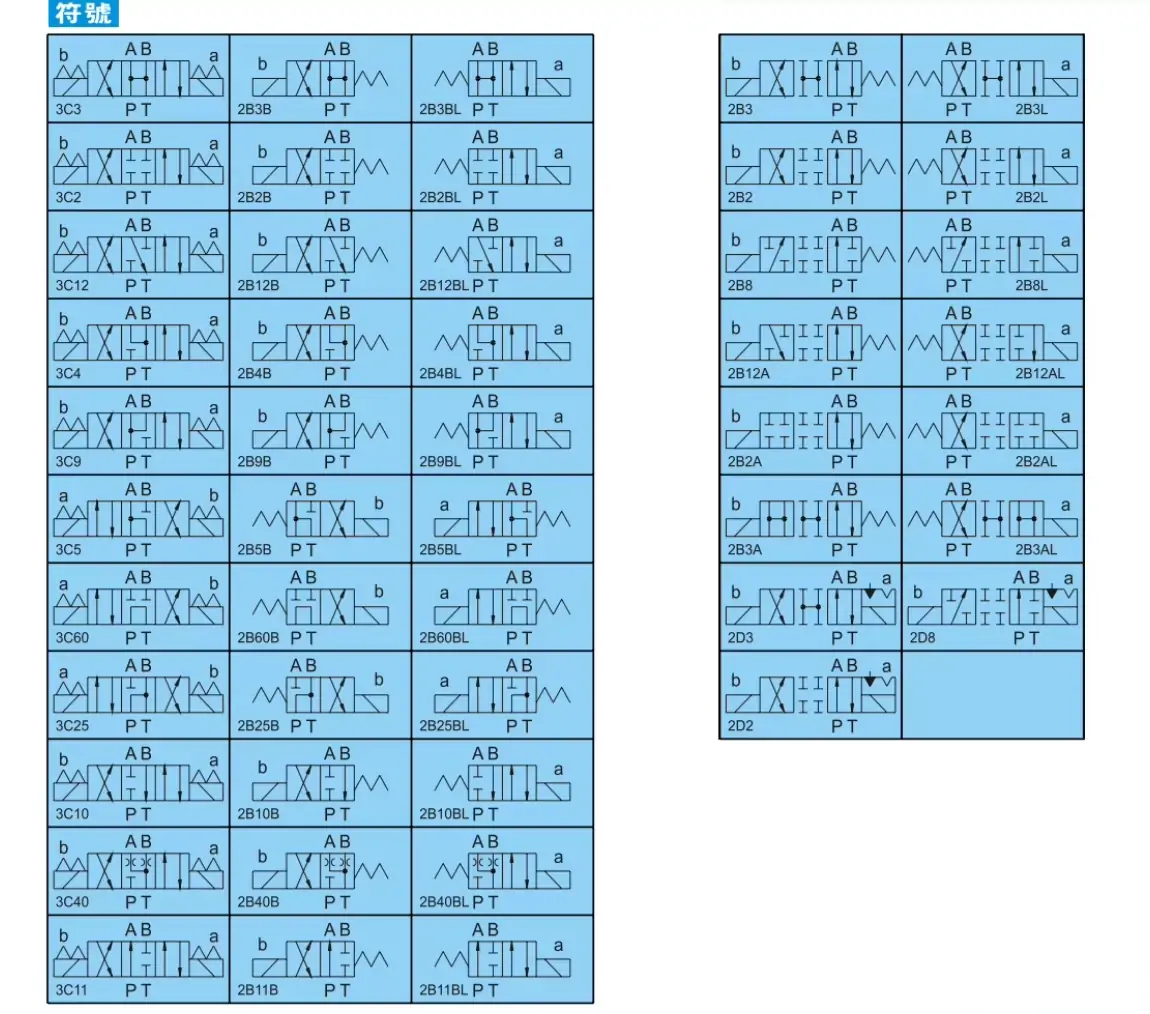

- 3C4 = 机能（3C4=O 型中位）

- A220 = 电压（AC220V）

- 35 = 流量（35L/min）

- C = 盖板型

品牌：台湾 DOFLUID（东峰）
系列：DFA 系列湿式电磁换向阀（油浸式）

一、型号释义（逐段拆解）

• DFA：系列代号，湿式电磁换向阀；A=DIN 插头型（接线方式）
• 02：口径规格 1/4"（NG06），板式安装
• 2B2：阀心机能（二位四通，单线圈，弹簧复位）
• A110V：交流线圈 AC110V/50–60Hz
• 35C：压力等级：最高工作压力 35MPa；回油背压 16MPa（02 系列专用）

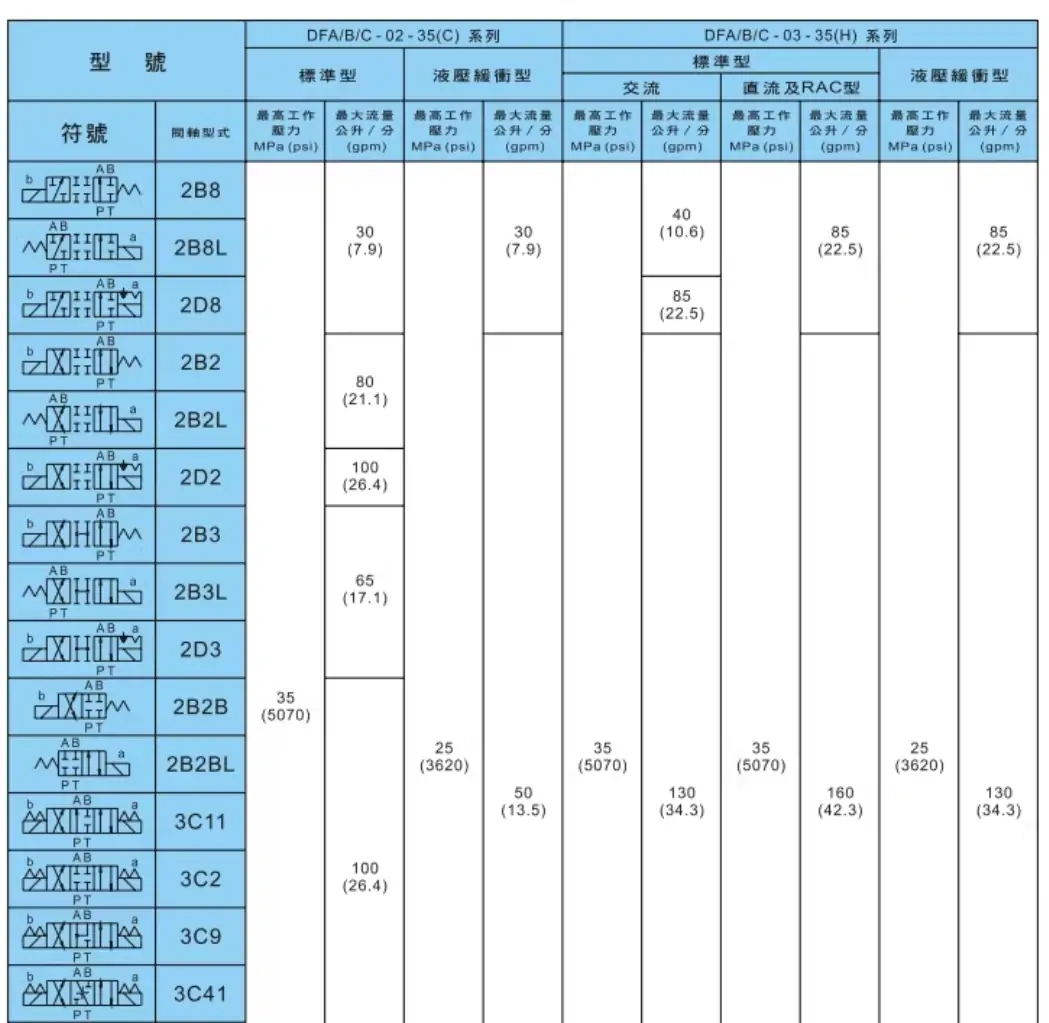

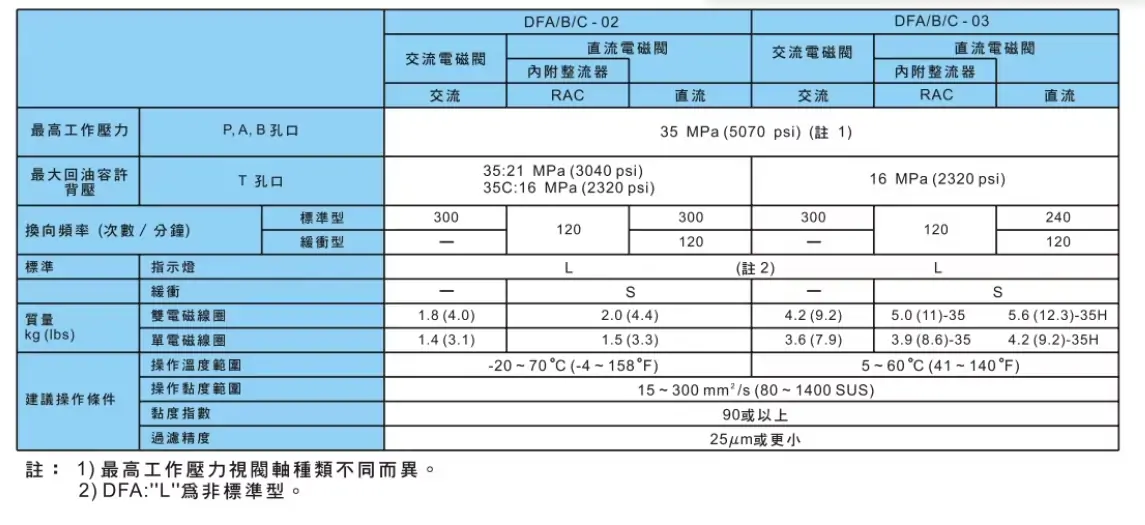

二、核心参数

• 结构：湿式（浸油式），低噪音、耐高压、寿命长
• 安装面：符合 ISO4401/CETOP（与油研、华德等同规格互换）
• 最高工作压力：35MPa（350bar）
• 最大流量：100L/min（02 规格）
• 回油允许背压：16MPa（35C）
• 线圈：AC110V（50/60Hz），DIN43650 三插插头
• 工作温度：-10℃～+35℃
• 密封 / 材质：铸铁阀体，耐高压液压油
• 机能：2B2 = 二位四通，单电磁铁，弹簧复位（P→A，B→T；断电 P→B，A→T）

三、特点

• ✅ 油浸式铁芯：高压高频动作稳定安静、发热低、寿命长
• ✅ 高背压能力：回油可承受 16MPa，减少背压阀配置
• ✅ 交流线圈：AC110V，适配工控常用电压，无需整流
• ✅ 安装通用性强：与主流品牌 02 型阀安装尺寸一致

四、典型应用

• 注塑机、压铸机、机床液压站
• 自动化设备液压换向控制
• 高压、高频、低噪音要求系统

五、型号对比（常见同款）

• DFA-02-2B2-D24-35C：DC24V 线圈
• DFA-02-2B2-A220V-35C：AC220V 线圈
• DFB-02-2B2-A110V-35C：接线盒型（B = 接线盒）
