型号释义

EDG：电液比例先导式溢流阀系列，油研体系精密压力比例控制阀，依靠电信号线性调节系统压力，是液压精密调压核心元件
01：01规格小通径先导阀结构，专属小流量精密控制，作为主溢流阀先导控制单元使用
B：标准压力等级版本，常规工业调压区间，适配绝大多数中小型液压系统比例调压工况

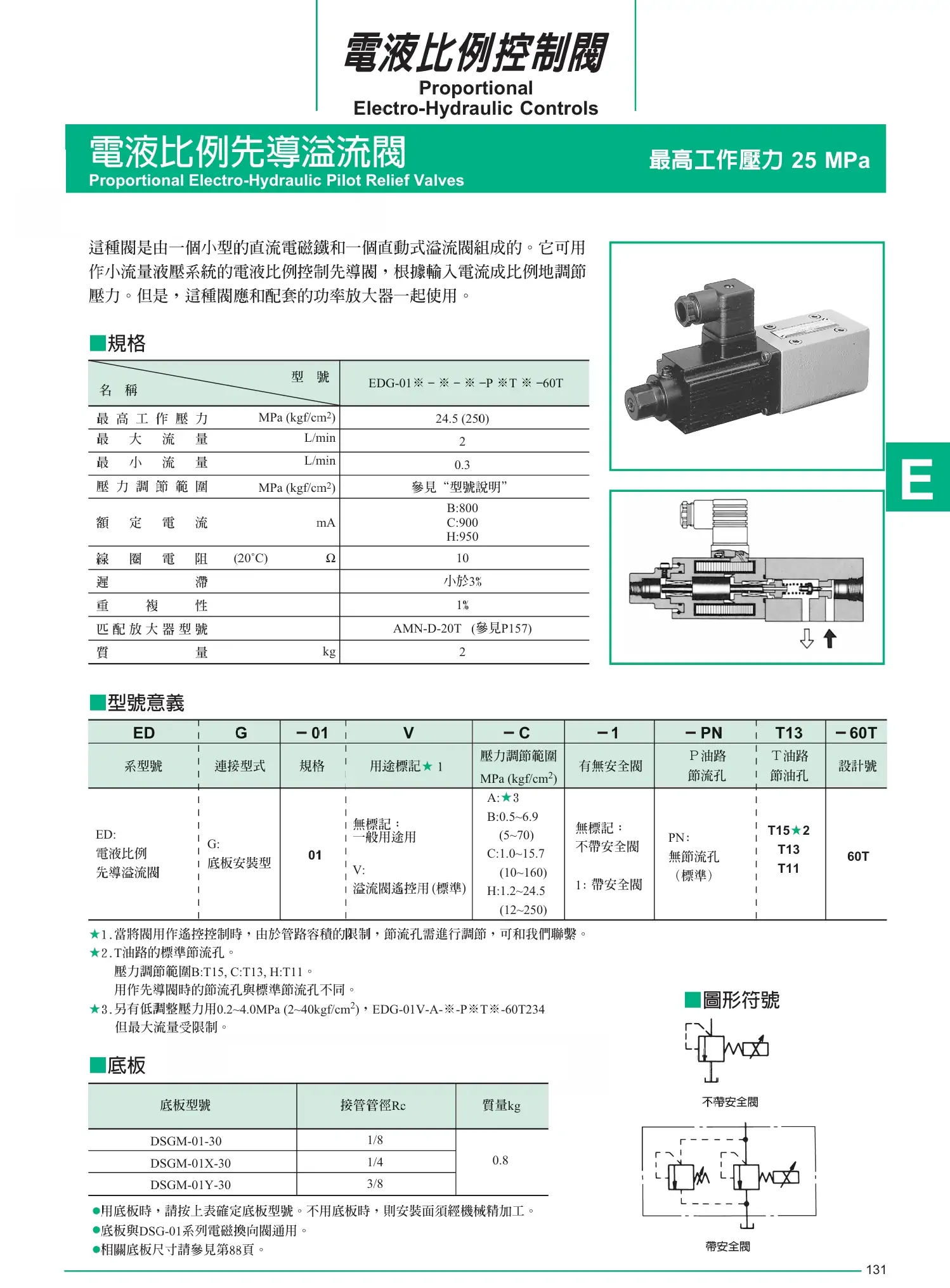

核心参数

产品类型：直流比例电磁先导式溢流阀（电信号线性比例调压）
最高工作压力：25MPa
最大控制流量：2L/min
最小稳定流量：0.3L/min
额定控制电流：750～800mA
线圈内阻：10Ω（标准通用参数）
控制精度：滞环≤3%，重复精度≤0.5%，调压线性度高、压力稳定性优异
适配驱动：需搭配专用比例功率放大器使用
安装方式：板式底板安装，标准01规格安装孔位
适用介质：46#、68#抗磨液压油
工作油温：-15℃～+70℃
油液粘度适配：15～400mm²/s，适配常规工业油温粘度区间
运行特性：无级比例调压、压力响应快、精度高、可远程电控调压、适配自动化智能液压系统

工作原理

EDG-01-B为精密比例先导调压阀，由直流比例电磁铁与直动式溢流阀结构集成组成。设备工作时，比例放大器输出对应电流信号至电磁铁，电流大小直接控制电磁铁推力，精准改变阀芯开启开度与溢流压力；输入电流越大，阀芯溢流压力越高，系统主控压力同步提升，输入电流减小则压力降低。通过电信号0-10V或对应电流信号的连续变化，实现液压系统压力**无级线性可调**，替代传统手动机械式调压，可实现自动化程序调压、多段压力切换、闭环稳压控制，常配合主溢流阀组成完整比例压力控制系统。

产品特点

精准比例调压：电信号线性控制压力，无档位阶梯差，压力调节平滑细腻，重复定位精度极高
自动化适配性强：支持PLC程序远程调压、多段压力智能切换，适配自动化、智能化液压设备工况
稳压性能优异：滞环误差小、压力漂移低，设备负载波动时压力稳定性好，产品成型一致性高
结构紧凑精密：01小通径先导结构，体积小巧，仅负责先导控制流量，不占用主油路流量，系统损耗低
工况适配广泛：宽温、宽粘度适配，可长期连续工作，适配24小时量产自动化设备
调试便捷可控：依托电控信号调压，无需人工现场机械调节，可远程微调、实时修正系统压力

典型应用

注塑机比例压力控制系统、液压机多段压力成型回路、数控机床液压稳压系统、自动化精密压力设备、需要远程电控调压、多段压力切换、高精度保压的智能液压设备，作为主溢流阀先导控制单元配套使用。

使用注意事项

必须搭配专用比例功率放大器使用，禁止直接接电工作，避免电磁铁推力失控、调压紊乱、线圈烧毁
严格控制输入电流范围，禁止超额定电流输出，防止电磁铁过载老化、调压精度衰减
系统油液必须高度洁净，该阀精密阻尼孔与阀芯间隙极小，杂质极易造成阀芯卡滞、调压失灵、压力漂移
仅作为先导控制油路使用，禁止用作主油路大流量溢流，超流量会导致压力失控、阀体损坏
安装时阀面贴合平整，对角均匀锁紧螺栓，防止阀体变形、阀芯卡滞、轻微渗油
避免长期高频大幅度压力切换，合理控制调压斜率，延长电磁铁与阀芯使用寿命
定期更换高精度滤芯，保障先导油路洁净度，维持调压精度与系统稳定性

常见故障及排查

压力调不动、无比例变化：放大器故障、线圈损坏、阀芯杂质卡滞；检测放大器输出与线圈通断，彻底清洗阀芯阻尼孔
压力波动大、稳压不稳：油液脏污、阻尼孔半堵塞、电信号干扰；更换洁净液压油，清洗阀体，做好信号屏蔽
最低压力偏高、卸压不彻底：阀芯磨损、弹簧疲劳、残留压力干扰；更换弹簧或阀体总成，重新校准零点
压力响应滞后、动作迟钝：信号延时、阀芯卡顿、油液粘度过高；优化电控参数，清洗阀体，适配标准液压油
阀体渗油漏油：安装受力不均、密封垫老化；更换密封配件，对角均匀紧固安装螺栓
