VILLEFORT换向阀24B11-H6B-T 电磁阀 24E11-H6B-T维尔福
VILLEFORT（维尔福）液压产品 完整型号总表
（台湾液压品牌，主营：变量叶片泵、齿轮泵、电磁阀、溢流阀、叠加阀等）
---

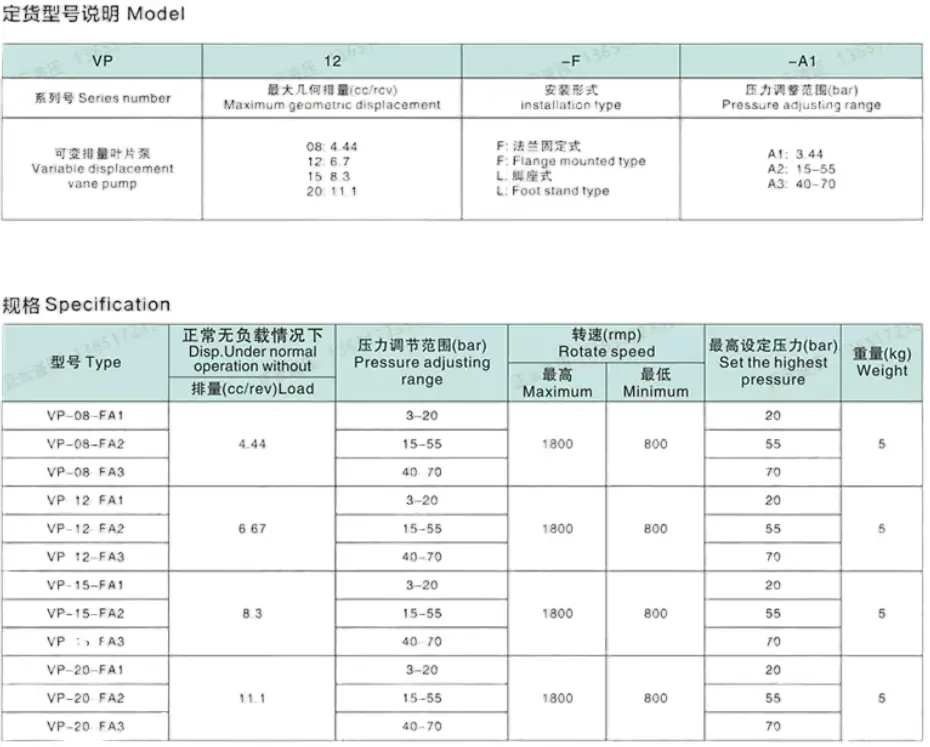

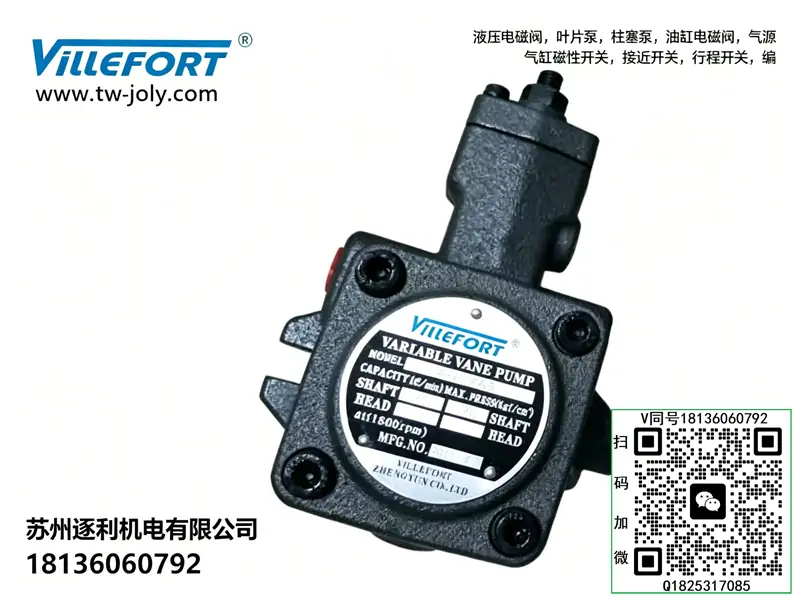

一、变量叶片泵（VP 系列 / HVP 系列）

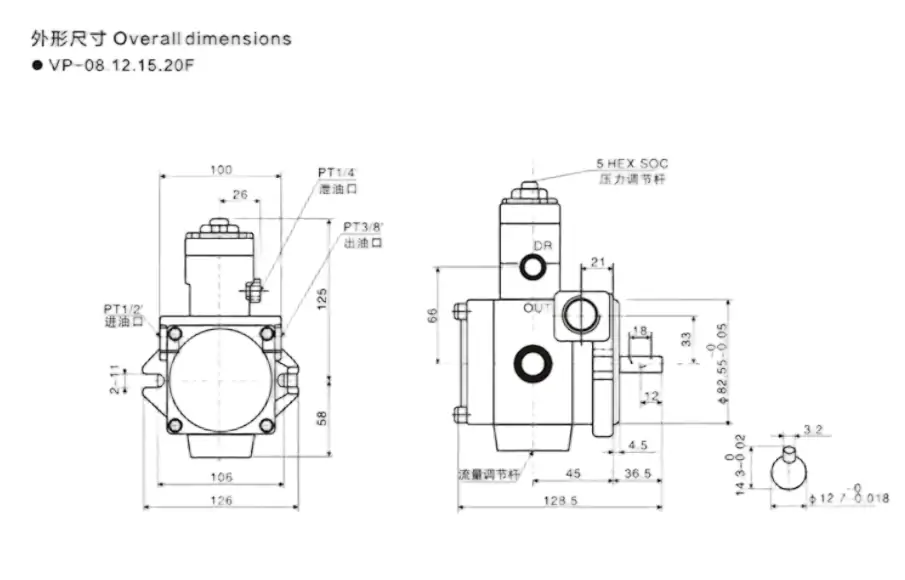

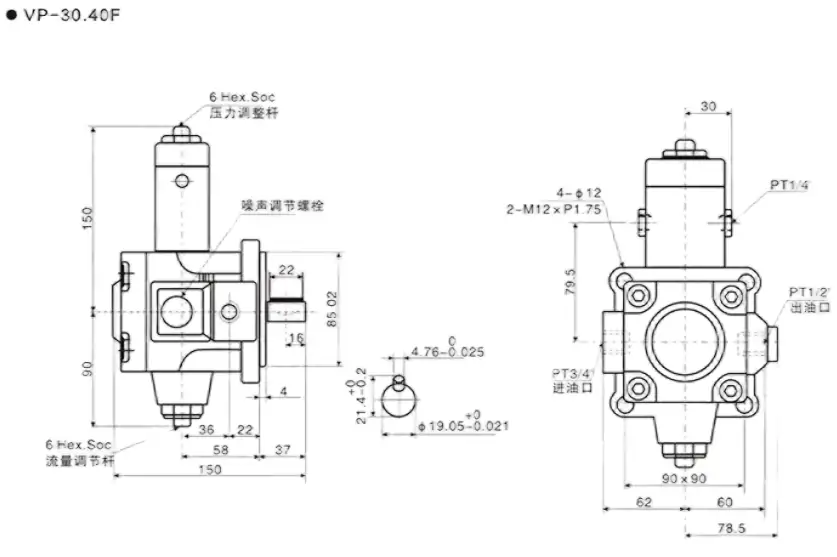

1）单联变量叶片泵（VP-*‑FA2/FA3）
- VP-20-FA2
- VP-20-FA2-H
- VP-20-FA3
- VP-30-FA2
- VP-30-FA3
- VP-30-30-FA3（花键双泵）
- VP-40-FA2
- VP-40-FA3
- VP-40-40-FA3
- VP-20-FA3-T9
- VP-40-FA3-T9
2）高压变量叶片泵（HVP 系列）
- HVP-30-FA3
- HVP-40-FA3
- HVP-50-FA3
3）双联变量叶片泵（VP‑‑‑FA3）
- VP-20-20-FA3
- VP-20-30-FA3
- VP-30-20-FA3
- VP-30-30-FA3
- VP-30-40-FA3
- VP-40-30-FA3
- VP-40-40-FA3
---
二、齿轮泵（GP 系列 / KZP 系列）
- GP-1.5
- GP-2.5
- GP-5
- GP-10
- GP-15
- GP-20
- KZP-1.5
- KZP-2.5
- KZP-5
---
三、电磁换向阀（DSG 系列，油研型）
1）DSG-02 系列（1/4”）
- DSG-02-2B2-DL
- DSG-02-2B2-LW
- DSG-02-2B2B-DL
- DSG-02-2B2B-LW
- DSG-02-3C2-DL
- DSG-02-3C2-LW
- DSG-02-3C4-DL
- DSG-02-3C4-LW
- DSG-02-3C5-DL
- DSG-02-3C5-LW
- DSG-02-3C6-DL
- DSG-02-3C6-LW
- DSG-02-3C60-DL
- DSG-02-3C60-LW
电压：D24（DC24V）、A220（AC220V）
2）DSG-03 系列（3/8”）
- DSG-03-2B2-DL
- DSG-03-2B2-LW
- DSG-03-2B2B-DL
- DSG-03-3C2-DL
- DSG-03-3C4-DL
- DSG-03-3C4-LW
- DSG-03-3C5-DL
- DSG-03-3C6-DL
- DSG-03-3C6-LW
- DSG-03-3C60-DL
- DSG-03-3C60-LW
---
四、溢流阀 / 压力阀（RV 系列）
- RV-02G
- RV-03G
- RV-04G
- RV-06G
- RV-02T
- RV-03T
---
五、叠加阀（MRV/MPR/MCV 等）
- MRV-02（叠加溢流阀）
- MPR-02（叠加减压阀）
- MCV-02（叠加单向阀）
- MDC-02（叠加节流阀）
---
六、单向阀 / 节流阀
- CV-02
- CV-03
- CV-04
- TC-02
- TC-03
---
七、型号命名规则（快速识别）
- VP：变量叶片泵
- HVP：高压变量叶片泵
- GP：齿轮泵
- DSG：电磁换向阀
- FA2/FA3：压力等级（FA2≈55kgf/cm²；FA3≈70kgf/cm²）
- DL/LW：接线方式（DL = 端子；LW = 电线）
- D24/A220：电压
型号释义
- 24：二位四通电磁换向阀标准系列，四油口、双工位换向结构，多用于执行元件方向控制
- B：板式安装结构，标准阀块贴合安装，固定牢靠、密封性好、泄漏量低
- 11：阀体通径规格，6mm通径，适配中小型液压系统常规流量工况
- H6：压力等级代码，额定高压工况，最高耐压可达31.5MPa，适配重载高压液压站
- B：弹簧复位机能，断电自动复位回中位初始状态，安全可靠、工况稳定
- T：通用升级密封版本，耐高压、低内泄、抗油温老化，适配长期连续工业工况
核心参数
- 产品类型：二位四通板式电磁换向阀、弹簧复位结构
- 公称通径：6mm
- 最高工作压力：31.5MPa（工业高压重载等级）
- 额定流量：40L/min，通流顺畅、低压损
- 换向方式：电磁通电换向、断电弹簧自动复位
- 线圈电压：通用AC220V / DC24V可选，适配主流工控系统
- 安装方式：标准板式阀块安装，适配通用6通径阀座
- 密封结构：耐高压丁腈密封，抗磨损、低内泄、耐高温
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～70℃
- 运行特性：高压耐压、换向灵敏、复位精准、压力冲击小、长期运行稳定
工作原理
24B11-H6B-T为二位四通弹簧复位电磁换向阀，具备两个固定工作工位。设备断电待机时，阀芯在弹簧力作用下保持初始位置，油路维持常态通路；电磁阀得电后，电磁推力推动阀芯滑移切换油路，改变P、T、A、B四油口连通逻辑，实现油缸伸缩、机构进退换向动作；断电后，电磁力消失，弹簧自动推回阀芯复位，设备即刻停止动作或回归初始状态。纯电磁驱动、机械复位，换向响应快、复位零偏差，适配各类需要电控换向、断电复位保安全的液压控制回路。
产品特点
- 超高耐压重载：31.5MPa高压等级，远超常规阀件，适配液压机、注塑机等高压重载设备，承压性能优异
- 断电自动复位安全：弹簧强制复位结构，断电即刻切断工作油路、回归初始状态，杜绝设备误动作，安全系数高
- 通流稳定低压损：6mm标准通径，流量充足、节流损耗小，设备动作速度平稳、无卡顿滞后
- 板式安装密封性强：贴合式阀块安装，泄漏点少、无外渗，阀组整洁规整
- 适配工况广泛：交直流线圈可选，兼容绝大多数PLC电控系统，替换通用性极强
- 耐用抗老化：升级T型密封结构，耐高压冲击、耐油温氧化，适合24小时连续生产工况
典型应用
高压液压站执行机构换向控制、液压机辅助动作回路、注塑机气动液压联动系统、自动化设备工装夹紧松开控制、机床进给液压换向、各类需要高压换向、断电复位保护的工业液压工况。
使用注意事项
- 严格匹配线圈额定电压，禁止错压、超压通电，避免线圈烧毁、换向失灵
- 安装时保证阀块贴合平整，螺栓对角均匀锁紧，防止阀体变形、阀芯卡滞、接触面渗油
- 系统油液需保持洁净，定期更换滤芯与液压油，防止杂质卡滞阀芯，引发换向卡顿、复位不良
- 禁止长期超31.5MPa极限高压憋压运行，避免密封加速老化、内泄增大、阀体疲劳损坏
- 避免频繁高频通断电切换，合理控制换向节拍，延长电磁铁与弹簧使用寿命
- 设备停机长期不用时，切断电源，防止线圈长期带电发热老化
常见故障及排查
- 通电不换向、动作无反应：线圈烧坏、线路虚接、阀芯杂质卡滞；检测线圈通断、排查线路，清洗阀芯流道
- 断电不复位、机构卡死：弹簧疲劳断裂、阀芯脏污卡滞；更换复位弹簧，彻底清洗阀体阀芯
- 动作缓慢、流量不足：阀道堵塞、油液粘稠脏污；更换洁净液压油，清理阀体内部杂质
- 油路内泄大、保压差：密封磨损、阀芯配合间隙超标；更换密封套件，检修阀体磨损状态
- 阀面渗油漏油：安装受力不均、密封垫老化；更换全新密封垫，对角均匀紧固螺栓
