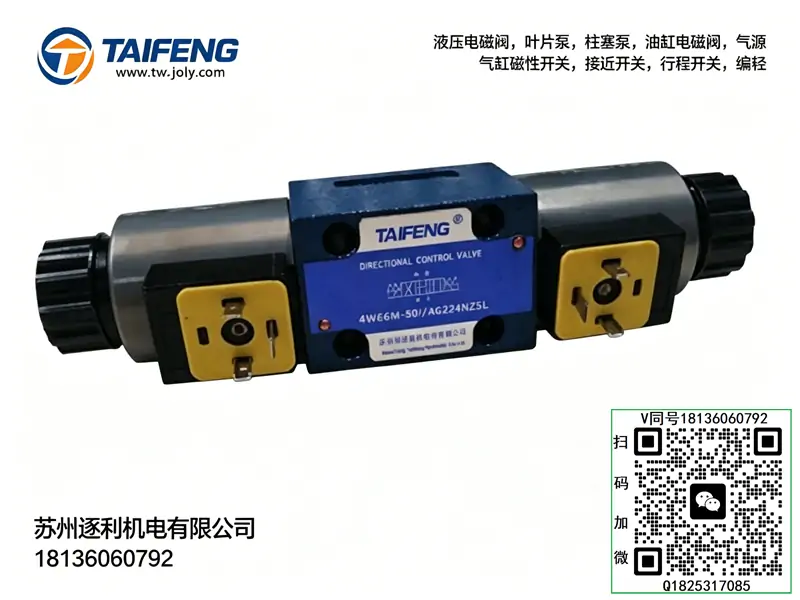

TAIFENG 4WE6A-50/AG24NZ5L 液压阀 24V 直流油压换向阀

一、柱塞泵系列（TFA / TFB / TFA4VTG）

TFB1V 斜盘变量柱塞泵

TFB1V63Y/1X-LRB2, TFB1V80Y/1X-LRB2K

TFA15VSO 高压变量柱塞泵

TFA15VSO71LR/10M-LRB0, TFA15VSO180LR/10M-LRB2, TFA15VSO280LR/10M-LRB3, TFA15VSO71LRDRE2/10M-LRB0, TFA15VSO180LRDRE2/10M-LRB2, TFA15VSO280LRDRE2/10M-LRB3

TFA7VO 高压变量柱塞泵

TFA7VO160LR/10-LRB4, TFA7VO250LR/10-LRB5

TFA11VO 负载敏感柱塞泵

TFA11VO95LRDS/10-LRS

TFA4VTG 闭式变量柱塞泵（农机 / 工程）

TFA4VTG055, TFA4VTG075, TFA4VTG090, TFA4VTG110, TFA4VTG130

TFA2FM 定量柱塞马达

TFA2FM028, TFA2FM045, TFA2FM075, TFA2FM110

二、电磁换向阀（4WE6 / 4WE10 系列）

4WE6 系列（DG6，24V/220V）

4WE6A-50/AG24NZ5L, 4WE6B-50/AG24NZ5L, 4WE6C-50/AG24NZ5L, 4WE6D-50/AG24NZ5L, 4WE6Y-50/AG24NZ5L, 4WE6E-50/AG24NZ5L, 4WE6T-50/AG24NZ5L, 4WE6H-50/AG24NZ5L, 4WE6J-50/AG24NZ5L, 4WE6W-50/AG24NZ5L, 4WE6R-50/AG24NZ5L, 4WE6G-50/AG24NZ5L

4WE10 系列（DG10）

4WE10A-50/AG24NZ5L, 4WE10B-50/AG24NZ5L, 4WE10C-50/AG24NZ5L, 4WE10D-50/AG24NZ5L, 4WE10E-50/AG24NZ5L

三、叠加阀系列（Z2FS / MRV / MPC / MTC）

Z2FS 叠加式双单向节流阀

Z2FS6A5-3X/2Q, Z2FS6B5-3X/2Q, Z2FS10A5-3X/2Q, Z2FS10B5-3X/2Q

MRV 叠加溢流阀

MRV-02P-3-30, MRV-03P-3-30

MPC 叠加液控单向阀

MPC-02W-20, MPC-03W-20

MTC 叠加单向节流阀

MTC-02A-K-20, MTC-03A-K-20

四、二通插装阀（TLFA / TLC / TCF / TRCF）

TLFA 盖板系列

TLFA016, TLFA025, TLFA032, TLFA040, TLFA050, TLFA063, TLFA080, TLFA100, TLFA125, TLFA160

TLC 插件系列

TLC016, TLC025, TLC032, TLC040, TLC050, TLC063, TLC080, TLC100, TLC125, TLC160

TCF / TRCF 充液阀

TCF025, TCF032, TCF040, TCF050, TRCF025, TRCF032

五、多路阀（TRM20E 系列）

TRM20E 液控流量共享多路阀（7–10 吨挖机）

TRM20E-B-X-E24, TRM20E-B-S-G24, TRM20E-D-X-E24

六、压力阀 / 流量阀 / 方向阀（DB / DBW / DZ / SV / SL）

DB 溢流阀

DB10-1-50/315, DB20-1-50/315, DB30-1-50/315

DBW 电磁溢流阀

DBW10-1-50/315-AG24NZ5L, DBW20-1-50/315-AG24NZ5L

DZ 先导顺序阀

DZ10-1-50/315, DZ20-1-50/315

SV / SL 液控单向阀

SV10PA1-50, SL10PA1-50

TDBE / TDBET6 比例溢流阀

TDBE10-30/315, TDBET6-10/315

七、螺纹插装阀（TCV / TRD / TRP / TVSC）

TCV 单向阀

TCV08, TCV10, TCV12, TCV16

TRD 溢流阀

TRD08-10, TRD10-10, TRD12-10

TRP 减压阀

TRP08-10, TRP10-10

TVSC 梭阀

TVSC08, TVSC10

八、电磁球阀（TF-M-SED6）

TF-M-SED6-24V, TF-M-SED6-220V

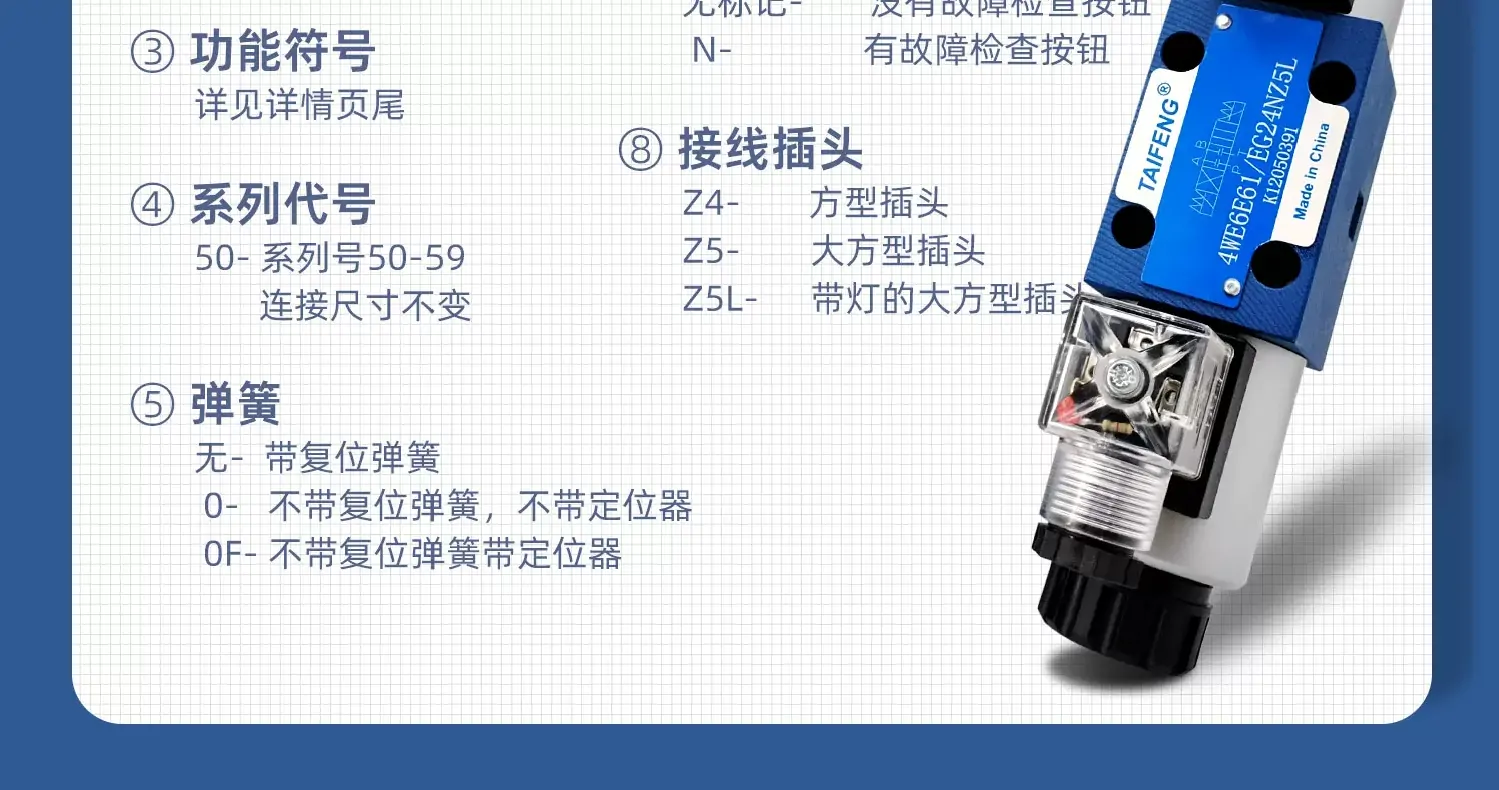

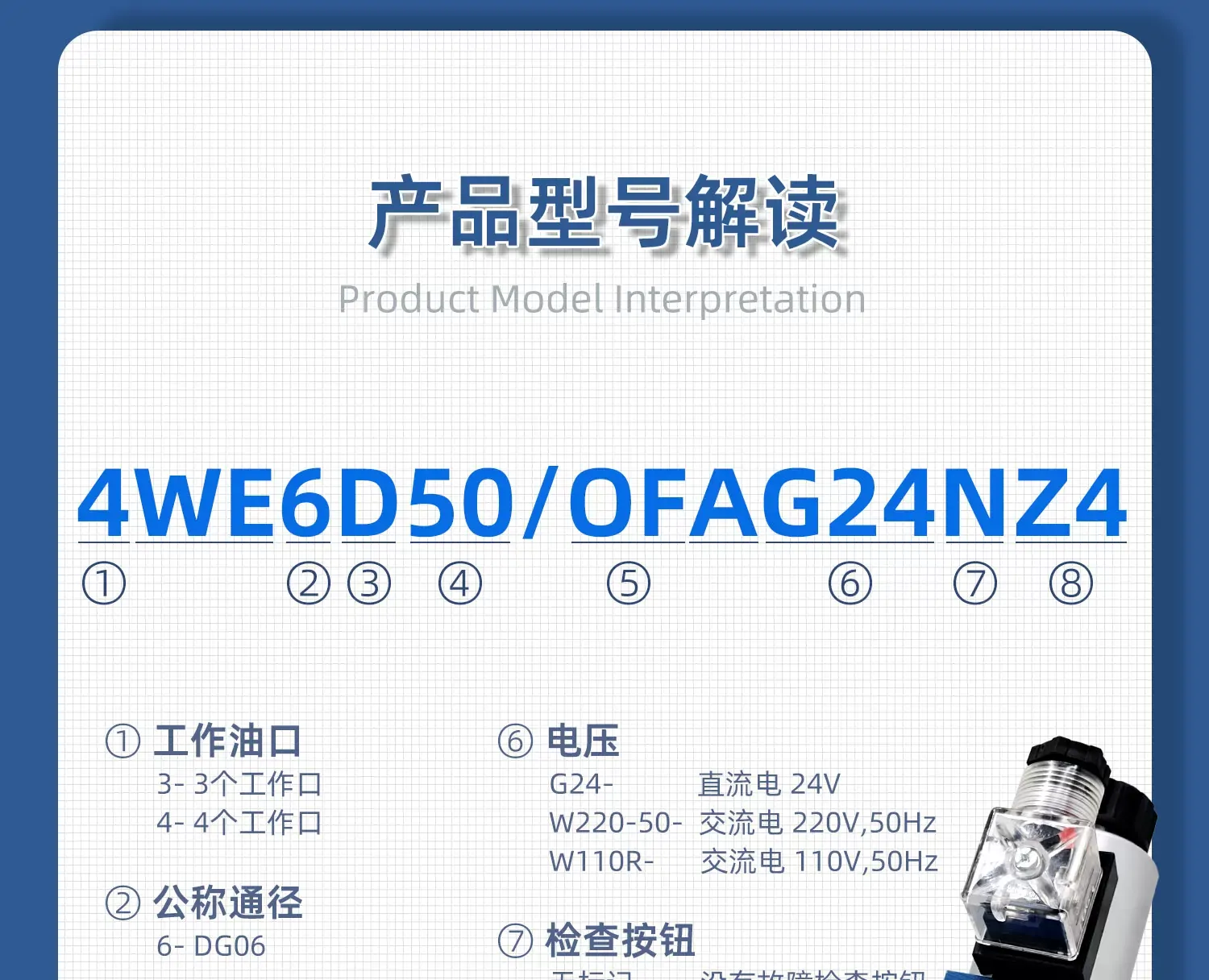

型号释义

• 4WE：湿式电磁换向阀
• 6：6 通径

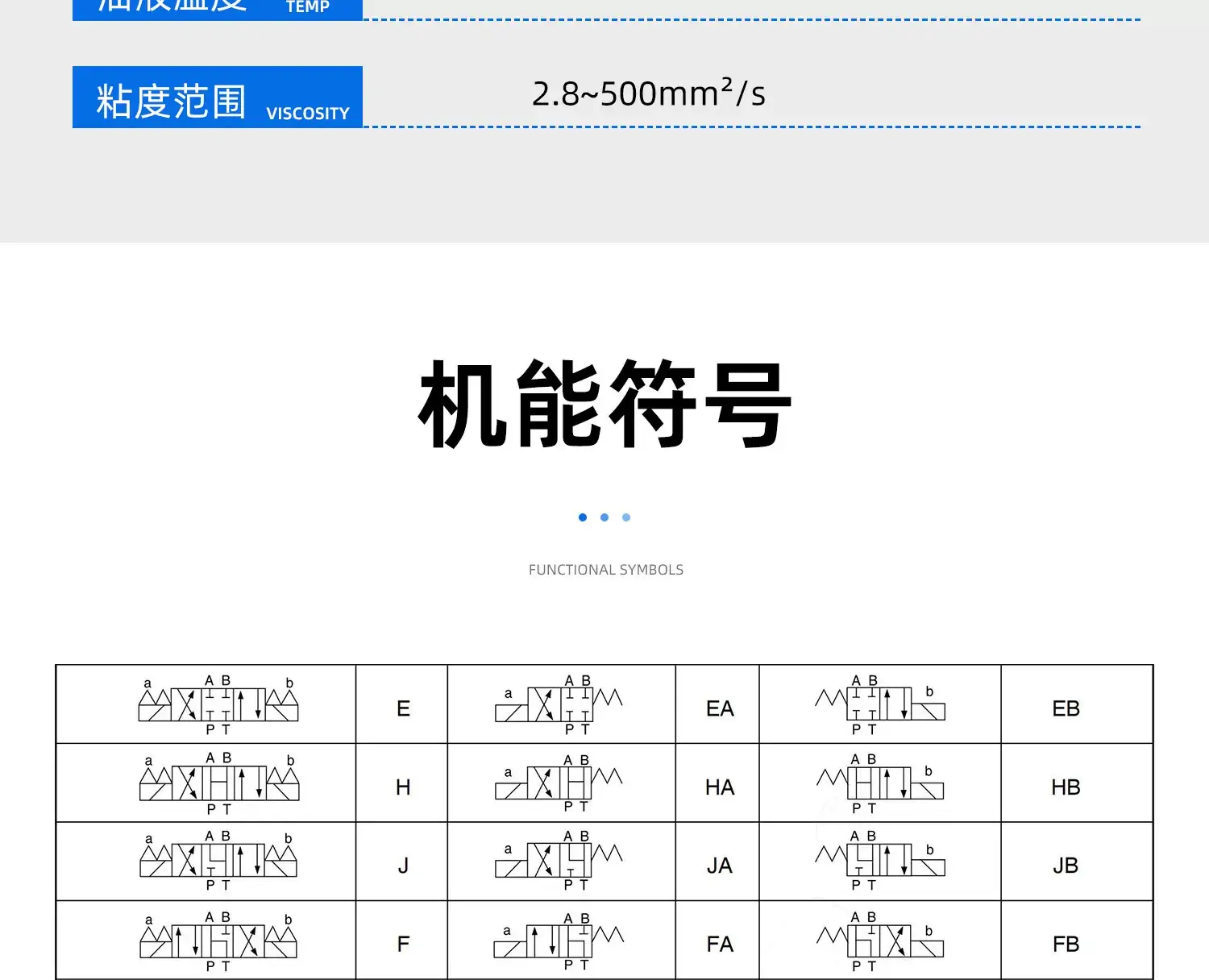

• A：阀芯机能
• 50：系列规格
• AG24：直流 24V 电磁铁
• N：湿式铁芯
• Z5L：接线形式 + 安装配置

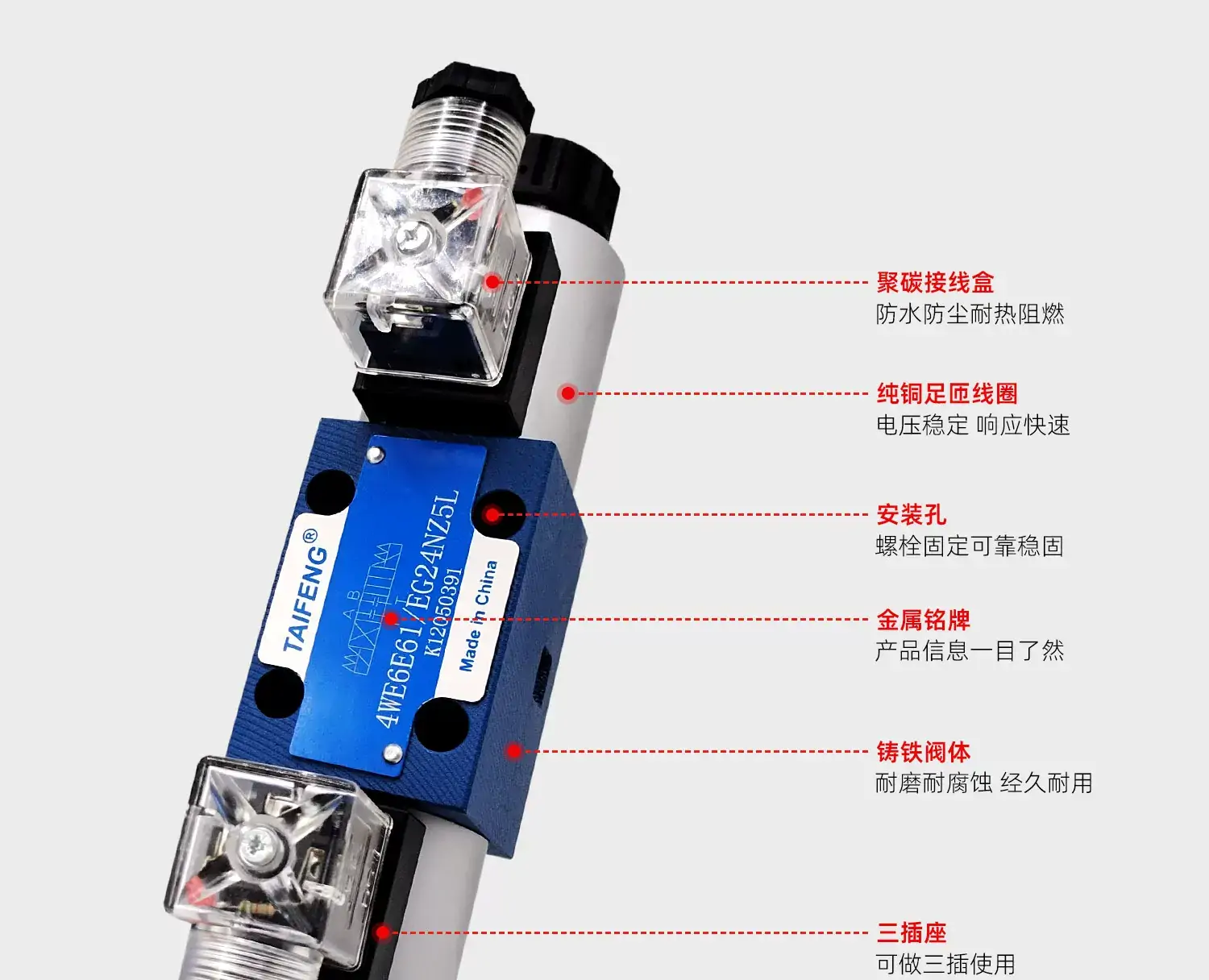

结构

阀体、阀芯、复位弹簧、湿式电磁铁、密封件、接线座

原理

通电电磁力推动阀芯换位，切换油路流向；断电弹簧自动复位，切换回原始工位，实现油路通断与方向切换。

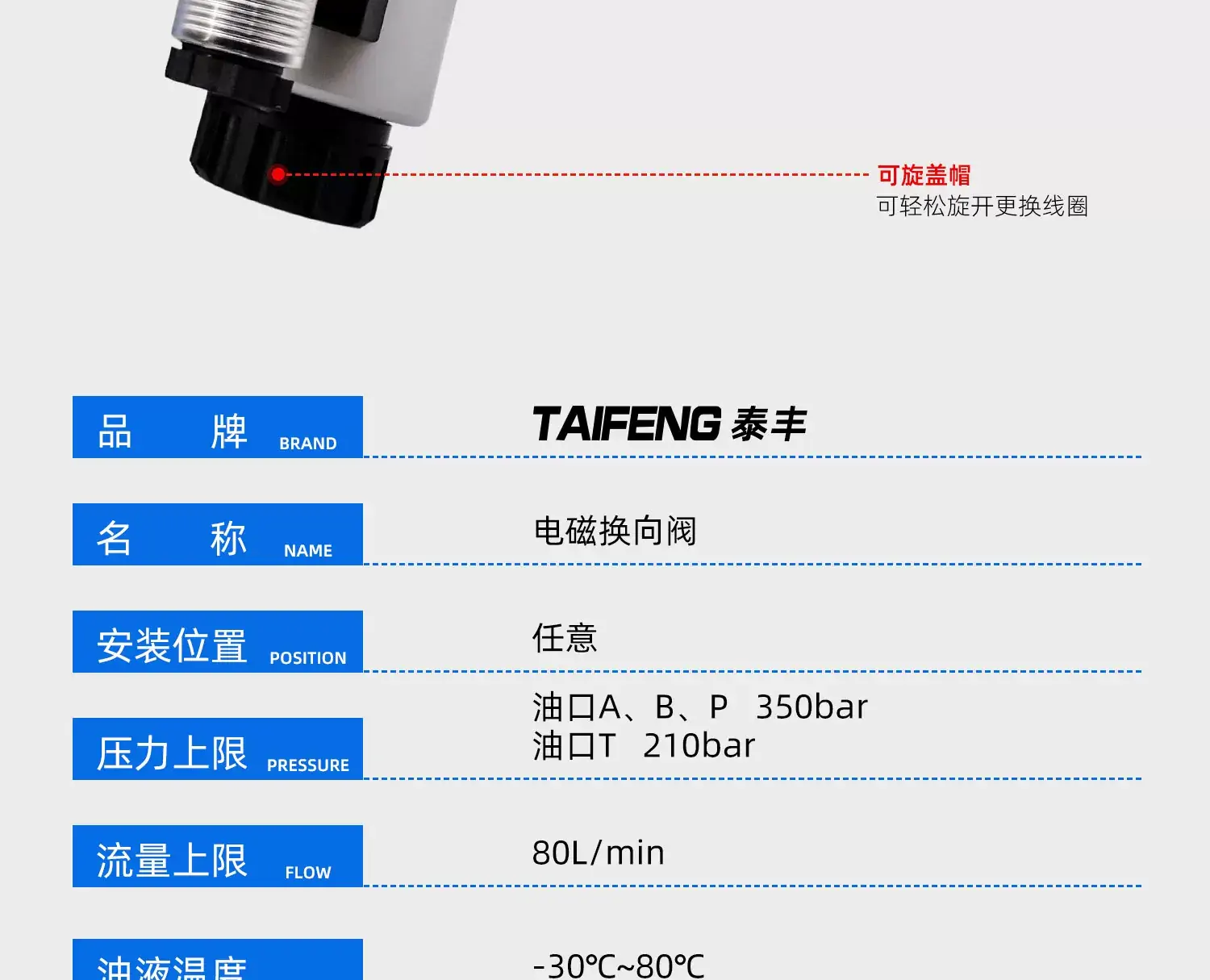

核心参数

• 通径：6 通径
• 最高压力：31.5MPa
• 电压：DC24V

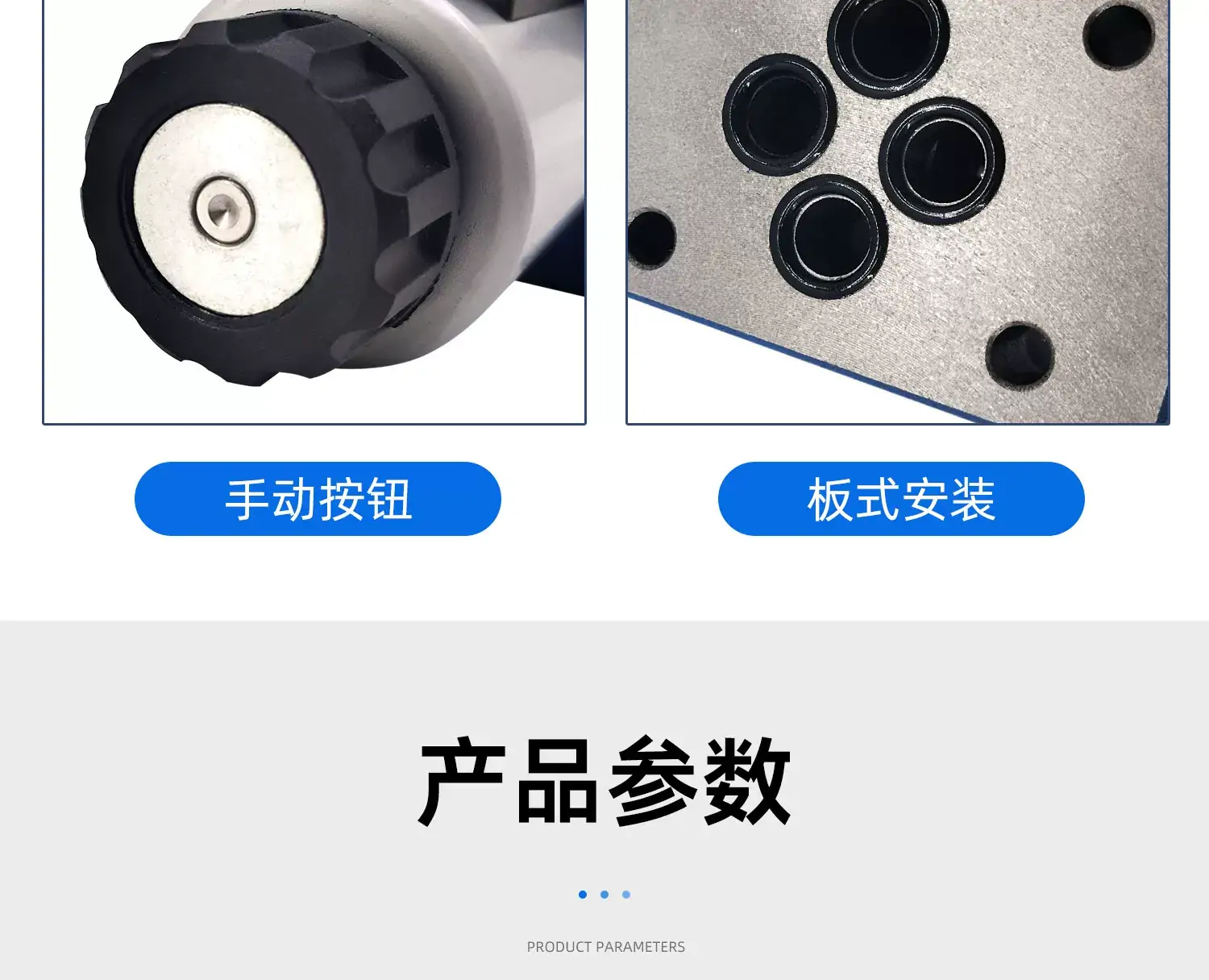

• 安装：板式标准安装
• 介质：抗磨液压油
• 油温：15~70℃

特点

动作灵敏、换向平稳、噪音低、密封性好、耐用抗振，适配常规液压自动化回路。

用途

机床、液压夹具、自动化设备油路方向切换，控制油缸进退、马达启停换向。
