AMISCO阿米斯科电磁阀线圈 EVI7/9 AC220V DC24V 6VA 3W 4.8W 5VA

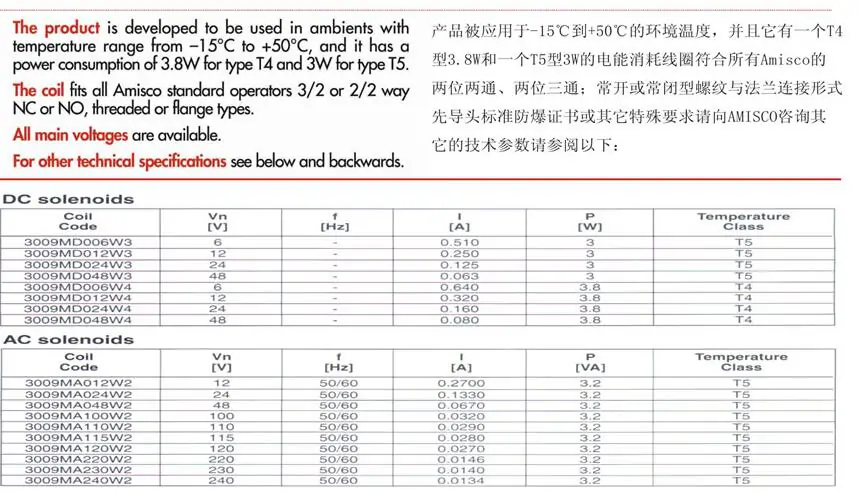

3009MA012W2，3009MA024W2，3009MA048W2，3009MA100W2，3009MA110W2，3009MA115W2

3009MA120W2，3009MA220W2，3009MA230W2，3009MA240W2，3009MD006W3，3009MD006W4

3009MD012W3，3009MD012W4，3009MD024W3，3009MD024W4，3009MD048W3，3009MD048W4

3009MD024W3，

30XDMD024W300，

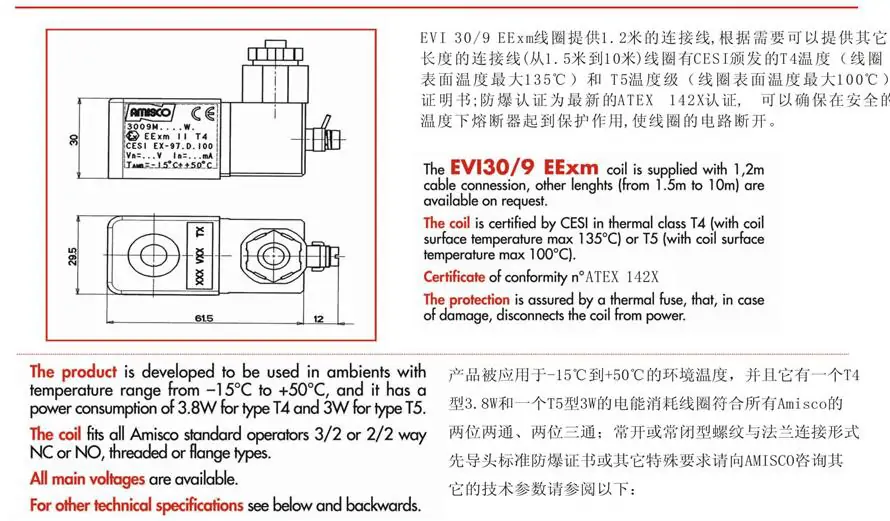

EVI30/10，EVI30/8，EVI30/9，EVI3E/16，EVI3P/13

EVI5E/13，EVI5M/13，EVI5P/13，EVI5S13

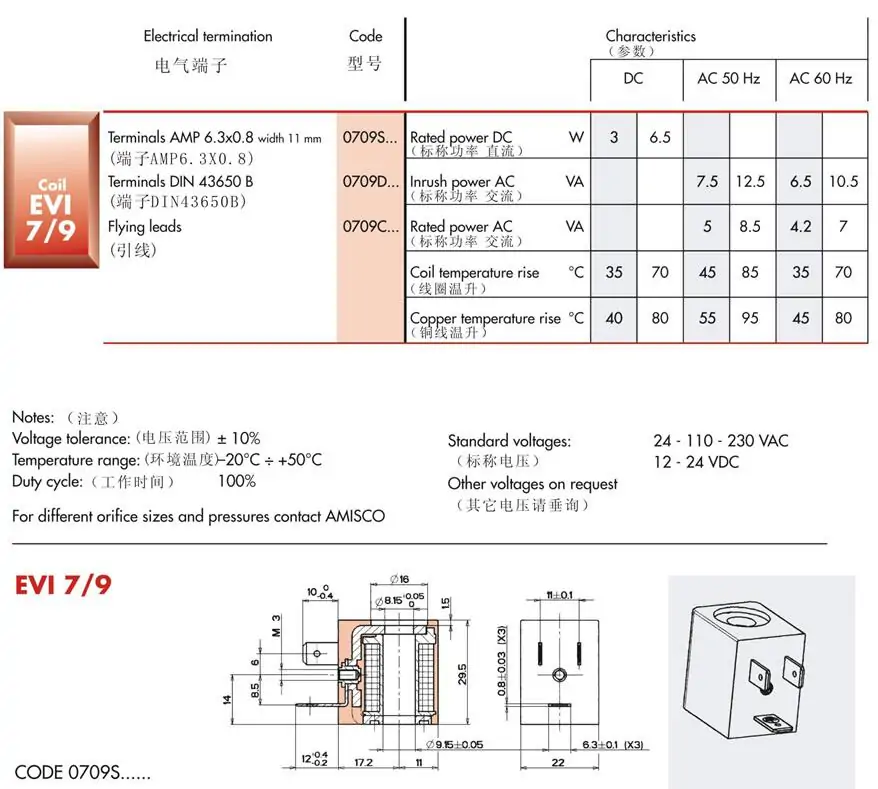

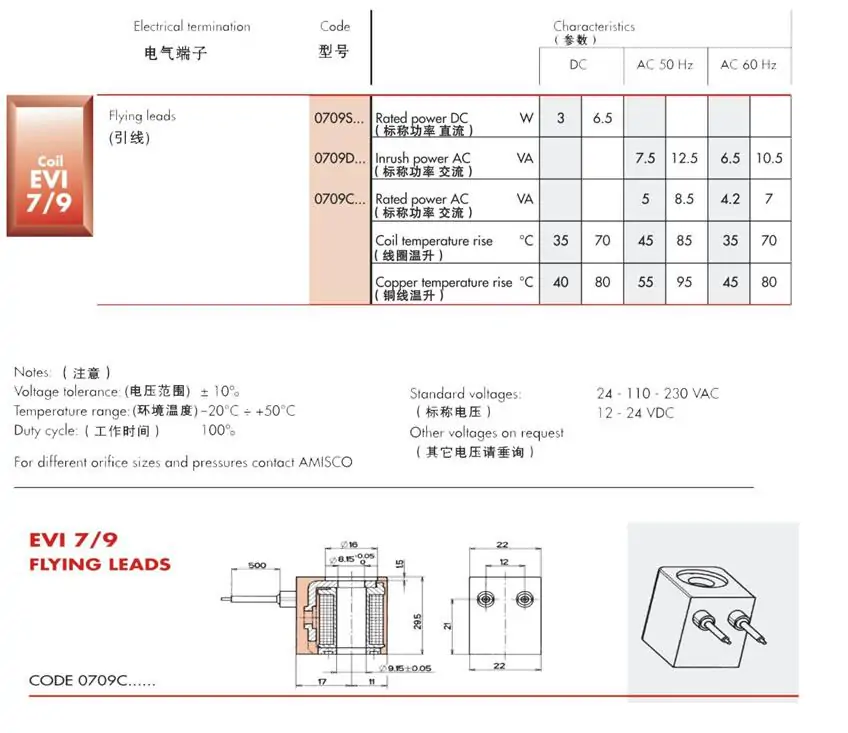

EVI7/10，EVI7/8，evI7/9，EVI7S8，EVI7S9

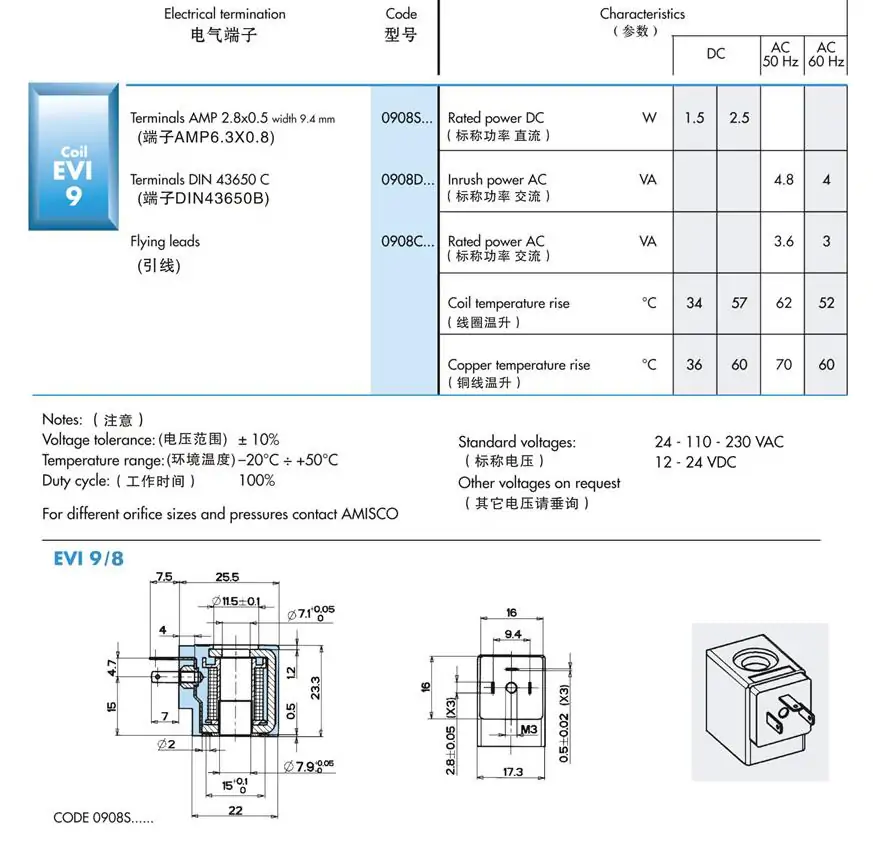

EVI9，EVI9/8，EVI9S

EVI7/9 AC220V AMISCO 6VA 带灯交流电

EVI7/9 AC24V AMISCO 5VA 带灯交流电

EVI7/9 DC24V AMISCO 3W 带灯直流电

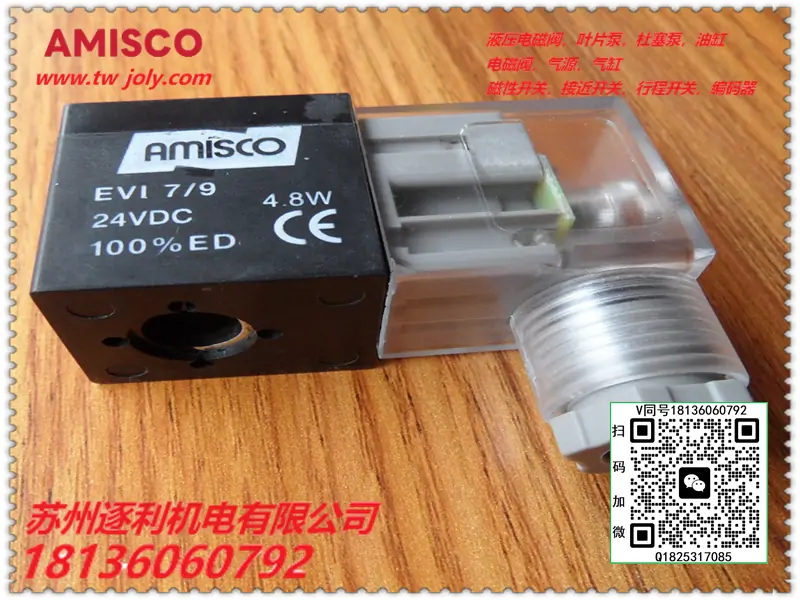

EVI7/9 DC24V AMISCO 4.8W

AMISCO EVI7/9 AC220V 6VA 交流电

AMISCO EVI7/9 AC24V 5VA 交流电

AMISCO EVI7/9 DC24V 3W 直流电

AMISCO EVI7/9 DC24V 4.8W

EVI7/9AC110V无接线盒 AC110V交流电压

EVI7/9AC110V+透明带灯接线盒 AC110V交流电压

EVI7/9AC110V+OMAL黑接线盒 AC110V交流电压

EVI7/9AC110V+AMISCO接线盒 AC110V交流电压

EVI7/9DC110V无接线盒 DC110V直流电压

EVI7/9DC110V+AMISCO接线盒 DC110V直流电压

EVI7/9AC24V无接线盒 AC24V交流电压

EVI7/9AC24V+AMISCO接线盒 AC24V交流电压

EVI3E14/DC24V单独线圈无接线盒内孔14mm高50mm

EVI3E14/DC24V线圈+接线盒内孔14mm高50mm

EVI3E14/AC220V单独线圈无接线盒内孔14mm高50mm

EVI3E14/AC220V线圈+配接线盒内孔14mm高50mm

压力继电器的应用与注意问题

1．压力继电器的应用

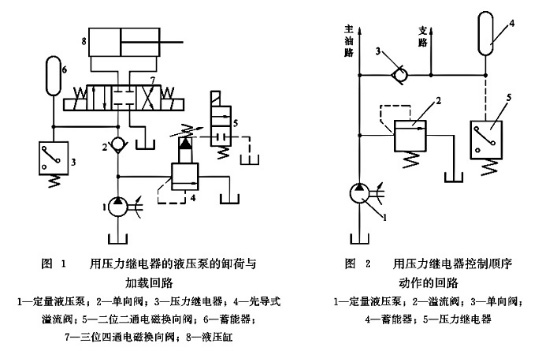

(1)液压泵的卸荷与加载。图1所示为一用压力继电器的液压泵的卸荷与加载回路。当主换向阀7切换至左位时，液压泵l的压力油经单向阀2和阀7进人液压缸的无杆腔，液压缸向右运动并压紧工件。当进油压力升高至压力继电器3的设定值时，发出电信号使二位二通电磁换向阀5通电切换至上位，液压泵1即卸荷，单向阀1随即关闭，液压缸8由蓄能器6保压。当液压缸压力下降时，压力继电器复位使泵启动，重新加载。保压时间长短取决于蓄能器的容量和回路泄漏情况。调节压力继电器的工作区间，即可调节液压缸中压力的最大和最小值。

(2)顺序动作回路。图2所示为用压力继电器控制的双油路顺序动作的回路。当支路工作且压力达到设定值时，压力继电器5发电信号，操纵主油路电磁换向阀动作，主油路工作。当主油路压力低于支路压力时，单向阀3关闭，支路由蓄能器4补油并保压。

大兰液压压力继电器回路图

(3)执行元件换向。图3所示为用压力继电器控制液压缸换向的回路。节流阀5设置在进油路上，用于调节液压缸7的工作进给速度，二位二通电磁换向阀4提供液压缸退回通路。二位四通电磁换向阀3为回路的主换向阀。在图3所示状态丁，压力油经阀3、阀5进入液压缸7的无杆腔，当液压缸右行碰上死挡铁后，液压缸进油路压力升高，压力继电器6发信号，使电磁铁1YA断电，阀3切换至右位，电磁铁2YA通电阀4切换至左位，液压缸快速返回。

(4)限压和安全保护。压力继电器经常用于液压系统的限压与安全保护。图4所示为用压力继电器的限压和换向回路。当二位四通电磁换向阀3通电切换至右位时，液压缸无杆腔进油右行，当无杆腔压力超过顺序阀6的设定值时开启，由节流阀5引起的回油背压使压力继电器4动作发出信号，使二位四通电磁换向阀断电复至图示左位，液压缸向左退回。回路特点是：压力继电器承受的是低压，只需用低压元件，设定压力只需调整顺序阀，而不需调整压力继电器，精确方便。

大兰液压压力继电器回路图
