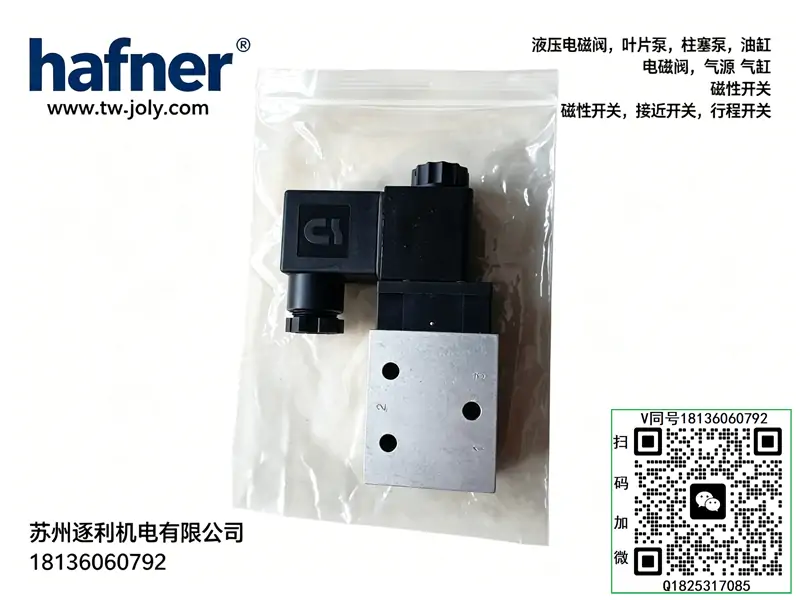

MH 510 501德国hafner哈夫纳电磁阀BAEF311 301
MH 系列（标准电磁阀，无 NAMUR 接口）
MH 210 501
MH 211 305-24DC
MH 211 305-230AC
MH 211 309-24DC
MH 211 309-230AC
MH 211 015
MH 310 101
MH 310 101 G
MH 310 121
MH 310 121 G
MH 310 121 NPT
MH 310 181
MH 310 501
MH 310 501 G
MH 310 701
MH 310 701 G
MH 310 701 G TT
MH 310 701 VES
MH 310 701 GNPT
MH 311 013
MH 311 015
MH 311 101
MH 311 101 G
MH 311 121
MH 311 305
MH 311 309
MH 311 701 G
MH 510 121
MH 510 501
MH 510 503
MH 510 701
MH 510 701 G
MH510 701G
MH510 701G 24VDC
MH 520 101 G
MH 520 121 G
MH 520 121 VES
MH 520 501 G
MH 520 503
MH 520 701 G
MH 531 101 G
MH 531 121 G
MH 531 501 G
MH 531 701 G
MH 532 101 G
MH 532 121 G
MH 532 501 G
MH 532 701 G
MH 533 101 G
MH 533 121 G
MH 533 501 G
MH 533 701 G
MNH 系列（NAMUR 接口电磁阀，带手动旋钮）
MNH 310 701
MNH 310 711
MNH 310 121
MNH 311 101
MNH 311 121
MNH 311 701
MNH 350 710
MNH 510 121
MNH 510 701
MNH 510 701 01
MNH 510 701 220V
MNH 510 701 24V
MNH 510 701 KES DC24V
MNH 510 711
MNH 510 711 Exm
MNH 510 711 O.S
MNH 511 701
MNH 511 711
MNH 520 701
MNH 520 701 KES
MNH 520 701 TT
MNH 531 701
MND 系列（NAMUR、双线圈、无手动旋钮）
MND 510 701
MNK 系列（低功耗 1.8W）
MNK 510 701
MNK 511 701
MNK 310 701
MNK 311 701
MNK 520 701
MOH 系列（直动式、常闭为主）
MOH 310 701 G
MOH 311 121 G
MOH 311 181
MOH 311 501 G
MOH 311 701 G
MEH 系列（高端、大流量、长寿命）
MEH 511 101 G
MEH 511 121 G
MEH 511 501 G
MEH 511 701 G
MEH 521 101 G
MEH 521 121 G
MEH 521 501 G
MEH 521 701 G
MD / MOD 系列（底座安装阀、阀岛用）
MD 310 401
MD 310 403
MD 510 401
MOD 310 403
P 系列（底座安装、大流量）
P310 501
P531 101
P531 121
P531 801
DRN 系列（气动操作阀）
DRN 5 601
DRN 5 611
线圈 / 附件型号
MA-22-LED
MA22230AC
ST22
T102F
41010.029
MH532704EDS
一、型号释义
- MH：系列代号，模块化二位五通电磁阀
- 510：二位五通、单线圈、弹簧复位，标准电压与防护配置
- 501：G1/8" 接口、标准流量、带手动操作、标准阀体长度
- 完整型号：MH 510 501 G（G = 螺纹接口）
二、结构组成
紧凑型阳极氧化铝阀体，核心部件：
- 阀芯：不锈钢滑柱，低摩擦、耐磨、耐腐蚀
- 密封：NBR 丁腈橡胶（可选 FKM 氟橡胶），适配 - 20℃～+80℃
- 线圈：标准功率3W(DC)/5VA(AC)，绝缘 B 级
- 复位：单侧弹簧复位，断电自动回位
- 手动：内置黄铜手动推杆，可强制换向
- 接口：P (进气)、A/B (工作)、R/S (排气)，G1/8" 内螺纹
- 防护：IP65，防尘防水，适配工业环境
三、工作原理（二位五通・单线圈弹簧复位）
- 断电状态（常态）：弹簧推阀芯至左位，P→A 通、B→R 通，A 口供气、B 口排气
- 通电状态（励磁）：电磁力克服弹簧推阀芯至右位，P→B 通、A→S 通，B 口供气、A 口排气
- 断电复位：线圈失电，弹簧自动复位至常态，实现单线圈双向控制
四、核心技术参数
- 功能：二位五通、单线圈弹簧复位
- 接口规格：G1/8"（PT1/8）
- 工作压力：2～10 bar（0.2～1.0 MPa）
- 流量（ΔP=1bar）：650 L/min（ANR）
- 工作介质：压缩空气（过滤 40μm，无油 / 微油）
- 环境 / 介质温度：-20℃～+80℃（标准）；低温版 - 50℃
- 电压规格：DC 12V/24V/48V；AC 110V/230V（50Hz）
- 功率：DC 3W；AC 5VA
- 响应时间：≤15ms（开）/≤20ms（关）
- 最高切换频率：10Hz（600 次 / 分）
- 重量：约0.5 kg
- 安装：底板安装 / 管路直连 / 集成汇流板
五、性能特点
- 高流量紧凑型：G1/8" 接口达 650L/min，体积小、功耗低
- 高可靠长寿命：不锈钢阀芯 + 耐磨密封，≥500 万次无故障
- 快速响应：低摩擦滑柱设计，换向灵敏，适配高速自动化
- 模块化集成：可单装或多阀集成汇流板，扩展灵活
- 多环境适配：IP65 防护、宽温可选、真空 / 食品级定制
- 易维护：带手动操作，故障可手动干预，线圈可单独更换
六、典型应用
- 工业自动化：气动执行器（气缸 / 摆动缸）双向控制
- 汽车制造：焊装 / 涂装 / 总装线气动夹具、阀门控制
- 包装机械：制袋 / 灌装 / 贴标设备气动执行元件控制
- 电子设备：精密气动定位、真空吸附切换
- 通用机械：机床、木工机械、纺织机械气动系统
七、安装与使用注意
- 安装方向：任意角度安装，线圈朝上优先，避免积水
- 气源处理：必须配三联件（过滤 + 调压 + 润滑），过滤精度≤40μm
- 管路连接：P 接气源、A/B 接执行器、R/S 通大气；排气口建议装消声器
- 电气接线：线圈电压匹配，DC 防反接，AC 接地可靠
- 维护周期：每 6 个月检查密封与阀芯，清洁过滤芯
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/qdf/965.html
