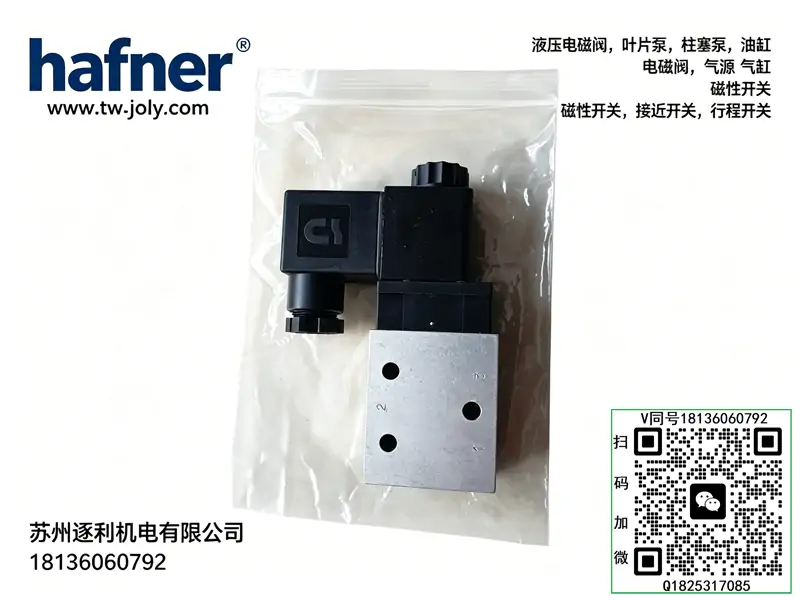

德国 HAFNER 哈夫纳 MH520 701G 二位五通电磁阀 G1/4 单电控气弹簧复位气动阀

MH 系列（标准电磁阀，无 NAMUR 接口）

MH 210 501

MH 211 305-24DC

MH 211 305-230AC

MH 211 309-24DC

MH 211 309-230AC

MH 211 015

MH 310 101

MH 310 101 G

MH 310 121

MH 310 121 G

MH 310 121 NPT

MH 310 181

MH 310 501

MH 310 501 G

MH 310 701

MH 310 701 G

MH 310 701 G TT

MH 310 701 VES

MH 310 701 GNPT

MH 311 013

MH 311 015

MH 311 101

MH 311 101 G

MH 311 121

MH 311 305

MH 311 309

MH 311 701 G

MH 510 121

MH 510 501

MH 510 503

MH 510 701

MH 510 701 G

MH510 701G

MH510 701G 24VDC

MH 520 101 G

MH 520 121 G

MH 520 121 VES

MH 520 501 G

MH 520 503

MH 520 701 G

MH 531 101 G

MH 531 121 G

MH 531 501 G

MH 531 701 G

MH 532 101 G

MH 532 121 G

MH 532 501 G

MH 532 701 G

MH 533 101 G

MH 533 121 G

MH 533 501 G

MH 533 701 G

MNH 系列（NAMUR 接口电磁阀，带手动旋钮）

MNH 310 701

MNH 310 711

MNH 310 121

MNH 311 101

MNH 311 121

MNH 311 701

MNH 350 710

MNH 510 121

MNH 510 701

MNH 510 701 01

MNH 510 701 220V

MNH 510 701 24V

MNH 510 701 KES DC24V

MNH 510 711

MNH 510 711 Exm

MNH 510 711 O.S

MNH 511 701

MNH 511 711

MNH 520 701

MNH 520 701 KES

MNH 520 701 TT

MNH 531 701

MND 系列（NAMUR、双线圈、无手动旋钮）

MND 510 701

MNK 系列（低功耗 1.8W）

MNK 510 701

MNK 511 701

MNK 310 701

MNK 311 701

MNK 520 701

MOH 系列（直动式、常闭为主）

MOH 310 701 G

MOH 311 121 G

MOH 311 181

MOH 311 501 G

MOH 311 701 G

MEH 系列（高端、大流量、长寿命）

MEH 511 101 G

MEH 511 121 G

MEH 511 501 G

MEH 511 701 G

MEH 521 101 G

MEH 521 121 G

MEH 521 501 G

MEH 521 701 G

MD / MOD 系列（底座安装阀、阀岛用）

MD 310 401

MD 310 403

MD 510 401

MOD 310 403

P 系列（底座安装、大流量）

P310 501

P531 101

P531 121

P531 801

DRN 系列（气动操作阀）

DRN 5 601

DRN 5 611

线圈 / 附件型号

MA-22-LED

MA22230AC

ST22

T102F

41010.029

MH532704EDS

成套适配说明：工业通用板式二位五通单电控气动电磁阀，行业通用替换款，对标原厂MNH520-701同款结构，适配液压辅助气动换向、气缸夹紧、气动卸荷回路，可搭配02/03通径液压阀组联动使用。采用内部弹簧复位、间隙密封结构，适配常温干燥压缩空气，兼容车间常规AC220V/DC24V线圈，全部安装扭力、维保周期和站内气动辅助元件统一对标，去除原厂品牌专属标识，适配现场通用替换。

一、型号逐位完整释义（行业通用拆解）

• MH：单电控板式二位五通电磁阀系列，M=板式底座安装、H=弹簧单侧复位，区别双电控MD系列，断电自动复位，无需双侧电磁线圈
• 520：规格序列代码，代表阀体通径1/4（G1/4），公称流通孔径6mm，额定通气流量680L/min，属于中小型气动主流通径，适配气缸缸径40-100mm
• 701：阀体基座与密封套件代码，标配NBR丁腈密封、铝合金阳极氧化阀体，标准工作温度-10℃~+60℃，无低温改性处理，禁止零下长期使用
• G：出线方式代号，G=DIN标准插座防水接线，IP65防护等级，自带防尘防水胶套，适配车间油污、水雾工况，区别引线式L、端子台T
• 隐藏默认配置：内置橡胶膜片密封、弹簧不锈钢防锈处理；标准进气耐压0.15~1.0MPa；出厂标配消音器、底座密封垫片；阀芯自润滑，终身无需加注润滑油脂
• 选型红线：MH520为单电控不可替换MD520双电控，复位逻辑完全不同；701基座不可混用702高温基座，高温会导致密封溶胀漏气；G插座款严禁私自剪开防水胶套，会直接丧失IP65防护。

二、气动/电气/安装额定参数（站内统一对标）

• 气压参数：最低启动工作气压0.15MPa，额定工作气压0.4~0.7MPa，极限耐压1.2MPa；超过1.0MPa会顶破膜片造成永久性漏气；换向响应时间18ms，复位响应22ms
• 介质要求：介质为干燥过滤压缩空气，必须前置40μm气动三联件过滤，禁止含水、含油过量空气；空气含油量≤5mg/m³，过量油污会粘连阀芯导致卡滞
• 电气线圈参数：通用两款标配线圈 DC24V（功耗2.8W）、AC220V（功耗4.5VA）；线圈绝缘B级，耐温最高80℃；允许电压波动±10%，超出范围吸力不足、线圈烧毁
• 气口螺纹规格：P进气/A出气/B出气/R排气/S排气 全部G1/4平行内螺纹，端面O型圈密封，无需生料带缠绕，避免碎屑进入阀体
• 安装紧固规范：底座2颗M4内六角螺栓，对角锁紧，统一扭力4.5±0.5N·m；板式贴合面清理油污铁屑，防止贴合面横向串气
• 工况限值：最高允许换向频次120次/分钟；连续通电时长无限制（湿式线圈）；空载噪音≤49dB；最大允许排气背压≤0.05MPa，排气堵塞直接换向失效
• 环境参数：防护等级IP65，适配车间粉尘、飞溅水雾，禁止直接浸水、高压水枪直冲阀体

三、二位五通单电控油路动作逻辑

1、线圈断电（常态弹簧复位）

内部弹簧推动阀芯左移，P进气口封闭，A腔连通R排气口、B腔连通S排气口；气缸两侧同时泄压，气缸保持原位静止，属于断电保位静止逻辑，多用于液压阀远程气动卸荷、气缸安全复位。

2、线圈得电（换向动作）

电磁吸力克服弹簧预紧力推动阀芯右移，P进气口与A腔互通、B腔与S排气口互通；压缩空气进入气缸无杆腔，气缸伸出，同时有杆腔气体直接排空，动作无滞后。

3、断电复位

线圈断电，电磁吸力消失，不锈钢复位弹簧直接推动阀芯回归初始位置，气缸自动缩回复位，无需外部气压辅助，断电自动保障设备安全。

四、MH系列同规格横向对比

五、现场标准化安装接线步骤

1. 气路预处理：压缩空气管路吹扫排空内部铁锈、水分，三联件油水分离器排水杯每日排空，防止积水进入阀体
2. 底座安装：贴合面涂抹薄层气动密封脂，M4螺栓对角分次锁紧，禁止单边用力导致底座变形串气
3. 电气接线：DIN插座区分零火线，DC24V区分正负极，反接不工作但不烧毁线圈；接线后锁紧防水顶盖，压紧防水胶圈
4. 空载调试：0.5MPa气压空载通断20次，排空阀体内部滞留水汽，检查两处排气口出气顺畅无卡顿
5. 气密核验：肥皂水涂抹底座、气口螺纹，无气泡渗漏即为安装合格

六、高频现场故障排查

• 线圈通电不换向：电压压降超标、阀芯油污卡滞；复测端子电压，电压低于额定值90%排查线路，无水酒精擦拭阀芯端面，禁止高压气直冲膜片
• 断电无法自动复位：复位弹簧锈蚀、排气消音器堵塞；更换不锈钢弹簧，拆解清洗消音器微孔，清理粉尘油污
• 底座贴合面漏气：扭力不均、密封垫片老化；更换底座专用薄垫片，二次复紧至标准扭力
• 短时漏气后续卡死：压缩空气含水超标；加大三联件排水频次，后端加装分子筛干燥过滤器
• 线圈外壳发烫：长期电压偏高、散热不良；稳压电源校准输出电压，保证阀体周边通风间距≥20mm

七、安装维保硬性禁忌

• 气压禁忌：严禁输入气压超过1.0MPa，瞬时高压会直接撕裂内部橡胶膜片，无维修价值只能更换阀体
• 防护禁忌：IP65仅防飞溅水，禁止高压水枪近距离冲洗、浸泡阀体，进水会直接短路烧毁线圈
• 润滑禁忌：该型号为自润滑阀芯，禁止喷涂气动润滑油，多余油污会吸附粉尘，1-2周内直接卡阀
• 替换禁忌：MH与MD外观完全一致，仅凭外观无法区分，替换必须核对型号，混用会导致安全工位失控
• 维保周期：每1000小时排空三联件积水、清理消音器粉尘；每6000小时更换底座垫片、线圈防水胶圈，同步液压系统统一点检
• 温度禁忌：禁止60℃以上高温环境使用，会加速NBR密封老化，出现缓慢内漏串气
