SANQIU 220V 微型调速电机 6W-120W 齿轮减速马达 可配减速箱

下面给你整理一份可直接存为 Word 的 SANQIU（三秋电机）完整型号汇总文档（按系列分类，覆盖常见全部型号）。

SANQIU（三秋电机）全型号汇总文档

品牌：SANQIU（三秋电机）
主营：小型交流减速电机、调速电机、齿轮减速机、直流电机

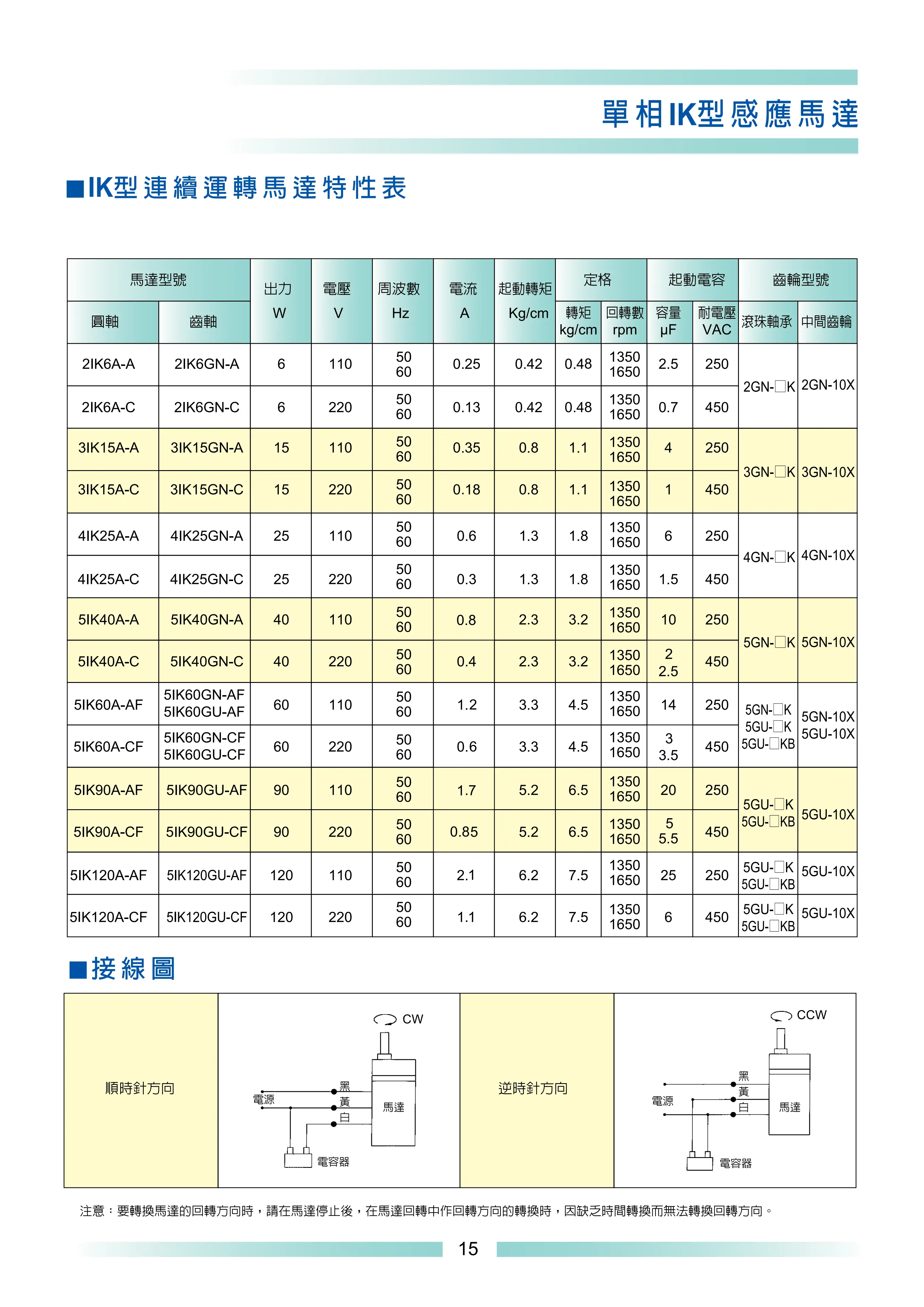

一、单相减速电机（IK 系列，110V/220V）

2IK 系列（6W）

• 2IK6GN‑C、2IK6GN‑M、2RK6GN‑A、2RK6GN‑C、2RK6GN‑M
• 2GN3‑1800K（减速箱）

3IK 系列（15W）

• 3IK15GN‑A、3IK15GN‑C、3IK15GN‑M
• 3RK15GN‑A、3RK15GN‑C、3RK15GN‑M
• 3GN3‑1800K（减速箱）

4IK 系列（25W）

• 4IK25GN‑A、4IK25GN‑C、4IK25GN‑M
• 4RK25GN‑A、4RK25GN‑C、4RK25GN‑M
• 4GN3‑1800K（减速箱）

5IK 系列（40W/60W/90W/120W）

• 5IK40GN‑A、5IK40GN‑C、5IK40GN‑M
• 5IK60GN‑A、5IK60GN‑C、5IK60GN‑M
• 5IK90GN‑A、5IK90GN‑C、5IK90GN‑M
• 5IK120GN‑A、5IK120GN‑C、5IK120GN‑M
• 5RK40GN‑A、5RK40GN‑C、5RK40GN‑M
• 5RK60GN‑A、5RK60GN‑C、5RK60GN‑M
• 5RK90GN‑A、5RK90GN‑C、5RK90GN‑M
• 5RK120GN‑A、5RK120GN‑C、5RK120GN‑M
• 5GN3‑1800K、5GN5K、5GN10K、5GN15K、5GN20K、5GN30K、5GN50K、5GN60K、5GN75K、5GN100K、5GN120K、5GN150K、5GN180K（减速箱）

6IK 系列（140W/180W/200W）

• 6IK140GN‑A、6IK140GN‑C、6IK140GN‑M
• 6IK180GN‑A、6IK180GN‑C、6IK180GN‑M
• 6IK200GN‑A、6IK200GN‑C、6IK200GN‑M
• 6RK140GN‑A、6RK140GN‑C、6RK140GN‑M
• 6RK180GN‑A、6RK180GN‑C、6RK180GN‑M
• 6RK200GN‑A、6RK200GN‑C、6RK200GN‑M
• 6GN5K、6GN10K、6GN15K、6GN20K、6GN30K、6GN50K、6GN60K、6GN75K、6GN100K、6GN120K、6GN150K、6GN180K（减速箱）

二、调速电机（GU 系列，带调速器）

5IK‑GU 系列

• 5IK90GU‑A、5IK90GU‑C、5IK90GU‑M
• 5IK120GU‑A、5IK120GU‑C、5IK120GU‑M
• 5RK90GU‑A、5RK90GU‑C、5RK90GU‑M
• 5RK120GU‑A、5RK120GU‑C、5RK120GU‑M

6IK‑GU 系列

• 6IK140GU‑A、6IK140GU‑C、6IK140GU‑M
• 6IK180GU‑A、6IK180GU‑C、6IK180GU‑M
• 6IK200GU‑A、6IK200GU‑C、6IK200GU‑M
• 6RK140GU‑A、6RK140GU‑C、6RK140GU‑M
• 6RK180GU‑A、6RK180GU‑C、6RK180GU‑M
• 6RK200GU‑A、6RK200GU‑C、6RK200GU‑M

三、三相减速电机（TK 系列，220V/380V）

3TK 系列（15W）

• 3TK15GN‑A、3TK15GN‑C

4TK 系列（25W）

• 4TK25GN‑A、4TK25GN‑C

5TK 系列（40W/60W/90W/120W）

• 5TK40GN‑A、5TK40GN‑C
• 5TK60GN‑A、5TK60GN‑C
• 5TK90GN‑A、5TK90GN‑C
• 5TK120GN‑A、5TK120GN‑C

6TK 系列（140W/180W/200W）

• 6TK140GN‑A、6TK140GN‑C
• 6TK180GN‑A、6TK180GN‑C
• 6TK200GN‑A、6TK200GN‑C

四、刹车电机（带断电刹车）

5IK‑RGN 系列

• 5IK90RGN‑CF、5IK120RGN‑CF
• 5RK90RGN‑CF、5RK120RGN‑CF

6IK‑RGN 系列

• 6IK140RGN‑CF、6IK180RGN‑CF、6IK200RGN‑CF
• 6RK140RGN‑CF、6RK180RGN‑CF、6RK200RGN‑CF

5IK‑RGU 系列（刹车 + 调速）

• 5IK90RGU‑CF、5IK120RGU‑CF
• 5RK90RGU‑CF、5RK120RGU‑CF

6IK‑RGU 系列（刹车 + 调速）

• 6IK140RGU‑CF、6IK180RGU‑CF、6IK200RGU‑CF
• 6RK140RGU‑CF、6RK180RGU‑CF、6RK200RGU‑CF

五、直流电机（DC 12V/24V）

24V 直流减速电机

• 24V‑10W、24V‑25W、24V‑40W、24V‑60W、24V‑90W、24V‑120W
• 配套减速箱：3GN/4GN/5GN/6GN 系列

六、常用减速箱速比（GN 系列）

• 3GN：3K、5K、10K、15K、20K、30K、50K
• 4GN：5K、10K、15K、20K、30K、50K
• 5GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K
• 6GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K

型号命名规则（便于你自查）

• 2/3/4/5/6：电机尺寸（2=6W，3=15W，4=25W，5=40–120W，6=140–200W）

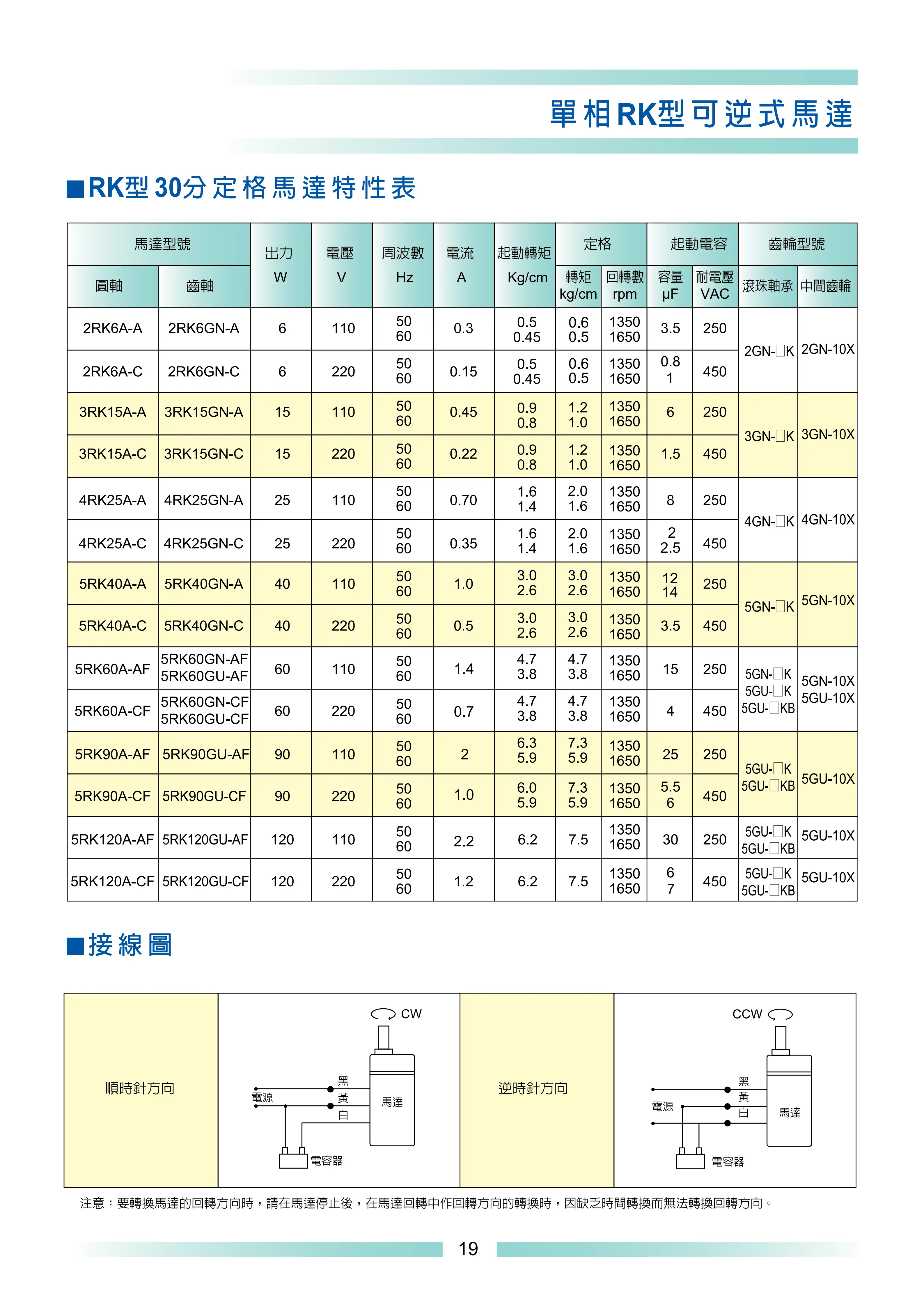

• IK：单相；RK：单相可逆；TK：三相
• GN：普通；GU：调速；RGN：刹车；RGU：刹车 + 调速
• A：110V；C：220V；M：220V/380V
• 末尾 K：减速比；CF：刹车；UF：带风扇

统一前置规范：所有6W-120W均为单相AC220V 50Hz民用工业通用电压，分为【定速、阻尼调速、变频、力矩、可逆刹车】5大类，驱动器绝对不能混用，混用100%烧毁绕组；全系GN直齿减速箱同法兰可互换，斜齿GH不可混用

一、6W-15W 超微型功率段（2/3系机座）

1、6W：2IK6GN-C

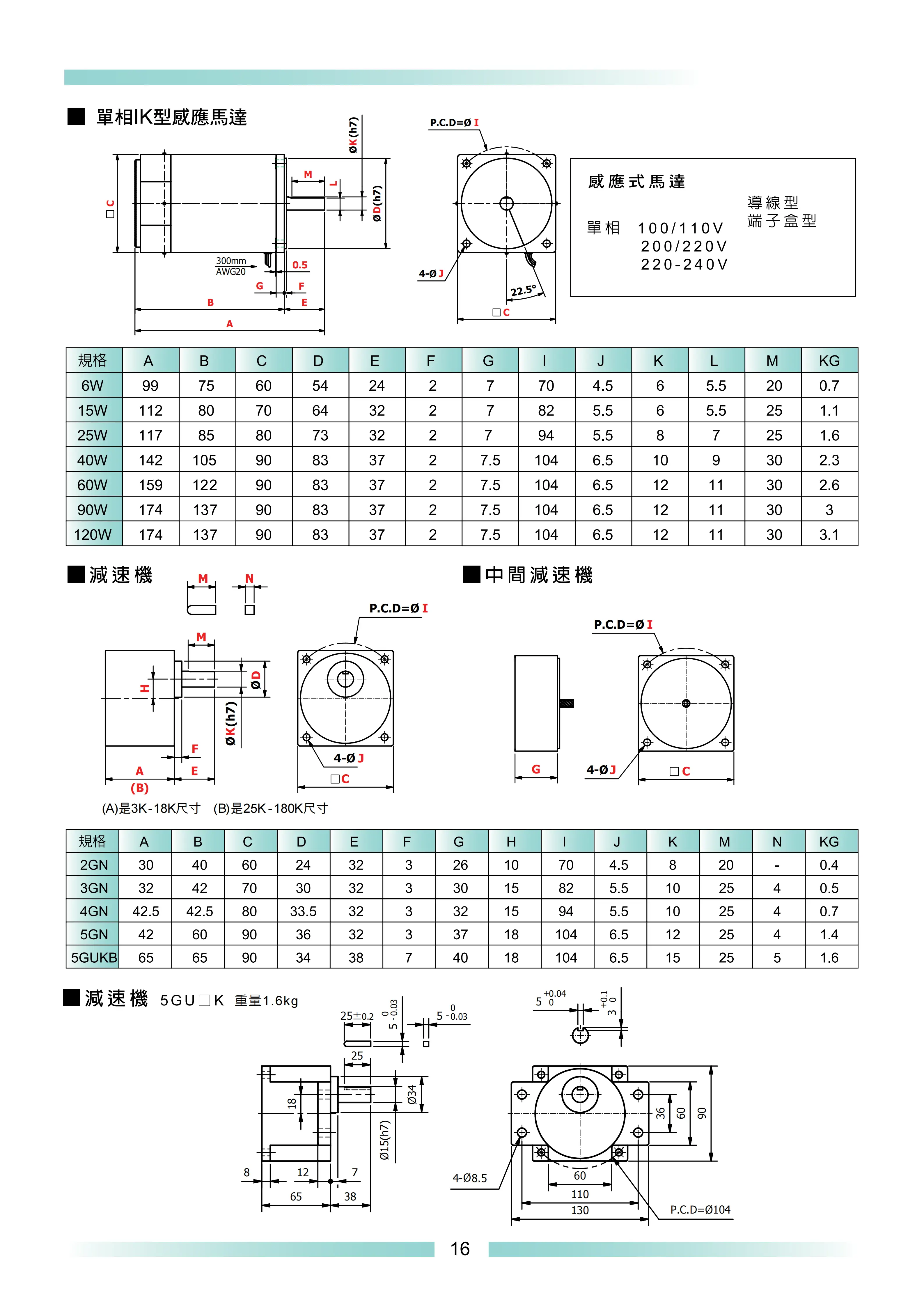

• 机座法兰：60mm（2系专属，最小尺寸），安装孔距48mm，和所有3/4/5系不互通
• 属性：内置电容定速感应电机，无热保护、含油轴承，仅支持轻载24h连续运行
• 适配减速箱：2GN3K~2GN75K，最高不建议超过100K，齿轮模数0.6极易断齿
• 使用禁忌：禁止调速、禁止频繁正反转（每分钟≤3次）、禁止竖直吊装
• 典型工况：标签剥离、微型光电挡料、轻量皮带输送

2、15W：3IK15GN-C

• 机座法兰：70mm（3系外观同4系，孔距55mm，无法和4系底板互换）
• 属性：内置电容定速感应电机，E级绝缘、简易内置热保护，双侧含油轴承
• 适配减速箱：3GN3K~3GN120K，严禁搭配150K及以上超大速比
• 使用禁忌：不可外接变频器/调压调速器，满载连续运行上限8小时，需间歇散热
• 典型工况：小型转盘、物料微型拨料、滤纸收卷

二、25W-40W 标准轻型功率段（4系机座，现场用量最大）

1、25W：4RK25GN-CM

• 机座法兰：70mm（4系标准，孔距60mm，4系全品类互通）
• 属性：可逆阻尼调速+断电电磁刹车，短时S2工作制，最长连续运行25分钟
• 适配减速箱：4GN3K~4GN180K，滚珠轴承输入，抗震动能力优于2/3系
• 使用禁忌：禁止长时间堵转（10s烧毁）、禁止低频连续运行、启停每分钟≤8次
• 典型工况：往复移位、治具定位、停机零滑行工位

2、10W：4TK10GN-A（特殊力矩款，归入4系）

• 机座法兰：70mm 4系，和4RK25GN-CM原位直接互换底板
• 属性：力矩张力电机，非感应电机，支持24h轻微堵转、保压阻尼
• 驱动要求：只能用力矩调压控制器，严禁变频器、普通调速器
• 典型工况：薄膜收卷、线材阻尼、工件贴合保压

3、40W：5IK40GN-Y

• 机座法兰：90mm（5系起步），孔距70mm，5系全机型互通
• 属性：变频专用感应电机，B级绝缘、S1全天候连续工作制，内置热保护
• 适配减速箱：5GN3K~5GN180K，完美适配此前5GN180K超大速比
• 使用禁忌：只能单相变频器驱动，禁止面板调压调速，20Hz以下需加装散热风扇

三、60W-120W 重载大功率段（5系机座）

1、90W：5IK90RGN-CF

• 机座法兰：90mm 5系，和5IK40GN-Y百分百原位互换，无需改孔
• 属性：阻尼面板调速电机，尾部外置独立散热风扇，解决低速过热通病
• 驱动要求：只能搭配单相阻尼调速器，禁止变频器驱动
• 核心优势：转速低至10%额定转速也可24h满载运行，密闭设备首选
• 典型工况：长距离皮带输送、重型转盘匀速运转

2、120W（补充同系列顶配规格）

• 型号：5IK120RGN-CF，外观、尺寸、接线、风扇结构和90W完全一致，仅线圈线径加粗
• 参数：满载电流1.02A，输出扭矩为90W的1.3倍，其余安装、禁忌、减速箱全部通用

四、6W-120W整机互通对照表（现场快速替换）

五、全功率通用硬性注意事项（6W-120W统一红线）

• 散热统一要求：25W及以下依靠后端自然散热，预留30mm通风空间；40W及以上密闭安装必须加装辅助散热
• 轴承区分：6-15W全部含油轴承，禁止偏心负载；25W及以上滚珠轴承，允许轻微径向偏心≤0.12mm
• 减速箱装配：2/3系顶丝扭力≤0.7N·m，防止压扁扁轴；4/5系≥1.2N·m，防止大扭矩打滑
• 谐波干扰：所有调速款（R/TK后缀）动力线与PLC信号线间距≥15cm，避免感应信号乱跳
