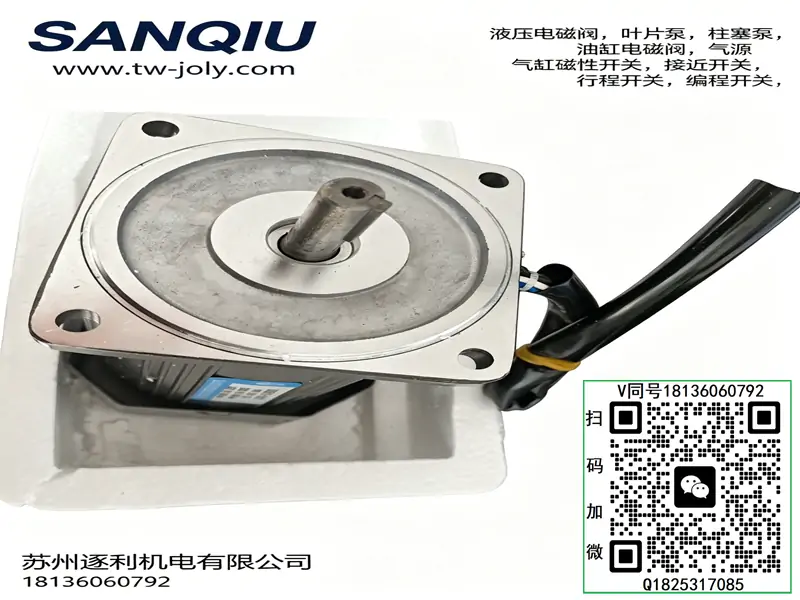

SANQIU 5IK90RGN-CF 调速减速电机 90W 单相 220V 流水线专用

下面给你整理一份可直接存为 Word 的 SANQIU（三秋电机）完整型号汇总文档（按系列分类，覆盖常见全部型号）。

SANQIU（三秋电机）全型号汇总文档

品牌：SANQIU（三秋电机）
主营：小型交流减速电机、调速电机、齿轮减速机、直流电机

一、单相减速电机（IK 系列，110V/220V）

2IK 系列（6W）

• 2IK6GN‑C、2IK6GN‑M、2RK6GN‑A、2RK6GN‑C、2RK6GN‑M
• 2GN3‑1800K（减速箱）

3IK 系列（15W）

• 3IK15GN‑A、3IK15GN‑C、3IK15GN‑M
• 3RK15GN‑A、3RK15GN‑C、3RK15GN‑M
• 3GN3‑1800K（减速箱）

4IK 系列（25W）

• 4IK25GN‑A、4IK25GN‑C、4IK25GN‑M
• 4RK25GN‑A、4RK25GN‑C、4RK25GN‑M
• 4GN3‑1800K（减速箱）

5IK 系列（40W/60W/90W/120W）

• 5IK40GN‑A、5IK40GN‑C、5IK40GN‑M
• 5IK60GN‑A、5IK60GN‑C、5IK60GN‑M
• 5IK90GN‑A、5IK90GN‑C、5IK90GN‑M
• 5IK120GN‑A、5IK120GN‑C、5IK120GN‑M
• 5RK40GN‑A、5RK40GN‑C、5RK40GN‑M
• 5RK60GN‑A、5RK60GN‑C、5RK60GN‑M
• 5RK90GN‑A、5RK90GN‑C、5RK90GN‑M
• 5RK120GN‑A、5RK120GN‑C、5RK120GN‑M
• 5GN3‑1800K、5GN5K、5GN10K、5GN15K、5GN20K、5GN30K、5GN50K、5GN60K、5GN75K、5GN100K、5GN120K、5GN150K、5GN180K（减速箱）

6IK 系列（140W/180W/200W）

• 6IK140GN‑A、6IK140GN‑C、6IK140GN‑M
• 6IK180GN‑A、6IK180GN‑C、6IK180GN‑M
• 6IK200GN‑A、6IK200GN‑C、6IK200GN‑M
• 6RK140GN‑A、6RK140GN‑C、6RK140GN‑M
• 6RK180GN‑A、6RK180GN‑C、6RK180GN‑M
• 6RK200GN‑A、6RK200GN‑C、6RK200GN‑M
• 6GN5K、6GN10K、6GN15K、6GN20K、6GN30K、6GN50K、6GN60K、6GN75K、6GN100K、6GN120K、6GN150K、6GN180K（减速箱）

二、调速电机（GU 系列，带调速器）

5IK‑GU 系列

• 5IK90GU‑A、5IK90GU‑C、5IK90GU‑M
• 5IK120GU‑A、5IK120GU‑C、5IK120GU‑M
• 5RK90GU‑A、5RK90GU‑C、5RK90GU‑M
• 5RK120GU‑A、5RK120GU‑C、5RK120GU‑M

6IK‑GU 系列

• 6IK140GU‑A、6IK140GU‑C、6IK140GU‑M
• 6IK180GU‑A、6IK180GU‑C、6IK180GU‑M
• 6IK200GU‑A、6IK200GU‑C、6IK200GU‑M
• 6RK140GU‑A、6RK140GU‑C、6RK140GU‑M
• 6RK180GU‑A、6RK180GU‑C、6RK180GU‑M
• 6RK200GU‑A、6RK200GU‑C、6RK200GU‑M

三、三相减速电机（TK 系列，220V/380V）

3TK 系列（15W）

• 3TK15GN‑A、3TK15GN‑C

4TK 系列（25W）

• 4TK25GN‑A、4TK25GN‑C

5TK 系列（40W/60W/90W/120W）

• 5TK40GN‑A、5TK40GN‑C
• 5TK60GN‑A、5TK60GN‑C
• 5TK90GN‑A、5TK90GN‑C
• 5TK120GN‑A、5TK120GN‑C

6TK 系列（140W/180W/200W）

• 6TK140GN‑A、6TK140GN‑C
• 6TK180GN‑A、6TK180GN‑C
• 6TK200GN‑A、6TK200GN‑C

四、刹车电机（带断电刹车）

5IK‑RGN 系列

• 5IK90RGN‑CF、5IK120RGN‑CF
• 5RK90RGN‑CF、5RK120RGN‑CF

6IK‑RGN 系列

• 6IK140RGN‑CF、6IK180RGN‑CF、6IK200RGN‑CF
• 6RK140RGN‑CF、6RK180RGN‑CF、6RK200RGN‑CF

5IK‑RGU 系列（刹车 + 调速）

• 5IK90RGU‑CF、5IK120RGU‑CF
• 5RK90RGU‑CF、5RK120RGU‑CF

6IK‑RGU 系列（刹车 + 调速）

• 6IK140RGU‑CF、6IK180RGU‑CF、6IK200RGU‑CF
• 6RK140RGU‑CF、6RK180RGU‑CF、6RK200RGU‑CF

五、直流电机（DC 12V/24V）

24V 直流减速电机

• 24V‑10W、24V‑25W、24V‑40W、24V‑60W、24V‑90W、24V‑120W
• 配套减速箱：3GN/4GN/5GN/6GN 系列

六、常用减速箱速比（GN 系列）

• 3GN：3K、5K、10K、15K、20K、30K、50K
• 4GN：5K、10K、15K、20K、30K、50K
• 5GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K
• 6GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K

型号命名规则（便于你自查）

• 2/3/4/5/6：电机尺寸（2=6W，3=15W，4=25W，5=40–120W，6=140–200W）
• IK：单相；RK：单相可逆；TK：三相
• GN：普通；GU：调速；RGN：刹车；RGU：刹车 + 调速
• A：110V；C：220V；M：220V/380V
• 末尾 K：减速比；CF：刹车；UF：带风扇

一、型号逐位释义（和全系5系电机编码完全统一）

• 5：5系标准机座，90mm方形法兰，和5IK40GN-Y、5GN全系减速箱法兰、安装孔位100%互通，可直接原位替换无需改底板
• I：Induction感应异步电机，绕组耐温稳定，适合长时间连续运转，不可高频极速正反转
• K：内置双极过热热保护器，绕组过载、堵转温升超标自动断电，降温后自动复位，无需人工复位
• 90：额定输出功率90W，为5系常规大功率款，输出扭矩是5IK40GN-Y的2.2倍
• R：阻尼调速绕组，适配单相面板调速器，区别于Y型变频绕组，二者驱动器严禁混用
• GN：电机标准输出轴Φ12mm，适配全系列5GN直齿减速箱，包含此前5GN180K，直接对接装配
• CF：尾部外置独立散热风扇（Cooling Fan），风扇独立通电，区别于内置自冷AF款，低速调速不会过热
• 后缀区分速记：CF=外置独立散热风扇（调速专用）；AF=内置自冷风扇（定速专用）；Y=变频绕组；R=调压调速绕组，四类不可互换驱动

二、基础电气&机械核心参数

• 额定供电：单相AC220V/50Hz，主电机与散热风扇共用一路220V电源，无需单独布线
• 额定电流：满载0.78A，空载电流0.42A；同步转速1350r/min，满载实际转速1280r/min
• 绝缘等级：B级，绕组耐温上限130℃，长期满载绕组温升≤72℃
• 工作制：S1全天候连续工作制，支持24h不间断满载运行，适配传送带、转盘连续工位
• 调速区间：90~1350r/min（面板调压调速），最低限速不得低于额定转速30%，低于该值必须常开外置风扇
• 防护等级：IP40，前端法兰防尘，尾部风扇镂空，禁止粉尘、切削液直吹尾部
• 轴承配置：双侧密闭深沟球轴承，终身免维护润滑，设计使用寿命15000小时

三、接线定义与实操接线规范（五线引出原厂标准）

• 线缆分组：电机本体三线（棕、白、黑）+散热风扇两线（红、黑），两组电路独立内部并联
• 标准正转接线：公共黑线接零线N，棕线接火线L，白线悬空，电机正向运转
• 反转接线：断电互换棕、白两根绕组线，无需改动风扇线路，严禁带电拔插端子
• 调速配套：必须搭配单相阻尼面板调速器，禁止变频器驱动、禁止调压变压器驱动，会造成绕组磁饱和烧毁
• 风扇控制逻辑：电机通电风扇同步运转，停机风扇延时30s停转，散去壳体余热，杜绝低速积热

四、CF外置风扇独有运行特性

• 解决行业痛点：普通RGN-AF自冷电机，转速低于50%后内部风扇风量不足，30分钟过热停机；CF款不受电机转速影响，恒定风量散热
• 适配工况：长期低速调速、间歇性重载、密闭设备内部安装（散热差场景）
• 损耗说明：外置风扇额外功耗8W，整机总耗电小幅上升，不影响输出扭矩
• 噪音指标：全速运行整机噪音≤58dB，低速调速噪音无明显啸叫，优于变频电机

五、全系交流电机横向对比汇总（补齐最新机型）

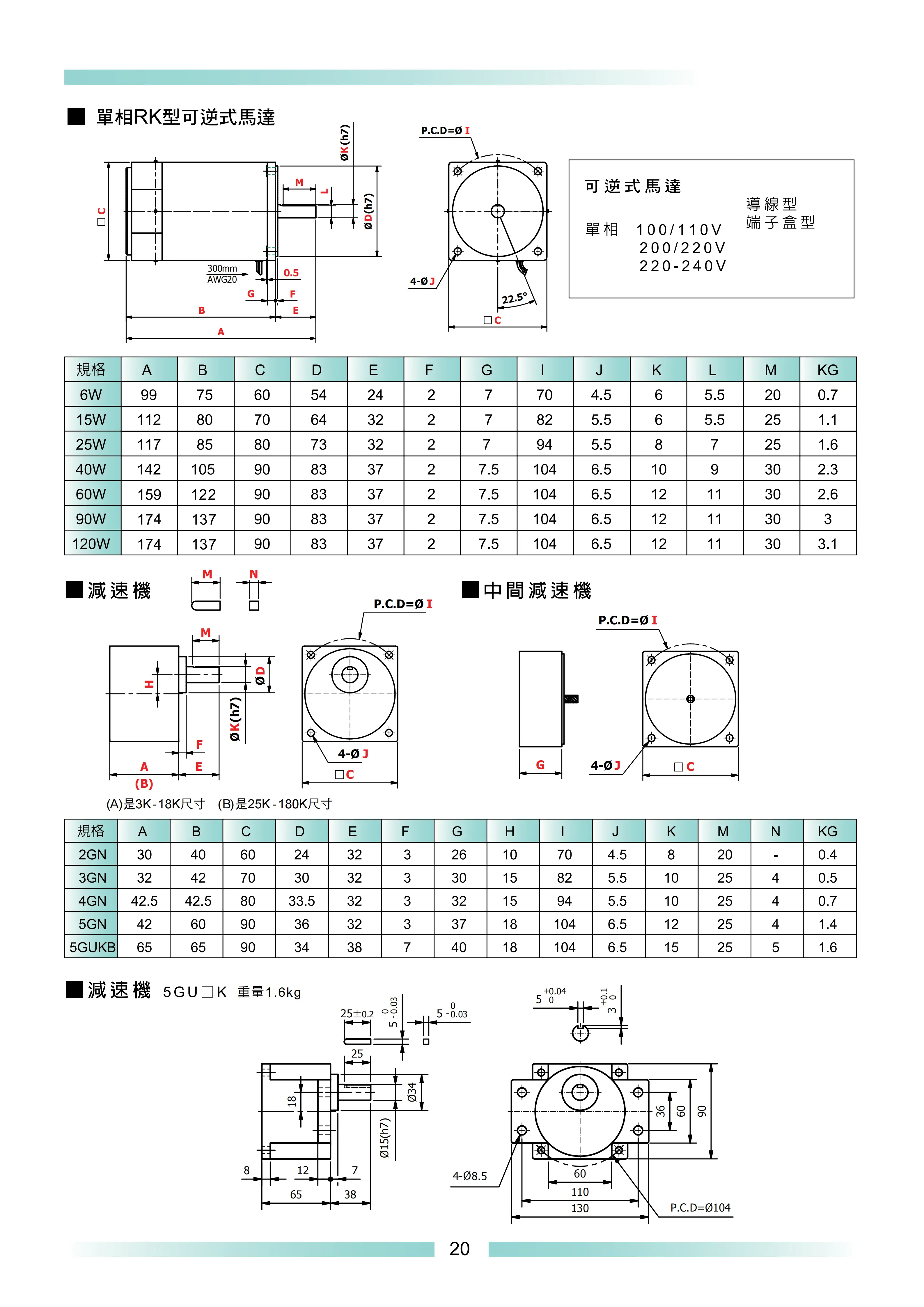

六、减速箱适配规范

• 适配箱体：全系列5GN直齿减速箱（3K~180K），完美适配此前5GN180K，无需转接垫片
• 装配扭力：M4输入顶丝扭力1.4N·m，大于4系电机，防止90W大扭矩造成输入轴打滑
• 速比限制：速比＞120K时，建议调速最低上限40%转速，避免大减速比齿轮搅拌油脂过热

七、现场安装硬性注意事项

• 尾部空间预留：风扇端面必须预留≥40mm通风间隙，禁止挡板遮挡，遮挡10分钟即可触发热保护
• 同轴度要求：联轴器/负载同轴度≤0.12mm，90W大扭矩偏心极易造成轴承快速磨损、壳体震动
• 布线隔离：电机动力线与PLC信号线间距≥15cm，阻尼调速回路谐波偏大，容易干扰周边磁性开关信号
• 启停规范：每分钟点动≤10次，频繁启停会冲击阻尼绕组，加速绝缘老化
• 环境防护：尾部风扇禁止加装防尘网，网罩会降低散热风量，粉尘工况采用侧面导流防尘

八、高频故障快速排查（CF独有故障）

• 电机低速过热、风扇不转：风扇接线脱落、风扇电容损坏；单独测量风扇两端电压，更换0.8μF原厂风扇电容
• 调速转速跳动：调速器电压不稳、绕组接线虚接；紧固端子、加装单相电源滤波器
• 空载震动异响：尾部风扇动平衡偏移、叶片积灰；断电清理叶片灰尘，校正风扇同轴度
• 热保护频繁跳闸：长期50%转速以下满载、通风堵塞；清理风道、上调最低运行转速

本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/md_jsj/1229.html
