电液比例压力阀与流量阀的使用要点
1、电液比例压力控制。采用电液比例压力控制可以很方便地按照生産工艺及设备负载特性的要求，实现一定的压力控制规律，同时避免了压力控制阶跃变化而引起的压力超调、振荡和液压沖击。与传统手调阀的压力控制相比较，可以大大简化控制回路及系统，又能提高控制性能，而且安装、使用和维护都比较方便。在电液比例压力控制回路中，有用比例阀控制的，也有用比例泵或马达控制的，但是以采用比例压力阀控制为基础的控制回路被广泛应用。
①比例调压回路。采用电液比例溢流阀可以实现构成比例调压回路，通过改变比例溢流阀的输入电信号，在额定值内任意设定系统压力。

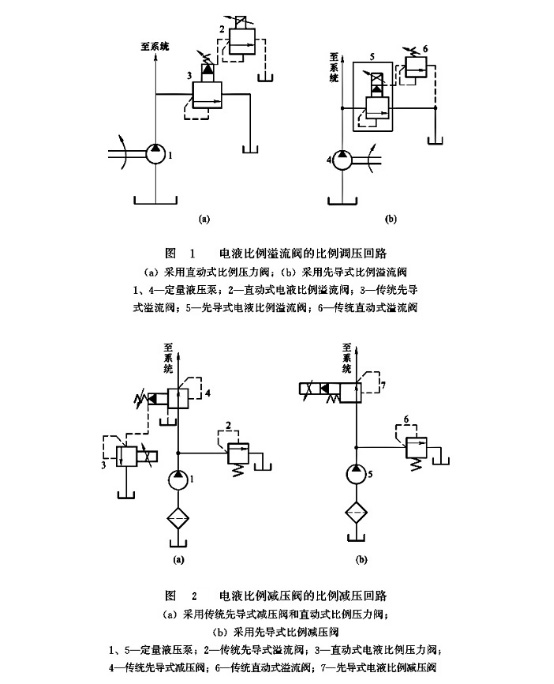

电液比例溢流阀构成的调压回路基本形式有两种。其一如图1(a)所示，用一个直动式电液比例溢流阀2与传统的先导式溢流阀3的遥控口相连接，比例溢流阀2作远程比例调压，而传统先导式溢流阀3除作主溢流外，还起系统的安全阀作用。其二如图1(b)所示，直接用先导式电液比例溢流阀5对系统压力进行比例调节，比例溢流阀5的输入电信号为零时，可以使系统卸荷。安装在阀5遥控口的传统直动式溢流阀6，可以预防过大的故障电流输入緻使压力过高而损坏液压系统。
②比例减压回路。采用电液比例减压阀可以实现构成比例减压回路，通过改变比例减压阀的输入电信号，在额定值内任意降低系统压力。
与电液比例调压回路一样，电液比例减压阀构成的减压回路基本形式也有两种。其一如图2(a)所示，用一个直动式电液比例压力阀3与传统的先导式减压阀4的先导遥控口相连接，用比例压力阀3作远程控制减压阀4的设定压力，从而实现系统的分级变压控制；液压泵1的最大工作压力由溢流阀2设定。其二如图2(b)所示，直接用先导式电液比例减压阀7对系统压力进行减压调节，液压泵5的最大工作压力由溢流阀6设定。
2、电液比例速度控制。采用电液比例流量阀（节流阀或调速阀）控制可以很方便地按照生産工艺及设备负载特性的要求，实现一定的速度控制规律。与传统手调阀的速度控制相比较，可以大大简化控制回路及系统，又能提高控制性能，而且安装、使用和维护都比较方便。

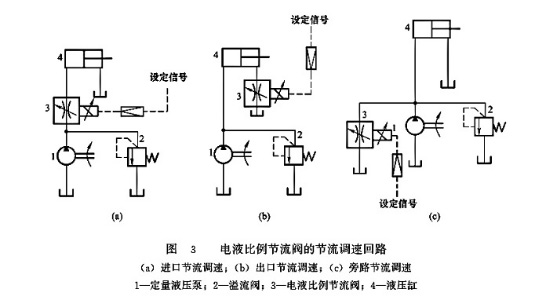

①基本回路。图3所示为电液比例节流阀的节流调速回路。其中图3(a)所示为进口节流调速回路，图3(b)所示为出口节流调速回路，图3(c)所示为旁油路节流调速回路。它们的结构与功能的特点与传统节流阀的调速回路大体相同。所不同的是，电液比例调速阀可以实现𫔭环或闭环控制，可以根据负载的速度特性要求，以更高精度实现执行器各种複杂的速度控制。将图中的比例节流阀换为比例调速阀，即构成电液比例调速阀的节流调速回路，由于比例调速阀具有压力补偿功能，所以执行器的速度负载特性即速度平稳性要好。
