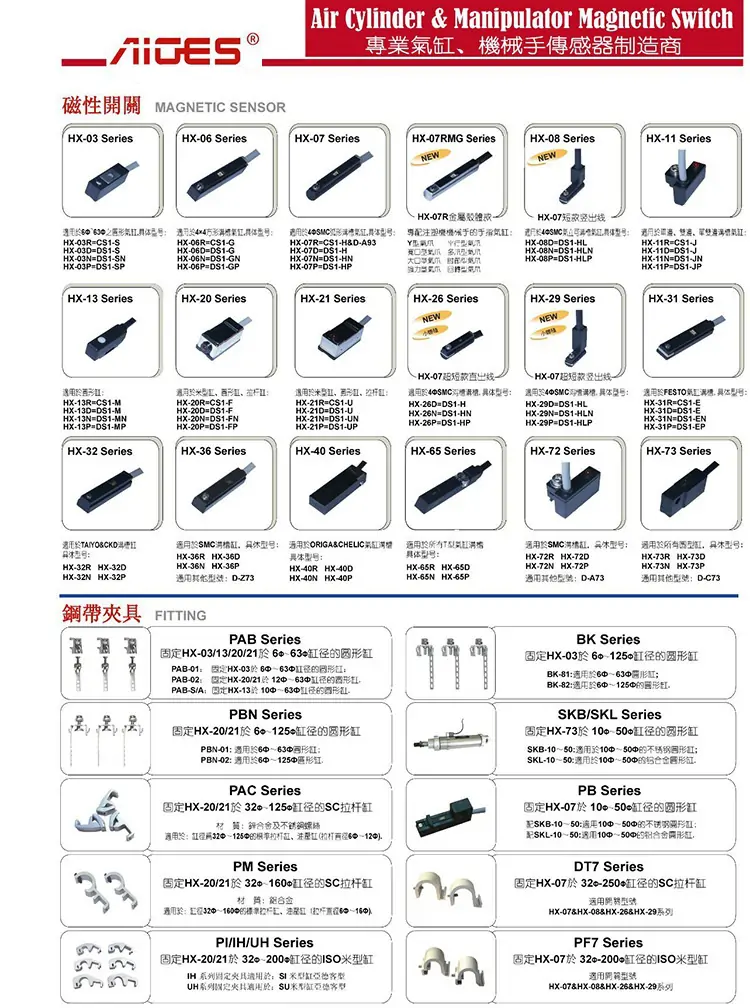

AIGES磁性开关HX-07R HX-03R HX-11R HX-20R HX-21R HX-31R
AIGES磁性开关HX-01系列有：HX-01R,HX-01RD,HX-01N,HX-01P;
AIGES磁性开关HX-02系列有：HX-02R,HX-02RD, HX-02N,HX-02P;
AIGES磁性开关HX-03系列有：HX-03R,HX-03RD,HX-03N,HX-03P;
AIGES磁性开关HX-04系列有：HX-04R,HX-04RD,HX-04N,HX-04P;
AIGES磁性开关HX-05系列有：HX-05R,HX-05RD,HX-05N,HX-05P;
AIGES磁性开关HX-06系列有：HX-06R,HX-06RD,HX-06N,HX-06P;
AIGES磁性开关HX-07系列有：HX-07R,HX-07RD,HX-07N,HX-07P;
AIGES磁性开关HX-08系列有：HX-08R,HX-08RD,HX-08N,HX-08P;
AIGES磁性开关HX-09系列有：HX-09R,HX-09RD,HX-09N,HX-09P;
AIGES磁性开关HX-10系列有：HX-10R,HX-10RD,HX-10N,HX-10P;
AIGES磁性开关HX-11系列有：HX-11R,HX-11RD,HX-11N,HX-11P;
AIGES磁性开关HX-12系列有：HX-12R,HX-12RD,HX-12N,HX-12P;
AIGES磁性开关HX-13系列有：HX-13R,HX-13RD,HX-13N,HX-13P;
AIGES磁性开关HX-14系列有：HX-14R,HX-04RD,HX-14N,HX-14P;
AIGES磁性开关HX-15系列有：HX-15R,HX-15RD,HX-15N,HX-15P;
AIGES磁性开关HX-16系列有：HX-16R,HX-16RD,HX-16N,HX-16P;
AIGES磁性开关HX-17系列有：HX-17R,HX-17RD,HX-17N,HX-17P;
AIGES磁性开关HX-18系列有：HX-18R,HX-18RD,HX-18N,HX-18P;
AIGES磁性开关HX-19系列有：HX-19R,HX-19RD,HX-19N,HX-19P;
AIGES磁性开关HX-20系列有：HX-20R,HX-20RD,HX-20N,HX-20P;
AIGES磁性开关HX-21系列有：HX-21R,HX-21RD,HX-21N,HX-21P;
AIGES磁性开关HX-22系列有：HX-22R,HX-22RD,HX-22N,HX-22P;
AIGES磁性开关HX-23系列有：HX-23R,HX-23RD,HX-23N,HX-23P;
AIGES磁性开关HX-24系列有：HX-24R,HX-24RD,HX-24N,HX-24P;
AIGES磁性开关HX-25系列有：HX-25R,HX-25RD,HX-25N,HX-25P;
AIGES磁性开关HX-26系列有：HX-26R,HX-26RD,HX-26N,HX-26P;
AIGES磁性开关HX-27系列有：HX-27R,HX-27RD,HX-27N,HX-27P;
AIGES磁性开关HX-28系列有：HX-28R,HX-28RD,HX-28N,HX-28P;
AIGES磁性开关HX-29系列有：HX-29R,HX-29RD,HX-29N,HX-29P;
AIGES磁性开关HX-30系列有：HX-30R,HX-30RD,HX-30N,HX-30P;
AIGES磁性开关HX-31系列有：HX-31R,HX-31RD,HX-31N,HX-31P;
AIGES磁性开关HX-32系列有：HX-32R,HX-32RD,HX-32N,HX-32P;
AIGES磁性开关HX-33系列有：HX-33R,HX-33RD,HX-33N,HX-33P;
AIGES 接近开关HX-34系列有：HX-34R,HX-34RD,HX-34N,HX-34P;
AIGES磁性开关HX-35系列有：HX-35R,HX-35RD,HX-35N,HX-35P;
AIGES磁性开关HX-36系列有：HX-36R,HX-36RD,HX-36N,HX-36P;
AIGES磁性开关HX-37系列有：HX-37R,HX-37RD,HX-37N,HX-37P;
AIGES磁性开关HX-38系列有：HX-38R,HX-38RD,HX-38N,HX-38P;
AIGES磁性开关HX-39系列有：HX-39R,HX-39RD,HX-39N,HX-39P;
AIGES磁性开关HX-40系列有：HX-40R,HX-40RV,HX-40RD,HX-40N,HX-40P;
AIGES磁性开关HX-41系列有：HX-41R,HX-41RV,HX-41RD,HX-41N,HX-41P;
AIGES磁性开关HX-42系列有：HX-42R,HX-42RV,HX-42RD,HX-42N,HX-42P;
AIGES磁性开关HX-43系列有：HX-43R,HX-43RV,HX-43RD,HX-43N,HX-43P;
AIGES磁性开关HX-44系列有：HX-44R,HX-44RV,HX-44RD,HX-44N,HX-44P;
AIGES磁性开关HX-50系列有：HX-50R,HX-50RV,HX-50RD,HX-50N,HX-50P;
AIGES磁性开关HX-51系列有：HX-51R,HX-51RV,HX-51RD,HX-51N,HX-51P;
AIGES磁性开关HX-70系列有：HX-70R,HX-70RV,HX-70RD,HX-70N,HX-70P;
AIGES磁性开关HX-71系列有：HX-71R,HX-71RV,HX-71RD,HX-71N,HX-71P;
AIGES磁性开关HX-72系列有：HX-72R,HX-72RD,HX-72RD,HX-72N,HX-72P;
液压系统双联叶片泵损坏原因与分析
某液压系统双联叶片泵的性能参数：压力70kg/cm2，流量148L/min、112L/min。该泵在运行十几年后，压力下降，噪声增大，吸不上油，无法正常运行，而换上的新泵使用不到一年就出现同样的故障。为何会这样？本文给大家分析一下。
（一）原液压泵解剖现象及损坏原因分析

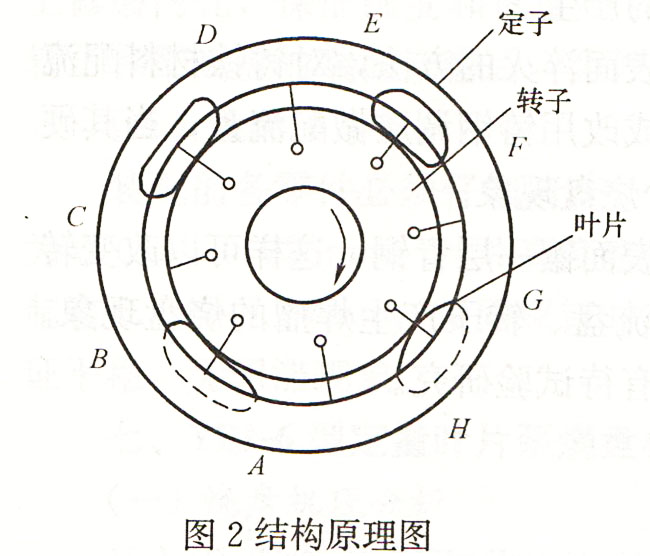

将损坏的液压泵进行解剖，发现定子曲线内表面严重磨损（见图2）。定子由合金钢制成，其内表面由四段圆弧及四段过渡曲线组成，滑道曲面经硬化处理（渗碳或氮化）并磨光，以承受叶片端部的滑磨及接触应力。叶片由热处理后具有高硬度的钢材制成，其与滑道接触的一端通常制成光滑的圆角。解剖发现排油区AB、EF两段弧磨损最为严重，已磨出沟槽，叶片前端（与定子接触端）有摩擦亮痕。
由图2知排油区为AB、EF，吸油区为CD、GH（按叶片转动方向）。在排油区，叶片根部通有液压油，以保证叶片顶部与定子内表面可靠接触，从叶片径向运动看，叶片在AB、EF、CD、GH四段有径向加速度存在，在此圆弧与过渡曲线相连点（即A、B、C、D、E、F、G、H点）处有径向速度突变，不同程度存在柔性冲击，如果液压泵吸、排油不畅，吸空断油，将导致润滑油膜发生破坏而产生干摩擦，若无介质将摩擦产生的热量带走，液压泵将出现内泄增加、压力下降、气穴、噪声等故障现象的恶性循环而榀坏液压泵。
同时，该液压泵吸油不畅，致使叶片与定子内表面接触油膜发生了破坏，相对滑动面形成了强烈干摩擦，AB、EF两端排油区尤为严重，产生了大量的热量且无法及时散开（液压泵外壳烫手），致使油温剧升，从而使叶片与定子接触表面软化，黏结撕裂而形成沟槽，恶性循环的结果导致液压泵内泄增加、排量减少、气穴，而产生噪声、压力下降及不能满足设备正常运行的使用要求。
该机主液压系统有4台主液压泵、4台供油液压泵和该叶片泵安装在高位放置的油箱上，因而油箱上振动较大，造成叶片泵径向力增加，破坏了径向力平衡和叶片与定子曲面的油膜密封。另一方面，油冷却器的冷却性能降低，相对地增加油箱散热效果，因而只将油箱内的液压油添加到略高于最低油位。关键的原因是叶片泵本身吸油能力较差，再降低液面致使叶片泵的吸油发生吸空，吸油腔已产生严重负压导致气穴现象而产生气泡，气泡的存在使叶片与定子之间失去保护油膜，介质不足使叶片的径向力平衡状态发生改变、摩擦加剧、噪声增大、产生热量，这种恶性循环的结果进一步使吸排油完全中断，损坏液压泵。
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/kg/538.html
