GZTAXI磁性开关气缸传感器二线磁感应器CS1-U/CS1-J/CS1-H
GZTAXI感磁传感器YIDA-01系列有：YIDA-01R,YIDA-01RD,YIDA-01N,YIDA-01P;
GZTAXI感磁传感器YIDA-02系列有：YIDA-02R,YIDA-02RD, YIDA-02N,YIDA-02P;
GZTAXI感磁传感器YIDA-03系列有：YIDA-03R,YIDA-03RD,YIDA-03N,YIDA-03P;
GZTAXI感磁传感器YIDA-04系列有：YIDA-04R,YIDA-04RD,YIDA-04N,YIDA-04P;
GZTAXI感磁传感器YIDA-05系列有：YIDA-05R,YIDA-05RD,YIDA-05N,YIDA-05P;
GZTAXI感磁传感器YIDA-06系列有：YIDA-06R,YIDA-06RD,YIDA-06N,YIDA-06P;
GZTAXI感磁传感器YIDA-07系列有：YIDA-07R,YIDA-07RD,YIDA-07N,YIDA-07P;
GZTAXI感磁传感器YIDA-08系列有：YIDA-08R,YIDA-08RD,YIDA-08N,YIDA-08P;
GZTAXI感磁传感器YIDA-09系列有：YIDA-09R,YIDA-09RD,YIDA-09N,YIDA-09P;
GZTAXI感磁传感器YIDA-10系列有：YIDA-10R,YIDA-10RD,YIDA-10N,YIDA-10P;
GZTAXI磁性开关YIDA-11系列有：YIDA-11R,YIDA-11RD,YIDA-11N,YIDA-11P;
GZTAXI磁性开关YIDA-12系列有：YIDA-12R,YIDA-12RD,YIDA-12N,YIDA-12P;
GZTAXI磁性开关YIDA-13系列有：YIDA-13R,YIDA-13RD,YIDA-13N,YIDA-13P;
GZTAXI磁性开关YIDA-14系列有：YIDA-14R,YIDA-04RD,YIDA-14N,YIDA-14P;
GZTAXI磁性开关YIDA-15系列有：YIDA-15R,YIDA-15RD,YIDA-15N,YIDA-15P;
GZTAXI磁性开关YIDA-16系列有：YIDA-16R,YIDA-16RD,YIDA-16N,YIDA-16P;
GZTAXI磁性开关YIDA-17系列有：YIDA-17R,YIDA-17RD,YIDA-17N,YIDA-17P;
GZTAXI磁性开关YIDA-18系列有：YIDA-18R,YIDA-18RD,YIDA-18N,YIDA-18P;
GZTAXI磁性开关YIDA-19系列有：YIDA-19R,YIDA-19RD,YIDA-19N,YIDA-19P;
GZTAXI磁性开关YIDA-20系列有：YIDA-20R,YIDA-20RD,YIDA-20N,YIDA-20P;
GZTAXI感应器YIDA-21系列有：YIDA-21R,YIDA-21RD,YIDA-21N,YIDA-21P;
GZTAXI感应器YIDA-22系列有：YIDA-22R,YIDA-22RD,YIDA-22N,YIDA-22P;
GZTAXI感应器YIDA-23系列有：YIDA-23R,YIDA-23RD,YIDA-23N,YIDA-23P;
GZTAXI感应器YIDA-24系列有：YIDA-24R,YIDA-24RD,YIDA-24N,YIDA-24P;
GZTAXI感应器YIDA-25系列有：YIDA-25R,YIDA-25RD,YIDA-25N,YIDA-25P;
GZTAXI感应器YIDA-26系列有：YIDA-26R,YIDA-26RD,YIDA-26N,YIDA-26P;
GZTAXI感应器YIDA-27系列有：YIDA-27R,YIDA-27RD,YIDA-27N,YIDA-27P;
GZTAXI感应器YIDA-28系列有：YIDA-28R,YIDA-28RD,YIDA-28N,YIDA-28P;
GZTAXI感应器YIDA-29系列有：YIDA-29R,YIDA-29RD,YIDA-29N,YIDA-29P;
GZTAXI感应器YIDA-30系列有：YIDA-30R,YIDA-30RD,YIDA-30N,YIDA-30P;
GZTAXI接近开关YIDA-31系列有：YIDA-31R,YIDA-31RD,YIDA-31N,YIDA-31P;
GZTAXI接近开关YIDA-32系列有：YIDA-32R,YIDA-32RD,YIDA-32N,YIDA-32P;
GZTAXI接近开关YIDA-33系列有：YIDA-33R,YIDA-33RD,YIDA-33N,YIDA-33P;
GZTAXI接近开关YIDA-34系列有：YIDA-34R,YIDA-34RD,YIDA-34N,YIDA-34P;
GZTAXI接近开关YIDA-35系列有：YIDA-35R,YIDA-35RD,YIDA-35N,YIDA-35P;
GZTAXI接近开关YIDA-36系列有：YIDA-36R,YIDA-36RD,YIDA-36N,YIDA-36P;
GZTAXI接近开关YIDA-37系列有：YIDA-37R,YIDA-37RD,YIDA-37N,YIDA-37P;
GZTAXI接近开关YIDA-38系列有：YIDA-38R,YIDA-38RD,YIDA-38N,YIDA-38P;
GZTAXI接近开关YIDA-39系列有：YIDA-39R,YIDA-39RD,YIDA-39N,YIDA-39P;
GZTAXI接近开关YIDA-40系列有：YIDA-40R,YIDA-40RV,YIDA-40RD,YIDA-40N,YIDA-40P;
GZTAXI感应开关YIDA-41系列有：YIDA-41R,YIDA-41RV,YIDA-41RD,YIDA-41N,YIDA-41P;
GZTAXI感应开关YIDA-42系列有：YIDA-42R,YIDA-42RV,YIDA-42RD,YIDA-42N,YIDA-42P;
GZTAXI感应开关YIDA-43系列有：YIDA-43R,YIDA-43RV,YIDA-43RD,YIDA-43N,YIDA-43P;
GZTAXI感应开关YIDA-44系列有：YIDA-44R,YIDA-44RV,YIDA-44RD,YIDA-44N,YIDA-44P;
GZTAXI感应开关YIDA-50系列有：YIDA-50R,YIDA-50RV,YIDA-50RD,YIDA-50N,YIDA-50P;
GZTAXI感应开关YIDA-51系列有：YIDA-51R,YIDA-51RV,YIDA-51RD,YIDA-51N,YIDA-51P;
GZTAXI感应开关YIDA-70系列有：YIDA-70R,YIDA-70RV,YIDA-70RD,YIDA-70N,YIDA-70P;
GZTAXI感应开关YIDA-71系列有：YIDA-71R,YIDA-71RV,YIDA-71RD,YIDA-71N,YIDA-71P;
GZTAXI感应开关YIDA-72系列有：YIDA-72R,YIDA-72RD,YIDA-72RD,YIDA-72N,YIDA-72P;
SC-03R，FC-20R，SD-20R，JEL-21R，FD-21R，TCS1-F，TCS1-U，FD-20R，DX-50R

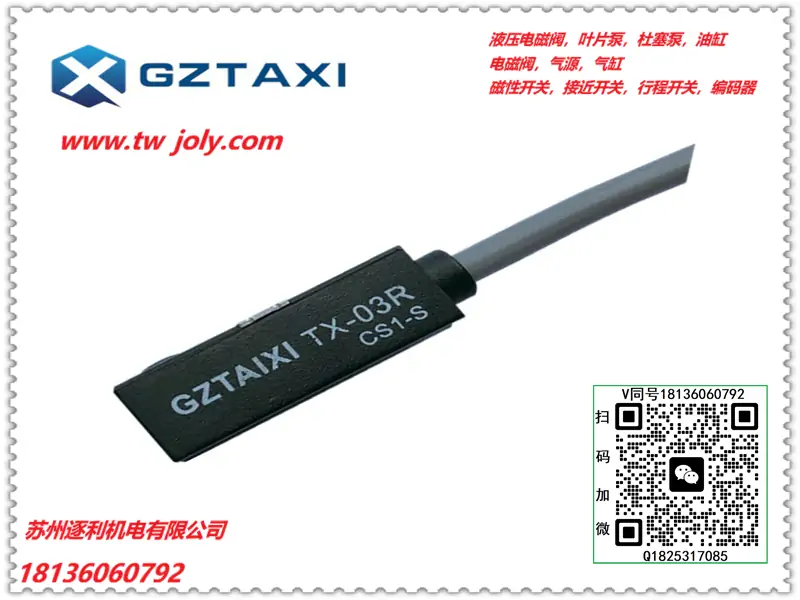

TCSI-F，D-Z73，TX-03R，LYD-21R，KT-20R
液压电磁换向阀的选用
电磁换向阀也叫电磁阀，是液压控制系统和电器控制系统之间的转换元件。它利用通电电磁铁的吸力推动滑阀阀芯移动，改变油流通断，来实现执行元件的换向、起动、停止。按电磁铁的结构形式分为交流型、直流型、自整流型;按工作电源规格分为交流11OV、220V、380V；直流12V、24V、36V等;按电磁铁的衔铁是否浸人油液分为湿式和干式两种;按工作位置和油口通路数分有二位二通到三位五通等。
本文主要跟大家讲下选用电磁换向阀的禁忌
1）电磁阀中的电磁铁.有直流式、交流式、自整流式，而结构上有干式和湿式之分。各种电磁铁的吸力特性、励磁电流、最高切换频率、机械强度、冲击电压、吸合冲击、换向时间等特性不同，必须选用合适的电磁铁。特殊的电磁铁有安全防爆式、耐压防爆式，而高湿度环境使用时要进行热带处理，高温环境使用时要注意绝缘性。
2）电磁阀的滑阀机能切忌不符合要求。电磁阀有很多滑阀机能，出厂时还有正装和反装的区别，所以在使用时一定要检查滑阀机能是否与要求一致。
换向阀的中位滑阀机能关系到执行机构停止状态下的安全性，必须考虑内泄漏和背压情况，从回路上充分论证，另外，最大流量值随滑阀机能的不同会有很大变化，应予注意。
3）不要忽略电磁阀的切换时间及过渡位置机能，换向阀的阀芯形状影响阀芯开口面积，阀芯位移的变化规律、阀的切换时间及过渡位置时执行机构的动作情况，必须认真选择。
换向阀的切换时间，受电磁阀中电磁铁的类型和阀的结构、电液换向阀中控制压力和控制流量的影响。用节流阀控制流量，可以调整电液换向阀的切换时间。有些回路里，如在行走设备的液压系统中，用换向阀切换流动并调节流量，选用这类换向阀时要注意其节流特性，即不同的阀芯位移下流量与压降的关系。
4）换向阀使用时的压力、流量不要超过制造厂样本上的额定压力、额定流量。否则液压卡紧现象和液动力影响往往引起动作不良。尤其在液压缸回路中，活塞杆外伸和内缩时回油流量是不同的，内缩时回油流量比泵的输出流量还大，流量放大倍数等于缸两腔活塞面积之比，要特别注意。
还要注意的是，四通阀堵住A口或B口只用一侧流动时，额定流量显著减小。压力损失对液压系统的回路效率有很大影响，所以确定阀的通径时不仅考虑换向阀本身，而且要综失对液压系统的回路效率有很大影响，所以确定阀的通径时不仅考虑换向阀本身，而且要综合考虑回路中所有阀的压力损失、油路块的内部阻力、管路阻力等。
5）回油口T的压力不能超过允许值。因为T口的工作压力受到限制，当四通电磁阀堵住一个或两个油口，当作三通阀或二通电磁阀使用时，若系统压力值超过该电磁换向阀所允许的背压值，则T口不能堵住。
6）双电磁铁电磁阀的两个电磁铁不能同时通电，对交流电磁铁，两电磁铁同时通电，可造成线圈发热而烧坏;对于直流电磁铁，则由于阀芯位置不固定，引起系统误动作。因此，在设计电磁阀的电控系统时，应使两个电磁铁通断电有互锁关系。
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/kg/505.html
