气缸感应器接近开关GZTAXI气缸磁性开关CS1-F/UB/J/G/S/UH常开常闭
GZTAXI感磁传感器YIDA-01系列有：YIDA-01R,YIDA-01RD,YIDA-01N,YIDA-01P;
GZTAXI感磁传感器YIDA-02系列有：YIDA-02R,YIDA-02RD, YIDA-02N,YIDA-02P;
GZTAXI感磁传感器YIDA-03系列有：YIDA-03R,YIDA-03RD,YIDA-03N,YIDA-03P;
GZTAXI感磁传感器YIDA-04系列有：YIDA-04R,YIDA-04RD,YIDA-04N,YIDA-04P;
GZTAXI感磁传感器YIDA-05系列有：YIDA-05R,YIDA-05RD,YIDA-05N,YIDA-05P;
GZTAXI感磁传感器YIDA-06系列有：YIDA-06R,YIDA-06RD,YIDA-06N,YIDA-06P;
GZTAXI感磁传感器YIDA-07系列有：YIDA-07R,YIDA-07RD,YIDA-07N,YIDA-07P;
GZTAXI感磁传感器YIDA-08系列有：YIDA-08R,YIDA-08RD,YIDA-08N,YIDA-08P;
GZTAXI感磁传感器YIDA-09系列有：YIDA-09R,YIDA-09RD,YIDA-09N,YIDA-09P;
GZTAXI感磁传感器YIDA-10系列有：YIDA-10R,YIDA-10RD,YIDA-10N,YIDA-10P;
GZTAXI磁性开关YIDA-11系列有：YIDA-11R,YIDA-11RD,YIDA-11N,YIDA-11P;
GZTAXI磁性开关YIDA-12系列有：YIDA-12R,YIDA-12RD,YIDA-12N,YIDA-12P;
GZTAXI磁性开关YIDA-13系列有：YIDA-13R,YIDA-13RD,YIDA-13N,YIDA-13P;
GZTAXI磁性开关YIDA-14系列有：YIDA-14R,YIDA-04RD,YIDA-14N,YIDA-14P;
GZTAXI磁性开关YIDA-15系列有：YIDA-15R,YIDA-15RD,YIDA-15N,YIDA-15P;
GZTAXI磁性开关YIDA-16系列有：YIDA-16R,YIDA-16RD,YIDA-16N,YIDA-16P;
GZTAXI磁性开关YIDA-17系列有：YIDA-17R,YIDA-17RD,YIDA-17N,YIDA-17P;
GZTAXI磁性开关YIDA-18系列有：YIDA-18R,YIDA-18RD,YIDA-18N,YIDA-18P;
GZTAXI磁性开关YIDA-19系列有：YIDA-19R,YIDA-19RD,YIDA-19N,YIDA-19P;
GZTAXI磁性开关YIDA-20系列有：YIDA-20R,YIDA-20RD,YIDA-20N,YIDA-20P;
GZTAXI感应器YIDA-21系列有：YIDA-21R,YIDA-21RD,YIDA-21N,YIDA-21P;
GZTAXI感应器YIDA-22系列有：YIDA-22R,YIDA-22RD,YIDA-22N,YIDA-22P;
GZTAXI感应器YIDA-23系列有：YIDA-23R,YIDA-23RD,YIDA-23N,YIDA-23P;
GZTAXI感应器YIDA-24系列有：YIDA-24R,YIDA-24RD,YIDA-24N,YIDA-24P;
GZTAXI感应器YIDA-25系列有：YIDA-25R,YIDA-25RD,YIDA-25N,YIDA-25P;
GZTAXI感应器YIDA-26系列有：YIDA-26R,YIDA-26RD,YIDA-26N,YIDA-26P;
GZTAXI感应器YIDA-27系列有：YIDA-27R,YIDA-27RD,YIDA-27N,YIDA-27P;
GZTAXI感应器YIDA-28系列有：YIDA-28R,YIDA-28RD,YIDA-28N,YIDA-28P;
GZTAXI感应器YIDA-29系列有：YIDA-29R,YIDA-29RD,YIDA-29N,YIDA-29P;
GZTAXI感应器YIDA-30系列有：YIDA-30R,YIDA-30RD,YIDA-30N,YIDA-30P;
GZTAXI接近开关YIDA-31系列有：YIDA-31R,YIDA-31RD,YIDA-31N,YIDA-31P;
GZTAXI接近开关YIDA-32系列有：YIDA-32R,YIDA-32RD,YIDA-32N,YIDA-32P;
GZTAXI接近开关YIDA-33系列有：YIDA-33R,YIDA-33RD,YIDA-33N,YIDA-33P;
GZTAXI接近开关YIDA-34系列有：YIDA-34R,YIDA-34RD,YIDA-34N,YIDA-34P;
GZTAXI接近开关YIDA-35系列有：YIDA-35R,YIDA-35RD,YIDA-35N,YIDA-35P;
GZTAXI接近开关YIDA-36系列有：YIDA-36R,YIDA-36RD,YIDA-36N,YIDA-36P;
GZTAXI接近开关YIDA-37系列有：YIDA-37R,YIDA-37RD,YIDA-37N,YIDA-37P;
GZTAXI接近开关YIDA-38系列有：YIDA-38R,YIDA-38RD,YIDA-38N,YIDA-38P;
GZTAXI接近开关YIDA-39系列有：YIDA-39R,YIDA-39RD,YIDA-39N,YIDA-39P;
GZTAXI接近开关YIDA-40系列有：YIDA-40R,YIDA-40RV,YIDA-40RD,YIDA-40N,YIDA-40P;
GZTAXI感应开关YIDA-41系列有：YIDA-41R,YIDA-41RV,YIDA-41RD,YIDA-41N,YIDA-41P;
GZTAXI感应开关YIDA-42系列有：YIDA-42R,YIDA-42RV,YIDA-42RD,YIDA-42N,YIDA-42P;
GZTAXI感应开关YIDA-43系列有：YIDA-43R,YIDA-43RV,YIDA-43RD,YIDA-43N,YIDA-43P;
GZTAXI感应开关YIDA-44系列有：YIDA-44R,YIDA-44RV,YIDA-44RD,YIDA-44N,YIDA-44P;
GZTAXI感应开关YIDA-50系列有：YIDA-50R,YIDA-50RV,YIDA-50RD,YIDA-50N,YIDA-50P;
GZTAXI感应开关YIDA-51系列有：YIDA-51R,YIDA-51RV,YIDA-51RD,YIDA-51N,YIDA-51P;
GZTAXI感应开关YIDA-70系列有：YIDA-70R,YIDA-70RV,YIDA-70RD,YIDA-70N,YIDA-70P;
GZTAXI感应开关YIDA-71系列有：YIDA-71R,YIDA-71RV,YIDA-71RD,YIDA-71N,YIDA-71P;
GZTAXI感应开关YIDA-72系列有：YIDA-72R,YIDA-72RD,YIDA-72RD,YIDA-72N,YIDA-72P;
SC-03R，FC-20R，SD-20R，JEL-21R，FD-21R，TCS1-F，TCS1-U，FD-20R，DX-50R

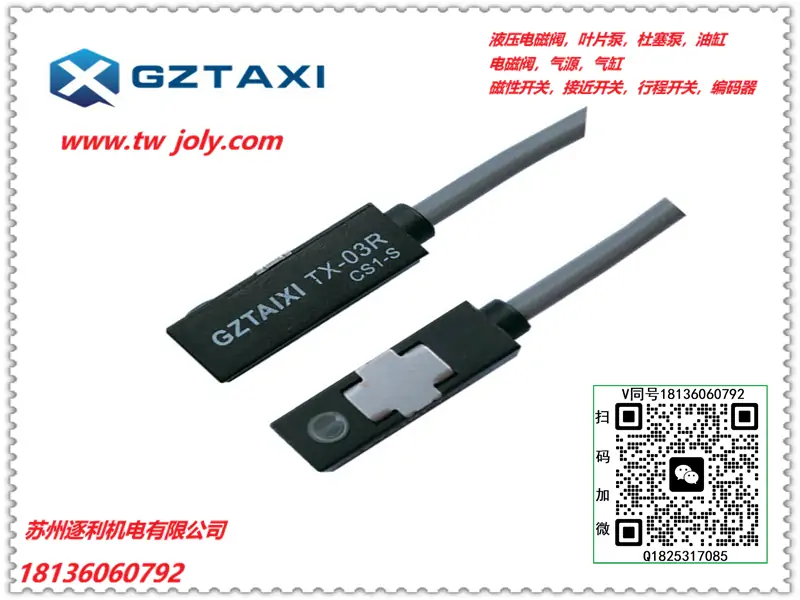

TCSI-F，D-Z73，TX-03R，LYD-21R，KT-20R
液压油缸安装注意问题
（1）液压缸位置布置应考虑拆装方便
液压缸的位置布置一般是由设备的结构形式确定的。在设计主体设备时，应考虑液压缸的安装、拆卸等过程的需要，至少要留有足够的操作空间便于对液压缸进行操作。工程中确有液压缸安排位置不合理导致维护和检修非常困难的情况，这在整体设备设计中是必须考虑的。
（2）正确确定液压缸的安装、固定方式
例如：承受弯曲的活塞杆不能用螺纹连接，要用止口连接；液压缸不能在两端用键或销定位，只能在一端定位，为的是不致阻碍它在受热时的膨胀；冲击载荷使活塞杆压缩，定位件需设置在活塞杆端；为拉伸载荷，则定位件设置在缸盖端。
（3）液压缸固定安装时应避免两端都固定

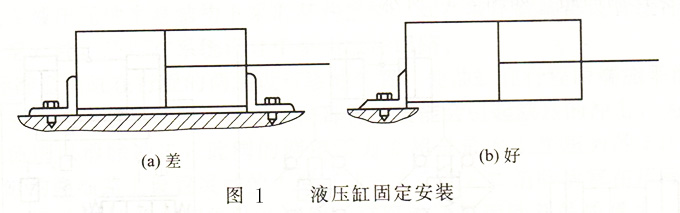

一般来说，液压缸中流过的液压油的温度总是变化的，在温度变化不太大时，不会有问题。但当油温变化较大时，液压缸缸体总要发生不同程度的热胀冷缩现象。若这时液压缸采用的是两端固定式安装，则可能对缸体产生非常大的应力，甚至破坏液压缸结构，因此在安装固定液压缸时，应尽量避免采用两端固定的安装方式。液压缸固定安装方式见图1。
（4）大型液压缸不宜由安装螺栓承受负载
大型液压缸的输出力一般比较大，液压缸的安装螺栓的主要功用是将液压缸固定在工作位置上。当然螺栓可以承受一定的负载。但是，当液压缸较大、负载较重时，就不应该用液压缸的安装螺栓来承受负载，因为这时的负载很大，要求安装螺柱的数量较多或螺栓直径较大，这将引起结构上的不合理。可用其他机械方法固定液压缸，如增加挡块等。
（5）液压缸的安装基座必须有足够的刚度

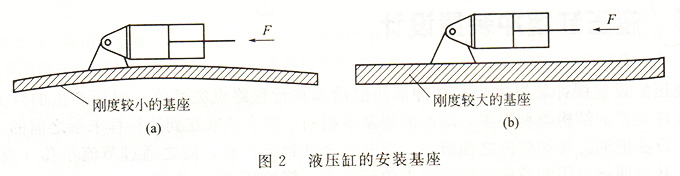

液压缸的安装基座必须牢固，具有一定的刚度。若安装基座不坚固，无论安装方法如何正确，工作时液压缸体将呈弓状向上翘起，如图2所示。严重时会造成活塞杆弯曲、卡死及活塞杆折损等事故。
（6）液压缸活塞杆
尽量使液压缸的活塞杆在受拉状态下承受最大负载，或在受压状态下具有良好的稳定性。
（7）柱塞缸不宜水平放置

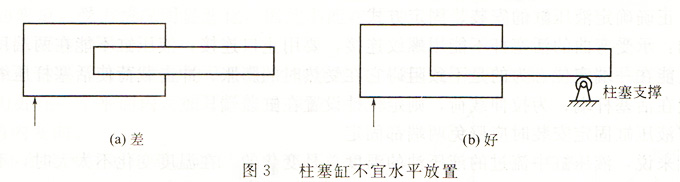

虽然柱塞缸有缸筒内壁加工简单的优点，但由于柱塞缸只能承受压力，从刚度角度考虑，缸杆一般都比较粗；同时其径向支撑点也与普通液压缸有所不同，导致柱塞缸一般体积、重量都比较大。水平位置安装时，柱塞易压在某一边，造成导向套和密封圈单向磨损。若确有必要水平安装，则需设置柱塞托架，以防止柱塞下垂，引起弯曲和增大初始挠曲而产生卡死现象，如图3所示。
（8）有同步要求的液压缸不宜简单并联

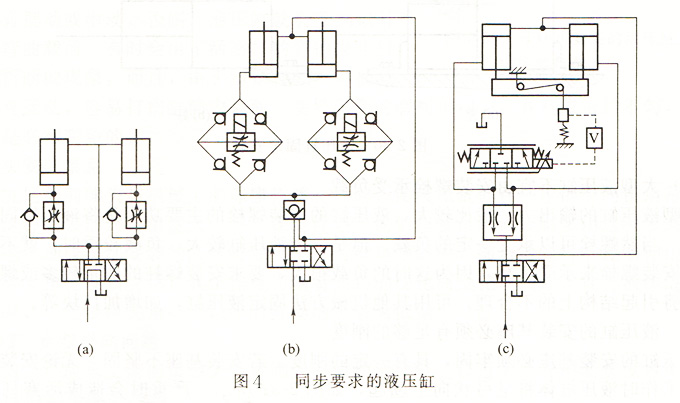

从理论上讲，两液压缸有效工作面积相同、输入流量相等的情况下，可以实现同步，但由于负载分配的不均衡、摩擦力不相等、制造上的差异以及泄漏量不同等原因，都能使它们不同步。因此，有同步要求的液压缸不宜简单并联，为克服上述因素的影响，一般采用容积式、伺服式同步控制回路，如图4所示。
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/kg/503.html
