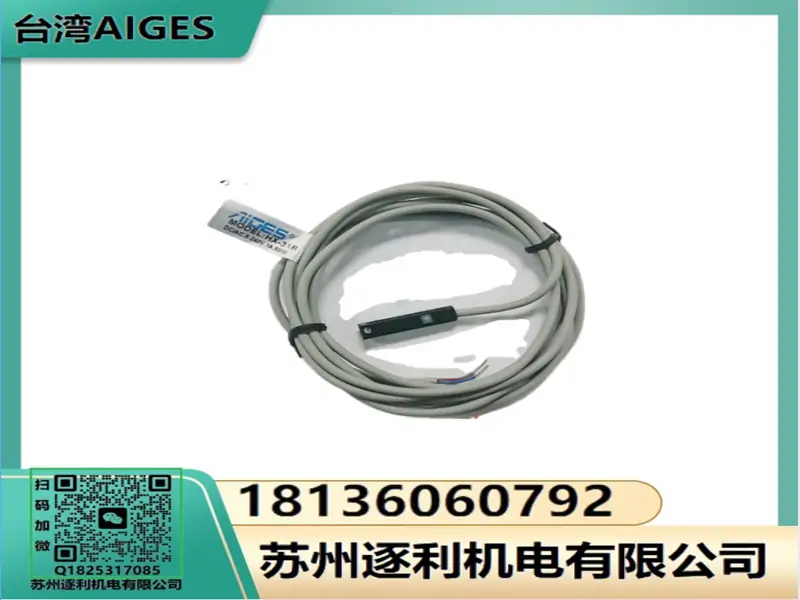

AIGES气缸磁性开关HX-03R/06R/07R/11R/20R/21R/31R/32R
AIGES磁性开关HX-01系列有：HX-01R,HX-01RD,HX-01N,HX-01P;
AIGES磁性开关HX-02系列有：HX-02R,HX-02RD, HX-02N,HX-02P;
AIGES磁性开关HX-03系列有：HX-03R,HX-03RD,HX-03N,HX-03P;
AIGES磁性开关HX-04系列有：HX-04R,HX-04RD,HX-04N,HX-04P;
AIGES磁性开关HX-05系列有：HX-05R,HX-05RD,HX-05N,HX-05P;
AIGES磁性开关HX-06系列有：HX-06R,HX-06RD,HX-06N,HX-06P;
AIGES磁性开关HX-07系列有：HX-07R,HX-07RD,HX-07N,HX-07P;
AIGES磁性开关HX-08系列有：HX-08R,HX-08RD,HX-08N,HX-08P;
AIGES磁性开关HX-09系列有：HX-09R,HX-09RD,HX-09N,HX-09P;
AIGES磁性开关HX-10系列有：HX-10R,HX-10RD,HX-10N,HX-10P;
AIGES磁性开关HX-11系列有：HX-11R,HX-11RD,HX-11N,HX-11P;
AIGES磁性开关HX-12系列有：HX-12R,HX-12RD,HX-12N,HX-12P;
AIGES磁性开关HX-13系列有：HX-13R,HX-13RD,HX-13N,HX-13P;
AIGES磁性开关HX-14系列有：HX-14R,HX-04RD,HX-14N,HX-14P;
AIGES磁性开关HX-15系列有：HX-15R,HX-15RD,HX-15N,HX-15P;
AIGES磁性开关HX-16系列有：HX-16R,HX-16RD,HX-16N,HX-16P;
AIGES磁性开关HX-17系列有：HX-17R,HX-17RD,HX-17N,HX-17P;
AIGES磁性开关HX-18系列有：HX-18R,HX-18RD,HX-18N,HX-18P;
AIGES磁性开关HX-19系列有：HX-19R,HX-19RD,HX-19N,HX-19P;
AIGES磁性开关HX-20系列有：HX-20R,HX-20RD,HX-20N,HX-20P;
AIGES磁性开关HX-21系列有：HX-21R,HX-21RD,HX-21N,HX-21P;
AIGES磁性开关HX-22系列有：HX-22R,HX-22RD,HX-22N,HX-22P;
AIGES磁性开关HX-23系列有：HX-23R,HX-23RD,HX-23N,HX-23P;
AIGES磁性开关HX-24系列有：HX-24R,HX-24RD,HX-24N,HX-24P;
AIGES磁性开关HX-25系列有：HX-25R,HX-25RD,HX-25N,HX-25P;
AIGES磁性开关HX-26系列有：HX-26R,HX-26RD,HX-26N,HX-26P;
AIGES磁性开关HX-27系列有：HX-27R,HX-27RD,HX-27N,HX-27P;
AIGES磁性开关HX-28系列有：HX-28R,HX-28RD,HX-28N,HX-28P;
AIGES磁性开关HX-29系列有：HX-29R,HX-29RD,HX-29N,HX-29P;
AIGES磁性开关HX-30系列有：HX-30R,HX-30RD,HX-30N,HX-30P;
AIGES磁性开关HX-31系列有：HX-31R,HX-31RD,HX-31N,HX-31P;
AIGES磁性开关HX-32系列有：HX-32R,HX-32RD,HX-32N,HX-32P;
AIGES磁性开关HX-33系列有：HX-33R,HX-33RD,HX-33N,HX-33P;
AIGES 接近开关HX-34系列有：HX-34R,HX-34RD,HX-34N,HX-34P;
AIGES磁性开关HX-35系列有：HX-35R,HX-35RD,HX-35N,HX-35P;
AIGES磁性开关HX-36系列有：HX-36R,HX-36RD,HX-36N,HX-36P;
AIGES磁性开关HX-37系列有：HX-37R,HX-37RD,HX-37N,HX-37P;
AIGES磁性开关HX-38系列有：HX-38R,HX-38RD,HX-38N,HX-38P;
AIGES磁性开关HX-39系列有：HX-39R,HX-39RD,HX-39N,HX-39P;
AIGES磁性开关HX-40系列有：HX-40R,HX-40RV,HX-40RD,HX-40N,HX-40P;
AIGES磁性开关HX-41系列有：HX-41R,HX-41RV,HX-41RD,HX-41N,HX-41P;
AIGES磁性开关HX-42系列有：HX-42R,HX-42RV,HX-42RD,HX-42N,HX-42P;
AIGES磁性开关HX-43系列有：HX-43R,HX-43RV,HX-43RD,HX-43N,HX-43P;
AIGES磁性开关HX-44系列有：HX-44R,HX-44RV,HX-44RD,HX-44N,HX-44P;
AIGES磁性开关HX-50系列有：HX-50R,HX-50RV,HX-50RD,HX-50N,HX-50P;
AIGES磁性开关HX-51系列有：HX-51R,HX-51RV,HX-51RD,HX-51N,HX-51P;
AIGES磁性开关HX-70系列有：HX-70R,HX-70RV,HX-70RD,HX-70N,HX-70P;
AIGES磁性开关HX-71系列有：HX-71R,HX-71RV,HX-71RD,HX-71N,HX-71P;
AIGES磁性开关HX-72系列有：HX-72R,HX-72RD,HX-72RD,HX-72N,HX-72P;
舵机液压系统油液乳化的原因及处理
一、液压油乳化的危害
某科学观察船航行于大洋，机舱值班员巡视舵机舱时，从油箱液位指示窗口异常地发现，箱体内油液由原先的澄清、浅黄色，变为浑浊、乳白色。
显见，这是一起典型的舵机液压乳化事故，必须将液压系统内的油液全部换新，而不是部分换液，否则将使新添加的油液也迅速乳化。乳化液生成的泡沫，不但影响系统压力的建立，同时会引起液压冲击，致使舵机失效。再则油液乳化后，不溶性杂质悬浮在乳化液中，污损摩擦表面。而电动一液压型舵装置中，泵、马达、转舵机构多为机床加工精度和配合精度很高的精密偶件，由于乳化液黏度降低，运动副间难于建立油膜，必然使偶件部件摩擦损耗加剧。再加上乳化液中水分对机件的锈蚀，长此，势必会使精密偶件永远失效。
液压系统中，液压油含水量应<0. 025%。系统中漏入较多量水（尤其是海水），与油液混合进入系统，经搅拌和挤压后，是产生油液乳化的直接原因。不难查找，该轮舵机液压系统进水，是因为设置在油箱中的海水冷却盘管渗漏引起的。此类现象在多条船舶上都曾经发生。
二、问题的分析和改进
该轮航行于无限航区、万吨级船型，采用四缸柱塞往复式舵机，舵机扭矩800kN．m，液压系统（30#透平油）工作压力为21MPa，电机功率约40kW。
油箱容积550L，尺寸700×700×700（二只）。系统散热采用在油箱中设20 X 600（直径×长度）的10根紫铜盘管，管内冷却海水压力0. 2MPa。规定油箱内油液温度高于60℃时开启冷却器，系统温度低于15℃时开启电加热器。以下问题，值得注意。
舵机液压系统中，无论开式或者半闭式系统，油箱总是与大气相通的，即舵机液压回路中，流经背压阀后的系统回油压力为大气压力。而油箱冷却盘管内海水压力为0. 2MPa，即海水压力高于液压油压力。一旦盘管因腐蚀等原因发生渗漏，就不可避免地出现海水漏入油箱，发生液压油乳化事故。这种冷却系统的设计方法，违背了热交换器中，系统介质的工作压力应高于冷却介质压力的原则。例如船舶主柴油机滑油润滑系统中，运转中的滑油压力应保持在0.15～0.4MPa，高于海水压力，以防冷却器泄漏时，海水漏入滑油中；同理，主机缸套冷却淡水压力应保持在0.15～0.3MPa，高于冷却器中冷却介质海水压力（一般在0．18MPa以下），以防海水中漏人淡水，腐蚀缸套。因此，舵机液压系统直接在油箱中设置高压海水冷却盘管的设计有待改进。不如采用扩大油箱容积，以增加散热面积，并将油箱尽量设置在机舱抽风口，增加冷却介质流速，彻底取消冷却盘管，杜绝海水进入油箱的可能，防止液压油乳化现象和事故的发生。
按舵机使用说明书规定，当液压系统温度高于60℃时，再开启冷却系统。若严格遵循此原则，则海水冷却系统工作（指海水冷却盘管）总时间缩短，因而冷却器提前发生腐蚀的期限大大推迟，甚至在整个装置寿命期间内，不会发生海水日久侵蚀破坏产生漏泄，避免油液乳化。但实际上船舵机的使用情况是：因为舵机油箱温度计设在舵机舱油箱上，无延伸显示，冷却海水管路阀门启、闭为手动操作，值班员贪图省事，避免巡视和管理麻烦，因而让冷却系统常开启。结果冷却系统由设计时的短时间歇工作制，变为长期工作制，势必使盘管提前腐蚀破坏，油液乳化。
温度液压系统本身惯量大，待得到温度超限报警指令后，再手动开启阀门，也不致影响系统的温升。实现此方案，只需在油箱上增设一只所谓“开关量”型的温度控制器，将此开关量信号送机舱集控室，显示并报警。与配备海水冷却盘管备件的方案相比较，可将损失降到最低程度。
