阀门通径(DN)与管径尺寸对照表，Dn、De、D、d、Φ 不再乱

众所周知阀门口径大小与管道的尺寸有着必然的联系，通常说多大的管径(外径)配多大的阀门。而阀门口径则需要根据实际参数来计算，一般来说管道都会较大一些，阀门实际要比较小，主要取决于阀门位置需要控制的流量大小是多少，而管道尺寸隻需要流通能力够就行了。

管道天天见，管径经常念，可是要把Dn、De、D、d、Φ 这几个都放在一起......比如：

DN200、De200、D200、d200、Φ200

蒙圈了吗？请告诉我你是不是学渣！！！

一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。下面大兰液压小编来给大伙区分区分这些“dddddd”的区别~

DN是指管道的公称直径

注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

当设计均用公称直径DN表示管径时，应有公称直径DN与相应産品规格对照表。

水。煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑複合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15.DN20）

De主要是指管道外径

一般采用De标注的，均需要标注成外径X壁厚的形式；

主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，隻是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：如果是两种不同材质的金属管道相连，要考虑是否会産生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔𫔭，包括螺栓都要用垫片分隔，避免接触。

D一般指管道内径

d表示混凝土管内直径

Φ表示普通圆的直径

当然了，Φ还能表示管材的外径，但是此时应该在其后面乘以壁厚。

如：Φ25×3，表示外径为25mm，壁厚为3mm的管材。

对无缝钢管或者有色金属管道，应标注“外径×壁厚”。

如：Φ107×4，其中Φ可省略。

中国、ISO和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。对于这类钢管，表示方法为管外径×壁厚。

如：Φ60.5×3.8

De、DN、d、ф的各自表示范围！

De-- PPR、PE管、聚丙烯管 外径

DN-- 聚乙烯（PVC）管、铸铁管、钢塑複合管、镀锌钢管公称直径

d -- 混凝土管公称直径

ф-- 无缝钢管或者有色金属管道应标注“外径×壁厚”

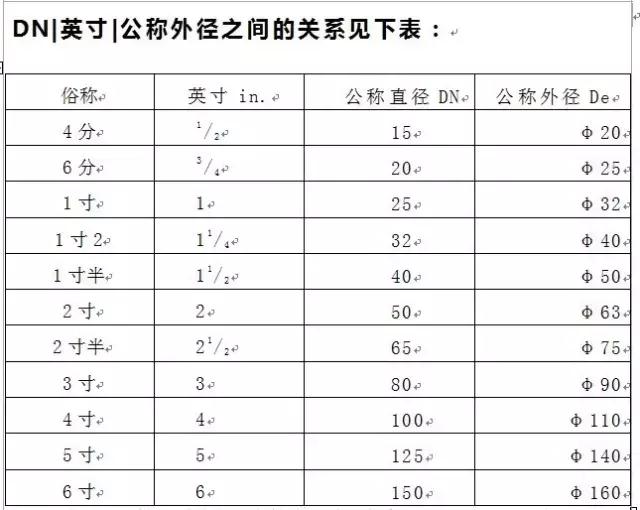

（1） 管件尺寸与阀门通径及英寸对照表：

（2） 阀门通径DN（公称直径）对应管子外径Ф（mm）：
