液压油缸装配注意事项

液压油缸装配的重点在于密封装置的安装。

①密封装置如与滑动表面配合，装配时应涂以适量的液压油。

②为了避免可能因形成扭曲状而漏油。安装O形圈时，不要将其拉到永久变形的程度，也不要边滚动边套装。

③V形密封圈由形状不同的支承环、密封环和压环组成，当压环压紧密封环时，支承环可使密封环産生为形而起密封作用，安装时应将密封环的𫔭口面向压力油腔；调整压环时，应以不漏油为限，不可压得过紧，以防密封阻力过大。对Y形密封圈而言，其唇边应对着有压力的油腔；YX形密封圈还要注意区分是轴用还是孔用，不要装错。此外，安装Y形和V形密封圈时，要注意其安装方向，避免因装反而漏油。

④液压缸向主机上安装时，进出油口接头之间必须加上密封圈并紧固好，以防漏油。

⑤拆卸后的O形密封圈和防尘圈应全部换新。

最好要特别提醒的是，液压油缸装配完成后，务必要进行测试，确定安装无误后再使用。

磁性开关：

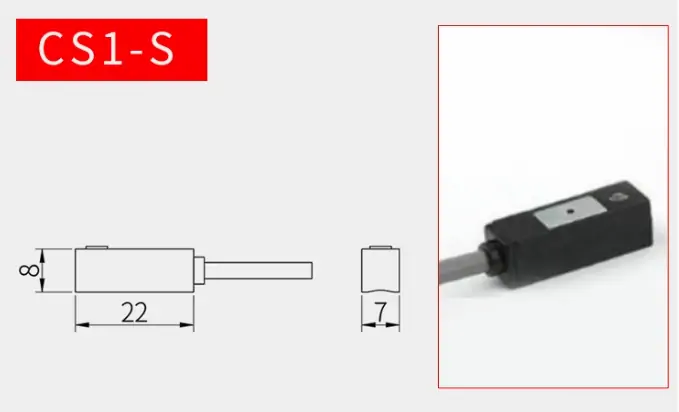

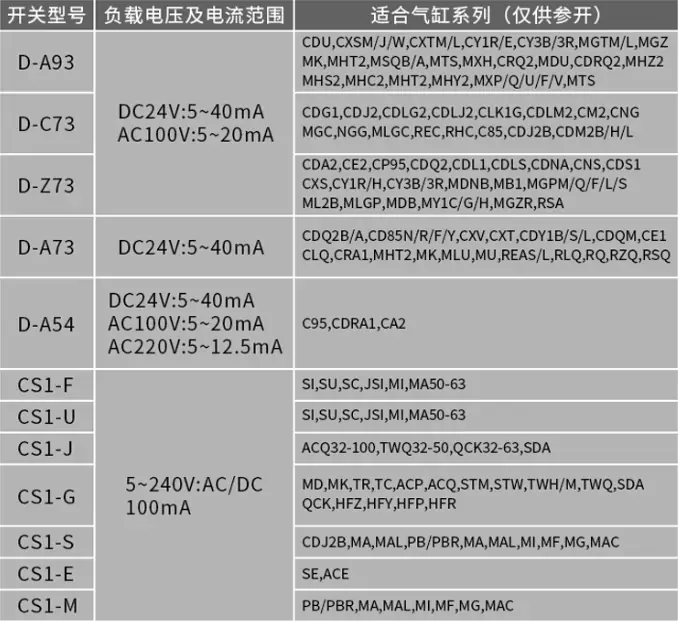

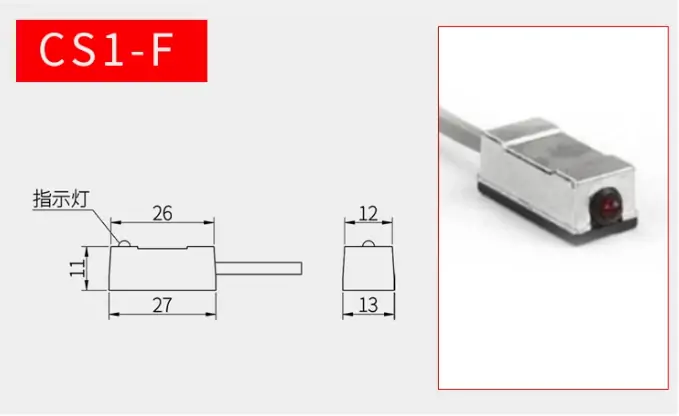

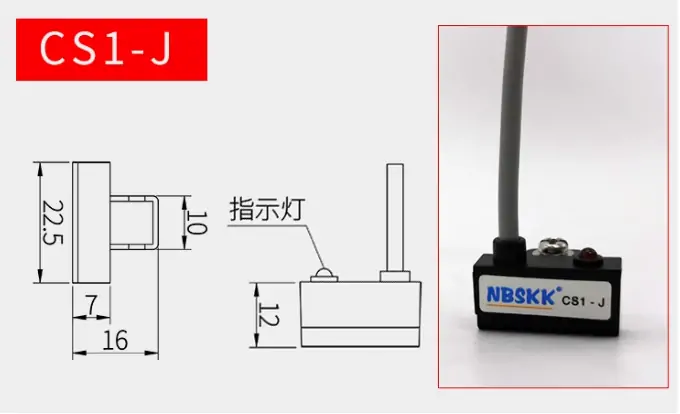

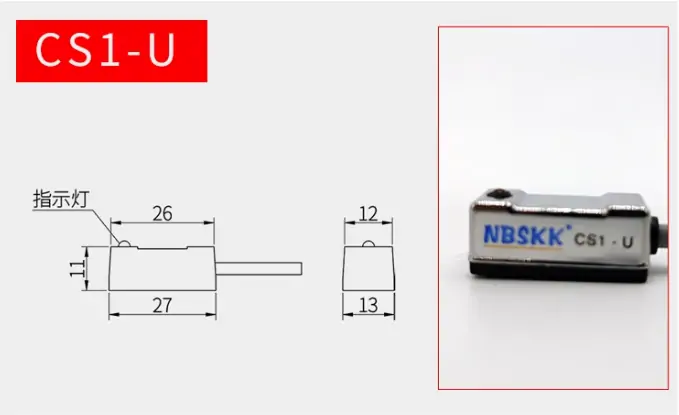

CS1-33R CS1-72R CS1-C73 CS1-C73N CS1-F CS1-G CS1-GN CS1-GP CS1-H CS1-HN

CS1-HP CS1-J CS1-JN CS1-JP CS1-M CS1-MN CS1-MP CS1-S CS1-SN CS1-U CS1-UB

CS1-UN CS1-UP

SK-23 SK-24 SK-25 SK-51 SK-52 SK-53

磁性开关直接：

PM10 PM12 PM16 PM20 PM25 PM6 PM8 SC32/40/50 SC63 SC80/100
