Fine-tek富士电机传感器AES502L-3T2/AES502L-3T5+磁石OES-1

---

FineTek型号总表

一、物位开关（Point Level Switches）

1）SE 系列（阻旋式，固体颗粒 / 粉末）

SE-30、SE-31、SE-32、SE-33、SE-34、SE-35、SE-36、SE-37、SE-38、SE-39

SE-380、SE-381、SE-382、SE-383、SE-384、SE-385（紧凑型）

2）SC/SCX 系列（电容式，液 / 固体）

SC-10、SC-11、SC-12、SC-13、SC-14、SC-15、SC-16、SC-17、SC-18、SC-19

SCX-20、SCX-21、SCX-22、SCX-23、SCX-24、SCX-25（防爆型）

3）SD/SDX 系列（光学式，透明 / 半透明液体）

SD-10、SD-11、SD-12、SD-13、SD-14、SD-15

SDX-20、SDX-21、SDX-22、SDX-23（高压 / 防爆）

4）SA/SB 系列（音叉式，液体 / 低粘度）

SA-10、SA-11、SA-12、SA-13、SA-14、SA-15

SB-20、SB-21、SB-22、SB-23、SB-24（高温型）

5）FC/FD/FDX 系列（浮球式，液体）

FC-10、FC-11、FC-12、FC-13、FC-14

FD-20、FD-21、FD-22、FD-23、FD-24、FD-25

FDX-30、FDX-31、FDX-32、FDX-33（多节点 / 防爆）

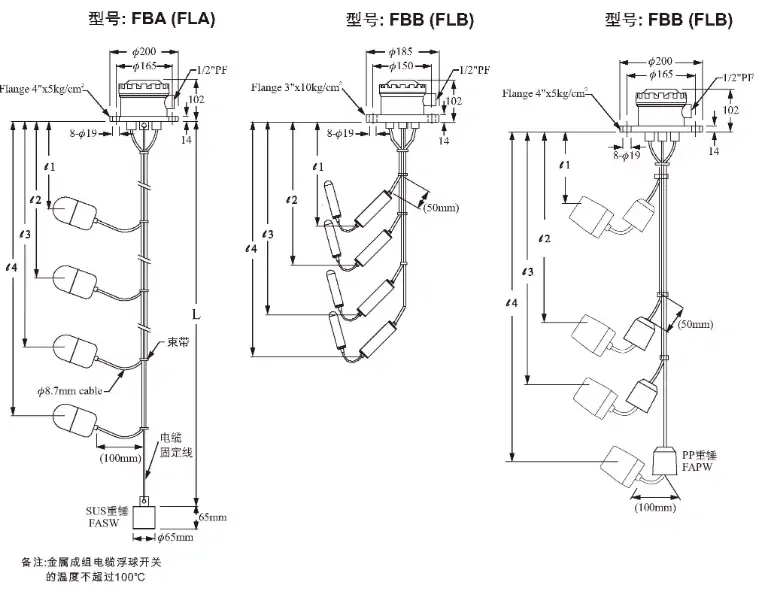

6）FA/FB 系列（连杆浮球，多点液位）

FA-10、FA-11、FA-12、FA-13、FA-14

FB-20、FB-21、FB-22、FB-23、FB-24

7）EB/EB5 系列（电导式，导电液体）

EB-10、EB-11、EB-12、EB-13、EB-14

EB5-20、EB5-21、EB5-22、EB5-23（5 点式）

8）JPR/JVR 系列（振棒式，高粉尘固体）

JPR-10、JPR-11、JPR-12、JPR-13

JVR-20、JVR-21、JVR-22、JVR-23（耐高温）

---

二、物位变送器（Level Transmitters）

1）JFR 系列（FMCW 雷达，26GHz/80GHz）

JFR3-2600、JFR3-8000、JFR4-2600、JFR4-8000

JFR5-2600、JFR5-8000（长距离 / 防爆）

2）JTR 系列（导波雷达 TDR）

JTR-10、JTR-11、JTR-12、JTR-13、JTR-14（杆式）

JTR-20、JTR-21、JTR-22、JTR-23、JTR-24（缆式）

3）EG 系列（磁致伸缩，高精度 ±1mm）

EG-10、EG-11、EG-12、EG-13、EG-14、EG-15

EG-20、EG-21、EG-22、EG-23、EG-24（防爆 / 多浮球）

4）EAX 系列（超声波，非接触液位）

EAX-10、EAX-11、EAX-12、EAX-13、EAX-14（短距）

EAX-20、EAX-21、EAX-22、EAX-23、EAX-24（长距）

5）EE 系列（重锤式，固体料位）

EE300-0-00D-20、EE310-1-00D-20、EE320-2-00D-20

EE330-3-00D-20、EE340-4-00D-20

6）EF/EFX 系列（旁通管液位变送器）

EF-10、EF-11、EF-12、EF-13、EF-14

EFX-20、EFX-21、EFX-22、EFX-23（防爆型）

7）FG/FGX 系列（磁性浮球变送器）

FG-10、FG-11、FG-12、FG-13、FG-14

FGX-20、FGX-21、FGX-22、FGX-23（4-20mA）

8）EPD 系列（静压液位变送器）

EPD-10、EPD-11、EPD-12、EPD-13、EPD-14

EPD-20、EPD-21、EPD-22、EPD-23（防腐 / 防爆）

---

三、流量（Flow）

1）SP/SPX 系列（热质式流量开关）

SP-10、SP-11、SP-12、SP-13、SP-14

SPX-20、SPX-21、SPX-22、SPX-23（防爆 / 高温）

2）SF 系列（叶片式流动开关）

SF-10、SF-11、SF-12、SF-13、SF-14

3）MEF 系列（电磁流量计）

MEF-10、MEF-15、MEF-20、MEF-25、MEF-32、MEF-40、MEF-50

MEF-65、MEF-80、MEF-100、MEF-125、MEF-150

4）FF/FFX 系列（蹼轮式流量计）

FF-10、FF-15、FF-20、FF-25、FF-32、FF-40、FF-50

FFX-65、FFX-80、FFX-100（防爆型）

---

四、压力（Pressure）

1）SQ/SQX 系列（压力开关）

SQ-10、SQ-11、SQ-12、SQ-13、SQ-14、SQ-15

SQX-20、SQX-21、SQX-22、SQX-23、SQX-24（防爆 / 可调）

2）PT 系列（智能压力 / 差压变送器）

PT-100、PT-200、PT-300、PT-400、PT-500

PT-600（差压）、PT-700（绝压）、PT-800（防爆）

---

五、温度（Temperature）

1）TRX 系列（温度变送器）

TRX-10、TRX-11、TRX-12、TRX-13、TRX-14（导轨式）

TRX-20、TRX-21、TRX-22、TRX-23（现场安装）

2）GP/GK 系列（热电偶 / 热电阻）

GP-10（K）、GP-11（S）、GP-12（R）、GP-13（B）

GK-10（PT100）、GK-11（PT1000）

3）EST110、TX10 系列（温度开关 / 显示）

EST110-10、EST110-20、EST110-30

TX10-10、TX10-11、TX10-12

---

六、显示 / 控制 / 附件

1）PM 系列（显示模块 / 控制器）

PM-1430-S01-2000、PM-1431-S01-2000、PM-1432-S01-2000

PM-1500、PM-1600、PM-1700（多通道）

2）SIS2 系列（智能传感器接口）

SIS2-10、SIS2-11、SIS2-12、SIS2-13

3）粮情监测系统

GMS-100、GMS-200、GMS-300

4）安全仪表 / 防爆附件

ISB-10（隔离栅）、ZB-10（接线盒）、CB-10（电缆密封头）

---

型号命名规则（快速识别）

- SE：阻旋；SC：电容；SD：光学；SA/SB：音叉

- JFR：雷达；JTR：导波雷达；EG：磁致伸缩；EAX：超声波

- SPX：热质流量；SQX：压力开关；TRX：温度变送

- X 后缀：防爆；-20/21：升级 / 高温 / 高压版本

型号释义

• AES：富士电机FUJI标准磁性接近开关系列，专为自动化气缸、运动机构位置感应设计，稳定性高、抗干扰能力强
• 502L：高端长距离感应机型，感应距离远、适配性广，支持各类工业气缸、工装运动位置检测
• 3：标准通用电压规格，适配常规工业控制电压，兼容多数PLC控制系统
• T2：电缆长度规格，代表出线长度2.7m，满足多数设备布线安装需求

核心参数

• 产品类型：磁性感应接近开关（气缸位置传感器）
• 适配磁体：专属搭配 AEQ020-1T 永磁磁铁
• 标准感应距离：20～27mm（长距离感应，适配大范围安装间距）
• 输出类型：NPN常开/标准通用输出（工业通用型）
• 工作电压：DC12～24V 工业直流电压
• 电缆长度：2.7m（T2规格固定线长）
• 响应速度：高速感应，无延迟，适配设备高频往复运动检测
• 防护等级：工业防水防尘，适配车间潮湿、粉尘工况
• 工作温度：-20℃～+60℃，耐温性强，适配常规工业生产环境
• 抗干扰特性：内置抗电磁干扰设计，可规避电机、电磁阀高频干扰，信号稳定不跳变

工作原理

AES502L-3T2为霍尔磁性感应式开关，需搭配配套AEQ020-1T永磁体使用。将永磁体安装在气缸活塞或设备运动端，磁性开关固定在机体外侧；当运动部件携带磁铁靠近开关感应区域时，传感器检测到磁场信号，内部电路导通输出开关信号，向PLC或控制器反馈到位、限位信号；当磁铁远离感应区域，信号即刻断开，以此实现设备行程定位、限位启停、动作联锁等自动化控制逻辑。

产品特点

• 长距离感应稳定：20-27mm超宽感应范围，安装容错率高，无需精准对位，调试便捷
• 信号精准无漂移：磁场感应灵敏，重复定位精度高，长期运行无信号误触发、漏触发问题
• 工业抗干扰强：有效抵御液压阀、电机、变频器电磁干扰，适配复杂工业电控环境
• 布线适配性广：2.7m标准线长，兼顾设备紧凑安装与远距离布线需求，通用性极强
• 防水防尘耐用：封闭式一体结构，耐油污、耐粉尘、耐潮湿，适配机床、轻工、液压设备工况
• 高速响应适配高频：响应速度快，支持设备高频往复动作检测，无信号滞后

典型应用

各类气动气缸行程限位检测、自动化流水线工装位置反馈、液压气动联动设备到位联锁、机床辅助定位信号采集、轻工木工设备行程启停控制、需要精准位置感应、稳定信号反馈的工业自动化控制场景。

配套组合

• 完整套装：AES502L-3T2（感应开关）+ AEQ020-1T（永磁磁铁）
• 同系列线长区分：T1=1.7m、T2=2.7m、T3=3.7m、T5=5.1m，可按需选型替换

使用注意事项

• 必须搭配专属AEQ020-1T磁铁使用，禁止混用其他规格磁体，避免感应距离不足、信号不稳定
• 安装时预留标准感应间距，禁止超距安装、过近挤压，防止无信号或长期常亮误触发
• 远离大功率电机、变频器、高压线缆等强磁场干扰源，保障信号精准稳定
• 禁止暴力拉扯电缆、弯折根部，避免线芯断裂、信号接触不良
• 设备焊接作业时需屏蔽或拆除开关，防止焊接磁场、高温烧坏传感器元件
• 定期清理开关感应面油污、铁屑堆积，避免遮挡磁场导致感应失灵

常见故障及排查

• 无感应信号、不触发：磁体安装错位、距离过远、线路虚接；调整感应间距与安装位置，排查接线通断
• 信号常亮、误触发：感应面吸附铁屑、磁场干扰、开关损坏；清理感应面杂质，远离干扰源，更换故障开关
• 信号时有时无、不稳定：电缆内部断线、接线松动、感应间距波动；紧固接线、检修线缆，固定开关安装位置
• 高频工况信号滞后：开关老化、感应灵敏度衰减；更换全新磁性开关，恢复检测精度
