浅谈过滤器的安装

过滤器在 液压系统中有以下几种安装位置。

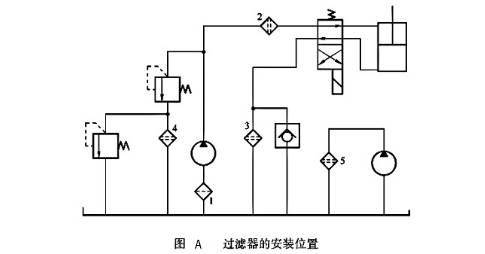

①安装在泵的吸油口。在泵的吸油口安装网式或缐隙式过滤器，防止大颗粒杂质进入泵内，同时有较大通流能力，防止空穴现象，如图A中1所示。

②安装在泵的出口。如图A中2所示，安装在泵的出口可保护除泵以外的元件，但需选择过滤精度高，能承受油路上工作压力和沖击压力的过滤器，压力损失一般小于0.35MPa。此种方式常用于过滤精度要求高的系统及伺服阀和调速阀前，以确保它们的正常工作。为保护过滤器本身，应选用带堵塞发信装置的 过滤器。

③安装在系统的回油路上。安装在回油路可滤去油液回油箱前侵入系统或系统生成的污物。由于回油压力低，可采用滤芯强度低的过滤器，其压力降对系统影响不大，为了防止过滤器阻塞，一般与过滤器并联一安全阀或安装堵塞发信装置，如图A中3所示。

④安装在系统的旁路上。如图A中4所示，将过滤器与阀并联，使系统中的油液不断净化。

⑤安装在独立的过滤系统上。在大型液压系统中，可专设液压泵和过滤器组成的独立过滤系统，专门滤去液压系统油箱中的污物，通过不断循环，提高油液清洁度。专用过滤车也是一种独立的过滤系统，如图A中5所示。

使用过滤器时还应注意过滤器隻能单向使用，按规定液流方向安装，以利于滤芯清洗和安全。清洗或更换滤芯时，要防止外界污染物侵入液压系统。

CB4-43BO 0.19KW-TOP，CB4-43BO 0.19KW 长咀，C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，

C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，

C01-43B0 0.75KW/花键，C02-43B0 1.5KW/花键，C03-43B0 2.25KW/花键，C05-43B0 3.75KW/花键，

C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，

C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，

C01-43B0 1HP 0.75KW电机，C02-43B0 2HP 1.5KW电机，C03-43B0 3HP 2.2KW电机，C05-43B0 5HP 3.75KW电机，

C7B-43B0 7.5HP 5.5KW电机，C10-43B0 10HP7.5KW电机，C02-43B0-长嘴款 1.5KW电机-VP30，

C05-43B0-长嘴款 3.75KW电机-VP30，1.5KW电机-VP30长嘴电机泵组，3.75KW电机-VP30长嘴电机泵组，

（1HP 0.75KW）（配VP15/VP20，1HP 0.75KW（配HGP-1A），1HP 0.75KW（配HGP-2A GPY ），

1HP 0.75KW（配HGP-3A 15.875），1HP 0.75KW（配VP30 40），1HP 0.75KW（配RV2R1），

（2HP 1.5KW）（配VP15/VP20），2HP 1.5KW（配HGP-1A），2HP 1.5KW（配HGP-2A），2HP 1.5KW（配HGP-3A），

2HP 1.5KW（配VP30 40），2HP 1.5KW（配RV2R1），3HP 2.25KW）（配VP30 40），3HP 2.25KW（配HGP-2A），

3HP 2.25KW（配HGP-3A），3HP 2.25KW（配PV2R1），5HP 3.75KW（配HGP-3A），5HP 3.75KW（配VP30/VP40），

5HP 3.75KW（配PV2R1），7.5HP 5.6KW（配HGP-3A），7.5HP 5.6KW（配PV2R1），7.5HP 5.6KW（配VP30/VP40），

10HP 7.5KW，0.75KW 电机（C01-43BO)，1.5KW 电机 （C02-43BO)，2.25KW 电机（C03-43BO)，

3.75KW 电机（C05-43BO)，5.6KW 电机（C7B-43BO)，7.5KW 电机（C10-43BO)，11KW 电机（C15-43BO)，

CB4-43BO 0.19KW-TOP，CB4-43BO 0.19KW 长咀，C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，

C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，

C01-43B0 0.75KW/花键，C02-43B0 1.5KW/花键，C03-43B0 2.25KW/花键，C05-43B0 3.75KW/花键，

C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，

C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，0.75KW 电机（C01-43BO)配VP20，

0.75KW 电机（C01-43BO)配VP40，0.75KW 电机（C01-43BO)配R1，0.75KW 电机（C01-43BO)配2A，

1.5KW 电机 （C02-43BO)配VP20，1.5KW 电机 （C02-43BO)配VP40，1.5KW 电机 （C02-43BO)配R1，

1.5KW 电机 （C02-43BO)配2A，2.25KW 电机（C03-43BO)配VP20，2.25KW 电机（C03-43BO)配VP40，

2.25KW 电机（C03-43BO)配R1，3.75KW 电机（C05-43BO)配R1，3.75KW 电机（C05-43BO)配VP40，

5.6KW 电机（C7B-43BO)配R1，5.6KW 电机（C7B-43BO)配VP40，7.5KW 电机（C10-43BO)配R1，

7.5KW 电机（C10-43BO)配VP40，11KW 电机（C15-43BO)R1，0.75KW 电机（C01-43BO)，

1.5KW 电机 （C02-43BO)，2.25KW 电机（C03-43BO)，3.75KW 电机（C05-43BO)，5.6KW 电机（C7B-43BO)，

7.5KW 电机（C10-43BO)，0.75KW（C01-43BO)，1.5KW （C02-43BO)，2.25KW（C03-43BO)，

3.75KW（C05-43BO)，5.6KW （C7B-43BO)，7.5KW （C10-43BO)
