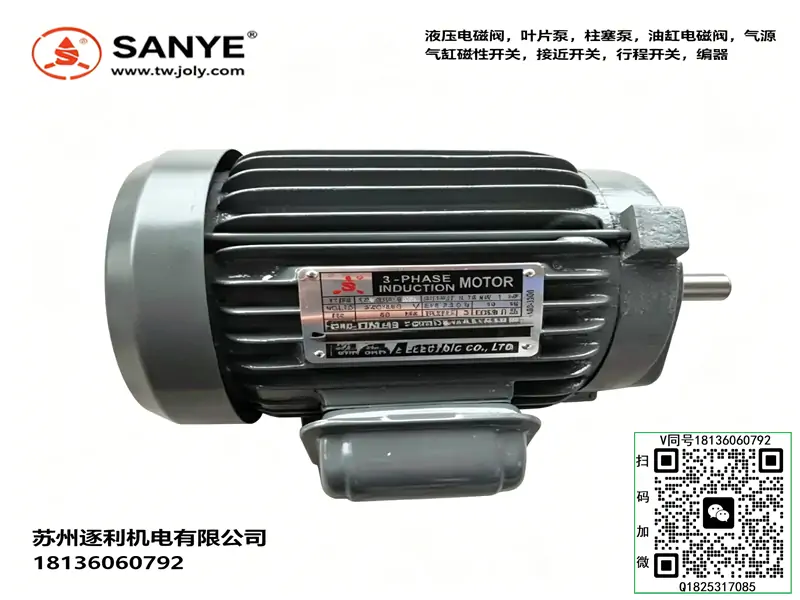

SANYE电机MSEJ132S2-2三烨三相电机Y2EJ系列制动电动机

品牌：SANYE（主营变量叶片泵、齿轮泵、油压电机、泵组，机床 / 注塑液压站配套）

一、变量叶片泵系列（VP 静音变量泵，系统压力 70kg/cm²）

1、VP1 单联变量泵（小排量 08/12/15/20）

VP1-08-FA3、VP1-12-FA3、VP1-15-FA3、VP1-20-FA3
VP1-08-70、VP1-12-70、VP1-15-70、VP1-20-70

2、VP2 单联变量泵（中大排量 30/40）

VP2-30-FA3、VP2-40-FA3、VP2-30-70、VP2-40-70

3、DF 双联子母变量泵（高低压组合）

VP-DF20/20、VP-DF30/20、VP-DF30/30、VP-DF40/30、VP-DF40/40

4、YVP 新款低噪变量泵

YVP2-30-70、YVP2-40-70、YVP-DF30/20

二、高压齿轮泵（HGP、CB 系列）

HGP 外啮合齿轮泵

HGP-1A-F2R、HGP-1A-F3R、HGP-1A-F4R、HGP-1A-F6R、HGP-1A-F8R
HGP-2A-F10R、HGP-2A-F12R、HGP-2A-F16R、HGP-2A-F20R、HGP-2A-F25R

CB 液压齿轮泵（工程机械款）

CBNA-13/1.8、2CB-13/1.8（劈木机双联泵）

三、SANYE 油压内插电机（C 系列直连油泵 4 极 1450rpm）

电压细分型号

常规 380V：全系列标配；出口 440V/60Hz：后缀 + 440（C03-43BO-440V）；220/380 通用：后缀 - 220/380

四、摆线润滑泵（RBB 系列）

RBB-326Y2、RBB-410Y2、RBB-516Y2、RBB-620Y2

五、型号后缀释义

1. FA3：法兰安装、380V；70：额定压力 70bar
2. B0：带安装底座卧式；BO：无底座内插直联油泵
3. DF：双联子母泵

六、配套搭配参考

• 0.75KW 电机 C01+VP1-20/HGP1A
• 2.2KW 电机 C03+VP2-30/PV2R1
• 3.7KW 电机 C04+VP2-40/PV2R2

一、型号释义

• MS：国标铝合金壳体三相异步电动机，IEC标准、轻量化、散热快、通用性强，工业通用主力系列
• EJ：电磁失电制动结构，断电瞬时抱闸锁轴、通电松刹，带手动释放扳手，精准停机、防惯性溜动、防负载下坠
• 132：机座中心高132mm，标准中型工业机座，刚性足、抗震动、功率储备大
• S2：短机座、2号加长铁芯，同机座下功率更大、扭矩更足、温升更低
• 2：2极高速电机，工业标准高速机型，转速高、响应快、适合大流量高速液压工况

二、核心参数

• 产品类型：铝壳电磁失电制动三相异步电动机（S1连续工作制）
• 额定功率：7.5KW / 10HP
• 电机极数：2极
• 同步转速：3000r/min
• 额定满载转速：2880r/min（50Hz）
• 额定电压：三相AC380V，50Hz；可定制三相220V/415V/60Hz
• 额定电流：14.8A（380V额定工况）
• 工作制：S1全天候24小时不间断连续运行
• 绝缘等级：F级耐高温绝缘，耐过载、抗热老化、适配高速高温工况
• 防护等级：IP55，防尘、防水溅、耐车间油污粉尘侵蚀
• 冷却方式：IC411自扇风冷，高速散热稳定、杜绝积热
• 壳体材质：压铸铝合金，轻量化、散热优于铸铁电机、抗锈蚀、低震动
• 制动方式：直流失电制动，断电瞬间抱闸锁止，尾部带手动释放检修扳手
• 制动电压：DC170V，制动力度大、锁止牢固、响应迅速

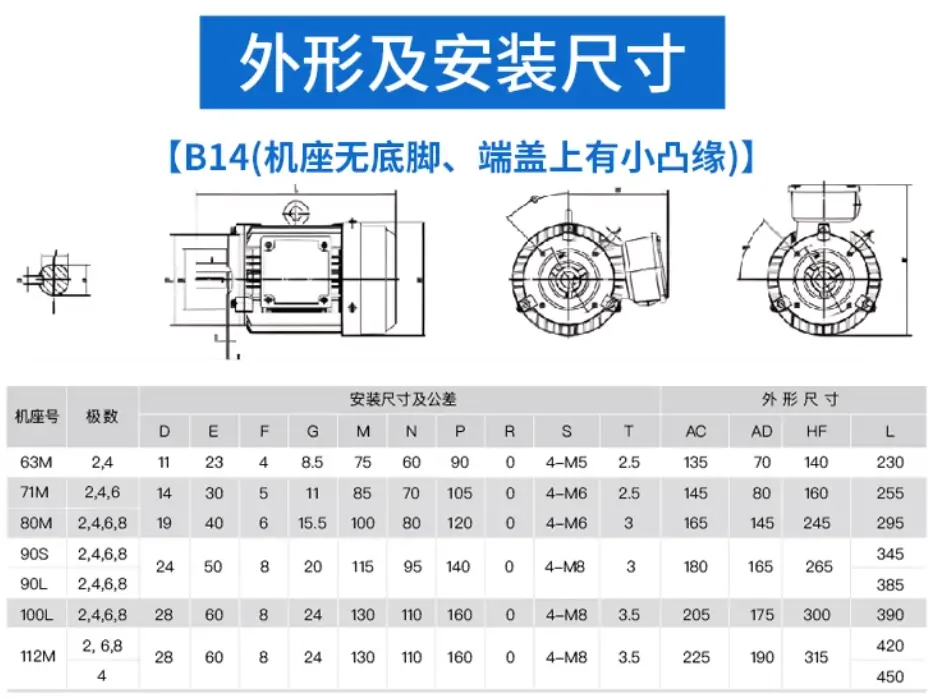

• 安装标准：IEC国标通用，支持B3卧式、B5立式法兰、B14小法兰安装
• 标准轴径：Φ38mm平键轴，可定制BO内插花键轴，直插液压油泵专用
• 工作环境：环境温度-15℃～40℃，海拔≤1000m

三、工作原理

MSEJ132S2-2为高速电磁制动一体化电机，集成驱动与制动双重功能。通电运行时，制动整流模块工作，电磁线圈吸合衔铁压缩制动弹簧，摩擦盘分离，电机无阻力高速旋转，依托2极磁极结构实现3000级高速运转，供油流量大、动作响应极速；设备断电停机瞬间，电磁吸力消失，制动弹簧瞬间压紧摩擦盘，锁死电机转轴，杜绝高速惯性滑行、负载下坠、工件走位。标配手动释放结构，断电状态可手动松闸盘车，方便设备检修、调试与故障复位，完美适配高速液压系统精准启停、安全锁止需求。

四、产品核心特点

• 2极高速大流量：2880r/min超高转速，适配大排量油泵，系统供油流量足、设备动作速度快、生产效率高
• 高速精准制动：针对高速运转惯性大的问题优化制动结构，断电瞬时锁止，无惯性溜转、停机定位精度高，杜绝高速工况安全隐患
• 大功率重载储备：7.5KW大功率输出，满载能力强，适配大排量高压油泵24小时连续高速重载运行，无掉速、无力问题
• 铝壳高速散热优异：铝合金壳体散热系数高，针对2极高速电机发热量大的特性优化，长期高速运行温升低、热衰小
• 工业级耐用稳定：IP55防护+F级绝缘，抗油污、抗粉尘、抗震动，适配冲压、橡塑、木工、重型自动化生产线恶劣工况
• 互换性极强：132S2国标机座尺寸，市面YEJ、MSEJ同规格制动电机可直接互换，维保替换便捷、通用性拉满

五、适配油泵与工况

专为高速、大流量、快动作、需精准锁止防下坠的重型液压系统设计，适配大排量高压泵型：

• HVP-40高压变量叶片泵、VP2-40大流量低压变量叶片泵高速满载工况
• HGP-3A大排量高压齿轮泵、多联齿轮泵高速重载液压单元
• 高速升降设备、重型举升液压系统、防下坠垂直负载设备
• 自动化高速冲压、快速进给、高频启停的重型液压生产线

六、同机座极数转速功率对照（132机座）

• 132S-4｜5.5KW / 1440r/min：中速中载常规工况
• 132M-6｜4KW / 960r/min：低速大扭矩平稳工况
• 132S2-2｜7.5KW / 2880r/min：高速大流量、快动作、高频启停重载工况

七、使用注意事项

• 严格保持标准右旋转向运行，禁止反转，反转会导致油泵吸空啸叫、无法建压，快速拉伤泵芯精密组件。
• 高速电机必须保证三相电源完全平衡、电压稳定，严禁缺相运行，高速缺相可瞬间烧毁线圈。
• 主电源与制动整流电源必须同步通断，禁止单独断电松刹或抱闸，避免电机闷车、高温烧毁。
• 严格控制制动气隙，标准间隙0.3～0.8mm，气隙过大制动打滑、过小运行磨片发热异响。
• 禁止频繁连续高频启停制动，高速惯性大，频繁刹停会极速磨损摩擦片、造成制动高温失效。
• 油泵吸油管路必须全程密封无漏气，高速进气会导致啸叫、压力跳动、电机负载异常发烫。
• 装配油泵禁止暴力敲击轴头，保证同轴度精准，高速偏心会引发剧烈震动、异响、快速磨损。
• 定期清理散热风扇与鳍片灰尘油污，高速电机发热量大，散热堵塞极易导致高温降效、绝缘老化。

八、常见故障及排查

• 断电不刹车、高速溜转：摩擦片严重磨损、制动气隙超标、整流桥损坏、制动线圈失电；调整标准间隙，更换整流模块与磨损摩擦片。
• 通电松不开闸、电机闷车发烫：制动线圈供电异常、整流桥击穿、制动弹簧卡滞；排查制动供电回路，检修制动组件。
• 高速运行异响、摩擦噪音：制动间隙过小、摩擦片偏磨、转子动平衡偏差；重新校准制动气隙，清理制动腔体杂质。
• 高速重载无力、掉速：供电电压偏低、三相电流不平衡、油泵内泄过载；校准电源参数，检修油泵磨损故障。
• 电机高速高温、异味：散热堵塞、频繁制动、长期极限满载；清理散热系统，优化设备启停逻辑，降低持续重载负荷。
