HG电动机 HEGU油泵电机 C01-43BO C02-43B0 C03-43B0 C05-43B0 C10
一、标准内插式油压电机（C 系列，4 极，卧式）
1）C01 系列（0.75kW / 1HP）
- C01-43B0（标准）
- C01-43BO（带油泵法兰）
2）C02 系列（1.5kW / 2HP）
- C02-43B0
- C02-43BO
3）C03 系列（2.2kW / 3HP）
- C03-43B0
- C03-43BO
4）C04 系列（3.7kW / 5HP）
- C04-43B0
- C04-43BO
5）C05 系列（5.5kW / 7.5HP）
- C05-43B0
- C05-43BO
6）C07 系列（7.5kW / 10HP）
- C07-43B0
- C07-43BO
7）C10 系列（11kW / 15HP）
- C10-43B0
- C10-43BO
8）C15 系列（15kW / 20HP）
- C15-43B0
- C15-43BO
二、特殊电压 / 频率型号
1）220V/380V 通用（50Hz）
- C01-43B0-220/380
- C02-43B0-220/380
- C03-43B0-220/380
- C04～C15 同规格
2）440V/60Hz（出口）
- C01-43B0-440V
- C02-43B0-440V
- C03-43B0-440V
三、法兰 / 安装形式代号说明（型号后缀）
- B0：标准底座卧式
- BO：内插式（泵直联，无底座）
- 43：电机法兰规格（43mm 安装孔距）
- 4：4 极（1450rpm）
四、常用配套泵型（直接替换）
- 配 VP 变量泵：C01-43BO + VP-20；C02-43BO + VP-30；C03-43BO + VP-40
- 配 PV2R 叶片泵：C03-43BO + PV2R1；C05-43BO + PV2R2
- 配 HGP 齿轮泵：C01-43BO + HGP-2A；C02-43BO + HGP-3A
五、型号命名规则（示例：C03-43BO）
- C：HEGU 油压电机系列
- 03：功率代码（01=0.75kW、02=1.5kW、03=2.2kW、04=3.7kW、05=5.5kW…）
- 43：法兰尺寸代码
- B：卧式安装
- O：内插式（直联油泵）
一、型号释义
- C02：机座规格代号，对应2HP液压专用电机机座，为中小型液压站通用主力机型，适配常规中轻载油泵工况
- 43：极数代码，4极工频标准电机，适配国内50Hz工业标准转速，是液压系统通用标配极数
- B0：安装结构形式，内插式法兰直连结构（油压电机专用），无联轴器、无泵套，可直接同轴插装液压油泵，装配紧凑、同轴度高

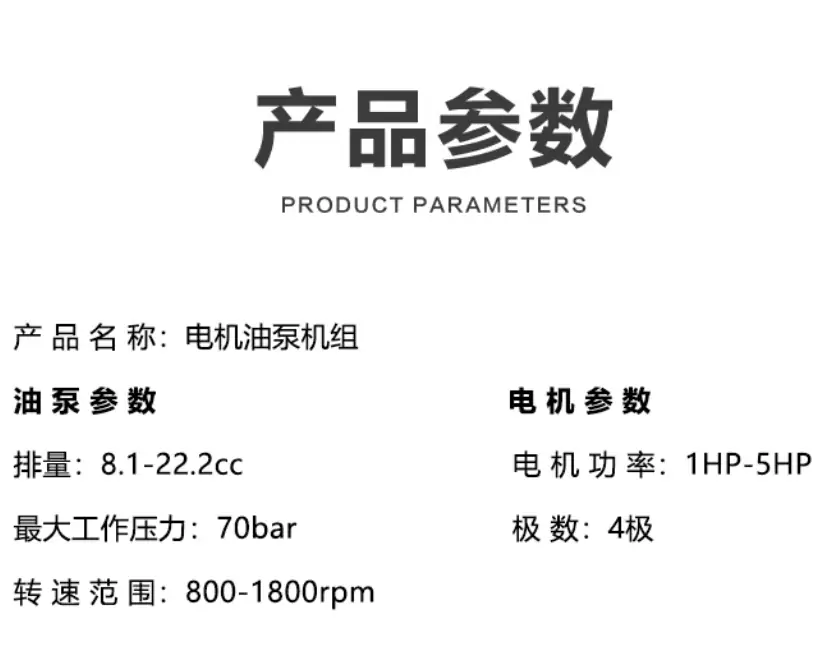

二、核心参数
- 产品类型：三相异步油压专用电动机（法兰内插式、S1连续工作制）
- 额定功率：2HP / 1.5KW
- 电机极数：4极
- 标准转速：50Hz→1420r/min；60Hz→1720r/min
- 供电方式：三相工业用电，标配AC380V星型接法，可定制AC220V
- 工作制：S1连续工作制，支持24小时不间断运行，适配设备长期待机、循环启停工况
- 绝缘等级：F级高等级绝缘，耐高温、抗轻微过载冲击、耐老化
- 防护等级：IP54，防尘、防溅水、防油污，适配车间常规生产工况
- 安装形式：立式法兰内轴直插安装，液压油泵专用一体式结构
- 标准旋向：轴端视角顺时针右旋（CW），全系液压油泵标准通用转向
- 轴型结构：内插花键轴，标准适配02通径配套油泵，装配通用性强
三、适配油泵型号
专为中小排量、中轻载常规液压系统设计，适配日常自动化设备、机床、轻工机械主流泵型：
- VUP-23 静音变量叶片泵（标准标配，完美匹配流量压力）
- VP-20、VP15 低压变量叶片泵全系常规工况
- HGP-2A-F12R 中小排量高压齿轮泵中轻载工况
- 各类15cc-23cc中小排量油泵，自动化工装、机床、包装机械液压单元

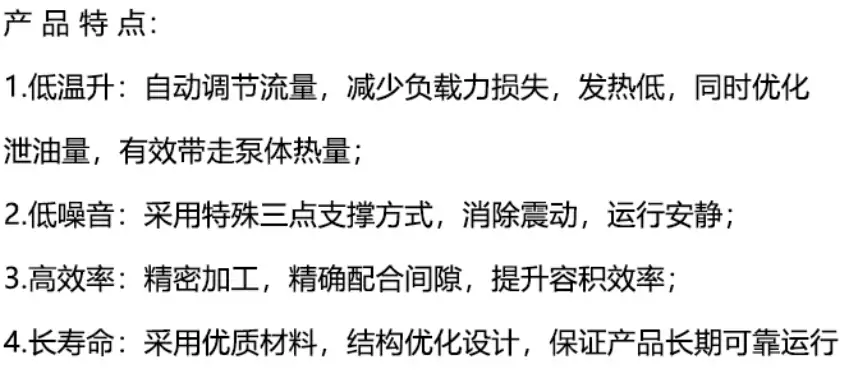

四、产品特点
- 功率适配性广：1.5KW主流通用功率，覆盖绝大多数中轻载液压工况，不浪费功耗、动力充足不乏力
- 一体式直插结构：省去泵套与联轴器，整机体积小巧、结构紧凑，电机油泵同轴度高，运行震动小、噪音低
- 稳定耐用低故障：液压专用铁芯转子，针对液压间歇保压、频繁启停负载优化，抗冲击、不易发热烧机
- 散热性能优良：铸铁壳体搭配散热鳍片，自然散热效果好，长时间空载待机、循环运行温升低
- 工业级防护可靠：IP54防护等级，有效防尘防油污，适配木工、包装、机床等常规车间工况
- 互换性极强：标准C02机座安装尺寸，市面同规格1.5KW内插式油压电机可直接互换，维保替换便捷
五、全系功率选型梯度（完整对照）
- C01-43BO｜0.75KW（1HP）：15cc小排量轻载工况
- C02-43BO｜1.5KW（2HP）：20/23cc常规中轻载标准工况
- C03-43BO｜2.2KW（3HP）：30cc中排量中压工况
- C05-43BO｜3.75KW（5HP）：40cc常规满载工况
- C07-43BO｜5.5KW（7.5HP）：40cc高压重载工况
- C10-43BO｜7.5KW（10HP）：40cc极限24h连续重载工况
六、使用注意事项
- 严格遵循右旋标准转向运行，禁止反转，反转会造成油泵吸空啸叫、无法建立压力，快速拉伤泵芯精密结构。
- 设备必须空载启动，禁止带压启停，减少液压冲击，保护电机与油泵精密配合面，延长设备使用寿命。
- 油泵吸油管路需全程密封严实，杜绝漏气，系统进气会导致电机负载异常、发热、压力波动、运行不稳。
- 保证三相电源平衡稳定，严禁缺相运行，缺相是电机线圈烧毁的主要诱因，需定期检查线路紧固状态。
- 装配油泵时轻装轻放，禁止暴力敲击电机轴头，避免内部轴承移位、同轴度偏移，引发异响与异常震动磨损。
- 禁止长期超负载、超压运行，超出适配工况会导致电机热积累严重、绝缘老化、动力衰减。
- 定期清理电机散热鳍片与风扇表面灰尘油污，保证散热通畅，避免密闭液压站积热高温。
- 接线需规范紧固，地线可靠接地，杜绝线路虚接、电压不稳引发电机无力、异常发热故障。
七、常见故障及排查
- 电机无力、压力上不去：电压偏低、油泵轻微内泄、管路进气、负载超出适配工况；校准供电电压，排查漏气点位，检修油泵磨损情况。
- 运行异响、震动偏大：油泵装配不同心、轴承轻微磨损、安装固定松动；重新校正同轴度，紧固安装结构，磨损严重更换轴承。
- 电机异常发烫：电源缺相、三相电流不平衡、散热堵塞、油泵卡滞过载；排查电源故障，清理散热结构，检修油泵卡顿问题。
- 转速不稳、压力跳动：系统油路进气、油液污染变质、电机供电波动；彻底排空系统空气，更换洁净液压油，稳定供电。
- 轴端轻微渗油：油封老化、轴面轻微划伤、安装受力不均；更换全新密封油封，对角均匀锁紧安装螺栓。
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/dj/1204.html
