VILLEFORT维尔福三相卧式电机2HP-4P-1.5KW液压马达配套泵
VILLEFORT（维尔福）液压产品 完整型号总表
（台湾液压品牌，主营：变量叶片泵、齿轮泵、电磁阀、溢流阀、叠加阀等）
---

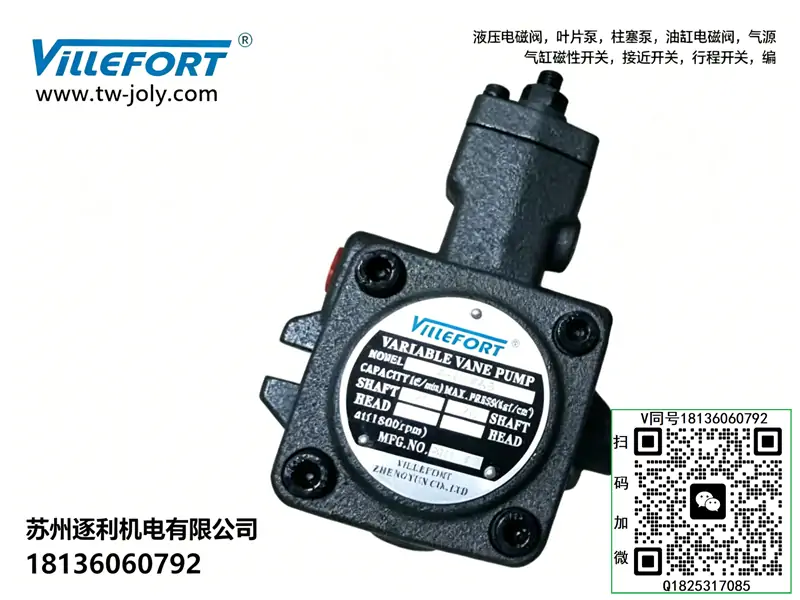

一、变量叶片泵（VP 系列 / HVP 系列）
1）单联变量叶片泵（VP-*‑FA2/FA3）
- VP-20-FA2
- VP-20-FA2-H
- VP-20-FA3
- VP-30-FA2
- VP-30-FA3
- VP-30-30-FA3（花键双泵）
- VP-40-FA2
- VP-40-FA3
- VP-40-40-FA3
- VP-20-FA3-T9
- VP-40-FA3-T9
2）高压变量叶片泵（HVP 系列）
- HVP-30-FA3
- HVP-40-FA3
- HVP-50-FA3
3）双联变量叶片泵（VP‑‑‑FA3）
- VP-20-20-FA3
- VP-20-30-FA3
- VP-30-20-FA3
- VP-30-30-FA3
- VP-30-40-FA3
- VP-40-30-FA3
- VP-40-40-FA3
---
二、齿轮泵（GP 系列 / KZP 系列）
- GP-1.5
- GP-2.5
- GP-5
- GP-10
- GP-15
- GP-20
- KZP-1.5
- KZP-2.5
- KZP-5
---
三、电磁换向阀（DSG 系列，油研型）
1）DSG-02 系列（1/4”）
- DSG-02-2B2-DL
- DSG-02-2B2-LW
- DSG-02-2B2B-DL
- DSG-02-2B2B-LW
- DSG-02-3C2-DL
- DSG-02-3C2-LW
- DSG-02-3C4-DL
- DSG-02-3C4-LW
- DSG-02-3C5-DL
- DSG-02-3C5-LW
- DSG-02-3C6-DL
- DSG-02-3C6-LW
- DSG-02-3C60-DL
- DSG-02-3C60-LW
电压：D24（DC24V）、A220（AC220V）
2）DSG-03 系列（3/8”）
- DSG-03-2B2-DL
- DSG-03-2B2-LW
- DSG-03-2B2B-DL
- DSG-03-3C2-DL
- DSG-03-3C4-DL
- DSG-03-3C4-LW
- DSG-03-3C5-DL
- DSG-03-3C6-DL
- DSG-03-3C6-LW
- DSG-03-3C60-DL
- DSG-03-3C60-LW
---
四、溢流阀 / 压力阀（RV 系列）
- RV-02G
- RV-03G
- RV-04G
- RV-06G
- RV-02T
- RV-03T
---
五、叠加阀（MRV/MPR/MCV 等）
- MRV-02（叠加溢流阀）
- MPR-02（叠加减压阀）
- MCV-02（叠加单向阀）
- MDC-02（叠加节流阀）
---
六、单向阀 / 节流阀
- CV-02
- CV-03
- CV-04
- TC-02
- TC-03
---

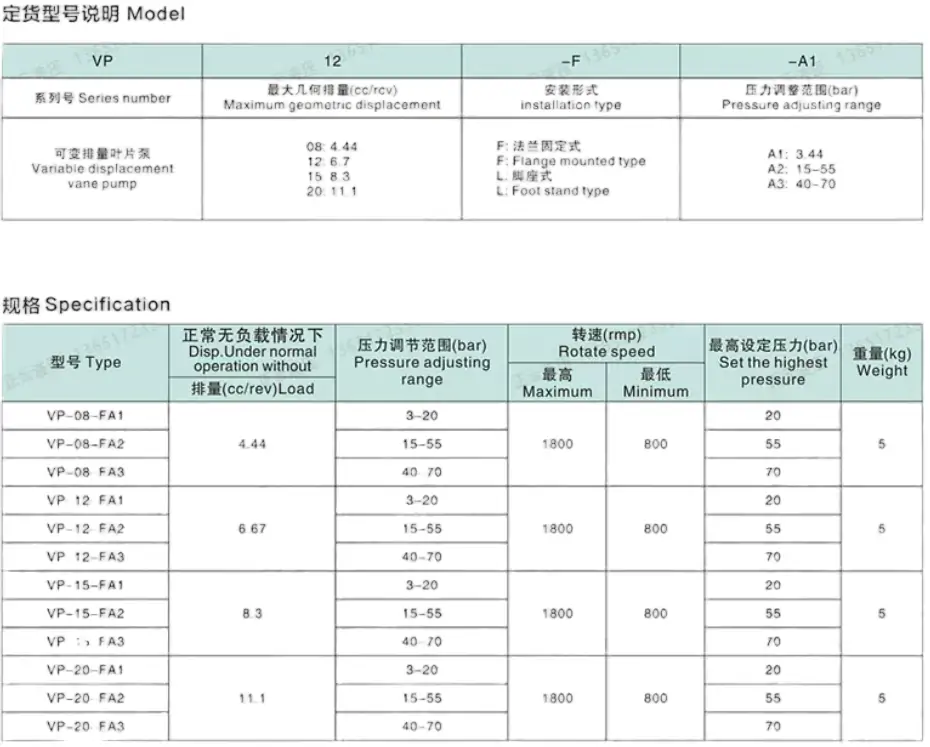

七、型号命名规则（快速识别）
- VP：变量叶片泵
- HVP：高压变量叶片泵
- GP：齿轮泵
- DSG：电磁换向阀
- FA2/FA3：压力等级（FA2≈55kgf/cm²；FA3≈70kgf/cm²）
- DL/LW：接线方式（DL = 端子；LW = 电线）
- D24/A220：电压
型号释义
- YT：液压专用内轴式三相异步电动机系列，专为液压油泵直连驱动设计，无联轴器、一体直插式结构，是液压站标配主力电机
- 90：机座中心高90mm，标准90系列机座规格，机身紧凑、适配中小型液压机组安装空间
- 4：4极电机磁极规格，同步转速1500r/min、额定工作转速1400r/min左右，适配常规液压泵标准工况转速
核心参数
- 产品类型：液压专用直插内轴式三相异步电机
- 额定功率：1.5KW（2HP），适配VP20/VP30/HVP30等主流变量叶片泵
- 磁极级数：4极
- 同步转速：1500r/min
- 额定工作转速：1380～1420r/min
- 额定电压：三相AC380V（工业标准电压）
- 额定频率：50Hz
- 工作制式：S1连续工作制，支持24小时不间断运行
- 绝缘等级：F级，耐高温、抗老化、绝缘性能优异
- 防护等级：IP44，防尘、防溅水，适配车间常规工况
- 冷却方式：IC411自扇风冷，散热稳定、温升低
- 电机轴型：内轴直插式，可直接插接液压泵，无需联轴器
- 绕组材质：纯铜绕组，动力足、温升低、耐用性强
- 适用环境：-15℃～40℃，常规室内工业生产环境
工作原理
YT-90-4为液压专用三相异步驱动电机，依托电磁感应原理实现电能转换机械能。电机通电后定子产生旋转磁场，驱动转子匀速转动，通过**内轴直插结构**直接带动液压泵泵芯运转，为液压系统提供持续动力源。专属1500转标准转速，完美匹配各类变量泵、定量泵额定工作转速，保证油泵吸油稳定、压力脉动小；S1连续工作制可长期满载运行，为液压设备快进、工进、保压等全工况提供稳定动力输出。
产品特点
- 液压专属直插结构：内轴一体式设计，无需联轴器，直接对接油泵，安装简单、同轴度极高，杜绝偏心震动与异响
- 纯铜绕组动力强劲：全纯铜线圈缠绕，导电性能好、损耗低，满载动力充足，不易发热过载
- 连续工况稳定：S1长效工作制，支持设备24小时连续生产，无频繁停机降温需求，适配量产流水线
- 低噪低震运行：4极匀速运转设计，转速平稳、震动小，整机运行噪音低，车间工况体验佳
- 耐高温高绝缘：F级绝缘等级，耐受高温工况，不易击穿、不易老化，使用寿命更长
- 通用性极强：1.5KW标准功率，完美适配HVP30、VP30、PV2R1等市面主流中小型液压泵，替换零门槛
典型适配搭配
- 动力搭配：1.5KW标配驱动 HVP-30、VP-30、PV2R1系列中小排量叶片泵
- 应用场景：中小型液压站、自动化夹紧设备、木工液压机械、轻工冲压设备、机床辅助液压系统
使用注意事项
- 安装时电机内轴与油泵花键精准对位，禁止硬压、歪斜装配，避免轴芯变形、花键磨损
- 严格匹配三相380V额定电压，禁止缺相、欠压、超压运行，缺相极易瞬间烧毁电机绕组
- 电机风罩、散热扇保持通畅，定期清理灰尘油污，防止散热不良导致高温过载、绝缘老化
- 禁止长期过载、憋压运行，超出额定负载会导致温升飙升、绕组烧毁、动力衰减
- 设备潮湿环境需做好防水防护，避免水汽进入电机内部造成短路、漏电故障
- 首次开机点动试转，确认电机转向与油泵标准转向一致，禁止反转吸空损坏油泵
常见故障及排查
- 电机不启动、无反应：电源缺相、线路虚接、绕组烧毁、接触器故障；排查三相电源通断、检修线路与绕组状态
- 运行异响、震动大：内轴装配偏心、油泵负载卡滞、轴承损坏；重新校正装配同轴度，检修轴承与泵体
- 电机快速发热、温升过高：长期过载、散热堵塞、电压不稳、绕组局部短路；清理散热风道、减负运行、检修电路
- 电机无力、压力上不去：电压偏低、绕组老化、缺相运行；检测三相电压，检修电机绕组
- 漏电跳闸：绝缘层老化、进水受潮、绕组破损；烘干电机、更换绝缘配件或更换电机
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/dj/1117.html
