液压系统速度换接回路分析

速度换接回路的功用是在液压系统工作时，执行机构从一种工作速度转换为另一种工作速度。

1、快速运动转为工作进给运动的速度换接回路

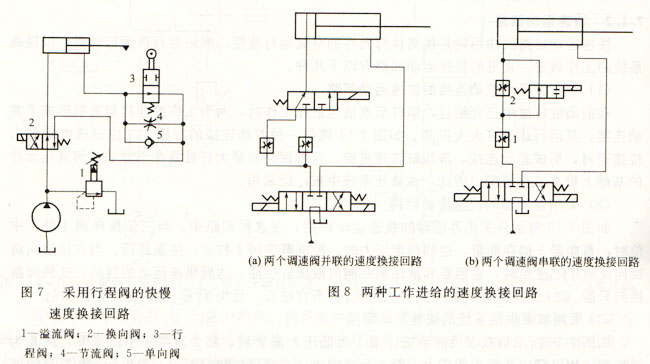

如图7所示的为常见的一种快速运动转为工作进给运动的速度换接回路，是由行程阀3、节流阀4和单向阀5并联而成。当二位四通换向阀2右位接通时，液压缸快速进给，当活塞上的挡块碰到行程阀，并压下行程阀时，液压缸的回油隻能改走节流阀，转为工作进给；当二位四通换向阀2左位接通时，液压油经单向阀5进入液压缸有杆腔，活塞反向快速退回。这种回路同采用电磁阀代替行程阀的回路比较，其特点是换向平稳，有较好的可靠性，换接点的位置精度高。

2、两种不同工作进给速度的速度换接回路

两种不同工作进给速度的速度换接回路一般采用两个调速阀串联或并联而成，如图8所示。

图8(a)所示为两个调速阀并联，两个调速阀分别调节两种工作进给速度，互不干扰。但在这种调速回路中，一个阀处于工作状态，另一个阀则无油通过，使其定差减压阀处于最大𫔭口位置，速度换接时，油液大量进入，使执行元件突然前沖。因此，该回路不适合于在工作过程中的速度换接。

图8(b)所示为液压系统两个调速阀串联。速度的换接是通过二位二通电磁阀的两个工作位置的换接。在这种回路中，调速阀2的𫔭口一定要小于调速阀1，工作时，油液始终通过两个调速阀，速度换接的平稳性较好，但能量损失也较大。
