图文讲解液压系统溢流阀分类与工作原理
液压系统的溢流阀按照结构不同，溢流阀可分为直动式和先导式两种。先导式溢流阀与电磁换向阀复合可构成电磁溢流阀，先导式溢流阀与单向阀复合可构成卸荷溢流阀。下面给大家介绍下液压系统溢流阀的分类以及工作原理。
液压系统分类及详细说明：
直动式溢流阀：

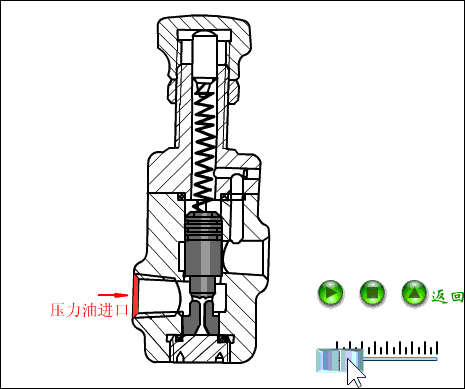

直动式溢流阀有锥阀式、球阀式、滑阀式三种结构。下图为滑阀式结构的直动式溢流阀的工作原理。
压力油经阻尼孔进入阀芯底部，当作用在阀芯上的作用力大于弹簧力时，阀口打开，使油液溢流。通过转动手轮可以调节弹簧预紧力，从而调节溢流阀的开启压力，通过更换不同刚度的弹簧可以调整溢流阀的调压范围。直动式溢流阀结构简单，灵敏度高，但不适于在高压大流量的场合。

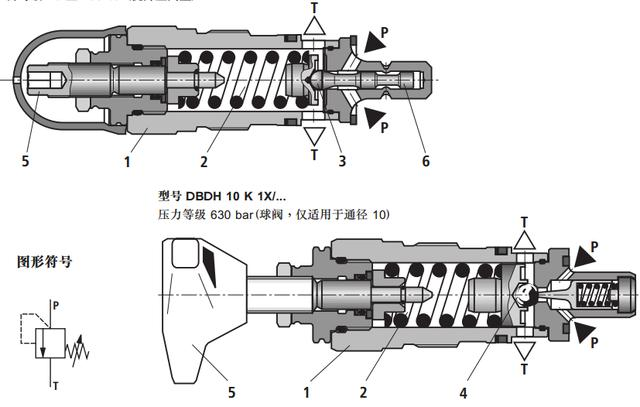

下图为溢流阀的剖面图，原理与上图相同。
先导式溢流阀：

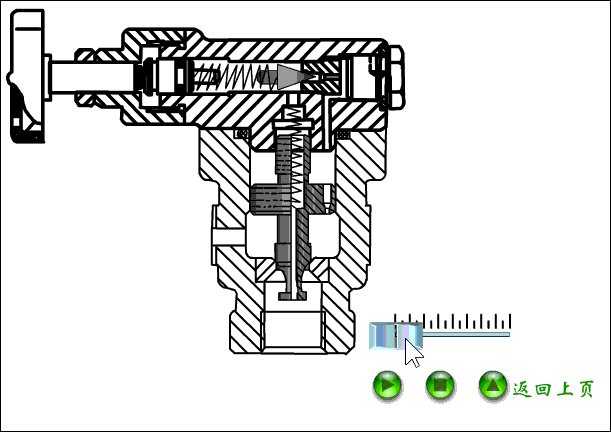

在中高压和大流量场合中，一般采用先导式溢流阀，包含先导阀和主阀两部分。下图为先导式溢流阀的工作原理。

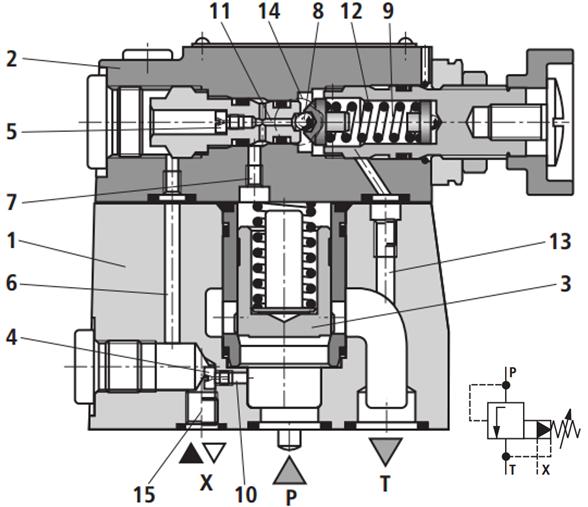

如上图所示，上端为先导阀，下端为主阀，压力油经阻尼孔进入主阀上腔和先导阀右腔。压力不高时，主阀上下两腔压力相等，在弹簧力作用下，先导阀和主阀都为关闭状态;当压力升高到可以打开先导阀芯时，油液经阻尼孔在主阀上下两腔产生压差，将主阀芯推开，油液溢流。在先导阀右端有个遥控口，可以接二位换向阀控制溢流阀是否卸荷，也可以接个调定压力较小的溢流阀进行远程调压。通过调节先导阀弹簧的预紧力可调节溢流阀的调定压力，而主阀的弹簧刚度较小，只起复位主阀芯的作用。下图为板式先导溢流阀的剖面图及其符号。
说明：该阀的先导阀的泄露油为内泄，x为遥控口，可以进行远程调压。
电磁溢流阀：

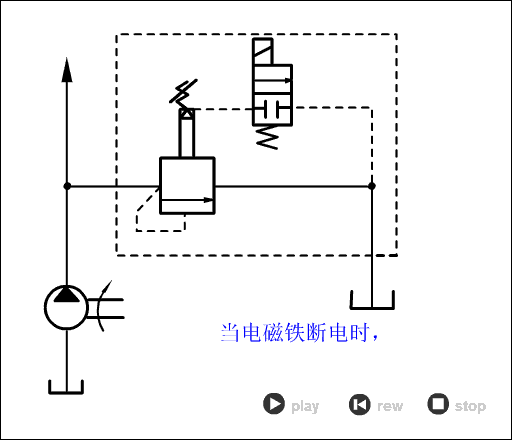

电磁溢流阀是在先导溢流阀的基础上加二位电磁换向阀，通过控制先导阀的控制油路是否通油箱，以实现液压系统的卸荷和加载。下图为电磁溢流阀的应用场合。电磁阀不得电时，溢流阀发挥作用;当电磁阀得电时，系统卸荷。
电磁溢流阀

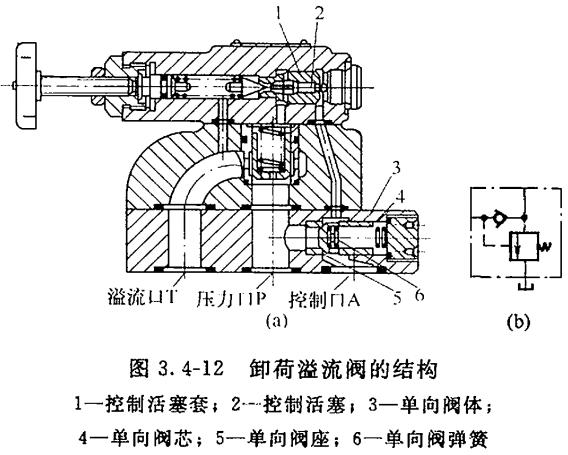

卸荷溢流阀又称为单向溢流阀，下图为卸荷溢流阀的结构和职能符号。当系统压力不高时，单向阀打开，泵向系统供油;当压力升高，溢流阀开启溢流，系统卸荷，此时单向阀关闭。卸荷溢流阀可以实现系统的自动加载和卸荷，常与蓄能器配合使用。
以上就是液压系统溢流阀的详细分类及说明，提醒大家，需要特别注意的是，液压系统中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。
