定量叶片泵工作原理及其结构
叶片泵在机床液压系统中应用最为广泛。它具有结构紧凑、体积小、运转平稳、噪声小、使用寿命较长等优点，但也存在着结构复杂、吸油性能较差、对油液污染比较敏感等缺点。一般叶片泵工作压力为7MPa，高压叶片泵可达14MPa，随着结构和工艺材料的不断改进，叶片泵也逐渐向中、高压方向发展，现有产品的额定压力高达28MPa。按输出流量是否可变，可将叶片泵分为定量叶片泵和变量叶片泵；按每转吸、压油次数和轴、轴承等零件所承受的径向液压力，又可将叶片泵分为单作用叶片泵（变量叶片泵）和双作用叶片泵（定量叶片泵）。
1、双作用叶片泵的基本工作原理

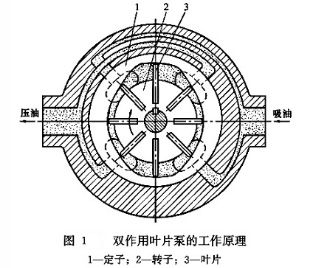

双作用叶片泵的基本工作原理如图1所示，它是由定子1、转子2、叶片3和配油盘（图中未画出）等组成的。双作用叶片泵的转子轴线与定子的几何中心保持同轴；定子的内表面曲线由两段长半径R、两段短半径r和4段过渡曲线所组成，形成了大致呈椭圆形的内腔型面，以便形成密封容积的变化；转子的径向槽内装有可以沿着槽作径向滑动的叶片，借助于叶片的重力，当转子在驱动轴的带动下高速回转工作时，叶片在离心力和根部压力油的作用下，沿转子槽作径向移动而压向定子内表面。这样，由两片相邻的叶片和定子的内表面、转子的外表面和两侧配油盘就形成了一个个独立的密封空间。当转子按图示方向旋转时，处在小圆弧上的密封空间经过渡曲线而运动到大圆弧的过程中，由于定子曲线的变化，使密封空间的容积不断增大，而此时的密封容积正处于吸油腔的区域范围，要吸入油液；再向前运动，密封空间从大圆弧经过渡曲线运动到小圆弧的过程中，叶片被定子内壁逐渐压进槽内，密封空间容积变小，将油液从压油口压出，完成了一次吸油和压油的泵油过程，而同样的动作在转子的上下两侧同时发生。
这种叶片泵具有对称的两个吸油腔和两个压油腔，因而在转子每转一周的过程中，每个密封空间要完成两次吸油和压油，所以称为双作用叶片泵。
双作用叶片泵采用了两侧对称的吸油腔和压油腔结构，所以作用在转子上的径向压力是相互平衡的，不会给高速转动的转子造成径向的偏载。因此，双作用叶片泵又称为卸荷式叶片泵。
为了要使径向力完全平衡，密封空间数（即叶片数）应当保持双数，而且定子曲线要对称。
2．双作用叶片泵的基本结构

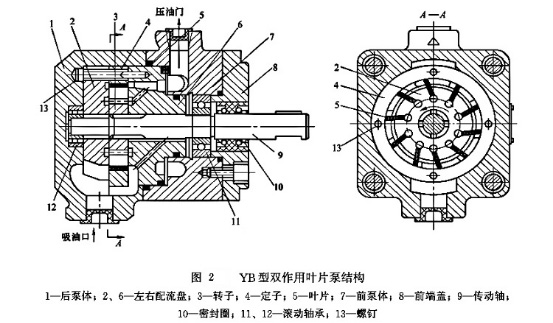

如图A所示，为一种YB型双作用叶片泵的基本结构，整个泵采用分离结构，泵体由前泵体7和后泵体1及前端盖8所组成，转子3、定子4和叶片5成为泵的主要结构，它的两侧配置有配流盘2和6。由图可以看出，吸油口和压油口分别设置在后泵体l和前泵体7上，具有较远的距离，可以解决隔离与密封问题。整个转子由花键轴两端的滚动轴承11、12支承在泵体内，密封圈10可以防止油液的外泄，同时防止了外部灰尘和污物的侵入。
