ATDVAG标准型气缸磁性开关，传感器，接近开关，感应开关

ATDVAG（气动磁性开关 / 传感器）完整型号整理

一、核心系列：CS1 磁性开关（全型号）

1）标准二线（磁簧，最常用）

- CS1-F：通用型，DC/AC 5–240V，100mA，10W

- CS1-U：U 型槽气缸用（亚德客通用）

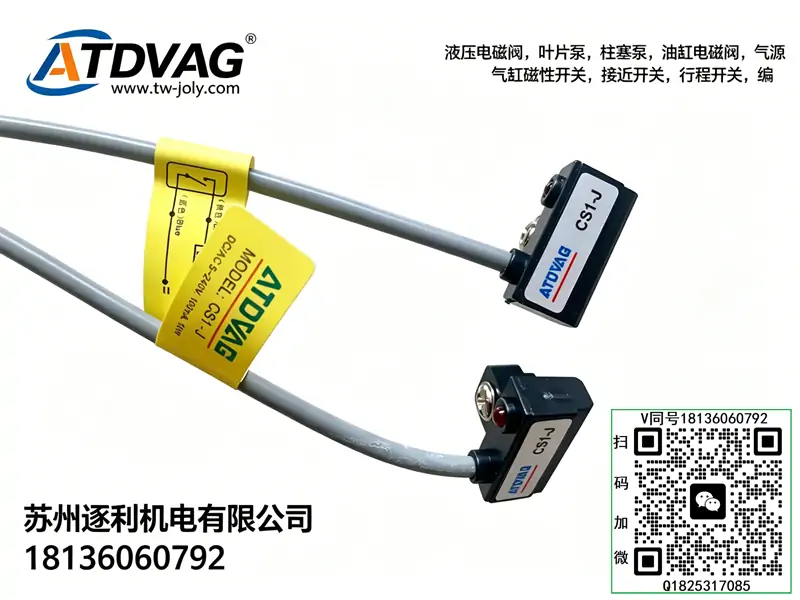

- CS1-J：J 型槽 / 薄型气缸用

- CS1-S：短款 / 窄型槽专用

- CS1-G：耐高温 / 通用长距离型

- CS1-M：埋入式 / 小型气缸用

2）三线电子式（NPN/PNP，无触点）

- CS1-FN：NPN 常开

- CS1-FP：PNP 常开

- CS1-JN：NPN 常开（J 槽）

- CS1-JP：PNP 常开（J 槽）

- CS1-UN：NPN 常开（U 槽）

- CS1-UP：PNP 常开（U 槽）

3）特殊功能型号

- CS1-FL：带 LED 指示灯

- CS1-FH：高温型（-20℃～+80℃）

- CS1-FW：防水型（IP67）

- CS1-FD：延时型（0.5–5s 可调）

---

二、型号命名规则（一眼看懂）

- CS1：系列代号（气缸磁性开关）

- F/U/J/S/G/M：安装槽型 / 用途

- N/P：输出类型（NPN/PNP，三线）

- L/H/W/D：功能后缀（灯 / 高温 / 防水 / 延时）

---

三、关键参数（全系列通用）

- 电压：DC 5–30V / AC 5–240V

- 电流：≤100mA

- 功率：≤10W

- 感应距离：1–7mm

- 输出：二线磁簧 / 三线 NPN/PNP

- 防护：IP65（标准）/ IP67（防水款）
