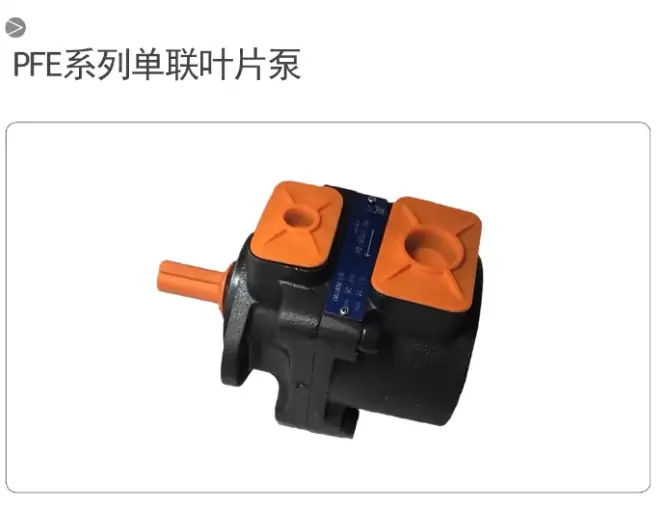

ATOS柱销式液压叶片泵PFE-51090 110 129 150-1DT压机塑机泵阿托斯

液压油泵

ATOS柱销式液压叶片泵PFE-51090 110 129 150-1DT压机塑机泵阿托斯

2025年09月04日液压油泵游览量：递增失败！

液压冲击的危害、原因及处理

在液压系统中，管路内流动的液体常常会因很快地换向和阀口的突然关闭，在管路程内形成一个很高的峰值，这种现象叫液压冲击。

一、液压冲击的危害

1、冲击压力可能高达正常工作压力的3～4倍，使系统中的元件、管道、仪表等遭到破坏。

2、冲击産生的冲击压力使压力继电器误发信号，干扰液压系统的正常工作，影响液压系统的工作稳定性和可靠性。

3、引起振动和噪声、连接件松动、造成漏油、压力阀调节压力改变、流量阀调节流量改变；影响系统正常工作。

二、液压冲击産生的原因

1、管路内阀口迅速关闭时産生液压冲击。

2、运动部件在高速运动中突然被制动停止，産生压力冲击（惯性冲击）。

例如油缸活塞在行程中途突然停止或反向，主换向阀换向过快，活塞在缸端停止或反向，均会産生压力冲击。

三、防止液压冲击的一般办法

对于阀口突然关闭産生的压力冲击，可采取下述方法排除或减轻。

1、减慢换向阀的关闭速度，即增大换向时间。例如采用直流电磁阀比交流电磁阀的液压冲击要小；采用带阻尼的电液换向阀，可通过调节阻尼以及控制通过先导阀的压力和流量来减缓主换向阀阀芯的换向（关闭）速度，液动换向阀也与此类似。

2、增大管径，减小流速，以减小冲击压力，缩短管长，避免不必要的弯曲；采用软管也行之有效。

3、在滑阀完全关闭前减慢液体的流速。例如改进换向阀控制边的结构，即在阀芯的棱边上开长方V形直槽，或做成锥形（半锥角2°～5°）节流锥面，较之直角形控制边，液压冲击大爲减小；在外圆磨床上，对先导换向阀采取预制动，然后主换向阀快跳至中间位置，工作台油缸左右腔瞬时进压力油（主阀爲P型），这样可使工作台无冲击地平衡停止；平面磨床工作台换向阀可采用H型，这样，当换向阀快跳后处于中间位置时，油缸左右两腔互通且通油池，可减小制动时的冲击压力。

4、运动部件突然被制动、减速或停止时，産生的液压冲击的防止方法（例如油缸）。

①在液压油缸的行程终点采用减速阀，由于缓慢关闭油路而缓和了液压冲击。

②可在油缸的人口及出口处设置反应快、灵敏度高的小型安全阀（直动型），其调整压力在中、低压系统中，爲最高工作压力的105%～115%。如液压龙门刨床、导轨磨床等所采用的系统；在高压系统中，爲最高工作压力的125%，如液压机所采用的系统。这样可使冲击压力不会超过上述调节值。

③采用橡胶软管吸收液压冲击能量。

④在快进转工进（如组合机床）设置行程节流阀，并设置含两个角度的行程撞块，通过角度的合理设计，防止快速转换爲工进时的速度变换过快造成的压力冲击；或者采用双速转换使速度转换不至于过快。

⑤在油缸端部设置缓冲装置（如单向节流阀）控制油缸端部的排油速度，使油缸运动到缸端停止，平稳无冲击。

⑥在易産生液压冲击的管路程位置设置蓄能器，吸收冲击压力。

⑦在油缸回油控制油路中设置平衡阀（立式液压机）和背压阀（卧式液压机），以控制快速下降或运动的前冲冲击，并适当调高背压压力。

⑧采用带阻尼的液动换向阀，并调大阻尼，即关小两端的单向节流阀，一般磨床操纵箱内的主换向阀（液动）均设置有这种结构。

⑨油缸缸体孔配合间隙（间隙密封时）过大，或者密封破损，而工作压力又调得很大时，易産生冲击，可重配活塞或更换活塞密封，并适当降低工作压力，排除由此带来的冲击现象。
